У Polaris встречаются и сухие, и мокрые ТЭНы, а электроника чувствительна к утечке. Если УЗО выбивает, начните с заземления и проверки изоляции ТЭНа. Часто виноват пробой на корпус, но у Polaris отдельно важно, чтобы земля была подключена правильно, иначе плата и корпус ведут себя непредсказуемо.
Почему у Polaris критично заземление
В Polaris больше электроники, чем у простых бойлеров: платы управления, датчики, дисплей, индикация режимов. Эта электроника имеет собственные утечки на корпус, крошечные, в пределах нормы, но при плохой земле они складываются с любой другой утечкой и раскачивают картину. При пробое или сырости без нормального заземления потенциал уходит на корпус, и УЗО срабатывает то сразу, то через минуту после старта нагрева, без явной закономерности. Поэтому у Polaris первый шаг это не мультиметр на ТЭНе, а проверка земли. Нет земли значит и диагностика собьётся, и корпус будет опасен, и плата может ловить помехи.
У Polaris сначала земля, потом ТЭН: без заземления утечку не поймать корректно.
Сухой или мокрый ТЭН
Модели Polaris бывают с сухим ТЭНом в защитной колбе и с мокрым, стоящим прямо в воде. У мокрого пробой на корпус случается чаще: вода находит трещину в оболочке и достаёт спираль, изоляция падает. У сухого спираль изолирована от воды колбой, поэтому сквозной пробой реже, но утечку иногда даёт датчик температуры или отсыревшая колба, куда затянуло влагу через микротрещину. Определить тип можно по серии и по паспорту, и это влияет на то, что именно прозванивать: у мокрого достаточно самого ТЭНа, у сухого добавляется датчик и колба.
Что видит УЗО
УЗО сравнивает токи фазы и нуля. Пока они равны, всё нормально. Разбаланс от утечки на землю больше 10 или 30 мА и защита рвёт линию, чтобы человек не получил удар. Если же выбивает автомат, а не УЗО, ищите короткое замыкание или перегрузку, это другой сценарий, там смотрят перегрев проводки, а не сопротивление изоляции.
Как мерить мультиметром
Для изоляции поставьте максимальный предел сопротивления в мегаомах. Щуп на контакт ТЭНа, второй на металл фланца: исправный элемент от 1 МОм и выше, пробитый сотни или единицы кОм. Отдельно у сухого ТЭНа прозвоните изоляцию датчика на корпус, там тоже должно быть высокое сопротивление, падение до кОм выдаёт отсыревший датчик. Спираль меряют в прозвонке или на пределе двести Ом: 20 до 60 Ом норма, ноль это межвитковое, обрыв это перегорание.
Диагностика по шагам
Проверьте заземление
Прозвоните землю розетки на корпус бойлера. Для Polaris это первый шаг. Нет контакта восстановите землю до дальнейших тестов, иначе показания будут плясать.
Отключите прибор от сети
Взведите УЗО без бойлера. Держит значит утечка внутри Polaris, а не в квартирной проводке.
Прозвоните изоляцию ТЭНа
Щуп на контакт ТЭНа, второй на фланец. Норма от 1 МОм. Ниже 500 кОм ТЭН пробит.
Проверьте датчик и колбу
Для сухого ТЭНа отдельно проверьте изоляцию датчика на корпус и осмотрите колбу на влагу и трещины.

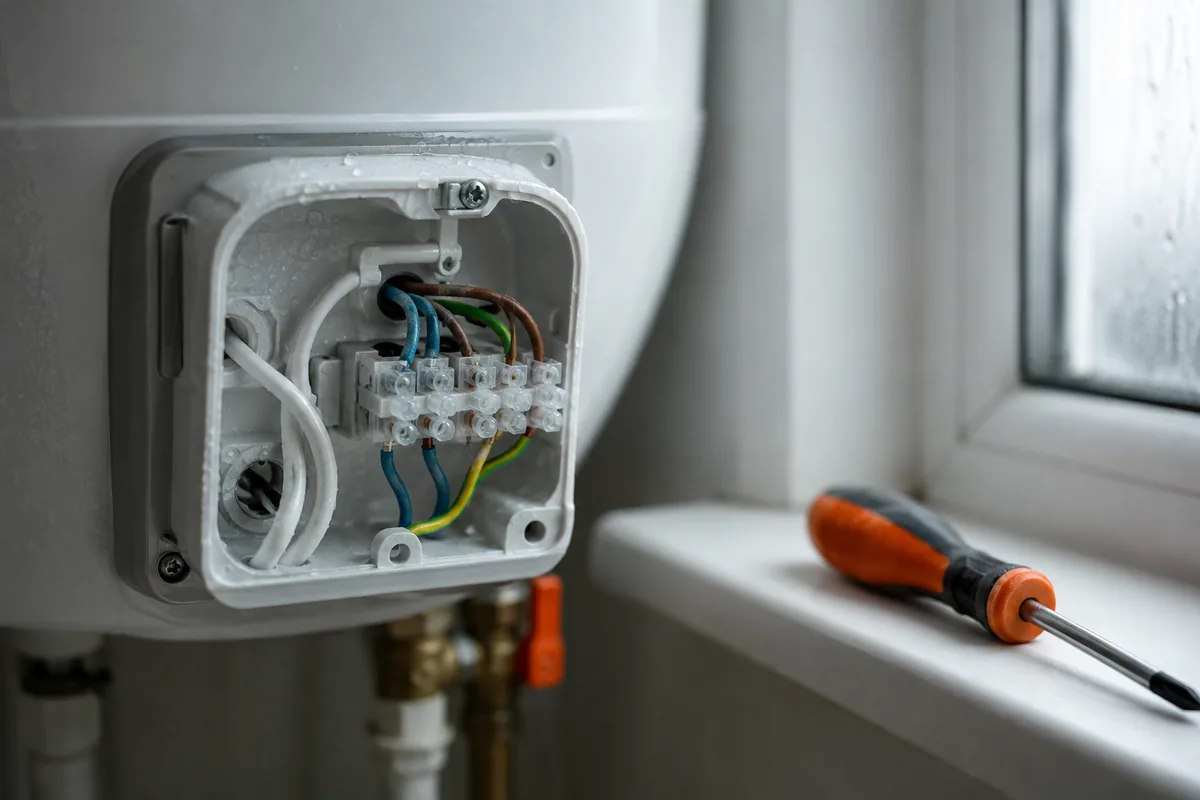

Осмотрите клеммы и провода
Сырость, налёт, повреждённая изоляция провода тоже дают утечку, которую плата не отличит от пробоя.
Пробой мокрого ТЭНа
Вода в спирали, изоляция падает. УЗО роняет сразу при включении.
Датчик сухого ТЭНа
Отсыревший датчик или колба дают ток на корпус даже при целой спирали.
Слабое заземление
Плохой контакт земли: УЗО срабатывает нестабильно, корпус под потенциалом.
Сразу или через минуту нагрева

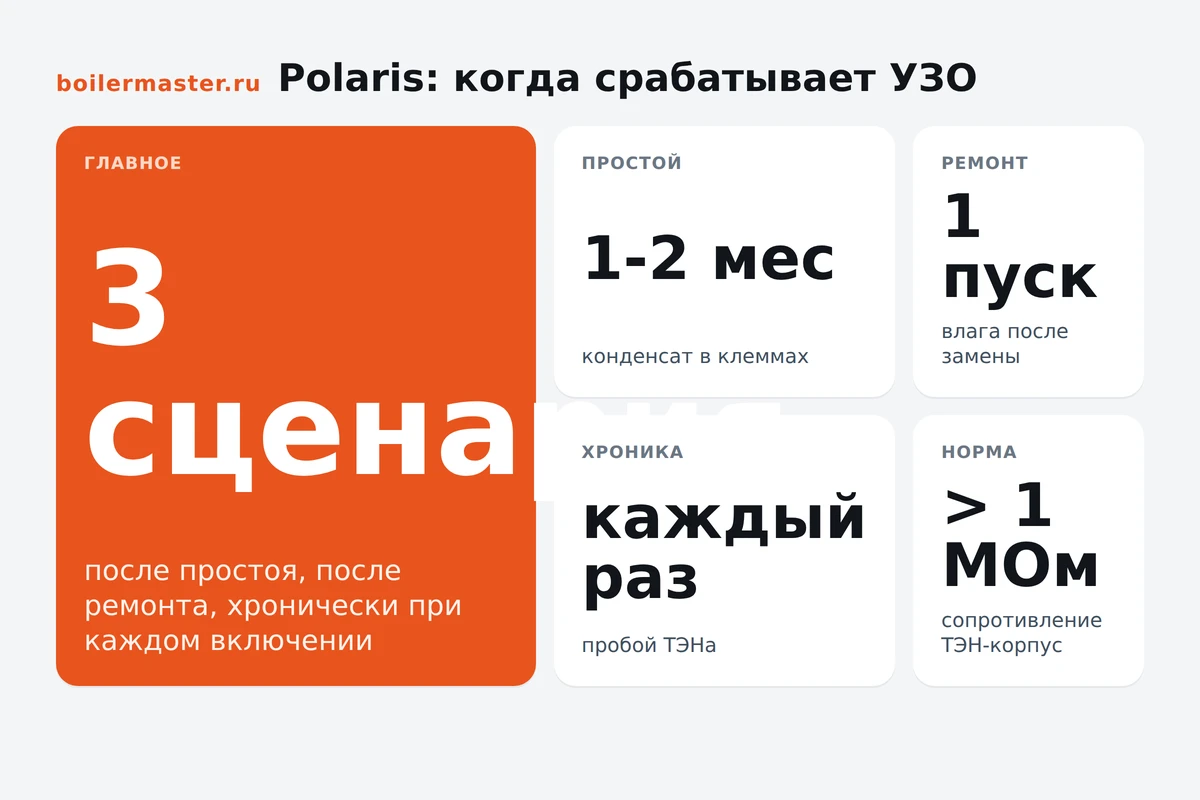

Момент срабатывания подсказывает причину. Мгновенное отключение при подаче питания это сквозной пробой мокрого ТЭНа: утечка уже большая. Срабатывание через минуту или несколько минут говорит о том, что утечка растёт при нагреве. Влага в оболочке или в колбе прогревается, сопротивление изоляции падает по мере роста температуры, и ток дорастает до порога. У Polaris к этому добавляется фактор слабой земли: плата и корпус набирают потенциал не сразу, и защита выбивает с задержкой. Такое поведение типично для прибора, который простоял выключенным зиму и отсырел, или сразу после чистки от накипи, когда при разборке могли задеть изоляцию датчика.
Что сделать до вызова мастера
- Проверить и восстановить заземление
- Обесточить бойлер, проверить УЗО без него
- Прозвонить изоляцию ТЭНа и датчика
- Осмотреть колбу и клеммы на влагу
- Определить по паспорту, сухой ТЭН или мокрый
| Узел | Норма | Проблема |
|---|---|---|
| Изоляция ТЭН, корпус | от 1 МОм | ниже 500 кОм |
| Изоляция датчика | высокая | падение до кОм |
| Заземление | звонится | обрыв, окисел |
Почему Polaris выбивает УЗО не сразу, а через минуту?
Так ведёт себя утечка, которая растёт при нагреве, либо слабое заземление. При прогреве трещина в ТЭНе раскрывается, ток утечки растёт и превышает порог. Проверьте изоляцию ТЭНа и качество земли.
У Polaris сухой ТЭН, откуда утечка?
У сухого ТЭНа спираль в колбе, но утечку даёт отсыревший датчик температуры или влага в колбе. Прозвоните изоляцию датчика на корпус и осмотрите колбу, не только сам нагреватель.
Когда менять ТЭН, а когда искать в проводке
| Что показывает тест | Где проблема |
|---|---|
| УЗО держит без бойлера, роняет с ним | внутри водонагревателя |
| Изоляция ТЭН, корпус ниже 500 кОм | меняем ТЭН |
| ТЭН в норме, датчик просел до кОм | меняем датчик |
| УЗО роняет и без бойлера | проводка или само УЗО |
Итог
Для Polaris порядок такой: земля, отключение от сети, изоляция ТЭНа, датчик и колба, клеммы. Просела изоляция ТЭНа меняйте элемент. Виноват датчик меняйте датчик. И обязательно восстановите заземление, без него прибор небезопасен, а диагностика неточна.
- Заземление подключено и звонится
- Изоляция ТЭН, корпус от 1 МОм
- Датчик и колба сухие
- УЗО держит с включённым бойлером
Частые вопросы
Почему Polaris выбивает УЗО?
Основные причины это пробой ТЭНа на корпус и проблемы с заземлением. У Polaris много электроники, поэтому слабая земля особенно мешает: УЗО срабатывает нестабильно, а корпус оказывается под потенциалом.
С чего начинать диагностику Polaris?
С заземления. Прозвоните землю розетки на корпус бойлера. Только после этого отключайте прибор от сети и прозванивайте изоляцию ТЭНа и датчика.
Как понять, сухой у меня ТЭН или мокрый?
Смотрите серию и паспорт модели. У мокрого ТЭН стоит в воде, у сухого в защитной колбе. От этого зависит, что прозванивать: сам ТЭН или ещё и датчик с колбой.
Почему УЗО выбивает через минуту после включения?
Утечка растёт при нагреве или земля слабая. Трещина в ТЭНе раскрывается при прогреве, ток утечки увеличивается и превышает порог УЗО.
Можно ли обойти УЗО, чтобы Polaris работал?
Нет. Это опасно для жизни. При утечке корпус бывает под напряжением, а УЗО единственная защита от удара током.
