В 8 случаях из 10 Atlantic выбивает УЗО из-за пробоя ТЭНа: влага попадает в спираль, и ток уходит на корпус фланца. Отключите бойлер от сети, прозвоните изоляцию ТЭНа мультиметром (норма от 1 МОм) и проверьте клеммы. Пока УЗО срабатывает при включении, водой не пользуйтесь: корпус может быть под напряжением.
Atlantic собирают на эмалированном баке с магниевым анодом и, как правило, с мокрым ТЭНом под фланцем 92 мм. Именно эта конструкция даёт характерную неисправность: после нескольких лет работы накипь и коррозия клемм приводят к утечке тока, и УЗО отключает линию. Разберём, чем утечка отличается от короткого замыкания и как найти виновника за полчаса.
УЗО или автомат: что именно сработало
Сначала определите, какой аппарат выбило. Это сужает круг причин вдвое.

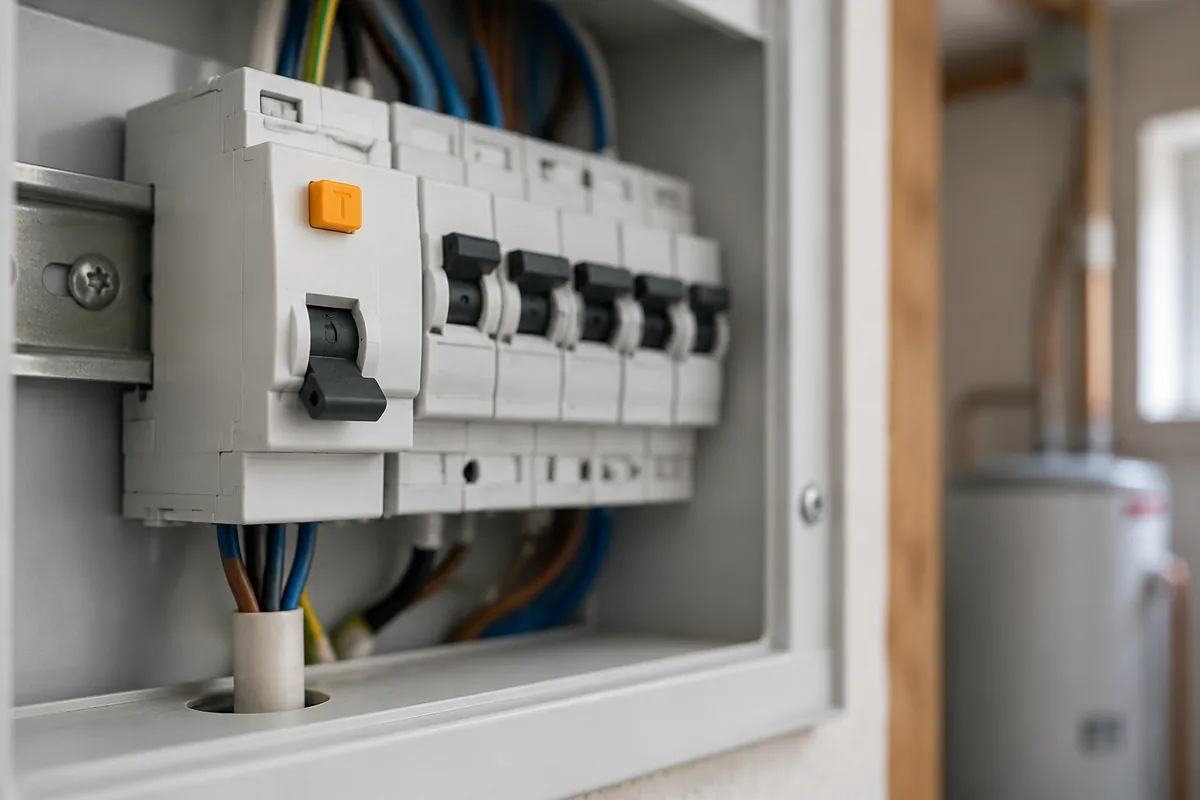

Сработало УЗО
Отключается устройство с кнопкой «Тест» и цифрой в миллиамперах (обычно 10 или 30 мА). Причина всегда одна по сути: ток утечки на корпус. Ищем пробой изоляции.
Сработал автомат
Отключается модуль с маркировкой C16, B16 и подобной. Это короткое замыкание или перегрузка линии, а не утечка. Другая логика поиска.
Утечка на корпус опасна тем, что при неисправном заземлении бак Atlantic оказывается под фазой. УЗО тут не роскошь, а защита от удара током.
Почему течёт ток именно у Atlantic
Мокрый ТЭН стоит прямо в воде. Со временем на нём образуется накипь, микротрещины в оболочке пропускают влагу к нихромовой спирали, и появляется путь тока на металлический фланец. У Atlantic это ускоряют две вещи: жёсткая вода в большинстве регионов и клеммный узел, куда при плохой герметизации попадает конденсат.
Разница принципиальная. Утечку в 10 или 30 мА автомат защиты от КЗ просто не заметит, поэтому если у вас отключается именно модуль C16 без кнопки «Тест», причина в проводке или залипшем контакте, а не в изоляции ТЭНа. Дальше речь только про УЗО и про утечку тока на корпус.

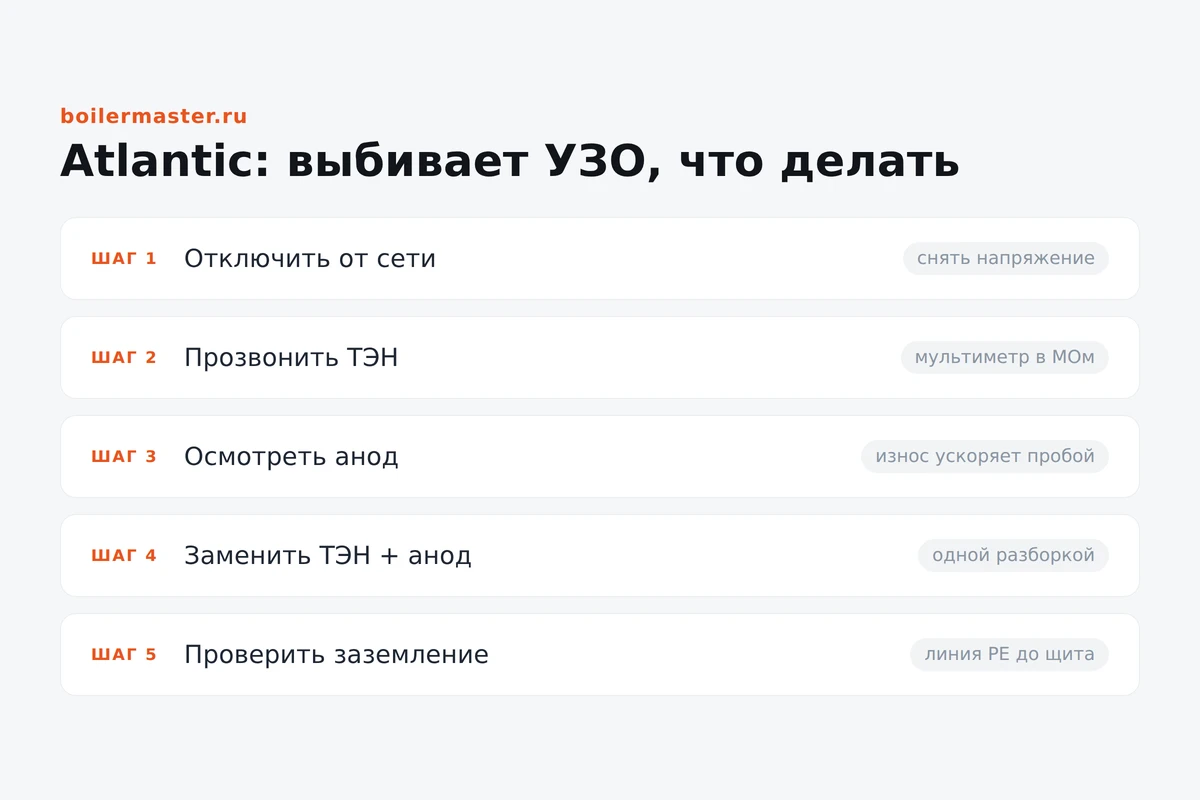

Диагностика по шагам
Шаг 1. Обесточьте и слейте не обязательно
Выключите автомат бойлера. Снимать воду для прозвонки не нужно, но крышку с клеммами открывать только при отключённом питании.
Шаг 2. Проверьте, держит ли УЗО без бойлера
Отсоедините провода водонагревателя и взведите УЗО. Держит и не выбивает под нагрузкой других приборов? Значит, проблема в самом Atlantic, а не в проводке дома.
Шаг 3. Осмотрите заземление
Убедитесь, что жёлто-зелёный провод реально приходит на корпус и на розетке есть контур земли. Оборванное заземление маскирует утечку до момента, пока не ударит человека.
Шаг 4. Прозвоните изоляцию ТЭНа
Мультиметр в режим измерения сопротивления (мегаомы, если есть). Один щуп на контакт ТЭНа, второй на металлический корпус фланца. Норма от 1 МОм и выше. У пробитого ТЭНа прибор покажет сотни или единицы кОм, иногда почти ноль. Это приговор ТЭНу.
Шаг 5. Замерьте сам нагреватель
Сопротивление между двумя контактами ТЭНа должно быть примерно 20 до 60 Ом в зависимости от мощности. Обрыв (бесконечность) означает перегоревшую спираль, но на УЗО он влияет косвенно.
Что показывают цифры
| Что меряем | Норма | Неисправность |
|---|---|---|
| Изоляция ТЭН и корпус | от 1 МОм | сотни кОм и ниже |
| Сопротивление ТЭНа | 20 до 60 Ом | 0 или бесконечность |
| Заземление корпуса | есть контакт | обрыв, нет земли |
Если ТЭН цел, а УЗО всё равно выбивает
У Atlantic вторая по частоте причина связана с клеммами. Проверьте:
- Сырость и следы конденсата под клеммной крышкой, зелёный налёт окислов на латунных контактах.
- Подгоревшую или подплавленную изоляцию проводов у зажимов.
- Термостат и его провода: трещина в изоляции у ввода тоже даёт утечку.
- Целостность прокладки фланца: подтекающая вода замыкает контакты на корпус.
Можно ли временно отключить УЗО, чтобы помыться?
Нет. УЗО отключает линию именно потому, что ток уходит на корпус. Если его обойти, следующим проводником станет человек. Ремонтируйте причину, а не защиту.
Atlantic новый, а УЗО уже выбивает. Это брак?
Чаще это сырость под клеммной крышкой после транспортировки или монтажа во влажном помещении. Просушите узел и прозвоните ТЭН. Если изоляция ниже 1 МОм на новом приборе, это гарантийный случай.
Как избежать повторной утечки
После ремонта Atlantic полезно закрыть причину, а не только следствие. Накипь на мокром ТЭНе это главный ускоритель пробоя, поэтому раз в год или полтора при жёсткой воде имеет смысл снимать фланец и очищать нагреватель от отложений. Одновременно проверяют остаток магниевого анода: стёртый анод перекладывает коррозию на бак и клеммный узел. Если вода в доме особенно жёсткая, ставят магистральный фильтр или задумываются о переходе на сухой ТЭН в моделях, где это допускает конструкция фланца.
Отдельно стоит следить за влажностью в помещении. Atlantic в холодном санузле собирает конденсат под нижней крышкой, и капля на латунном контакте однажды даёт ту самую утечку, которую ловит УЗО. Герметичная крышка, сухой воздух и правильно затянутые клеммы снижают вероятность повторения почти до нуля.
Итог по ремонту
Пробитый ТЭН у Atlantic меняется целиком вместе с прокладкой фланца 92 мм, замена анода заодно продлит жизнь баку. Если изоляция в норме, а виноваты клеммы, зачистите контакты, просушите узел и восстановите герметичность крышки. Порядок диагностики всегда один: сначала проверяем, держит ли УЗО без бойлера, затем заземление, затем изоляцию ТЭНа мультиметром и в конце клеммы. После любого ремонта включайте бойлер только при исправном заземлении и рабочем УЗО, а первое включение проведите под наблюдением, держа руку у автомата.
Частые вопросы
Почему водонагреватель Atlantic выбивает УЗО?
Основная причина это пробой ТЭНа: влага проникает в спираль через микротрещины оболочки, и ток утекает на корпус фланца. Реже виноваты сырые окисленные клеммы, накипь или повреждённая изоляция проводки.
Как проверить ТЭН Atlantic мультиметром на утечку?
Обесточьте бойлер, поставьте мультиметр в режим мегаомов, один щуп на контакт ТЭНа, второй на металлический фланец. Норма от 1 МОм. Показания в сотни кОм и ниже говорят о пробое и необходимости замены.
Можно ли пользоваться Atlantic, если он выбивает УЗО?
Нет. Срабатывание УЗО означает утечку тока на корпус, и бак может оказаться под напряжением. До устранения причины прибором пользоваться нельзя, особенно при неисправном заземлении.
Atlantic выбивает автомат, а не УЗО. В чём разница?
Автомат реагирует на короткое замыкание и перегрузку, УЗО на утечку тока. Если срабатывает автомат, ищите КЗ в проводке или залипший контакт, а не пробой изоляции ТЭНа.
Какое сопротивление у исправного ТЭНа Atlantic?
Между двумя контактами ТЭНа сопротивление обычно 20 до 60 Ом в зависимости от мощности. Ноль означает межвитковое замыкание, бесконечность это обрыв спирали.
