В чём разница на практике

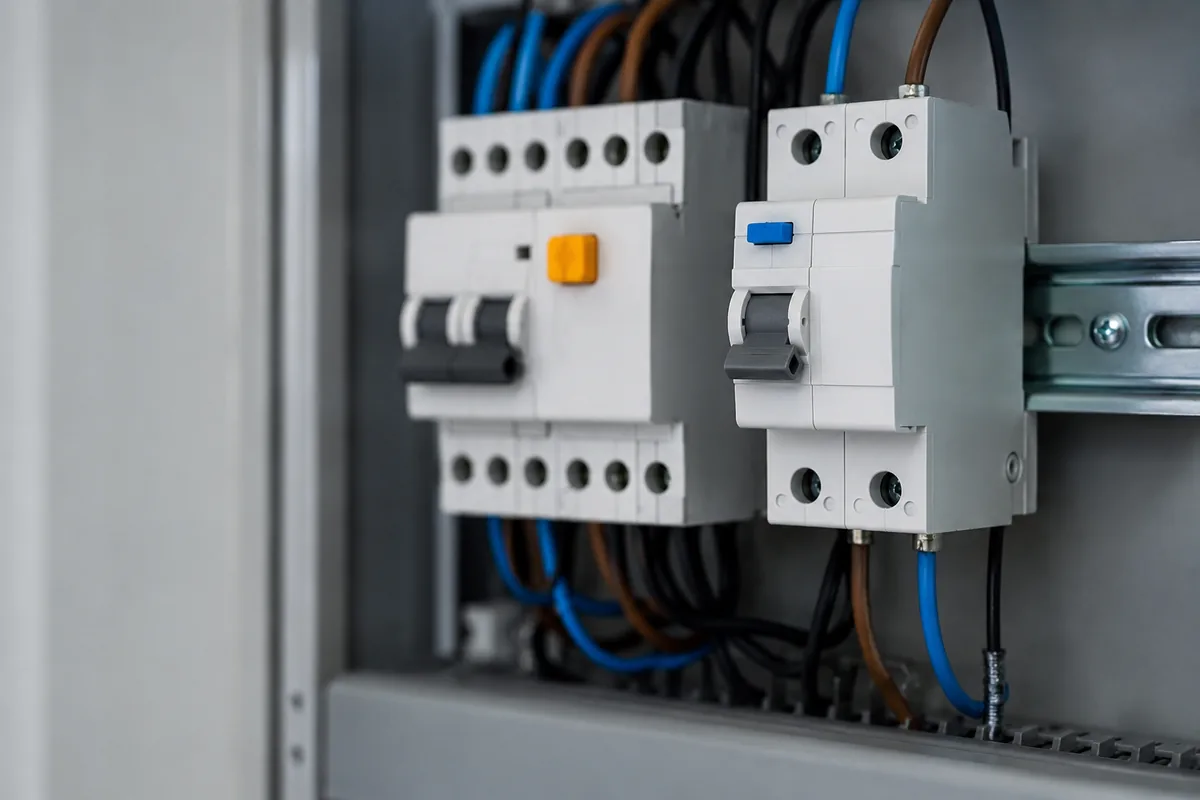

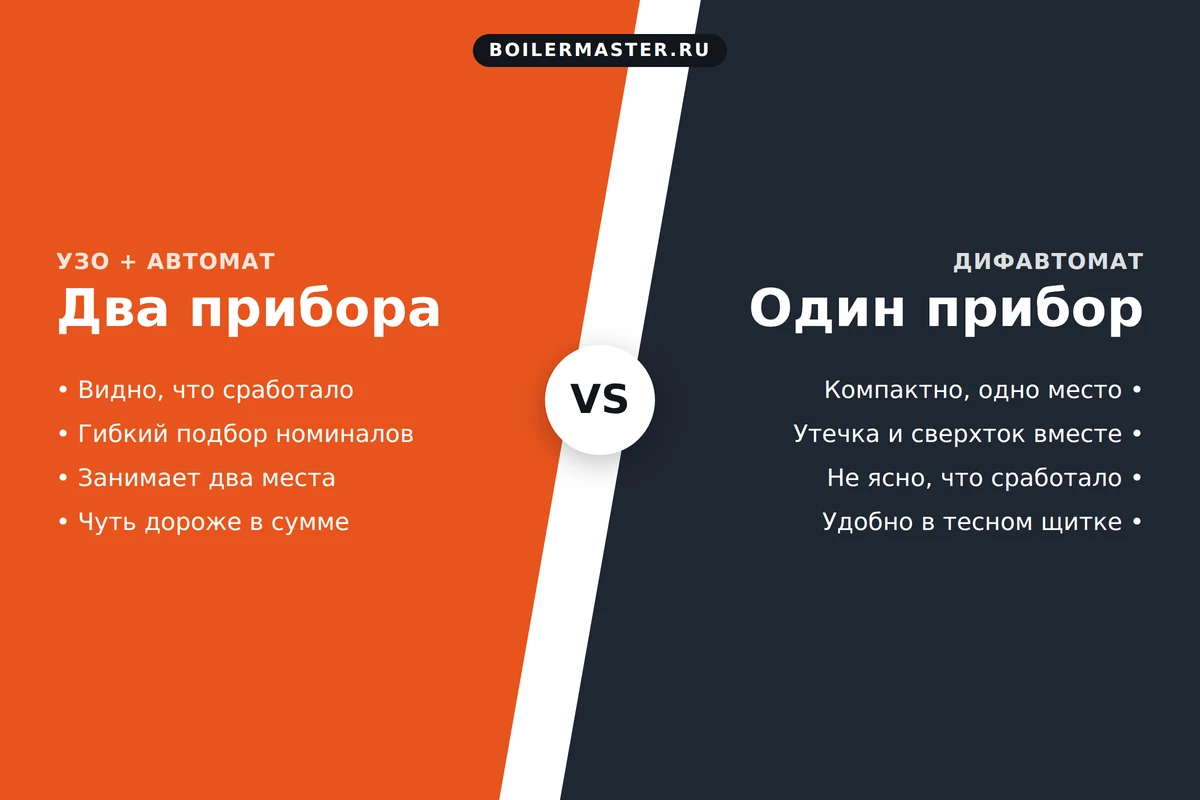

Функционально дифавтомат и связка УЗО с автоматом делают одно и то же: отключают линию при утечке тока на корпус и при перегрузке. Разница в удобстве и диагностике. Дифавтомат компактнее, ставится одним модулем, меньше проводов внутри щита. Зато по нему не всегда понятно, от чего он сработал, от утечки или от перегрузки. Раздельная схема занимает больше места, но говорит о причине сразу.
Какой номинал утечки брать
Ток утечки это то, на что реагирует защита при пробое. Для влажных зон и водонагревателя стандарт это 30 мА, он защищает человека от удара током. Если линия выделена строго под бойлер и других потребителей на ней нет, можно поставить более чувствительные 10 мА: это надёжнее по безопасности, но чаще даёт ложные срабатывания при сыром ТЭНе или длинном кабеле. На общей линии с другой техникой берут 30 мА, иначе защита будет выбивать без реальной причины.
У меня уже стоит общее УЗО на всю квартиру. Нужно ли отдельное на бойлер?
Желательно да. Общее УЗО на весь щит при утечке обесточит всю квартиру, и найти виновника будет сложно. Отдельная защита на линии бойлера отключит только его, а остальное продолжит работать. Плюс на выделенную линию можно поставить более чувствительные 10 мА.
Что выбрать под свою ситуацию
| Ситуация | Что ставить |
|---|---|
| Мало места в щите | Дифавтомат C16, 30 мА |
| Важна быстрая диагностика | УЗО 30 мА плюс автомат C16 |
| Отдельная линия только под бойлер | Можно УЗО 10 мА плюс автомат |
| Общая линия с другой техникой | Только 30 мА, иначе ложные срабатывания |
Общие правила для обоих вариантов
- Автомат C16 под бойлер 1,5–2 кВт, кабель медь 3×2,5 мм²
- Тип УЗО или дифавтомата A, он реагирует и на пульсирующий ток
- Отдельная линия от щита, а не удлинитель и не общая розетка
- Обязательное заземление, без него защита от утечки бессмысленна
Почему без заземления любая защита от утечки бесполезна
Тут кроется частое заблуждение. УЗО и дифавтомат срабатывают, когда часть тока уходит мимо рабочего провода, например через воду и корпус на землю. Если корпус бойлера заземлён, то при пробое ТЭНа на металл ток сразу пойдёт на землю, возникнет разница токов в фазе и нуле, и защита мгновенно отключит линию. Заземления нет, ток будет ждать, пока эту роль на себя примет человек, коснувшийся мокрого корпуса. Только тогда УЗО сработает, но человек уже получит удар. Поэтому заземление и УЗО это пара: одно без другого работает вполсилы. В квартире используют защитный проводник от щита, в частном доме делают физический контур.
Тип A против типа AC: не перепутайте
У устройств защиты есть тип по форме тока утечки. Дешёвый тип AC ловит только чистый синусоидальный переменный ток. Но у современных бойлеров с электронным управлением утечка бывает пульсирующей, и тип AC её может пропустить. Тип A реагирует и на переменный, и на пульсирующий постоянный ток, поэтому для водонагревателя берут именно его. Разница в цене небольшая, а надёжность защиты выше. Электромеханический вариант предпочтительнее электронного: он срабатывает даже при обрыве нуля, когда электронному не хватает питания.
Как подключается защита: что за чем
Порядок в щите простой и одинаковый для обеих схем. Фаза заходит на вводной автомат, затем на защиту линии бойлера, оттуда на розетку или клеммную коробку прибора. В раздельной схеме сначала ставят УЗО, за ним автомат C16, потом линия уходит на бойлер. В варианте с дифавтоматом один модуль заменяет эту пару. Ноль для УЗО и дифавтомата обязательно берут через сам прибор, а не в обход по общей шине, иначе устройство будет ложно срабатывать или не сработает вовсе. Заземляющий провод идёт отдельно, мимо УЗО, прямо на корпус бойлера. Кабель по всей линии медный, одного сечения от щита до прибора, без промежуточных скруток.
Проверка кнопкой ТЕСТ: не пропускайте
И у УЗО, и у дифавтомата есть кнопка ТЕСТ. Она имитирует утечку и проверяет, что механизм жив и отключается. Это не формальность: устройство защиты может тихо выйти из строя и висеть в щите мёртвым, а вы будете думать, что защищены.
- Раз в месяц-два нажимайте кнопку ТЕСТ при поданном напряжении.
- Исправное устройство мгновенно отключит линию, рычажок упадёт вниз.
- Взведите рычажок обратно, защита снова в работе.
- Кнопка нажата, а отключения нет, устройство неисправно и подлежит замене.
Почему выбивает и как понять причину
Когда защита на линии бойлера срабатывает, важно понять, что именно случилось, и здесь раздельная схема выигрывает наглядностью. Сработало УЗО, но автомат стоит, значит была утечка тока: влага в клеммах, пробой ТЭНа на корпус, отсыревшая проводка. Выбило автомат, значит перегрузка или короткое замыкание.
| Что сработало | Вероятная причина |
|---|---|
| УЗО или дифавтомат по утечке | Пробой ТЭНа, влага, повреждённая изоляция |
| Автомат по перегрузке | Слишком много приборов на линии, слабый номинал |
| Автомат по короткому | Замыкание в кабеле, розетке или самом бойлере |
| Срабатывает сразу при включении нагрева | Чаще всего пробитый ТЭН, его меняют |
Самый частый сценарий с бойлером это утечка из-за пробоя ТЭНа: элемент со временем набирает влагу через микротрещины, и ток идёт на корпус. УЗО это ловит и отключает, а замена ТЭНа возвращает линию к норме. Если же защита выбивает без видимой причины и часто, проверяют влагу в соединениях и саму исправность устройства кнопкой ТЕСТ.
Спор дифавтомат против УЗО с автоматом это спор про удобство щита, а не про безопасность. Обе схемы правильные. Выбирайте по месту и по тому, важна ли вам быстрая диагностика причины отключения. Главное не экономьте на типе A и на заземлении, вот где реальная безопасность, и не забывайте раз в пару месяцев жать кнопку ТЕСТ.
Номинал автомата, сечение кабеля и ток утечки для УЗО под вашу мощность выдаст калькулятор автомата и кабеля.
Частые вопросы
Что надёжнее: дифавтомат или УЗО с автоматом?
По защите одинаково. Дифавтомат компактнее, раздельная схема удобнее для диагностики. Выбор по месту в щите и предпочтениям.
Какой ток утечки брать для бойлера?
Стандарт 30 мА. На выделенную линию только под бойлер можно 10 мА, но чаще бывают ложные срабатывания.
Какой автомат нужен для бойлера 2 кВт?
C16 при кабеле 3×2,5 мм². Этого хватает для бытового бойлера 1,5–2 кВт.
Можно ли обойтись только автоматом без УЗО?
Нет. Автомат защищает от перегрузки и короткого, но не от утечки на корпус. От удара током защищает именно УЗО или дифавтомат.
Какой тип УЗО выбрать?
Тип A. Он реагирует и на переменный, и на пульсирующий ток утечки, что актуально для приборов с электроникой.
