УЗО реагирует на ток утечки с корпуса на землю. У Thermex главный источник такой утечки: пробой ТЭНа на корпус фланца через микротрещину в изоляции. Реже виноваты отсыревшие клеммы или отсутствие заземления. Пока прибор роняет УЗО при включении, пользоваться им нельзя.
Что именно ловит УЗО
УЗО сравнивает ток в фазе и в нуле. Пока прибор исправен, эти два тока равны: сколько пришло по фазе, столько ушло по нулю. Если часть тока свернула мимо, на корпус и дальше на землю через тело человека или через сырую стену, баланс нарушается, и защита размыкает линию. Порог бытового УЗО обычно 10 или 30 мА. Для человека этого достаточно, чтобы не получить опасный удар, поэтому срабатывание это не каприз прибора, а сигнал реальной утечки. Если у вас вылетает не УЗО, а автомат, диагностика другая: автомат реагирует на короткое замыкание и перегрузку по току, а не на утечку на землю.
Особенность Thermex: сухие и мокрые ТЭНы
Thermex ставит и мокрые, и сухие нагреватели, и от этого зависит вероятная причина утечки. Мокрый ТЭН стоит прямо в воде, серии IF, ID, Flora, Rond, Ultima, TWH. У него пробой на корпус случается чаще: вода находит микротрещину в оболочке и достаёт до спирали, изоляция резко падает. Сухой ТЭН стоит в керамической колбе, серии RZB, ER R-J Light, Hit, Light, Liga Pro, Nova, SAFEDRY. Спираль там не контактирует с водой, поэтому классический пробой реже. Но утечку у сухого может дать отсыревший датчик температуры в той же колбе или трещина самой колбы, куда затянуло влагу.
Фланец под замену тоже зависит от модели. У Thermex встречается круглый фланец на 92 мм и овальный RCA на 64 мм с расстоянием между шпильками 48 мм. Спутаете тип, новый элемент не сядет в посадочное место, размер снимают с маркировки старого ТЭНа.
Мокрый ТЭН пробивает через воду, сухой чаще подводит по датчику и клеммам.
Сразу при включении или через время нагрева
Обратите внимание, в какой момент срабатывает защита, это сужает поиск. Если УЗО отлетает мгновенно при подаче питания, чаще всего это сквозной пробой: вода уже в спирали, изоляция просела до сотен кОм, и ток утечки сразу превышает порог. Если бойлер греет пять или десять минут, а потом выбивает защиту, картина другая. Влага в оболочке прогревается, сопротивление изоляции падает по мере роста температуры, и утечка дорастает до порога. Такой сценарий типичен для бойлера, который простоял выключенным зиму и отсырел внутри.
Пробой ТЭНа
Влага в спирали через трещину. Изоляция ТЭН, корпус падает до сотен кОм и ниже. УЗО роняет мгновенно при подаче питания.
Сырые клеммы
Конденсат под клеммной крышкой, зелёный налёт на контактах. Утечка нестабильная, часто после долива холодной воды.
Нет заземления
Без земли корпус может быть под напряжением. УЗО выбивает то сразу, то через минуту после включения нагрева.
Как работать мультиметром
Для изоляции ставьте максимальный предел сопротивления в мегаомах. Один щуп на контакт ТЭНа, второй на чистый металл фланца. Исправный ТЭН показывает от 1 МОм и выше, пробитый сотни или единицы кОм, чем меньше цифра, тем сильнее утечка. Спираль меряют в прозвонке: между контактами 20 до 60 Ом норма, ноль это межвитковое, обрыв это перегорание.

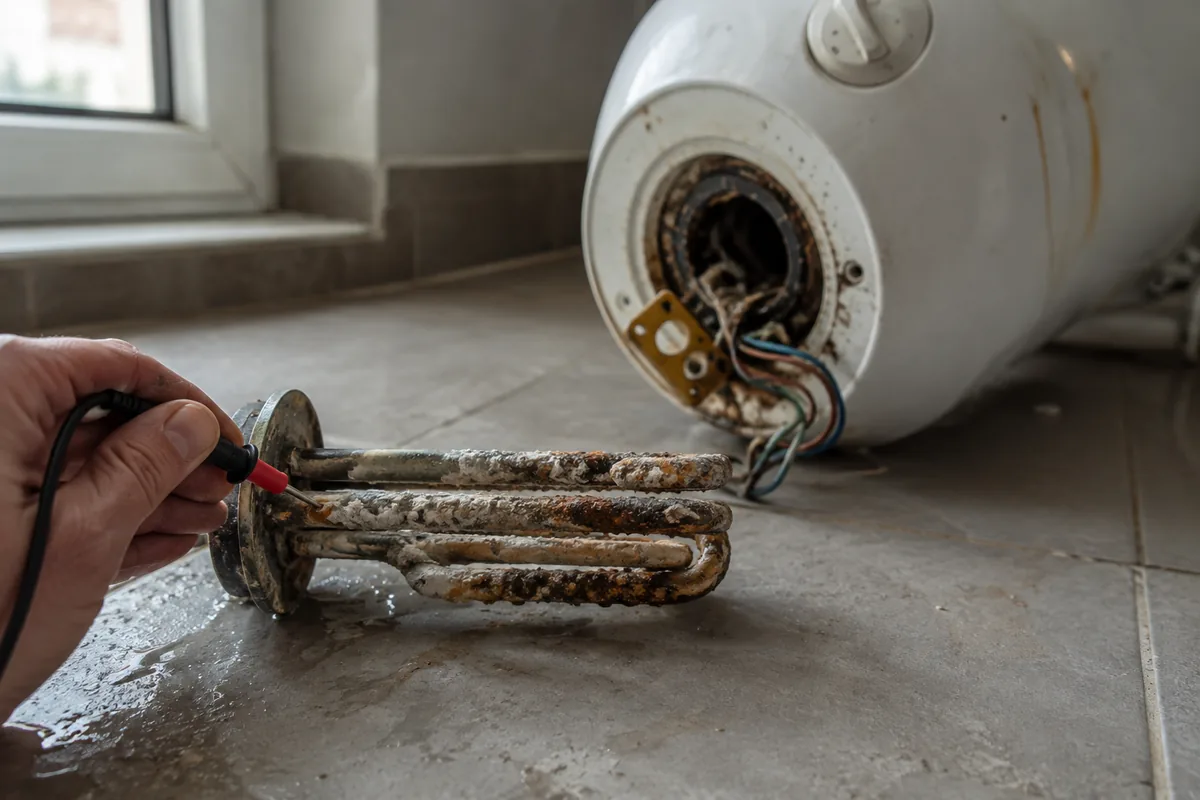

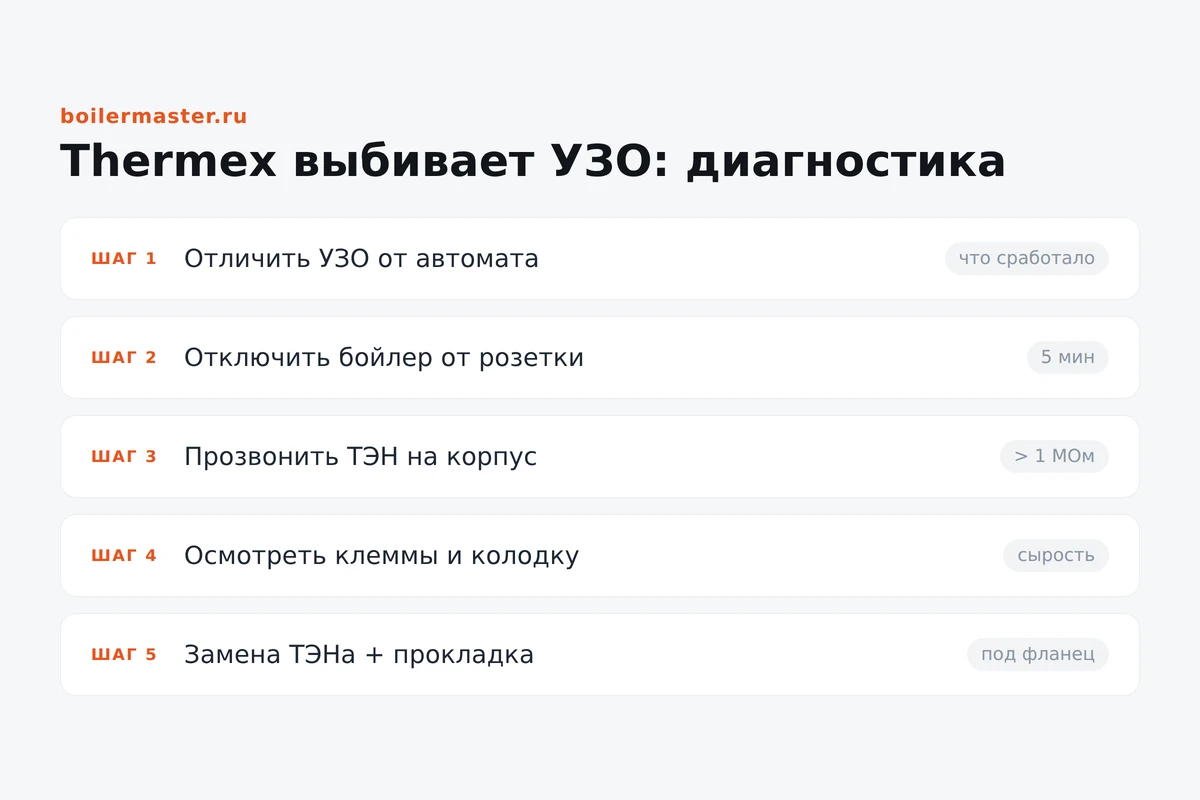

Диагностика по шагам
Отключите бойлер от линии
Выньте вилку или снимите фазу с автомата. Взведите УЗО. Держит без бойлера значит утечка в самом приборе, а не в проводке квартиры. Не держит даже без бойлера ищите проблему в линии или в самом УЗО.
Проверьте заземление
Прозвоните клемму земли на корпус бойлера и на землю розетки. Без земли ищите её причину отдельно, иначе корпус остаётся опасным даже после ремонта ТЭНа.
Прозвоните изоляцию ТЭНа
Снимите провода с ТЭНа, иначе прозвоните заодно и всю обвязку. Один щуп на контакт ТЭНа, второй на металл фланца. Норма от 1 МОм и выше. Сотни или единицы кОм означают пробой.
Проверьте спираль
Между контактами ТЭНа сопротивление примерно 20 до 60 Ом. Обрыв или ноль означают замену в любом случае.
Осмотрите клеммы
Ищите сырость, зелёный налёт, потемневшую изоляцию провода. Подсушите феном, зачистите контакты, соберите и повторите тест УЗО.
Заземление: почему без него опасно
Если ТЭН пробит, а земля подключена, ток утечки уходит по защитному проводнику и УЗО быстро замечает разбаланс. Без земли этому току некуда деться, пока кто-то не коснётся корпуса, тогда путь на землю пройдёт через человека, и защита сработает уже по факту удара. Поэтому земля на бойлере это условие, при котором УЗО успевает отключиться раньше, чем вы почувствуете ток. Восстановление заземления входит в ремонт наравне с заменой ТЭНа.
Что сделать до вызова мастера
- Обесточить бойлер и проверить, держит ли УЗО без него
- Слить часть воды, если будете снимать ТЭН
- Осмотреть клеммную коробку на конденсат и налёт
- Прозвонить изоляцию и спираль, записать цифры
- Уточнить тип и размер фланца по старому ТЭНу
Почему Thermex выбивает УЗО сразу при включении?
Чаще всего это пробой ТЭНа на корпус: как только подаётся питание, ток утечки превышает порог УЗО, и оно отключается мгновенно. Прозвоните изоляцию ТЭНа, значение ниже 1 МОм подтверждает пробой.
У Thermex сухой ТЭН, может ли он выбивать УЗО?
Да, реже, но может. Сама спираль в колбе изолирована от воды, зато утечку иногда даёт отсыревший датчик, колба или сырые клеммы. Проверяйте изоляцию датчика и сухость клеммной коробки.
Когда менять ТЭН, а когда искать в проводке
| Что показывает тест | Где проблема |
|---|---|
| УЗО держит без бойлера, роняет с ним | внутри водонагревателя |
| Изоляция ТЭН, корпус ниже 500 кОм | меняем ТЭН |
| Изоляция в норме, но сыро на клеммах | сушим и чистим клеммы |
| УЗО роняет и без бойлера | проводка или само УЗО |
Что делать после диагностики
Если изоляция ТЭНа просела, меняйте элемент под свой фланец, сушкой пробой не лечится. Если виноваты клеммы, зачистите контакты, просушите узел и восстановите заземление. Отдельная бытовая ситуация: бойлер отсырел за простой или потёк после долива воды, тогда сначала просушите узел и перемерьте изоляцию, иногда цифра поднимается обратно выше мегаома и ТЭН оказывается цел. После любой сборки проверьте изоляцию ещё раз до включения в сеть.
- Изоляция ТЭН, корпус от 1 МОм
- Заземление на корпусе есть и звонится
- Клеммы сухие, без налёта
- УЗО держит с подключённым бойлером
Частые вопросы
Почему Thermex выбивает УЗО при включении?
Обычно из-за пробоя ТЭНа на корпус: влага доходит до спирали через микротрещину, и появляется ток утечки. УЗО ловит его и отключается. Реже причина в сырых клеммах или отсутствии заземления.
Как проверить, что виноват ТЭН, а не проводка?
Отключите бойлер от линии и взведите УЗО. Если без прибора УЗО держит, а с ним роняет, утечка внутри водонагревателя. Дальше прозвоните изоляцию ТЭНа мультиметром.
Какое сопротивление изоляции считается нормой?
От 1 МОм между контактом ТЭНа и корпусом фланца. Если прибор показывает сотни или единицы кОм, ТЭН пробит и его меняют.
Можно ли пользоваться бойлером, отключив УЗО?
Нет. УЗО защищает от удара током. Если отключить его при утечке, корпус может оказаться под напряжением, это опасно для жизни.
У Thermex сухой ТЭН, почему всё равно течёт ток?
Утечку может давать отсыревший датчик, керамическая колба или клеммы. Проверяйте изоляцию датчика и сухость клеммной коробки, не только сам нагреватель.
