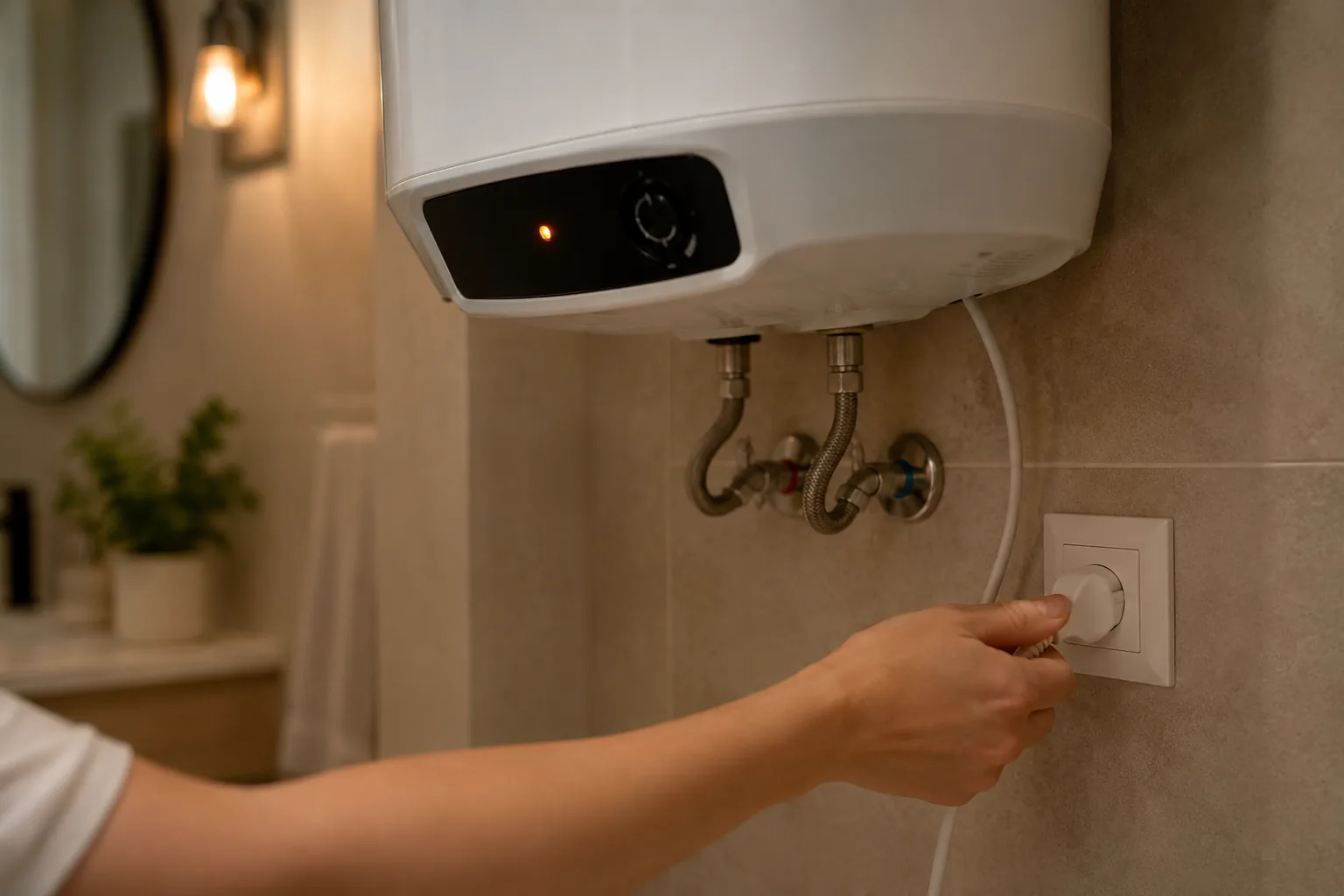

Водонагреватель работает с водой и электричеством в одном корпусе, поэтому халтура в проводке тут опаснее, чем у любого другого прибора. Пробой ТЭНа при плохом заземлении бьёт током через воду. Разберём, как подключить бойлер, чтобы он был безопасным.
Накопительный на 1,5–2 кВт можно в исправную розетку с заземлением, но лучше отдельной линией. Проточный на 6–8 кВт — только отдельный кабель, автомат и УЗО. Заземление обязательно в любом случае.
Розетка или отдельная линия
Всё решает мощность. Накопительный бойлер берёт 1,5–2,5 кВт — это в пределах бытовой розетки с заземлением, если она исправна и не перегружена другими приборами. Проточник на 6–8 кВт розетка не тянет, ему нужна выделенная линия от щитка.
| Прибор | Мощность | Медный кабель | Автомат |
|---|---|---|---|
| Накопительный | 1,5–2,5 кВт | 2,5 мм² | 16 А |
| Проточный средний | 5–6 кВт | 4 мм² | 25–32 А |
| Проточный мощный | 7–8 кВт | 6 мм² | 40 А |
Подробно про мощные проточники — в статье какая проводка нужна проточному.
Три кита безопасности
Заземление
Отводит напряжение с корпуса при пробое ТЭНа. Без него ток идёт через воду и человека. Не опция, а обязательное условие.
УЗО
Устройство защитного отключения на 30 мА. Замечает утечку тока и отрубает питание за доли секунды, раньше удара.
Автомат
Отсекает линию при перегрузке и коротком замыкании. Подбирается под мощность прибора и сечение кабеля.
На бойлере экономят на чём угодно, но не на заземлении и УЗО — это то, что стоит между вами и водой под напряжением.
Если проводка старая
Алюминиевая проводка и щиток без заземления — повод не насиловать сеть мощным прибором. Накопительный на 2 кВт она осилит через исправную розетку, а вот проточник на 8 кВт потребует новой линии. Когда сеть слабая, выбор в пользу накопительного очевиден — как выбрать проточный водонагреватель и почему иногда лучше бак.
После электрики — запуск
Электрику подключают последней, когда бак уже заполнен водой. Включать сухой бойлер нельзя — ТЭН сгорит. Полный порядок монтажа — в статье как установить водонагреватель своими руками.
Расчёт тока и выбор автоматики
Ток, потребляемый водонагревателем, определяет номинал автомата и сечение кабеля. Расчёт по формуле I = P / U. Для накопительного бойлера 1.5 кВт ток 6.8 А, для 2 кВт - 9.1 А, для 3 кВт - 13.6 А. Для стандартного бойлера 2 кВт оптимальный набор: автомат 16 А, УЗО 30 мА, кабель 2.5 мм². Автомат выбирают на 16 А: он защитит кабель сечением 2.5 мм². УЗО необходимо на 30 мА. Для проточного водонагревателя 5 кВт ток 22.7 А, нужен автомат 25 А и кабель 4 мм², для 7 кВт (31.8 А) - автомат 32 А и кабель 6 мм². Для проточных моделей мощностью более 5 кВт требуется отдельная линия от щитка, подключение через розетку запрещено.
| Мощность, кВт | Ток, А | Сечение кабеля, мм² | Автомат, А |
|---|---|---|---|
| 1.5 | 6.8 | 1.5 | 10 |
| 2 | 9.1 | 2.5 | 16 |
| 3 | 13.6 | 2.5 | 16 |
| 5 | 22.7 | 4 | 25 |
| 7 | 31.8 | 6 | 32 |
Совет: вместо пары автомат+УЗО можно установить один дифавтомат на тот же номинал. Это упрощает монтаж и экономит место в щитке.
Типичные ошибки при подключении
Самая частая ошибка: подключение бойлера через бытовой удлинитель. Контакты удлинителя не рассчитаны на длительный ток 10-16 А, они греются, плавятся, возникает пожар. Вторая ошибка: соединение проводов скруткой. Со временем скрутка окисляется, сопротивление растёт, нагрев усиливается. Используйте только клеммники или пайку. Третья: установка автомата 25 А на кабель 2.5 мм² при бойлере 2 кВт. Автомат не сработает при перегрузке, кабель перегреется. Номинал автомата должен соответствовать сечению. Четвёртая: отсутствие УЗО. Без УЗО утечка тока на корпус не приведёт к отключению, риск поражения. Пятая: зануление корпуса на рабочий ноль. При обрыве нуля корпус окажется под напряжением 220 В. Шестая: установка УЗО без автомата. УЗО не защищает от короткого замыкания, поэтому последовательно с ним обязательно устанавливают автомат.
Запомните: водонагреватель - мощный потребитель. Экономия на проводке и защите оборачивается пожаром или электротравмой.
Проверка заземления и изоляции перед включением
Перед первым запуском убедитесь в исправности заземления. В розетке измерьте напряжение: между фазой и нулём 220 В, между фазой и землёй тоже 220 В, между нулём и землёй не более 5 В. Если земля отсутствует, УЗО обязательно, но лучше вызвать электрика для монтажа заземляющего контура. Проверьте сопротивление изоляции ТЭНа мегаомметром на 500 В. Норма: не менее 0.5 МОм. Меньшее значение указывает на повреждение изоляции и риск утечки. Перед проверкой изоляции отключите водонагреватель от сети. Мегаомметр подключают между корпусом и клеммами ТЭНа. Также проверьте целостность заземляющего проводника: сопротивление между корпусом бойлера и заземляющей шиной должно быть менее 4 Ом. Также проверьте полярность подключения: фаза должна приходить на автомат, ноль на УЗО. Перепутанные провода не дадут УЗО работать корректно.
- Измерьте напряжение в розетке тестером.
- Проверьте сопротивление изоляции кабеля и ТЭНа.
- Убедитесь в правильности подключения фаз и нуля.
Влияние накипи на ТЭН и методы защиты
Накипь на нагревательном элементе снижает теплопередачу и увеличивает расход электроэнергии. Слой в 2 мм повышает потребление тока на 15-20% для той же температуры воды. ТЭН работает в перегрузке, что сокращает его ресурс с 5-8 лет до 2-3 лет. При мощности 1,5 кВт перегрев трубки из-за накипи может достигать 150°C, хотя рабочая температура 80-90°C. Это ведёт к пробою изоляции и короткому замыканию.
Для районов с жёсткой водой (более 4 мг-экв/л) рекомендую устанавливать магниевый анод. Он разрушается первым, принимая на себя соли кальция. Замена анода раз в 1-2 года стоит 300-500 рублей, продлевает жизнь ТЭНа до 7 лет. Если анод не менять, ТЭН выходит из строя за 3-4 года. Для профилактики раз в 6 месяцев проводите промывку бака: слейте воду, открутите ТЭН и удалите накипь механически. Водонагреватели объёмом 50-80 литров с сухим ТЭНом (нагреватель в колбе) менее подвержены накипи, но стоят на 20-30% дороже.
При замене ТЭНа берите мощность строго по паспорту: завышение на 0,3-0,5 кВт может привести к перегреву контактов автомата.
Сечение кабеля и длина линии: практический расчёт
Для водонагревателя 2-3 кВт при напряжении 220 В ток составляет 9-14 А. Автомат берут с запасом 16 А, но сечение кабеля зависит от длины линии. Если расстояние от щитка до прибора менее 15 метров, медный кабель сечением 1,5 мм² выдерживает до 16 А. При длине 20-30 метров сечение нужно увеличить до 2,5 мм², иначе падение напряжения превысит 5% (11 В). На практике это снижает скорость нагрева на 10-12%.
| Мощность, кВт | Ток, А | Длина до 15 м, мм² | Длина 15-30 м, мм² |
|---|---|---|---|
| 1,5 | 6,8 | 1,0 | 1,5 |
| 2,0 | 9,1 | 1,5 | 2,5 |
| 3,0 | 13,6 | 2,5 | 2,5 |
| 4,5 | 20,5 | 4,0 | 4,0 |
Для алюминиевого кабеля сечение берут на ступень выше. Кабель прокладывайте в гофре или кабель-канале, избегая скруток и соединений в стене. Если линия длиннее 30 метров, добавьте в щиток реле напряжения — оно защитит от скачков при пуске нагревателя.
Частые вопросы
Можно ли включить водонагреватель в розетку?
Накопительный на 1,5–2,5 кВт — в исправную розетку с заземлением, если она не перегружена. Проточный на 6–8 кВт розетка не тянет, нужна отдельная линия.
Какое сечение кабеля нужно бойлеру?
Накопительному на 2 кВт — медь 2,5 мм² и автомат 16 А. Проточному 6 кВт — 4 мм² и автомат 25–32 А, на 8 кВт — 6 мм² и автомат 40 А.
Нужно ли УЗО для водонагревателя?
Обязательно. УЗО на 30 мА отключит питание при утечке тока за доли секунды, раньше удара. Работает в паре с заземлением.
Обязательно ли заземление для бойлера?
Да. При пробое ТЭНа заземление отводит напряжение с корпуса, иначе ток пойдёт через воду и человека. Заземление ведут отдельным защитным проводником.
Можно ли занулить корпус бойлера на ноль?
Нельзя. При обрыве нуля корпус окажется под фазой. Это опасная самоделка. Заземление делают по отдельному защитному проводнику, а не с корпуса на ноль.
Какой автомат и УЗО выбрать для бойлера на 2 кВт?
Для бойлера 2 кВт достаточно автомата 16 А и УЗО 30 мА. Сечение кабеля: 2.5 мм². Можно использовать дифавтомат 16А/30мА: он объединяет оба устройства в одном корпусе.
Можно ли подключать водонагреватель через удлинитель?
Нет, удлинитель не рассчитан на длительную нагрузку 2-3 кВт. Контакты удлинителя греются, что приводит к оплавлению и пожару. Водонагреватель должен подключаться только к стационарной розетке или отдельной линии.
Что делать, если в доме нет заземления?
Обязательно установите УЗО с током утечки 30 мА: оно отключит питание при пробое на корпус. Но УЗО не заменяет заземление, поэтому рекомендуется вызвать электрика для монтажа заземляющего контура. Зануление корпуса на рабочий ноль запрещено.
