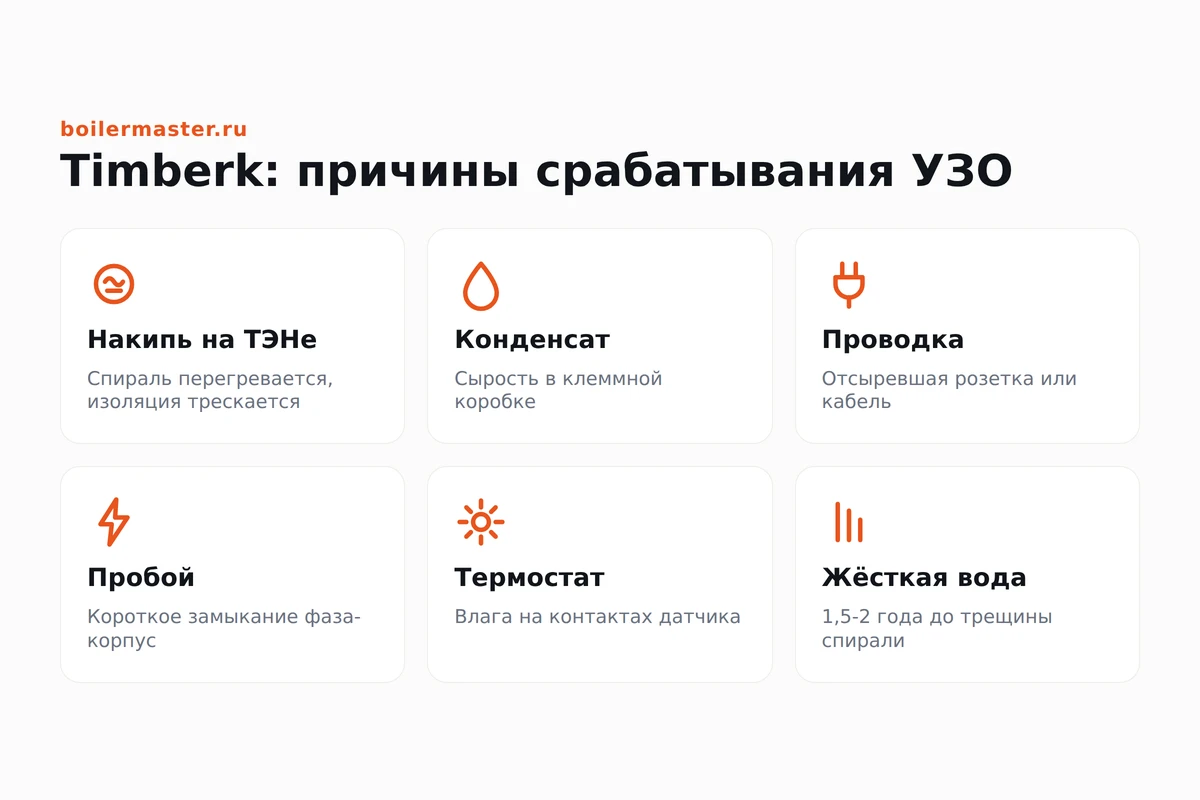

У Timberk почти везде мокрый медный ТЭН, поэтому УЗО чаще всего роняет пробой этого ТЭНа на корпус. Второе по частоте: конденсат и налёт на клеммах, ведь сегмент бюджетный и клеммная коробка греется и потеет. Проверяется всё мультиметром за 20 минут.
Почему у Timberk страдают клеммы

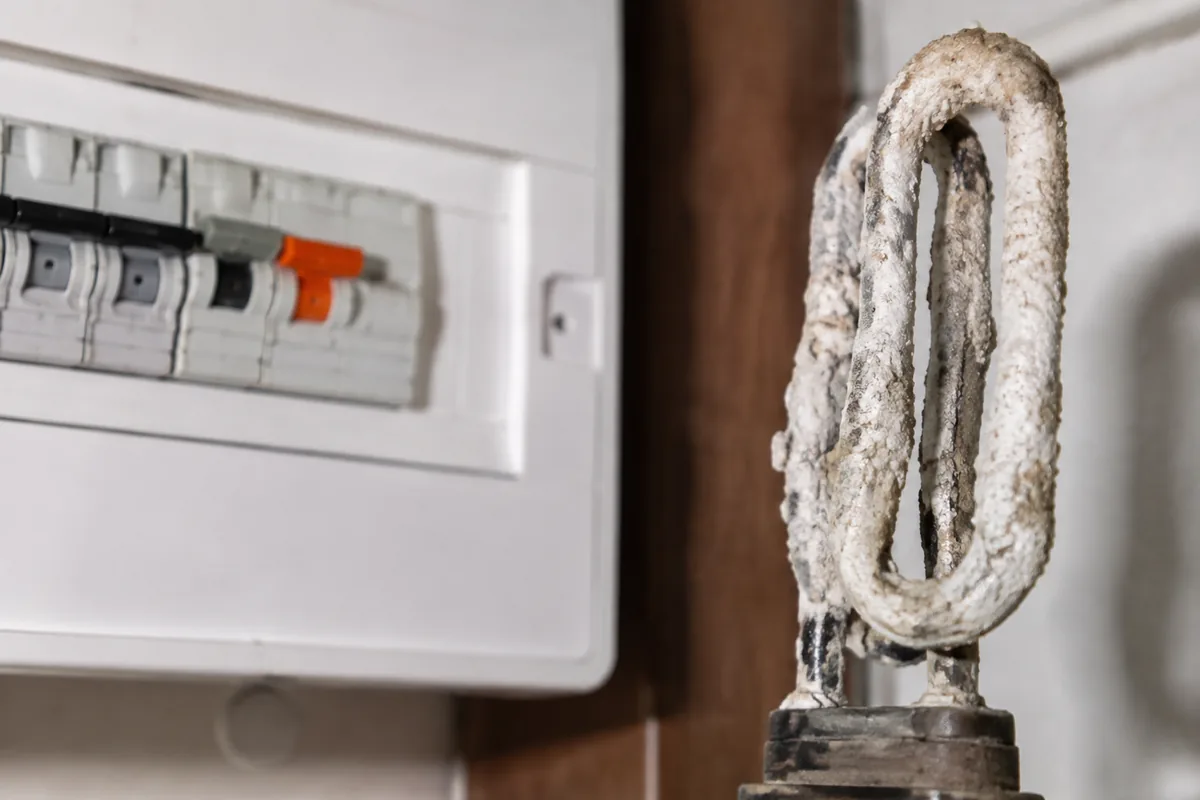

Timberk это массовый бюджетный водонагреватель. Медный мокрый ТЭН, часто фланец на 92 мм, простая клеммная коробка без серьёзного уплотнения. Медь хорошо отдаёт тепло в воду, но клеммный узел рядом с горячим баком постоянно переживает перепады температуры. При каждом цикле нагрев и остывание внутри копится конденсат, на латунных контактах появляется зеленоватый налёт окисла, и через эту сырость идёт ток утечки. УЗО его ловит и вырубает линию. Поэтому у Timberk, прежде чем хоронить ТЭН, стоит внимательно осмотреть именно клеммы, часто причина там, а элемент ещё жив.
Что ловит УЗО и чем оно отличается от автомата
УЗО сравнивает ток фазы и нуля. Пока всё исправно, они равны. Ушло часть тока мимо, на корпус и на землю, значит есть утечка, и защита отключается. Порог бытового УЗО обычно 10 или 30 мА, этого хватает, чтобы человек не получил опасный удар. Если у вас вылетает автомат, а не УЗО, это уже короткое замыкание или перегрузка, и алгоритм поиска другой, там смотрят не изоляцию, а перегрев проводки и залипание контактов.
Выбило УЗО ищем утечку, выбило автомат ищем короткое замыкание.
Медный ТЭН и конденсат: механика утечки
У медного мокрого ТЭНа Timberk оболочка тонкая, теплопередача высокая, и это плюс для скорости нагрева. Но у меди есть слабое место: в жёсткой воде она обрастает накипью, под коркой копится тепло, а латунный узел с резьбой на границе воздух вода потеет. Влага на клеммах даёт плавающую утечку, которая усиливается во влажную погоду и сразу после долива холодной воды: холодная вода охлаждает стенку бака, на ней и на клеммах выпадает роса, и ток на землю растёт. Отличить эту утечку от пробоя просто: пробой стабилен и держится при любой погоде, а клеммная утечка плавает и часто уходит после просушки.
Как мерить мультиметром
Для изоляции ставьте максимальный предел сопротивления в мегаомах. Щуп на контакт ТЭНа, второй на чистый металл фланца. Исправный медный ТЭН даёт от 1 МОм и выше. Пробитый показывает сотни или единицы кОм. Для спирали переключитесь в прозвонку или предел двести Ом: между контактами исправного ТЭНа примерно 20 до 60 Ом, ноль это межвитковое замыкание, обрыв или единица это перегоревшая спираль. Перед измерением снимите провода, чтобы не мерить заодно термостат и обвязку.
Диагностика по шагам
Отключите бойлер от сети
Снимите фазу или выньте вилку, взведите УЗО. Если без прибора держит, утечка в самом Timberk, а не в проводке квартиры.
Проверьте заземление
Прозвоните землю на корпус и на землю розетки. Без заземления корпус опасен, и УЗО может срабатывать нестабильно.
Снимите клеммную крышку
У Timberk начните отсюда. Ищите капли, зелёный налёт, потемневшую изоляцию. Подсушите феном, зачистите контакты, соберите и проверьте УЗО.
Прозвоните изоляцию ТЭНа
Один щуп на контакт ТЭНа, второй на металл фланца. Норма от 1 МОм. Ниже 500 кОм значит ТЭН пробит через воду.
Проверьте спираль
Между контактами ТЭНа 20 до 60 Ом. Обрыв означает замену независимо от результата по утечке.
Пробой ТЭНа
Вода дошла до спирали через микротрещину. Изоляция падает до сотен кОм, УЗО роняет мгновенно.
Мокрые клеммы
Конденсат и налёт под крышкой. Утечка плавающая, усиливается после долива холодной воды и во влажную погоду.
Заземление: зачем оно на бюджетном бойлере
На дешёвых моделях земле уделяют меньше внимания при установке, а зря. Если земля есть, ток пробитого ТЭНа уходит по защитному проводнику, и УЗО замечает разбаланс сразу. Без земли ток ждёт человека: он потечёт на землю через того, кто коснётся корпуса, и защита сработает уже по факту удара. У Timberk с его склонностью к сырым клеммам это особенно важно, потому что мелкая плавающая утечка без земли долго остаётся невидимой, пока не станет опасной.
Сразу или через время
Если УЗО отлетает мгновенно при включении, подозревайте сквозной пробой ТЭНа. Если бойлер греет несколько минут и только потом роняет защиту, влага в оболочке или на клеммах прогревается, изоляция падает, утечка дорастает до порога. Второй сценарий часто встречается после того, как прибор долго стоял выключенным и отсырел, или зимой на холодной стене, где конденсат обильнее.
Что сделать до вызова мастера
- Обесточить бойлер, проверить УЗО без него
- Снять клеммную крышку и осмотреть контакты
- Просушить узел феном на низкой температуре
- Прозвонить изоляцию и спираль ТЭНа
- Уточнить размер фланца по снятому элементу
Почему Timberk выбивает УЗО после долива холодной воды?
Холодная вода даёт конденсат внутри бака и на клеммах, влажность растёт, и утечка через сырые контакты усиливается. Просушите клеммную коробку и зачистите налёт, часто это снимает срабатывания.
Нужно ли сразу менять ТЭН на Timberk?
Не всегда. Сначала проверьте клеммы, у бюджетных Timberk они частая причина. Меняйте ТЭН, только если изоляция реально просела ниже 1 МОм или оборвана спираль.
Когда менять ТЭН, а когда искать в проводке
| Что показывает тест | Где проблема |
|---|---|
| УЗО держит без бойлера, роняет с ним | внутри водонагревателя |
| Изоляция ТЭН, корпус ниже 500 кОм | меняем ТЭН |
| Изоляция в норме, клеммы сырые | сушим и чистим клеммы |
| УЗО роняет и без бойлера | проводка или само УЗО |
Итог по диагностике
Если изоляция ТЭНа упала, меняйте элемент под нужный фланец, обычно 92 мм. Если виноваты клеммы, зачистите и просушите, восстановите уплотнение крышки, чтобы конденсат не возвращался. Перед включением обязательно проверьте изоляцию заново и убедитесь, что заземление на месте и звонится.
- Клеммы сухие и зачищены
- Изоляция ТЭН, корпус от 1 МОм
- Заземление звонится на корпус
- УЗО держит с включённым бойлером
Частые вопросы
Почему Timberk выбивает УЗО?
У Timberk мокрый медный ТЭН, поэтому частая причина это пробой ТЭНа на корпус. На втором месте сырые клеммы: в бюджетной клеммной коробке копится конденсат, появляется налёт и ток утечки.
С чего начать диагностику Timberk?
Отключите бойлер от сети и проверьте, держит ли УЗО. Затем снимите клеммную крышку и осмотрите контакты на сырость и налёт, у Timberk это частая причина.
Как понять, что ТЭН пробит?
Прозвоните изоляцию: щуп на контакт ТЭНа, второй на фланец. Норма от 1 МОм. Значение ниже 500 кОм говорит о пробое и о замене ТЭНа.
Можно ли работать с отключённым УЗО?
Нет. При утечке корпус может быть под напряжением. УЗО отключать нельзя, иначе есть риск удара током.
Какой фланец у Timberk?
Чаще всего круглый на 92 мм. Точный размер уточняйте по маркировке снятого ТЭНа, чтобы новый элемент встал без переделок.
