Бойлер не греет — но виноват не всегда ТЭН. Прежде чем покупать новый, его прозванивают мультиметром. Три теста за пять минут покажут, живой нагреватель или под замену. Питание при этом должно быть отключено, а провода с клемм сняты.
Три теста и что они показывают
| Тест | Как | Норма | Если не так |
|---|---|---|---|
| Обрыв спирали | щупы на две клеммы ТЭНа | 10–60 Ом | «1» или ∞ — обрыв, ТЭН мёртв |
| Пробой на корпус | один щуп на клемму, второй на трубку | ∞ (нет связи) | любое число — пробой, бьёт током |
| Величина сопротивления | сравнить с расчётом по мощности | совпадает ±10% | сильно меньше — межвитковое замыкание |
Пошагово

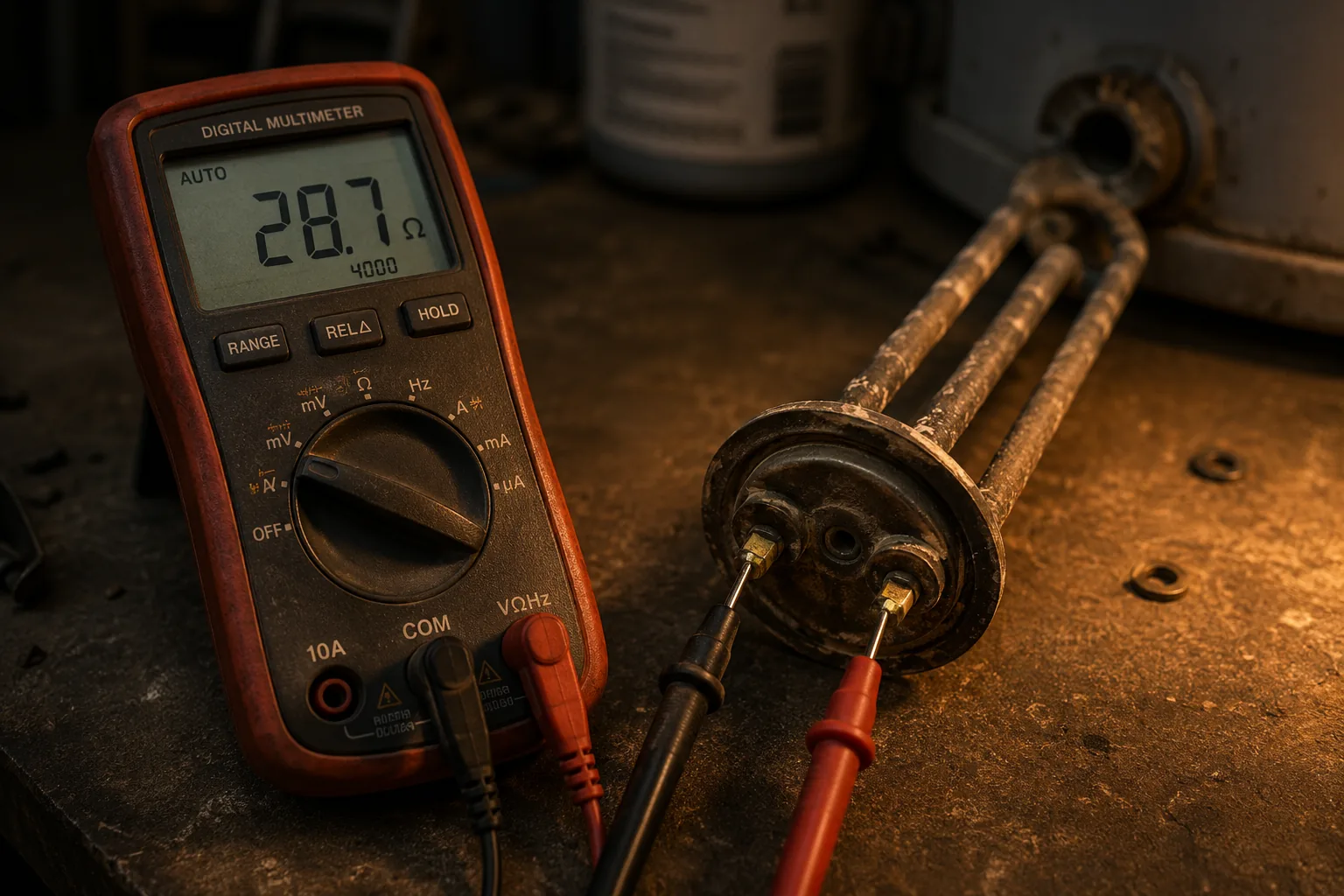

Прозвоните на обрыв
Режим сопротивления, щупы на обе клеммы. Исправный ТЭН на 1,5–2 кВт показывает примерно 20–35 Ом. Если на экране «1» или бесконечность — спираль оборвана, греть нечем.
Проверьте пробой на корпус
Один щуп держите на клемме, второй прижмите к металлической трубке или фланцу. Исправный ТЭН — разрыв, бесконечность. Любое конечное значение означает пробой изоляции: именно из-за него бойлер бьёт током и выбивает УЗО.
Сверьте сопротивление с мощностью
Ожидаемое сопротивление считают как R = 220² / P. Для 2000 Вт это около 24 Ом. Если реальное заметно ниже — часть витков замкнута, ТЭН греет, но перегревается и долго не проживёт.
Если ТЭН показал обрыв или пробой — его меняют. Подобрать замену по фланцу и длине поможет отдельный гайд по подбору, а сама процедура — в статье как заменить ТЭН своими руками.
Считаем норму на примере ТЭНа 2 кВт
Чтобы не гадать, живой ли ТЭН, посчитайте ожидаемое сопротивление заранее. Формула простая: делим квадрат напряжения на мощность. Для 2000 Вт при 220 В это 220 × 220 / 2000 = 24,2 Ом. Мультиметр показал 23–26 Ом — ТЭН в норме. Показал 12 Ом при заявленных 2 кВт — часть спирали замкнута, нагреватель будет перегреваться. Показал бесконечность — обрыв.
| Мощность ТЭНа | Норма сопротивления |
|---|---|
| 1,25 кВт | ≈ 39 Ом |
| 1,5 кВт | ≈ 32 Ом |
| 2,0 кВт | ≈ 24 Ом |
| 2,5 кВт | ≈ 19 Ом |
| 3,0 кВт | ≈ 16 Ом |
Если мультиметра нет
Совсем без прибора точно проверить не выйдет, но косвенные признаки говорят сами за себя. ТЭН с пробоем на корпус выбивает УЗО сразу при включении нагрева и заставляет бойлер бить током. ТЭН с обрывом — бойлер включается, индикатор горит, но вода не теплеет вообще. Оба случая означают одно: нагреватель под замену, а мультиметр просто подтвердит диагноз.
Заодно проверьте термостат
Если ТЭН прозвонился как исправный, а вода всё равно холодная, виноват обычно термостат. Проверяют его тем же мультиметром в режиме прозвонки: на холодном термостате контакты замкнуты и звонятся, при нагреве размыкаются. Если цепь разомкнута всегда — термостат сработал на защиту или сгорел. Иногда достаточно нажать на нём кнопку теплового сброса, чтобы бойлер ожил.
Почему ТЭН выходит из строя
Понимание причины помогает не повторить поломку с новым нагревателем. Три частых сценария:
- Накипь. Корка не отдаёт тепло воде, спираль перегревается под ней и рвётся. Самая частая причина.
- Сухое включение. ТЭН включили без воды в баке — сгорает за секунды. Классика при замене, когда торопятся с питанием.
- Коррозия и пробой. Изношенный анод пропустил коррозию, влага добралась до спирали, отсюда пробой на корпус, и бойлер бьёт током.
Против первых двух причин работает регулярная чистка от накипи, против третьей — вовремя замененный магниевый анод.
Какой мультиметр подойдёт
Для прозвонки ТЭНа хватает любого бытового мультиметра за пару сотен рублей. Нужны всего два режима: измерение сопротивления до 200 Ом и прозвонка со звуком. Точность в доли ома здесь не важна: разница между исправным ТЭНом в десятки ом и оборванным в бесконечность видна невооружённым глазом. Стрелочный тестер тоже сгодится, если под рукой нет цифрового.
Как сопротивление меняется при нагреве и почему это важно
При проверке холодного ТЭНа мультиметр показывает сопротивление, рассчитанное для комнатной температуры (20-25 °C). Но в работе, при нагреве до 60-80 °C, сопротивление нихромовой спирали растёт на 10-15 %. Например, для ТЭНа 2 кВт (R = 26,9 Ом) в горячем состоянии сопротивление будет около 30-31 Ом. Это нормально и не говорит о неисправности. Ошибка — измерять ТЭН сразу после отключения, не дав ему остыть. Если вы замеряете горячий элемент и видите 32-33 Ом, а холодный был 27 Ом, — всё в порядке. Но если разница превышает 20 % (например, холодный 27 Ом, горячий 35 Ом), это признак деградации спирали: локальные перегревы или микротрещины. Практический совет: дайте ТЭНу остыть минимум 30 минут перед замером, иначе вы рискуете ошибочно забраковать исправный нагреватель.
Для точных замеров используйте мультиметр с погрешностью не более 1 % и диапазоном 200 Ом. Дешёвые модели с погрешностью 5 % могут давать разброс 1-2 Ом, что критично для ТЭНов мощностью 1-1,5 кВт.
Пограничные случаи: когда сопротивление в норме, но ТЭН не греет
Бывает, что мультиметр показывает 26-27 Ом (для 2 кВт), а вода не греется. Причина — не обрыв или пробой, а потеря контакта в месте соединения спирали с выводной шпилькой. Внутри ТЭНа нихром приварен к стальному или медному стержню. Со временем из-за коррозии или вибраций сварной шов разрушается, но контакт остаётся через окислы или нагар. Мультиметр в режиме омметра пробивает этот слой низким напряжением (обычно 0,3-1 В) и показывает целостность. Но под нагрузкой 220 В и током 9 А (для 2 кВт) окислы нагреваются, сопротивление скачкообразно растёт, и цепь разрывается. Как это проверить: подайте на ТЭН напряжение через лампочку 60-100 Вт последовательно. Если лампа светится в полнакала, а при прямом включении ТЭН не греет — проблема в плохом контакте внутри. Второй вариант: замерьте сопротивление не на выводах, а на самих шпильках, зачистив их до металла. Если после зачистки показания стабильны, а гайки затянуты, — меняйте ТЭН, восстановлению он не подлежит.
Нормы сопротивления для ТЭНов разной мощности
При проверке мультиметром важно знать, какое сопротивление должно быть на конкретном ТЭНе. Ниже приведены расчётные значения для стандартных бытовых нагревателей на 220 В. Сопротивление указано для холодного состояния (20 °C). Допустимое отклонение — ±10 % от расчётного.
| Мощность, кВт | Напряжение, В | Расчётное сопротивление, Ом | Примерный ток, А |
|---|---|---|---|
| 1,0 | 220 | 48,4 | 4,5 |
| 1,5 | 220 | 32,3 | 6,8 |
| 2,0 | 220 | 24,2 | 9,1 |
| 2,5 | 220 | 19,4 | 11,4 |
| 3,0 | 220 | 16,1 | 13,6 |
Как пользоваться таблицей. Если на корпусе ТЭНа указана мощность, найдите ближайшее значение в столбце. Например, для 2 кВт норма — 24,2 Ом. Мультиметр показывает 23 Ом — это в пределах погрешности. Показание 15 Ом или 40 Ом — явное отклонение, ТЭН неисправен.
Важно: сопротивление растёт при нагреве. Холодный ТЭН 2 кВт может показывать 24–26 Ом, а горячий — 28–30 Ом. Поэтому замеряйте только на остывшем нагревателе. Если измеряете сразу после отключения, дайте 10–15 минут на остывание.
Если маркировка стёрта, можно оценить мощность по току: включите ТЭН через токоизмерительные клещи или ваттметр. Либо ориентируйтесь на типовые значения: для бойлеров на 50–80 л чаще ставят 1,5–2 кВт, для стиральных машин — 1,8–2,2 кВт.
Частые вопросы
Как прозвонить ТЭН?
Переведите мультиметр в режим сопротивления, снимите провода с клемм и приложите щупы к двум контактам ТЭНа. Исправный покажет 10–60 Ом. «1» или бесконечность — обрыв.
Какое сопротивление у исправного ТЭНа?
Зависит от мощности: считается как 220²/P. Для 1,5 кВт — около 32 Ом, для 2 кВт — около 24 Ом, для 3 кВт — около 16 Ом. Отклонение до 10% нормально.
Как проверить пробой на корпус?
Один щуп на клемму ТЭНа, второй на металлическую трубку или фланец. Исправный нагреватель показывает бесконечность. Любое число означает пробой изоляции — такой ТЭН бьёт током.
Что показывает сгоревший ТЭН?
При обрыве спирали — «1» или бесконечное сопротивление между клеммами. При пробое — наоборот, появляется связь между клеммой и корпусом. И то, и другое означает замену.
Нужно ли снимать ТЭН для проверки?
Нет. Достаточно отключить питание и отсоединить оба провода от клемм. Прозвонить можно прямо в баке. Снимать нужно, только если ТЭН признан негодным и идёт на замену.
Как проверить термостат мультиметром?
В режиме прозвонки: на холодном термостате контакты замкнуты и звонятся, при нагреве размыкаются. Если цепь разомкнута всегда, термостат сгорел или сработала тепловая защита — попробуйте нажать кнопку сброса.
Какой мультиметр нужен для проверки ТЭНа?
Любой бытовой. Нужны режим измерения сопротивления и прозвонка со звуком. Разница между исправным ТЭНом в десятки ом и оборванным в бесконечность видна на любом приборе, высокая точность не требуется.
Можно ли проверить ТЭН без мультиметра, используя контрольную лампу?
Да. Возьмите лампу накаливания 220 В, 40-100 Вт, последовательно подключите её к ТЭНу. Если лампа светится в полнакала — ТЭН цел. Если не светится — обрыв. Если светится в полную яркость — короткое замыкание внутри ТЭНа. Метод грубый, но для быстрой диагностики подходит.
Почему ТЭН с пробоем на корпус может показывать нормальное сопротивление?
При пробое на корпус (утечка на массу) сопротивление между выводами остаётся в норме, так как спираль не оборвана. Неисправность видна только при замере между любым выводом и корпусом: мультиметр покажет не бесконечность, а единицы-десятки килоом или даже короткое замыкание. Поэтому всегда проверяйте оба теста.
Как часто нужно проверять ТЭН мультиметром для профилактики?
Рекомендую раз в год, перед началом отопительного сезона или после 12 месяцев интенсивной работы (например, в бойлере на 50-80 л). Если вода жёсткая (более 200 ppm), сократите интервал до 6 месяцев. Профилактический замер занимает 5 минут и позволяет выявить начальную деградацию спирали (уход сопротивления на 5-10 % от номинала).
