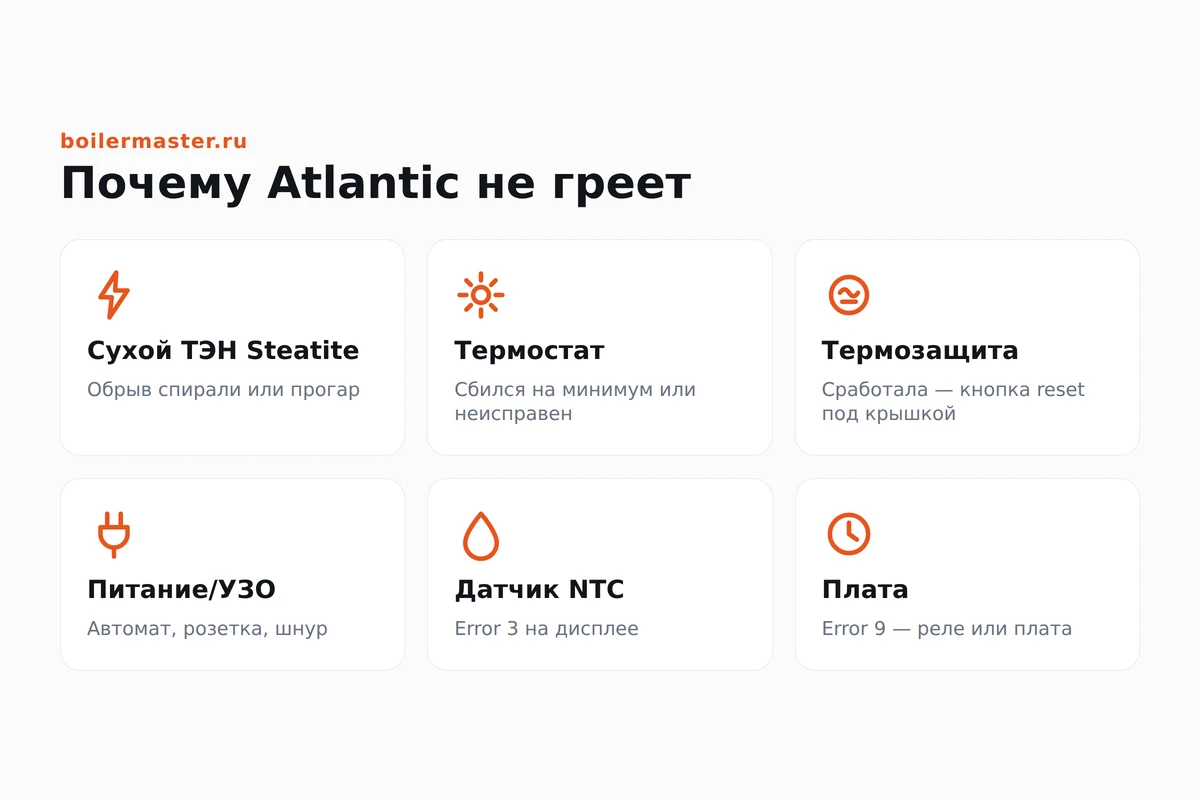

У Atlantic Steatite, Cube Steatite, Vertigo и Ondeo нагреватель обычно сухой стеатитовый: керамический элемент в металлической колбе. Первая частая причина, по которой Atlantic перестаёт греть - сработала термозащита с ручной кнопкой сброса. Она стоит под защитной крышкой на корпусе терморегулятора. Дальше по списку идут: питание и УЗО, изношенный термостат, сгоревший или пробитый сам сухой ТЭН.
У Atlantic другая конструкция, чем у типовых российских бойлеров, поэтому и алгоритм диагностики свой. Разберём по шагам, начиная с самой частой причины - кнопки сброса термозащиты, про которую владельцы почти всегда забывают.
Что стоит внутри Atlantic
У серий Steatite, Steatite Elite, Cube Steatite, Vertigo Steatite и близких к ним установлен стеатитовый ТЭН: керамический стержень с намотанной спиралью, помещённый в металлическую колбу. Колба контактирует с водой, а сам нагревательный элемент - нет, поэтому его называют сухим. Плюс: нагреватель не обрастает накипью и меняется без слива воды. Минус: цена выше и запчасть модельная. У Vertigo часть моделей имеют два бака и два элемента (например 1000 + 1500 Вт), с ручной термозащитой на каждом.
Кнопка сброса термозащиты - первое, что смотрят

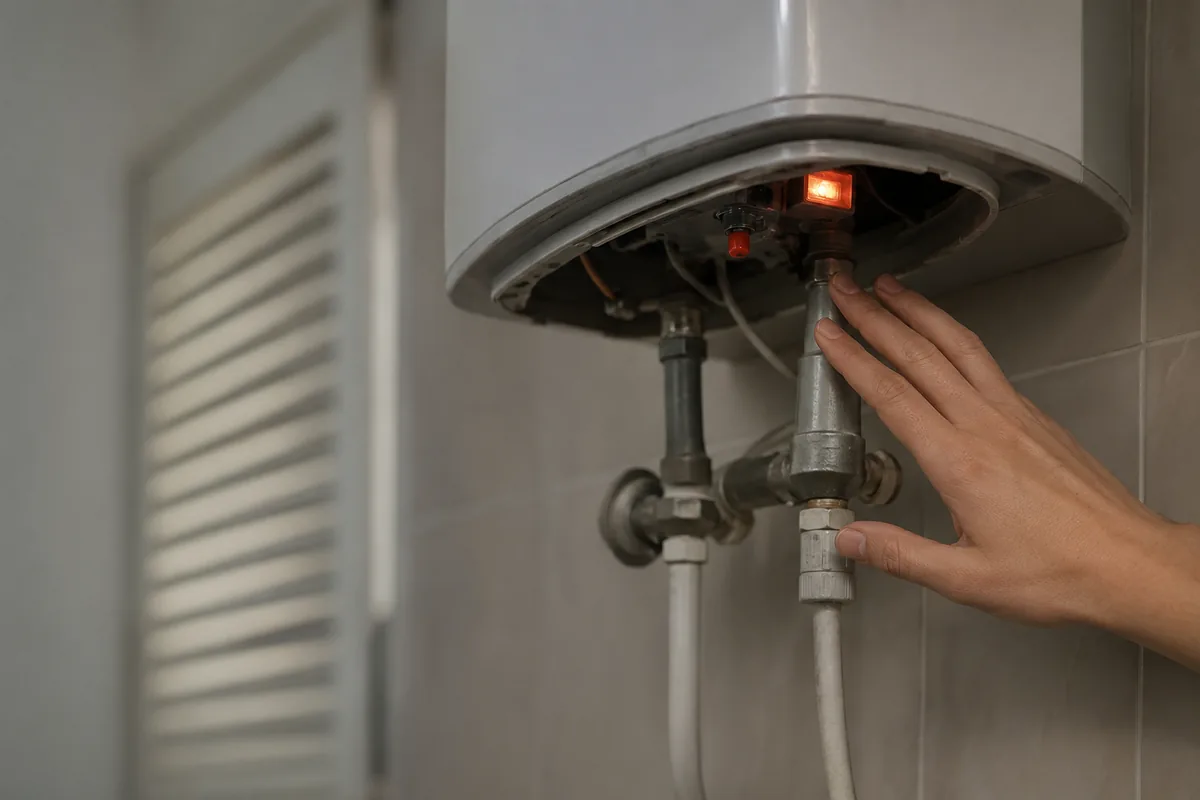

Инструкции Atlantic для Steatite и Vertigo прямо указывают: при перегреве срабатывает термовыключатель, и питание на ТЭН отсекается до ручного сброса. Кнопка сброса стоит под защитной крышкой в корпусе терморегулятора, чтобы её нажать, нужно обесточить бойлер, открутить крепёж и снять крышку. Кнопка небольшая, красная или чёрная, с чётким тактильным щелчком. Одно нажатие - и цепь замкнута снова. Если после сброса бойлер начал греть - причина была в разовом перегреве, но повторное срабатывание значит, что что-то не так с термостатом или проводкой.
Питание, автомат и УЗО
Второй по частоте случай: бойлер вроде включён, а нагрев не идёт, потому что где-то в цепи нет тока. Проверьте автомат в щите - не выбило. Проверьте УЗО - не сработало ли на утечку (частый признак пробоя ТЭНа). Откройте распределительную коробку, если есть, и убедитесь, что клеммы не подгорели. Индикатором или мультиметром замерьте наличие 230 В прямо на вводе в бойлер. Если напряжения нет - искать выше по цепи. Если есть - идти внутрь бойлера.
Термостат: греет и отключает
Термостат управляет ТЭНом: замыкает цепь, когда вода остыла ниже уставки, и размыкает при достижении заданной температуры. Если он вышел из строя, возможны два сценария. Первый: контакты не замыкаются, ТЭН вообще не получает питание, вода холодная. Второй: контакты не размыкаются, ТЭН греет без остановки, вода закипает и в дело вступает термозащита. У Atlantic термостат - узел ремонтопригодный и заменяемый, артикулы модельные. Прозвонить его можно мультиметром в холодном и нагретом состоянии.
Сам сухой ТЭН
Стеатитовый ТЭН тоже смертен, хоть и живёт заметно дольше мокрого. Для Vertigo Steatite в продаже есть, например, керамический нагревательный элемент 2250 Вт под артикулом 030249. Признаки неисправности стандартные: обрыв спирали (не греет при живом термостате) или пробой на корпус (выбивает УЗО при попытке нагрева). Проверка та же, что для мокрого: сопротивление спирали между клеммами (обычно 20–40 Ом для одиночного элемента) и сопротивление между клеммой и корпусом (в норме бесконечность). Заменить сухой ТЭН можно без слива воды, что удобно.
Порядок диагностики
По шагам, чтобы не гадать. Обесточить бойлер. Проверить автомат и УЗО в щите. Снять защитную крышку терморегулятора и нажать кнопку сброса термозащиты. Осмотреть клеммы на предмет подгаров. Замерить 230 В на вводе. Если сброс не помог и питание есть - прозвонить термостат и цепь термозащиты мультиметром. Если и они в порядке - прозвонить сам ТЭН. Один из четырёх узлов и будет виноват. После восстановления обязательно проверьте, что термозащита больше не срабатывает: если она сбрасывается повторно, значит корень проблемы не устранён.
Особенности по сериям
Vertigo компактный, но у него электронное управление и в ряде исполнений два бака с двумя элементами, диагностика идёт по каждой ветке отдельно. Steatite и Cube Steatite классика с сухим ТЭНом и ручным сбросом. Ondeo: компактная линейка с термостатом Atlantic, конструктивно ближе к простым бойлерам, но принцип диагностики тот же. В любой серии первым делом идут к кнопке сброса, только потом лезут глубже.
Проточные Atlantic: не путать
У проточных Atlantic конструкция другая: там тоже есть тепловая защита с кнопкой ручного сброса, но она стоит сверху на корпусе, а не под крышкой терморегулятора. Проточник не имеет ни колбы, ни бака, ни магниевого анода: вода греется прямо в момент забора. Если у вас проточный Atlantic и он не греет, алгоритм похожий (питание, сброс термозащиты, ТЭН), но узлы расположены иначе. Не пытайтесь искать кнопку под крышкой снизу: у проточника её там нет.
Что не стоит делать самому
Замена сухого ТЭНа несложная, но замена термостата уже требует аккуратности с проводкой и заземлением. Работа под давлением воды и напряжением 230 В не место для эксперимента. Если после ваших действий бойлер бьёт током, из-под фланца идёт вода или снова срабатывает термозащита, остановитесь и вызовите мастера. Каждая повторная попытка на живом оборудовании только усугубляет проблему. И главное правило Atlantic: никогда не блокируйте кнопку сброса, чтобы «работало». Термозащита срабатывает не просто так, она защищает бак от разрыва.
Частые вопросы
Почему Atlantic Steatite не греет воду?
Чаще всего сработала термозащита с ручной кнопкой сброса, которая стоит под крышкой терморегулятора. Дальше по частоте: пропало питание, сработало УЗО, вышел из строя термостат или сгорел сам сухой ТЭН.
Где кнопка сброса термозащиты на Atlantic?
Под защитной крышкой в корпусе терморегулятора. Чтобы добраться, нужно обесточить бойлер, открутить крепёж и снять крышку. Кнопка небольшая, с чётким тактильным щелчком.
Какой ТЭН стоит в Atlantic Vertigo?
Стеатитовый сухой: керамический нагревательный элемент в металлической колбе. У части моделей два бака и два элемента, например 1000 + 1500 Вт. Совместимая запчасть для Vertigo Steatite - керамический элемент 2250 Вт (артикул 030249).
Термозащита сработала повторно, что делать?
Не блокировать кнопку сброса. Повторное срабатывание означает, что причина перегрева не устранена. Чаще всего виноват термостат, который не отключает нагрев вовремя, реже - проблема в проводке или самом ТЭНе.
Можно ли поменять сухой ТЭН без слива воды?
Да, в этом одно из ключевых преимуществ стеатитовой схемы. ТЭН вынимается из колбы, а сама колба остаётся в баке с водой. Слив нужен только при работе с прокладкой самой колбы или заменой анода.
Atlantic Ondeo не греет - с чего начать?
С того же, что для Steatite: обесточить, снять крышку терморегулятора, нажать кнопку сброса термозащиты. Дальше проверить питание, УЗО, термостат и сам ТЭН мультиметром. Порядок диагностики универсальный для линейки Atlantic.
