Edisson это бюджетные бойлеры с мокрым медным ТЭНом, и у них есть слабое место: конденсат под клеммной крышкой. Сырость на контактах даёт утечку, и УЗО отключает линию. Вторая причина это пробой самого ТЭНа. Обесточьте прибор, просушите клеммный узел и прозвоните изоляцию мультиметром: норма от 1 МОм.
Когда Edisson начинает выбивать УЗО, владельцы сразу думают на ТЭН. У этих моделей причина чаще проще и дешевле: влага скапливается под нижней крышкой, где стоят клеммы и термостат. Но проверять надо оба узла, потому что медный ТЭН тоже пробивает. Ниже логика, которая отделяет мокрые клеммы от мёртвого нагревателя.
Что такое утечка и почему её ловит УЗО
УЗО сравнивает ток в фазе и нуле. Если часть тока ушла мимо, на корпус или на землю, баланс нарушается и защита отключает линию за доли секунды. У водонагревателя такой путь появляется там, где напряжение встречается с влагой: пробитая оболочка ТЭНа или сырые контакты под крышкой.
Сырые клеммы
Характерно для Edisson: конденсат под крышкой, зелёный налёт окислов, капли на термостате. Часто лечится просушкой и зачисткой без замены деталей.
Пробой ТЭНа
Влага прошла внутрь медной трубки к спирали. Изоляция падает ниже 1 МОм. Лечится только заменой ТЭНа с новой прокладкой фланца.
Диагностика Edisson по шагам
Шаг 1. Отключите и проверьте УЗО пустым
Выключите автомат бойлера, отсоедините его провода и взведите УЗО. Держит без Edisson? Значит, утечка в приборе, а не в домашней проводке.
Шаг 2. Снимите нижнюю крышку
У Edisson утечка часто прячется именно здесь. Осмотрите клеммы и термостат на конденсат, окислы и следы подгорания. Всё влажное просушите феном на низкой температуре.
Шаг 3. Проверьте заземление
Жёлто-зелёный провод должен приходить на корпус, а розетка иметь контур земли. Без него утечка не защищает, а бьёт током.

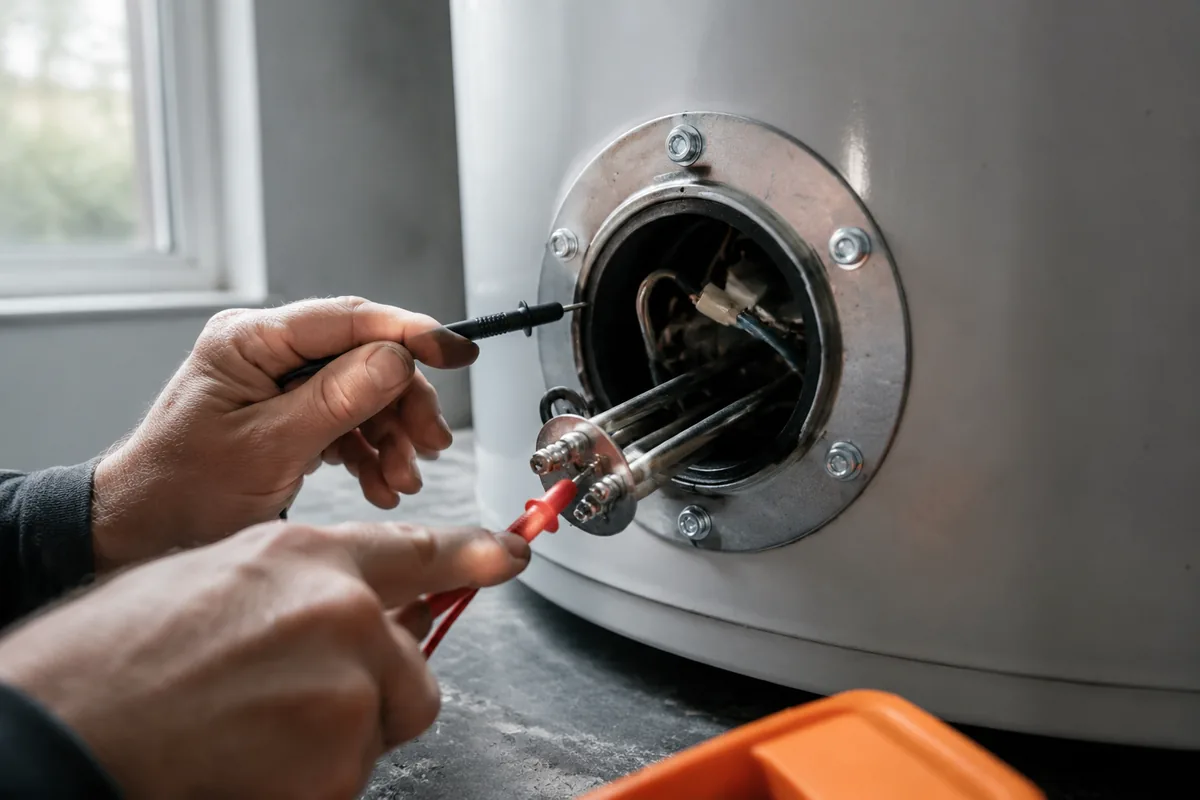

Шаг 4. Прозвоните изоляцию ТЭНа
Мультиметр в мегаомы. Щуп на контакт ТЭНа, второй на металлический фланец. От 1 МОм это норма. Сотни или единицы кОм означают пробой медной трубки.
Шаг 5. Измерьте сопротивление спирали
Между контактами ТЭНа должно быть примерно 20 до 60 Ом. Бесконечность это обрыв, ноль это межвитковое замыкание.
Если после просушки клемм УЗО держит и Edisson греет воду, ТЭН менять не нужно. Сначала сушим, потом прозваниваем, и только затем разбираем фланец.
Контрольные цифры
| Параметр | Норма | Проблема |
|---|---|---|
| Изоляция ТЭН и корпус | от 1 МОм | ниже 0,5 МОм, кОм |
| Сопротивление ТЭНа | 20 до 60 Ом | 0 или обрыв |
| Влага под крышкой | сухо | капли, окислы |
Почему у Edisson именно конденсат
Бюджетная конструкция крышки хуже держит герметичность, а мокрый ТЭН постоянно рядом с водой. В холодном санузле на металле оседает конденсат, стекает к клеммам, и появляется ток утечки. Поэтому первое, что делают с Edisson, это сушат и герметизируют узел, а не сразу меняют детали.
Есть и сезонный эффект. Зимой, когда санузел прогревается неравномерно, конденсат появляется чаще, и жалобы на выбитое УЗО учащаются именно в холода. Летом та же самая крышка может держать месяцами без единого срабатывания. Это не значит, что неисправность ушла: сырость вернётся с холодами. Поэтому герметизацию крышки и просушку делают как постоянное решение, а не как временную меру до тепла.
Порядок здесь не случаен. Пробой ТЭНа встречается и у Edisson, но браться за фланец до просушки клемм значит зря сливать бак и покупать прокладку, когда виновата обычная капля конденсата. Поэтому сначала прозвоните изоляцию: если после просушки клемм она вернулась к норме от 1 МОм, ТЭН цел, и разбирать бак не нужно. Только устойчиво низкая изоляция при сухих клеммах указывает на замену нагревателя.
Порядок устранения
- Просушите клеммный узел и термостат, удалите окислы мелкой шкуркой или ластиком.
- Проверьте затяжку контактов: слабый зажим греется и разрушает изоляцию.
- Восстановите герметичность крышки, чтобы конденсат не возвращался.
- Если изоляция ТЭНа ниже нормы, меняйте ТЭН вместе с прокладкой фланца.
Edisson выбивает УЗО только по утрам, днём работает. Почему?
Классический признак конденсата. Ночью помещение остывает, на клеммах оседает влага, и утром при включении УЗО срабатывает. К обеду высыхает. Решают герметизацией и просушкой узла.
Стоит ли менять ТЭН Edisson на сухой?
Сухой ТЭН устойчивее к накипи и пробою, но подходит не ко всем моделям и корпусам. Если фланец под мокрый ТЭН, ставьте оригинальный мокрый, иначе потребуется переделка узла.
Профилактика для Edisson
У бюджетного бойлера дешевле предупредить утечку, чем чинить. Раз в год снимайте нижнюю крышку и осматривайте клеммный узел на конденсат и окислы, подтягивайте контакты: слабый зажим греется, изоляция трескается, и появляется путь тока. Медный ТЭН страдает от накипи не меньше стального, поэтому при жёсткой воде очистка нагревателя раз в полтора года заметно отодвигает пробой.
Второй момент это микроклимат. Edisson особенно чувствителен к сырости, и в неотапливаемом санузле имеет смысл наладить вентиляцию, чтобы на металле не оседала влага. Герметичная крышка и сухой воздух убирают самую частую причину срабатывания УЗО у этих моделей. Магниевый анод тоже проверяйте: изношенный анод ускоряет коррозию бака и фланца, а протечка по фланцу замыкает контакты на корпус и снова выбивает защиту.
Вывод
С Edisson работает правило от простого к сложному: сначала просушить и зачистить клеммы, затем прозвонить изоляцию ТЭНа мультиметром и только потом браться за фланец. Такой порядок экономит и время, и деньги, ведь конденсат под крышкой чинится без покупки запчастей. И помните главное: пока УЗО срабатывает, прибор под вопросом по безопасности, поэтому первое включение после ремонта проводите при исправном заземлении и под наблюдением.
Частые вопросы
Почему Edisson выбивает УЗО?
У бюджетных Edisson самая частая причина это конденсат под клеммной крышкой: сырость на контактах и термостате даёт утечку тока. Вторая причина это пробой мокрого медного ТЭНа, когда влага доходит до спирали.
Как просушить клеммы водонагревателя Edisson?
Обесточьте прибор, снимите нижнюю крышку, продуйте феном на низкой температуре узел с клеммами и термостатом. Окислы уберите ластиком или мелкой шкуркой, затем восстановите герметичность крышки.
Как проверить ТЭН Edisson мультиметром?
Между контактами ТЭНа сопротивление 20 до 60 Ом это норма. Изоляцию меряют так: щуп на контакт, второй на фланец, норма от 1 МОм. Показания в кОм означают пробой и замену ТЭНа.
Edisson выбивает УЗО только по утрам, почему?
Это признак конденсата. За ночь помещение остывает, на клеммах оседает влага, и при первом включении УЗО срабатывает, а днём после просушки работает. Помогает герметизация клеммного узла.
Можно ли пользоваться Edisson, если выбивает УЗО?
Нет. Срабатывание УЗО это утечка тока на корпус. При неисправном заземлении бак может быть под напряжением, поэтому до ремонта прибор использовать нельзя.
