Bosch собран качественно, но физику не обмануть: при пробое ТЭНа на корпус УЗО срабатывает так же, как у любого бренда. Мастера проверяют две вещи: изоляцию ТЭНа и влагу под клеммной крышкой. Пока УЗО выбивает при включении, бойлером пользоваться нельзя.
Почему даже у Bosch выбивает УЗО
Качество сборки Bosch снижает вероятность ранних отказов, но не отменяет их. ТЭН всё равно стоит в воде и нагревается, изоляция со временем стареет, а под клеммной крышкой при перепадах температуры может собираться конденсат. Если появилась микротрещина в оболочке ТЭНа или влага на контактах, идёт ток утечки на корпус, и УЗО его ловит. Так что Bosch не исключение из физики, просто до пробоя он в среднем доезжает дольше за счёт аккуратной оболочки ТЭНа, хорошего уплотнения и приличного анода. Но когда пробой случается, диагностика ровно та же, что у остальных брендов.
Хорошая сборка отодвигает пробой, но не отменяет физику утечки тока.
Что реагирует
УЗО сравнивает токи фазы и нуля. Пока они равны, всё нормально, а разбаланс от утечки на землю больше 10 или 30 мА заставляет защиту отключиться. Автомат реагирует на другое, на короткое замыкание и перегрузку по току. Если у вас вылетает автомат, а не УЗО, это другая история, ищите КЗ и перегрев проводки, а не сопротивление изоляции.
Влага под клеммной крышкой
Слабое место, которое у Bosch проверяют в первую очередь наравне с ТЭНом, это клеммная зона. Крышка герметична, пока цело уплотнение, но при старении резинки или после неаккуратной сборки внутрь попадает влажный воздух. На границе горячего бака и прохладной крышки выпадает роса, на контактах появляется налёт, и через сырость идёт ток утечки. У этой утечки характерная примета: она усиливается во влажную погоду и в межсезонье, а в сухом тёплом помещении может пропадать. Отличить её от пробоя ТЭНа помогает просушка: после фена и зачистки контактов клеммная утечка уходит, а пробой остаётся при любых условиях.
Как мерить мультиметром
Изоляцию меряют на максимальном пределе сопротивления в мегаомах. Щуп на контакт ТЭНа, второй на чистый металл фланца: исправный ТЭН от 1 МОм и выше, пробитый сотни или единицы кОм. Спираль меряют в прозвонке или на пределе двести Ом, между контактами 20 до 60 Ом норма, ноль это межвитковое замыкание, обрыв это перегорание. Клеммы перед измерением желательно отсоединить, чтобы прибор видел именно ТЭН, а не всю обвязку с термостатом.
Диагностика по шагам
Отключите бойлер от сети
Взведите УЗО без прибора. Держит значит утечка внутри Bosch, а не в квартирной линии.
Проверьте заземление
Прозвоните землю на корпус и на землю розетки. Без земли корпус опасен, а срабатывания станут непредсказуемыми.

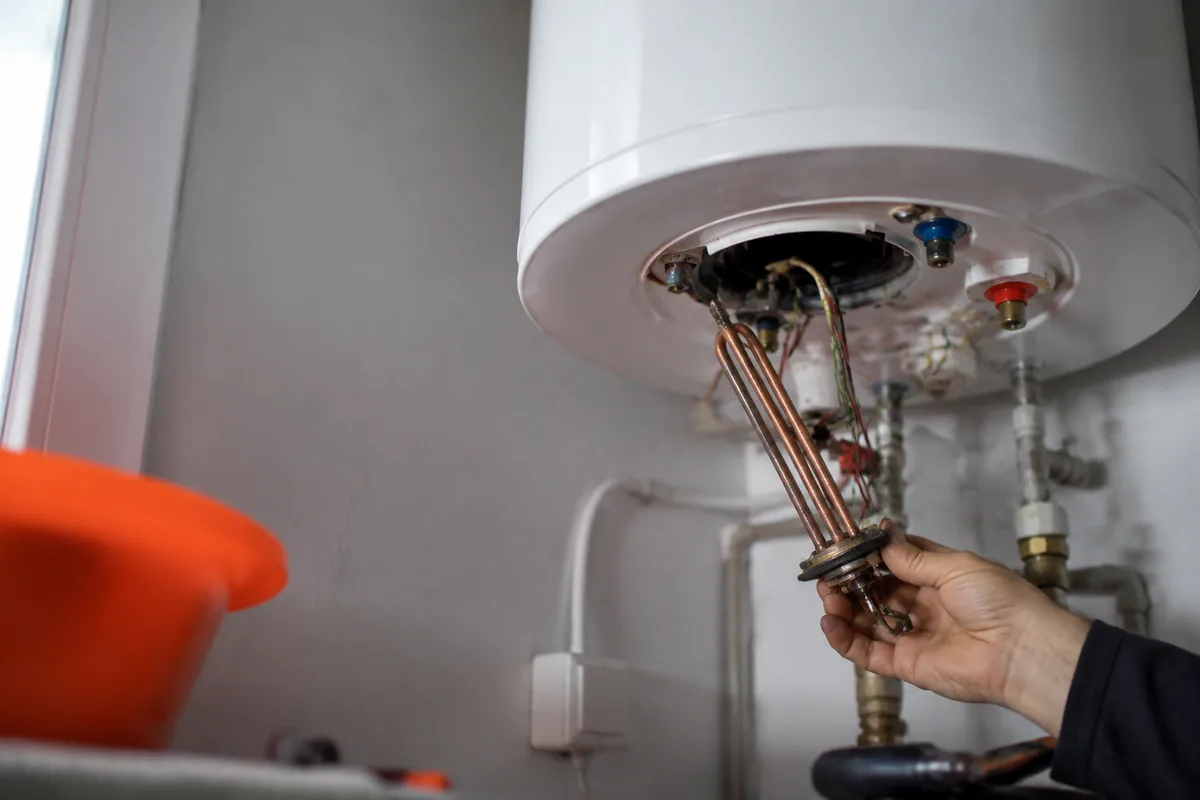

Загляните под клеммную крышку
У Bosch это обязательный пункт. Ищите конденсат, налёт, потемневшую изоляцию провода. Подсушите феном и зачистите контакты.
Прозвоните изоляцию ТЭНа
Щуп на контакт ТЭНа, второй на металл фланца. Норма от 1 МОм. Ниже 500 кОм ТЭН пробит.
Проверьте спираль
Между контактами ТЭНа 20 до 60 Ом. Обрыв или ноль означают замену.
Пробой ТЭНа
Вода дошла до спирали. Изоляция падает до сотен кОм, УЗО роняет мгновенно при включении.
Влага под крышкой
Конденсат на клеммах и проводах. Утечка плавающая, зависит от влажности и температуры.
Нет заземления
Без земли потенциал уходит на корпус, срабатывания хаотичные, прибор опасен.
Заземление и почему без него опасно
Логика та же, что у любого бойлера. Если ТЭН пробит или сыро на клеммах, а земля подключена, ток утечки уходит по защитному проводнику, и УЗО замечает разбаланс заранее. Без земли ток ждёт человека и пойдёт на землю через того, кто коснётся корпуса, тогда защита сработает уже по факту удара. Хорошая сборка Bosch не заменяет заземление: даже качественный прибор с пробитым ТЭНом без земли опасен. Поэтому земля восстанавливается наравне с ремонтом ТЭНа или клемм.
Сразу или во влажную погоду
Bosch чаще даёт не мгновенный пробой, а плавающую утечку. Мгновенное срабатывание при включении указывает на сквозной пробой ТЭНа. Срабатывание только в сырую погоду или после того, как прибор долго стоял выключенным и отсырел, указывает на клеммы: влага на контактах прогревается и утечка растёт. Ещё один типичный случай, после чистки бака от накипи, когда при сборке крышка встала неплотно и внутрь пошёл влажный воздух.
Что сделать до вызова мастера
- Обесточить бойлер, проверить УЗО без него
- Снять крышку и осмотреть клеммы на конденсат
- Просушить узел феном на низкой температуре
- Прозвонить изоляцию и спираль ТЭНа
- Проверить уплотнение крышки и заземление
| Узел | Норма | Неисправность |
|---|---|---|
| Изоляция ТЭН, корпус | от 1 МОм | ниже 500 кОм |
| Спираль ТЭНа | 20 до 60 Ом | обрыв |
| Клеммы под крышкой | сухие | конденсат, налёт |
У меня Bosch, почему он выбивает УЗО, ведь бренд качественный?
Качество сборки уменьшает вероятность раннего отказа, но не отменяет физику. Если ТЭН пробит или под крышкой сырость, ток утечки появляется у любого бренда, и УЗО его отключает. Проверяйте изоляцию ТЭНа и влагу на клеммах.
УЗО Bosch выбивает только во влажную погоду, что это?
Похоже на конденсат под клеммной крышкой. При высокой влажности сырость на контактах усиливает утечку, и УЗО срабатывает. Просушите и зачистите клеммы, проверьте герметичность крышки.
Когда менять ТЭН, а когда искать в проводке
| Что показывает тест | Где проблема |
|---|---|
| УЗО держит без бойлера, роняет с ним | внутри водонагревателя |
| Изоляция ТЭН, корпус ниже 500 кОм | меняем ТЭН |
| Изоляция в норме, сыро под крышкой | сушим и чистим клеммы |
| УЗО роняет и без бойлера | проводка или само УЗО |
Итог
Для Bosch порядок такой: отключение от сети, заземление, клеммы, изоляция ТЭНа, спираль. Просела изоляция меняйте ТЭН. Виновата влага под крышкой просушите, зачистите, проверьте уплотнение. Перед включением ещё раз прозвоните изоляцию и убедитесь в заземлении.
- Клеммы под крышкой сухие
- Изоляция ТЭН, корпус от 1 МОм
- Заземление подключено и звонится
- УЗО держит с включённым бойлером
Частые вопросы
Почему Bosch выбивает УЗО, если у бренда хорошая сборка?
Качество откладывает отказ, но не отменяет его. При пробое ТЭНа или влаге под клеммной крышкой ток утечки появляется у любого бренда, и УЗО его отключает.
Что проверять в первую очередь на Bosch?
Отключите бойлер от сети и проверьте заземление, затем загляните под клеммную крышку на сырость. После этого прозвоните изоляцию ТЭНа мультиметром.
Как понять, что ТЭН пробит?
Прозвоните изоляцию: щуп на контакт ТЭНа, второй на фланец. Норма от 1 МОм. Значение ниже 500 кОм подтверждает пробой.
Почему УЗО срабатывает только во влажную погоду?
Вероятно, конденсат под крышкой. Сырость на клеммах усиливает утечку при высокой влажности. Просушите и зачистите контакты, проверьте уплотнение крышки.
Можно ли работать с обходом УЗО?
Нет. Это опасно для жизни. При утечке корпус бывает под напряжением, а УЗО единственная защита от удара током.
