Garanterm это классический бак с эмалью и мокрым ТЭНом, фланец обычно 92 мм. Если УЗО выбивает, в первую очередь подозревают пробой ТЭНа на корпус, и очень часто виновата накипь. Толстый слой накипи перегревает оболочку, она трескается, вода добирается до спирали, и появляется ток утечки.
Почему у Garanterm виновата накипь

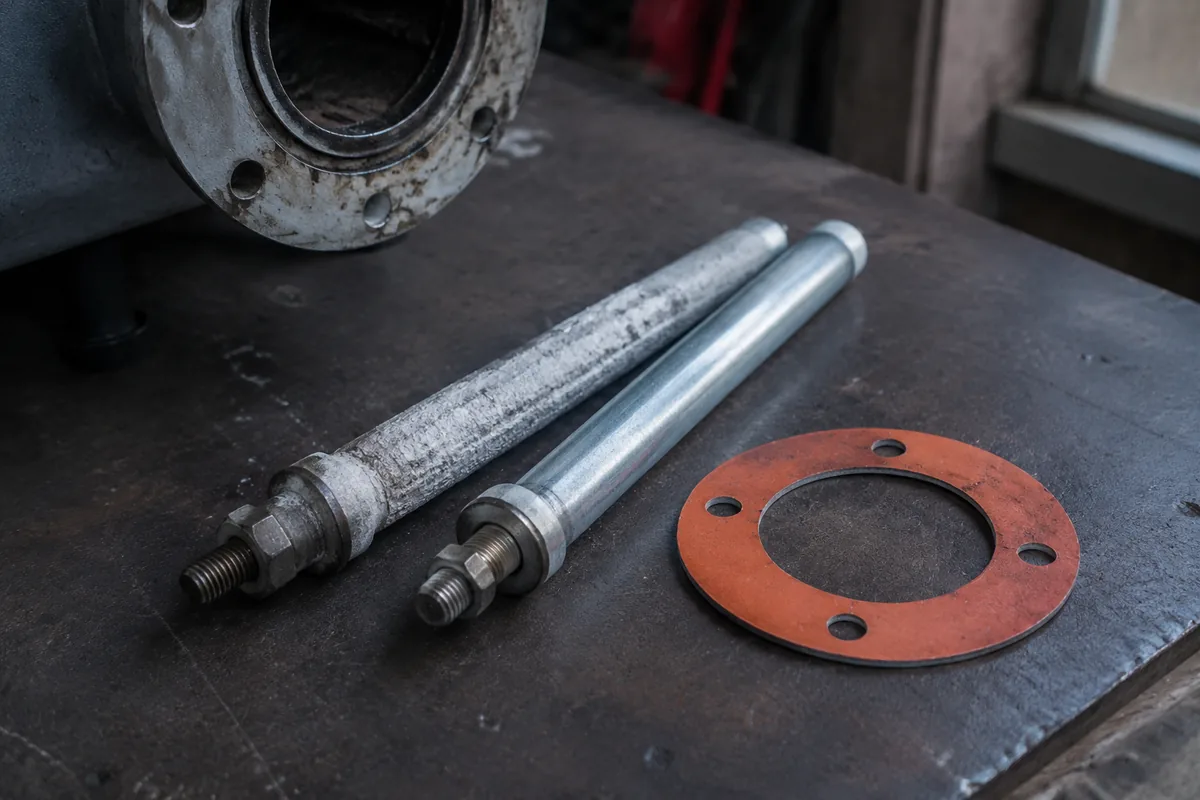

Мокрый ТЭН Garanterm стоит прямо в воде эмалированного бака. На нём год за годом нарастает накипь, и чем её больше, тем хуже отводится тепло от оболочки в воду. Металл под коркой перегревается локально, работает уже не при расчётной температуре, устаёт от циклов нагрев остывание, и в итоге на нём появляется микротрещина. Через неё вода достаёт до нагревательной спирали, изоляция резко падает, и УЗО ловит утечку на корпус. Поэтому у Garanterm пробой ТЭНа это почти всегда финал длинной истории с накипью, а не внезапная случайность. Если бойлеру несколько лет и его ни разу не чистили, вероятность именно такого сценария высокая.
Накипь перегревает оболочку ТЭНа, трещина открывает воде путь к спирали.
Что реагирует, УЗО или автомат
УЗО сравнивает ток фазы и нуля и ловит утечку на землю от 10 или 30 мА. Пока токи равны, всё в порядке, а разбаланс означает, что часть тока ушла на корпус. Автомат реагирует на другое: короткое замыкание и перегрузку по току. Если у вас выбивает именно автомат, ищите КЗ или перегрев проводки, а не утечку. Дальше речь про УЗО, потому что при пробое ТЭНа срабатывает именно оно.
Эмаль-бак, анод и коррозия
У Garanterm бак покрыт эмалью и защищён магниевым анодом. Анод жертвенный, он корродирует вместо стали, но со временем срабатывается. Стёртый анод перестаёт защищать сварные швы и фланец, начинается коррозия, а вместе с ней растёт агрессивность среды вокруг ТЭНа. Это косвенно ускоряет и износ оболочки нагревателя. Поэтому при пробое ТЭНа на Garanterm имеет смысл заодно оценить состояние анода: если он съеден в труху, замена только ТЭНа отложит проблему ненадолго, следующий пробой не за горами.
Как мерить мультиметром
Изоляцию меряют на максимальном пределе сопротивления в мегаомах. Щуп на контакт ТЭНа, второй на чистый металл фланца. Исправный ТЭН от 1 МОм и выше, пробитый сотни или единицы кОм. Спираль меряют в прозвонке или на пределе двести Ом: между контактами 20 до 60 Ом норма, ноль это межвитковое замыкание, обрыв или единица это перегорание. Провода перед измерением снимите, чтобы не захватить термостат.
Диагностика по шагам
Отключите бойлер от сети
Взведите УЗО без прибора. Держит значит утечка внутри Garanterm, а не в проводке квартиры.
Проверьте заземление
Прозвоните землю на корпус и на землю розетки. Без земли корпус опасен, а срабатывания станут хаотичными.
Прозвоните изоляцию ТЭНа
Щуп на контакт ТЭНа, второй на металл фланца. Норма от 1 МОм. Ниже 500 кОм ТЭН пробит через воду.
Проверьте спираль
Между контактами ТЭНа 20 до 60 Ом. Обрыв означает замену независимо от результата по утечке.
Осмотрите фланец, накипь и анод
Снимите ТЭН, оцените слой накипи и остаток анода. Толстая корка косвенно подтверждает перегрев и пробой.
Пробой после накипи
Перегрев под коркой, трещина, вода в спирали. Изоляция падает, УЗО роняет сразу.
Сырые клеммы
Конденсат под крышкой и налёт на контактах. Утечка нестабильная, усиливается во влажную погоду.
Заземление и почему без него опасно
Пробитый мокрый ТЭН выводит утечку прямо в воду и на корпус бака. Если земля подключена, ток уходит по защитному проводнику, и УЗО замечает разбаланс раньше, чем кто-то коснётся корпуса или мокрого смесителя. Без земли этот ток ждёт человека, и путь на землю пройдёт через него. У Garanterm с металлическим баком и мокрым ТЭНом заземление особенно важно, потому что площадь контакта воды с корпусом большая, а значит и утечка при пробое серьёзная. Восстановление земли обязательно наравне с заменой ТЭНа.
Сразу или через время нагрева
Свежий сквозной пробой роняет УЗО мгновенно при включении. Но у Garanterm часто встречается другой сценарий: бойлер греет несколько минут и только потом выбивает защиту. Так ведёт себя утечка, которая растёт при нагреве, когда влага в микротрещине прогревается и сопротивление падает. Это же поведение типично для бойлера, который простоял выключенным зиму и отсырел, или сразу после чистки от накипи, если при обдирке корки случайно повредили изоляцию оболочки.
Что сделать до вызова мастера
- Обесточить бойлер, проверить УЗО без него
- Слить воду перед снятием ТЭНа
- Прозвонить изоляцию и спираль ТЭНа
- Оценить накипь на ТЭНе и остаток анода
- Уточнить размер фланца, обычно 92 мм
| Проверка | Норма | Пробой |
|---|---|---|
| Изоляция ТЭН, корпус | от 1 МОм | ниже 500 кОм |
| Спираль ТЭНа | 20 до 60 Ом | обрыв |
| Накипь на ТЭНе | тонкий слой | толстая корка |
Почему Garanterm стал выбивать УЗО после нескольких лет работы?
За годы на ТЭНе нарос слой накипи, он перегревал оболочку, металл потрескался, и вода добралась до спирали. Это типичный сценарий для мокрого ТЭНа Garanterm: изоляция падает, и УЗО начинает срабатывать.
Поможет ли чистка ТЭНа от накипи, если он пробит?
Нет. Если изоляция уже просела ниже 1 МОм, чистка не восстановит целостность оболочки. Пробитый ТЭН меняют. Чистка от накипи имеет смысл как профилактика на новом элементе.
Когда менять ТЭН, а когда искать в проводке
| Что показывает тест | Где проблема |
|---|---|
| УЗО держит без бойлера, роняет с ним | внутри водонагревателя |
| Изоляция ТЭН, корпус ниже 500 кОм | меняем ТЭН |
| Изоляция в норме, сыро на клеммах | сушим и чистим клеммы |
| УЗО роняет и без бойлера | проводка или само УЗО |
Что делать
Если изоляция ТЭНа упала, ставьте новый элемент под фланец 92 мм. Заодно очистите бак от накипи и осмотрите магниевый анод, стёртый анод ускоряет коррозию и следующий пробой, замените его вместе с ТЭНом. Клеммы просушите и зачистите, заземление восстановите. Перед включением ещё раз прозвоните изоляцию.
- Изоляция ТЭН, корпус от 1 МОм
- Накипь удалена, анод проверен
- Клеммы сухие и чистые
- УЗО держит с включённым бойлером
Частые вопросы
Почему Garanterm выбивает УЗО?
Чаще всего из-за пробоя мокрого ТЭНа на корпус, и обычно виновата накипь. Толстый слой перегревает оболочку, она трескается, вода доходит до спирали, и появляется ток утечки.
Как проверить, что ТЭН пробит?
Прозвоните изоляцию мультиметром: щуп на контакт ТЭНа, второй на фланец. Норма от 1 МОм. Ниже 500 кОм подтверждает пробой и замену.
Можно ли спасти ТЭН чисткой от накипи?
Нет, если он уже пробит. Чистка не заделает трещину в оболочке. Пробитый ТЭН меняют, а чистка полезна как профилактика на новом.
Какой фланец у Garanterm?
Чаще круглый на 92 мм. Точный размер уточняйте по снятому ТЭНу, чтобы новый элемент встал без переделок.
Можно ли пользоваться бойлером до замены?
Нет. Пока УЗО выбивает, корпус может быть под напряжением. Обходить УЗО опасно для жизни.
