Замена ТЭНа в Thermex не сложнее, чем в любом другом бойлере, но есть нюанс: фланец крепится гайками через прижимную шайбу, а не болтами, и в большинстве моделей стоят два ТЭНа. Главное - сфотографировать провода перед разборкой, заменить силиконовую прокладку и ни в коем случае не включать прибор без воды. Пошаговая инструкция ниже.
Когда я впервые снял нижнюю крышку с бойлера Thermex, меня встретили два ТЭНа на одном фланце диаметром около 80 мм - это стандартная компоновка для этой марки. Фланец крепится не болтами, а гайками через прижимную шайбу, и чтобы добраться до него, нужно снимать не только крышку, но и пластиковые кольца с патрубков. Без этих деталей можно потерять полдня, пытаясь вытащить ТЭН через узкое отверстие. Разберёмся по порядку.
Почему в Thermex два ТЭНа и как это влияет на замену
В баках Thermex обычно стоят два ТЭНа, объединённых общим фланцем. Один работает на нагрев до заданной температуры, второй подключается в режиме «ускоренный нагрев» или для поддержания температуры при большом разборе воды. Диаметр фланца зависит от модели и объёма бака - от 62 до 92 мм. Внешне это выглядит как одна большая пластина с двумя трубками, выходящими из неё. При замене вы меняете сразу весь блок - отдельно «вытащить» один ТЭН без демонтажа фланца не получится.
Крепится фланец гайками, накрученными на шпильки. Прижимная шайба распределяет усилие равномерно. Важно: на многих моделях Thermex гайки имеют нестандартный размер головки (обычно на 10 или 13 мм), поэтому приготовьте ключ или головку с трещоткой.
Что понадобится для замены: инструменты и запчасти
Перед началом работ соберите всё необходимое, чтобы не отвлекаться в процессе. Вот чек-лист:
Прокладка фланца - расходник, её нельзя использовать повторно. Даже если старая выглядит целой, после сжатия она теряет эластичность и через месяц начнёт подтекать.
Пошаговая инструкция: как заменить ТЭН в Thermex
Ниже - проверенный порядок действий, который подходит для большинства моделей с нижним подключением. Если у вас бойлер с верхним подводом, слив воды делается через патрубок горячей воды, а не через предохранительный клапан, но остальные шаги те же.
Обесточить бойлер и слить воду
Отключите автомат в щитке - выдерните вилку из розетки или отключите двухполюсный автомат. Перекройте подводящий вентиль холодной воды. Откройте кран горячей воды на смесителе (чтобы выпустить воздух из бака) и слейте воду через предохранительный клапан или дренажное отверстие. Если клапан забит, открутите шланг подачи холодной воды - вода пойдёт самотеком. Бак опорожняется не полностью, но основная масса уйдёт.
Снять нижнюю крышку
Открутите центральный винт крышки, затем боковые шурупы. Снимите заглушку с дренажного патрубка (она обычно пластиковая, защёлкивается). Аккуратно снимите пластиковые кольца с патрубков горячей и холодной воды - они фиксируют декоративную накладку. Крышка упадёт вниз, старайтесь не повредить провода, идущие к термостату.
Сфотографировать и отсоединить провода
Перед тем как трогать провода, сделайте чёткое фото всей схемы подключения: клеммы ТЭНов, термостата, всех перемычек. На Thermex часто используются стандартные цвета: синий - ноль, коричневый - фаза, но могут быть свои нюансы. Отсоедините провода, открутив винты клемм. Если клеммы накидные, просто снимите их.
Вытащить датчики терморегулятора
Терморегулятор обычно крепится к фланцу двумя датчиками - один в трубке для резервного термостата, второй - для регулировки температуры. Аккуратно вытяните их из трубок ТЭНа. Не тяните за провода - только за пластиковую часть датчика.

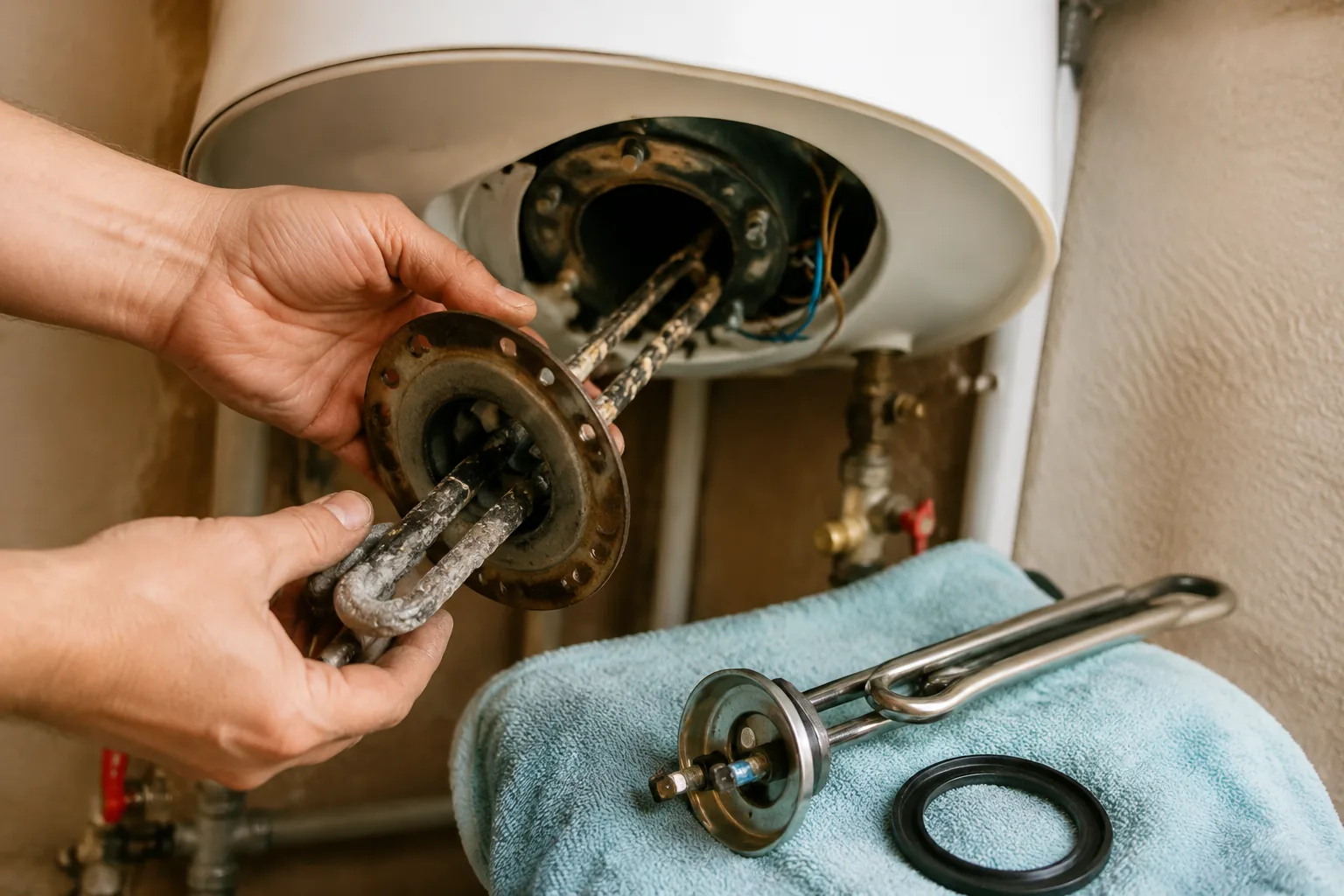

Открутить гайки и извлечь фланец с ТЭНами
Ключом открутите гайки, удерживающие фланец. Обычно их 4 или 6, расположены по кругу. Снимите прижимную шайбу. Теперь фланец должен свободно выйти, но часто его держит накипь. Плавно расшатывайте фланец из стороны в сторону, чтобы оторвать его от корпуса. Не применяйте чрезмерную силу - можно повредить бак. Если не идёт, попробуйте простучать фланец через деревянную проставку.
Осмотреть магниевый анод и почистить бак
На фланце обычно закреплён магниевый анод - он выглядит как стержень с проволокой внутри. Проверьте его состояние: если он растворился более чем на 2/3, замените на новый. Заодно удалите шлам и накипь из бака - можно промыть струёй воды из душа или шланга. Будьте осторожны: накипь может быть острой.
Заменить силиконовую прокладку на новую
Снимите старую прокладку с фланца или бака. Установите новую, следя, чтобы она легла ровно, без перекосов. Прокладка должна быть точно по размеру фланца - не обрезайте её, не используйте герметик. Силиконовая прокладка держит герметичность за счёт упругости, а не клея.
Установить новый ТЭН в сборе
Вставьте новый фланец с ТЭНами в отверстие бака. Убедитесь, что прокладка не сместилась. Поставьте прижимную шайбу и закрутите гайки равномерно, крест-накрест, чтобы фланец прижался без перекоса. Момент затяжки - от руки, без резких усилий. Слишком сильное затягивание может деформировать прокладку или сорвать резьбу.
Собрать в обратном порядке
Вставьте датчики терморегулятора в трубки ТЭНа до упора. Подключите провода строго по фотографии. Закрепите пластиковые кольца на патрубках, установите заглушку дренажа, закройте нижнюю крышку, закрутите винты.
Наполнить бак водой, выгнать воздух и проверить на течь
Откройте вентиль подачи холодной воды. Когда из крана горячей воды пойдёт ровная струя без пузырьков, закройте кран. Бойлер наполнен. Проверьте фланец на течь - протрите его насухо и подождите 5 минут. Если есть капли, подтяните гайки (не переусердствуйте). Только после этого включите питание - автомат или вилку в розетку.
Важно: Запрещено включать бойлер без воды. Сухой ТЭН сгорает за секунды. Даже кратковременное включение на 1-2 секунды может вывести новый ТЭН из строя. Всегда сначала наполняйте бак, потом подавайте напряжение.
Типичные ошибки при замене ТЭНа в Thermex
Практика показывает, что чаще всего проблемы возникают из-за невнимательности на этапе сборки. Вот что стоит проверить:
Если после сборки фланец подтекает, не затягивайте гайки до упора - скорее всего, перекосилась прокладка. Слейте воду, переустановите прокладку ровно и затяните заново равномерно.
Когда менять магниевый анод и силиконовую прокладку
Магниевый анод - расходная деталь, которая защищает стальной бак от коррозии. Производитель рекомендует менять его каждый год, но на практике анод живёт 1-2 года в зависимости от жёсткости воды. Основной критерий замены: если анод растворился более чем на 2/3 (остался кусок длиной менее 1 см), ставьте новый. Игнорирование этого правила ведёт к ржавлению бака и появлению свищей.
Силиконовая прокладка фланца всегда заменяется при каждой разборке. Даже если вы сняли фланец только для чистки, прокладку нужно купить новую. Стоит она недорого (150-300 рублей), а последствия старой - течь, которая может испортить пол и электрику.
Таблица: сравнение типов ТЭНов для Thermex
Хотя в инструкции мы говорим о замене «мокрого» ТЭНа (который контактирует с водой), в некоторых моделях Thermex встречаются «сухие» ТЭНы - они помещены в герметичную колбу. Таблица поможет не запутаться:
| Тип ТЭНа | Конструкция | Особенности замены |
|---|---|---|
| Мокрый (открытый) | Две трубки на общем фланце, контактируют с водой | Фланец 62-92 мм, крепится гайками, обязательно замена прокладки |
| Сухой (в колбе) | ТЭН находится внутри стальной колбы, вода омывает колбу | Замена ТЭНа без слива воды (если есть доступ к колбе), но прокладка колбы тоже меняется |
В большинстве бытовых Thermex стоят мокрые ТЭНы. Если у вас модель с сухим ТЭНом, процедура замены отличается: не нужно сливать весь бак, достаточно открутить колбу и вынуть ТЭН. Но в любом случае сверяйтесь с маркировкой на корпусе.
Как проверить герметичность после замены
После сборки обязателен тест под давлением. Вот простая процедура:
- Наполните бак полностью, как описано в шаге 10.
- Откройте кран горячей воды на смесителе - если из него идёт воздух, подождите, пока пойдёт вода, закройте кран.
- Проверьте все соединения: фланец, датчики, клеммы проводов (на наличие влаги).
- Оставьте бойлер под давлением на 10-15 минут. Если капель нет, можно включать питание.
- Первые сутки эксплуатации периодически осматривайте нижнюю часть бака и фланец на предмет микротечей. Иногда течь проявляется только при нагреве.
Если после включения нагрева на корпусе бойлера появилось напряжение (щиплет при касании), немедленно отключите автомат и проверьте правильность подключения фазного и нулевого проводов к ТЭНу. Возможно, вы перепутали клеммы.
Почему сухой ТЭН сгорает за секунды без воды
Это касается не только сухих, но и мокрых ТЭНов. Вода в баке отводит тепло от нагревательного элемента. Без воды ТЭН разогревается до 800-1000 °C за 1-2 секунды, и спираль перегорает или замыкает на корпус. Восстановлению такой элемент не подлежит - только замена. Поэтому первое правило после сборки: перед подачей напряжения убедиться, что в баке есть вода и она не перекрыта.
Один из самых частых вызовов мастеров - «только что поставил новый ТЭН, а он уже не греет». В 90% случаев причина - включение без воды или неправильное подключение проводов.
Дополнительная рекомендация по очистке бака
Пока ТЭН снят, самое время почистить бак от накипи. Используйте пластиковую лопатку или губку, но не металлическую щётку - можно поцарапать эмаль. Если накипи много, залейте в бак раствор лимонной кислоты (200 г на 10 л воды) и оставьте на 2 часа, затем слейте и промойте. Это продлит срок службы нового ТЭНа и анода.
Частые вопросы
Какой фланец подходит к моему Thermex, если я не знаю точную модель?
Диаметр фланца на Thermex обычно от 62 до 92 мм. Нужно снять старый фланец и замерить его посадочный размер (внешний диаметр, а также расстояние между центрами шпилек). Лучше покупать новый ТЭН после демонтажа старого, чтобы точно подобрать по форме и размеру.
Можно ли поставить только один ТЭН вместо двух, если сгорел один?
Нет. В Thermex стоит моноблок с двумя ТЭНами на одном фланце. Заменить один ТЭН, не меняя фланец, невозможно - они идут в сборе. Если сгорел только один, менять нужно весь блок целиком. Работать будет только один ТЭН, но второй просто не подключится.
Почему после замены ТЭНа из крана идёт ржавая вода?
Скорее всего, вы не заменили магниевый анод, а старый почти растворился, или в баке осталась старая накипь с ржавчиной. После замены промойте бак тщательно, поставьте новый анод, и через несколько циклов нагрева вода станет чистой. Если ржавчина появляется постоянно - возможно, повреждена эмаль бака.
Сколько времени занимает замена ТЭНа в Thermex своими руками?
У опытного мастера - 30-40 минут. У новичка - 1,5-2 часа, включая время на слив воды и чистку бака. Основное время уходит на ожидание слива воды (10-15 минут) и на аккуратное снятие крышки с пластиковыми кольцами.
Можно ли использовать герметик при установке прокладки фланца?
Нет. Силиконовая прокладка рассчитана на сухую установку. Герметик может нарушить её прилегание и вызвать течь. Если прокладка подходит по размеру, она герметизирует сама за счёт упругости. Герметик нужен только в случае повреждения краёв прокладки, но тогда её лучше заменить.
Что делать, если после замены при включении выбивает автомат?
Скорее всего, перепутаны провода - фаза замкнута на корпус, или ТЭН неисправен (замыкание на корпус). Отключите автомат, проверьте сопротивление между клеммами ТЭНа и корпусом - должно быть не менее 0,5 МОм. Если меньше, ТЭН бракованный. Также проверьте, не касается ли провод заземления корпуса.
