Мощность считают двумя способами и сверяют: по теплоотдаче секций и по объёму теплоносителя - около 1 кВт на 15 литров. Чугуну и алюминию нужны разные элементы: разная резьба пробки и разный запас по перегреву. Терморегулятор обязателен, воздушный зазор сверху - тоже.
Чугунная семисекционная батарея - это примерно 1,1 кВт теплоотдачи и от 4 до 10 литров воды внутри. Алюминиевая на те же семь секций отдаёт чуть больше, а воды держит около полутора литров. Одинаковый на вид радиатор, разница по теплоносителю - в разы. Отсюда и разные ТЭНы.
Считаем мощность двумя способами
Первый способ - от теплоотдачи. При межосевом расстоянии 500 мм одна чугунная секция даёт около 160 Вт, алюминиевая - около 180 Вт. Умножаем на число секций и получаем мощность, которую радиатор способен отдать в комнату.
| Секций | Чугун, теплоотдача | Алюминий, теплоотдача | ТЭН |
|---|---|---|---|
| 5 | ≈800 Вт | ≈900 Вт | 0,6-0,8 кВт |
| 7 | ≈1120 Вт | ≈1260 Вт | 0,8-1 кВт |
| 10 | ≈1600 Вт | ≈1800 Вт | 1,2-1,5 кВт |
Второй способ - от объёма. Берут примерно 1 кВт на 15 литров теплоносителя. Чугунная секция при межосевой 500 мм держит от 0,6 до 1,5 л в зависимости от модели, алюминиевая - около 0,2-0,3 л.
Чугун и алюминий - разные элементы
Разница не в мощности, а в двух вещах: резьбе и поведении при перегреве.

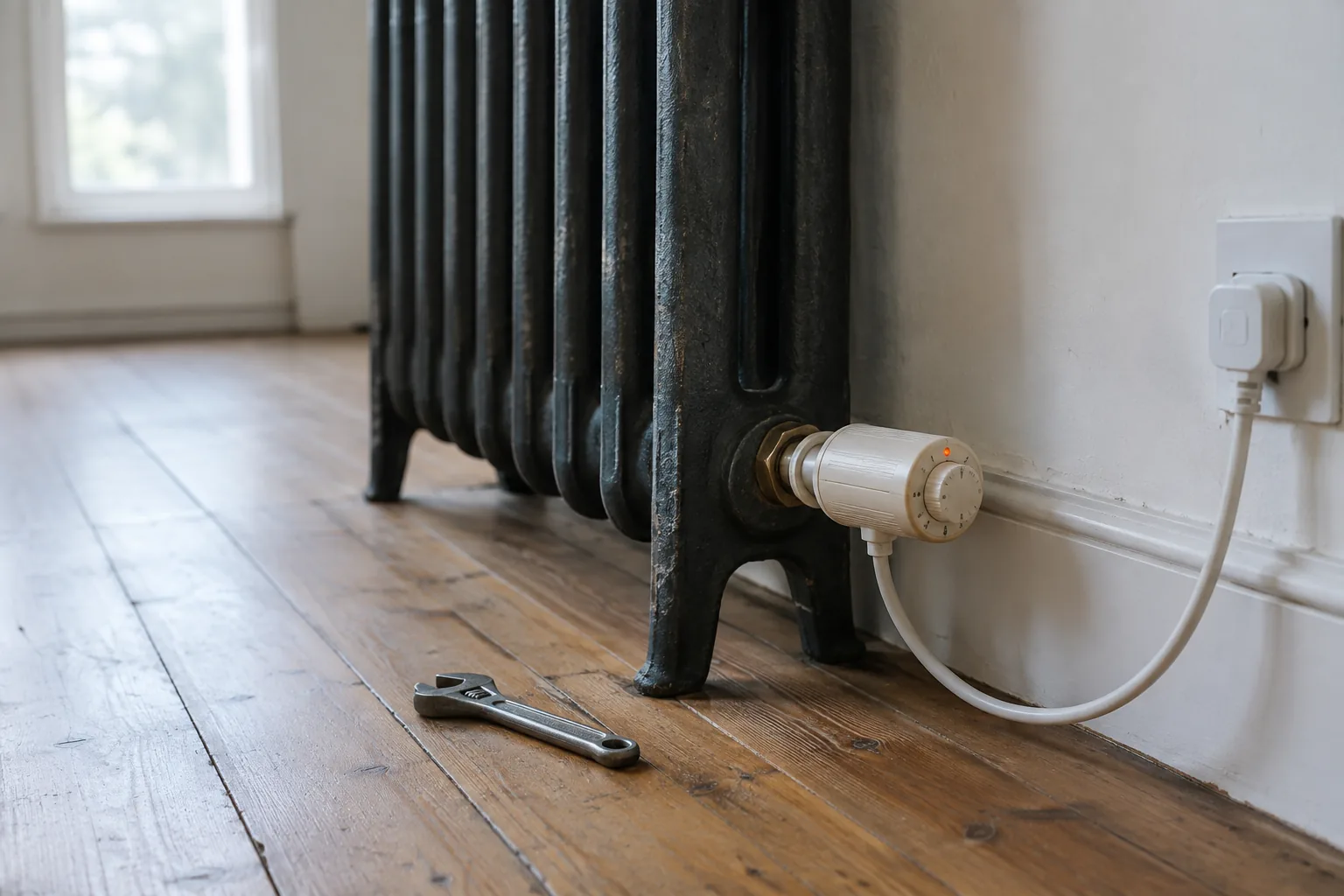

У чугунной батареи пробка большая, резьба чаще G1¼, и элемент под неё делают другой формы - с широкой заглушкой и длинным вылетом, чтобы достать до дальнего коллектора. Металл толстый, инерционный, локальный перегрев чугун переносит спокойно.
У алюминия резьба мельче, обычно G1/2 или G3/4, воды в секции в разы меньше, а сам металл чувствителен к перегреву: при температуре теплоносителя выше 90-95 °C алюминий начинает работать на пределе, а в паре с неподходящим теплоносителем идёт газообразование. Поэтому терморегулятор для алюминия - не опция: берут элемент со встроенным термостатом.
- Смотрят резьбу пробки, а не диаметр батареи - её проверяют по снятой пробке.
- Смотрят вылет: элемент должен войти внутрь, не упираясь в перемычки секций.
- Смотрят, есть ли встроенный термостат и на какой диапазон он настроен.
Воздушный зазор - то, о чём забывают
Радиатор с ТЭНом - замкнутый объём. Вода при нагреве от 20 до 80 °C расширяется примерно на 3 процента. В залитой под пробку чугунной батарее на 8 литров это лишние 240 мл, которым некуда деваться, и давление растёт до разрыва прокладок или самой секции.
Поэтому заполняют не доверху: сверху оставляют воздушную подушку порядка 10 процентов объёма. Практически это значит - залить, поставить верхнюю пробку с краном Маевского и стравить лишнее так, чтобы в верхнем коллекторе остался воздух.
Отдельно: радиатор с ТЭНом нельзя оставлять подключённым к работающей системе центрального отопления. Либо элемент, либо стояк. Батарею отсекают кранами с обеих сторон и только тогда включают нагрев. Иначе греется не комната, а стояк соседей, а при закрытых кранах и открытом элементе давление уходит в систему.
Порядок установки
- Перекрыть краны, слить теплоноситель, выкрутить нижнюю пробку.
- Промыть внутренние полости - в старом чугуне обычно лежит слой шлама, который сядет прямо на новый элемент и перегреет его.
- Проверить состояние резьбы, при необходимости прогнать метчиком.
- Уплотнить лён с пастой или фум-ленту в несколько слоёв, вкрутить без перетяга: чугун колется.
- Залить теплоноситель, оставив воздушную подушку сверху.
- Заземлить корпус радиатора и запитать линию через УЗО - чем дифавтомат отличается от УЗО.
Про теплоноситель. Обычная вода при отрицательных температурах в неотапливаемом доме порвёт секции. Незамерзающую жидкость для алюминия подбирают отдельно - не всякий антифриз с ним совместим, а на упаковке это указывают не всегда.
Когда ТЭН в батарею не решение
Одна батарея с элементом на 1 кВт греет комнату примерно 10-12 м² и только как резерв или межсезонье. Если задача отопить дом, дешевле по электричеству выходит нормальный электрокотёл на систему: там один нагреватель работает на весь объём, а не десять по комнатам, и регулировка общая.
Если элемент уже стоит и перестал греть, начинают с прозвонки: как проверить ТЭН мультиметром.
Сценарии, где ТЭН в радиатор оправдан: дача, куда приезжают на выходные, одна холодная комната в квартире, межсезонье до включения отопления, резерв на случай аварии на стояке.
Частые вопросы
Какой мощности ТЭН нужен на чугунную батарею из 7 секций?
По теплоотдаче семь чугунных секций при межосевой 500 мм дают около 1,1 кВт. По объёму - при 0,8 л на секцию это примерно 5,6 л, то есть около 0,4 кВт по правилу киловатт на 15 литров. Берут меньшее из расчётов с округлением вверх: элемент на 0,8-1 кВт с терморегулятором.
Можно ли ставить ТЭН в алюминиевый радиатор?
Можно, но только с терморегулятором и с ограничением температуры. Воды в алюминиевой секции около 0,2-0,3 л против 0,6-1,5 л у чугуна, нагрев идёт быстро, а сам алюминий плохо переносит перегрев выше 90-95 °C. Резьба пробки у алюминия мельче, элемент нужен соответствующий.
Нужно ли оставлять воздух в радиаторе с ТЭНом?
Да. Вода при нагреве с 20 до 80 °C расширяется примерно на 3 процента, и в залитой под пробку батарее этому объёму некуда деваться. Оставляют воздушную подушку около 10 процентов сверху и ставят кран Маевского.
Можно ли включить ТЭН в батарею, подключённую к центральному отоплению?
Нет. Радиатор с нагревателем обязательно отсекают кранами от стояка. Иначе тепло уходит в общую систему, а при закрытых кранах и работающем элементе давление некуда стравливать.
Что заливать в радиатор с ТЭНом на даче?
Если дом зимой не отапливается, воду заливать нельзя - разорвёт секции. Нужна незамерзающая жидкость, причём для алюминиевых радиаторов её подбирают отдельно: не каждый антифриз совместим с алюминием, и на упаковке это указывают не всегда.
Выгоднее поставить ТЭНы в батареи или электрокотёл?
Если задача отопить весь дом - котёл. Один нагреватель на систему с общей регулировкой экономичнее, чем несколько элементов по комнатам. ТЭН в радиатор берут под другие сценарии: дача на выходные, одна холодная комната, межсезонье, резерв при аварии на стояке.
