1. Расчёт сопротивления

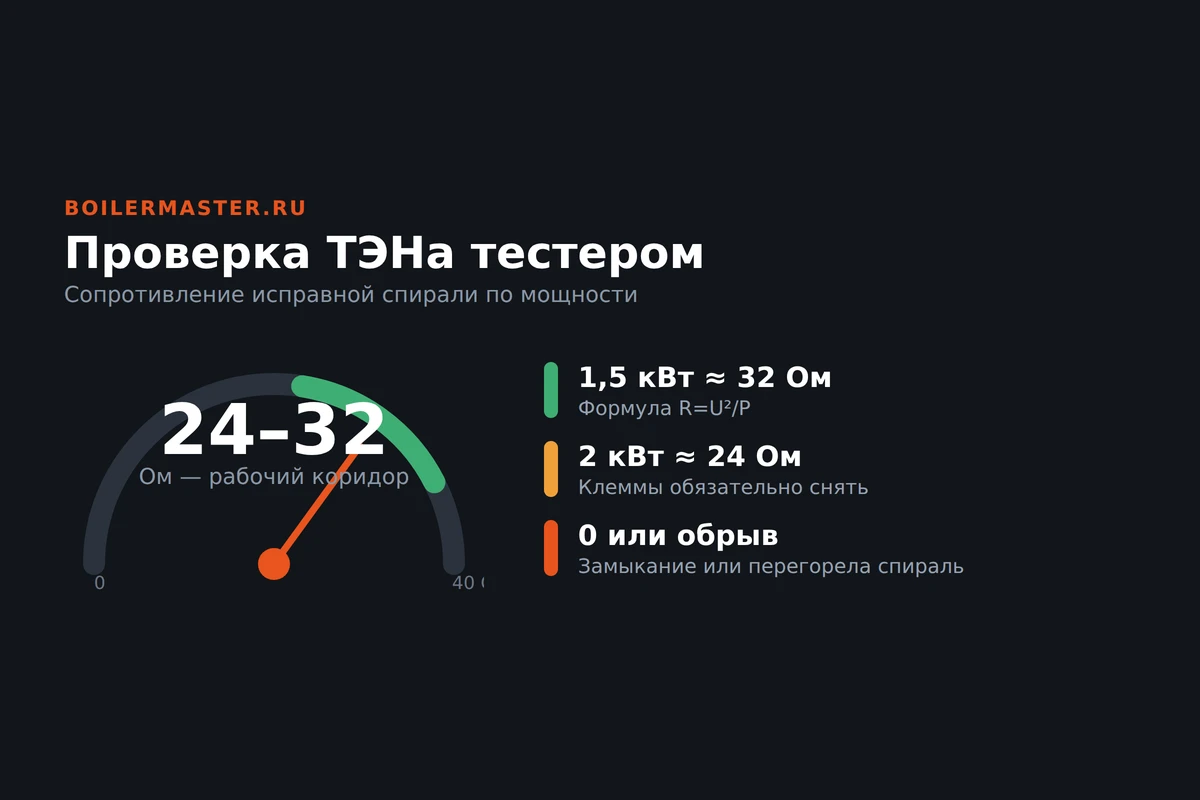

Сопротивление исправного ТЭНа считают по формуле R = U² / P, где U — напряжение сети, P — мощность ТЭНа. Для сети 220 В получаются такие ориентиры:
| Мощность ТЭНа | Расчётное сопротивление |
|---|---|
| 1,5 кВт | ≈ 32 Ом |
| 2,0 кВт | ≈ 24 Ом |
| 2,5 кВт | ≈ 19 Ом |
Считать просто: 220 в квадрате поделить на мощность в ваттах. Для 1,5 кВт это 48400 / 1500 ≈ 32 Ом. Реальное значение может отличаться на 10–15% — это нормально.

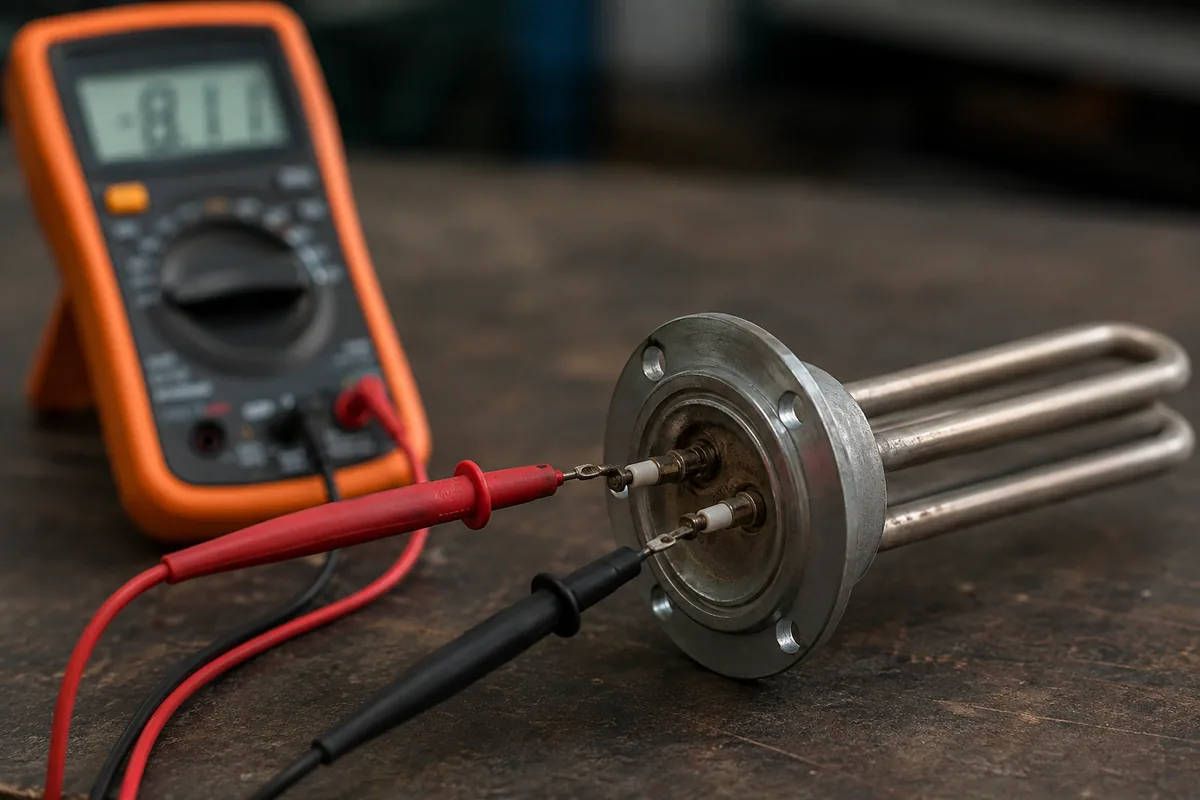

2. Измерение мультиметром по шагам
- Полностью обесточьте водонагреватель.
- Снимите клеммы с ТЭНа, чтобы не мерить цепь через проводку и термостат.
- Поставьте мультиметр в режим Ом, обычно предел 200 Ом.
- Приложите щупы к двум выводам ТЭНа.
- Сравните показание с расчётным значением для вашей мощности.
Что говорят цифры: близко к 32 Ом — ТЭН 1,5 кВт живой; около 24 Ом — 2 кВт живой; 0–1 Ом — подозрение на короткое замыкание внутри ТЭНа; обрыв, OL или бесконечность — спираль перегорела, ТЭН под замену.
3. Проверка пробоя на корпус
Это отдельный тест, и именно он объясняет, почему бойлер бьёт током или выбивает УЗО. Один щуп ставят на корпус ТЭНа или фланец, второй — по очереди на каждый вывод. У исправного ТЭНа изоляция высокая: норма не ниже 20 МОм. Если сопротивление на корпус маленькое — есть пробой, и ТЭН меняют.
Мультиметр показал нормальное сопротивление, а бойлер всё равно бьёт током — как так?
Сопротивление спирали и пробой на корпус — это разные вещи. Спираль может быть цела (24–32 Ом), но при этом изоляция пробита на корпус, и ток уходит в воду. Такой пробой обычный тестер часто не видит — нужен мегаомметр и проверка сопротивления между выводом и корпусом ТЭНа.
Почему меряют без клемм
Частая ошибка новичка — прозванивать ТЭН, не снимая провода. Тогда мультиметр меряет не сам ТЭН, а всю цепь вместе с термостатом и проводкой, и показание получается недостоверным: термостат может быть разомкнут, и прибор покажет обрыв там, где ТЭН цел. Поэтому клеммы обязательно снимают и щупы ставят прямо на выводы нагревателя. Второй момент — контакт щупов: окисленный или обросший накипью вывод даёт завышенное сопротивление. Перед замером место контакта зачищают, иначе «лишние» омы собьют вас с толку и здоровый ТЭН покажется подсевшим.
Что делать с результатом
Обрыв, короткое замыкание или пробой на корпус — все три случая означают замену ТЭНа, ремонту он не подлежит. Если же сопротивление в норме и пробоя нет, а бойлер не греет — причина не в ТЭНе: смотрят термостат, датчик, термозащиту и питание. Мультиметр тут экономит время, отсекая или подтверждая нагреватель за пару минут.
Свои омы и диаметр фланца подставьте в калькулятор подбора ТЭНа — сразу видно мощность и ток.
Частые вопросы
Как проверить ТЭН водонагревателя мультиметром?
В два этапа: измерить сопротивление между выводами (сравнить с расчётом R=U²/P) и проверить пробой на корпус. Прибор обязательно обесточить и снять клеммы с ТЭНа перед измерением.
Какое сопротивление должно быть у исправного ТЭНа?
Для 220 В: у 1,5 кВт около 32 Ом, у 2 кВт около 24 Ом, у 2,5 кВт около 19 Ом. Допустимо отклонение примерно ±10–15% от расчётного значения.
Что показывает мультиметр у сгоревшего ТЭНа?
Обрыв, OL или бесконечность — спираль перегорела. Значение 0–1 Ом — короткое замыкание внутри ТЭНа. В обоих случаях ТЭН меняют.
Как проверить пробой ТЭНа на корпус?
Один щуп на корпус или фланец, второй по очереди на выводы. У исправного ТЭНа сопротивление изоляции не ниже 20 МОм. Малое сопротивление на корпус — пробой, ТЭН под замену.
Почему сопротивление в норме, а бойлер бьёт током?
Спираль может быть цела, но изоляция пробита на корпус. Обычный тестер такой пробой часто не ловит — нужен мегаомметр для проверки сопротивления между выводом и корпусом.
