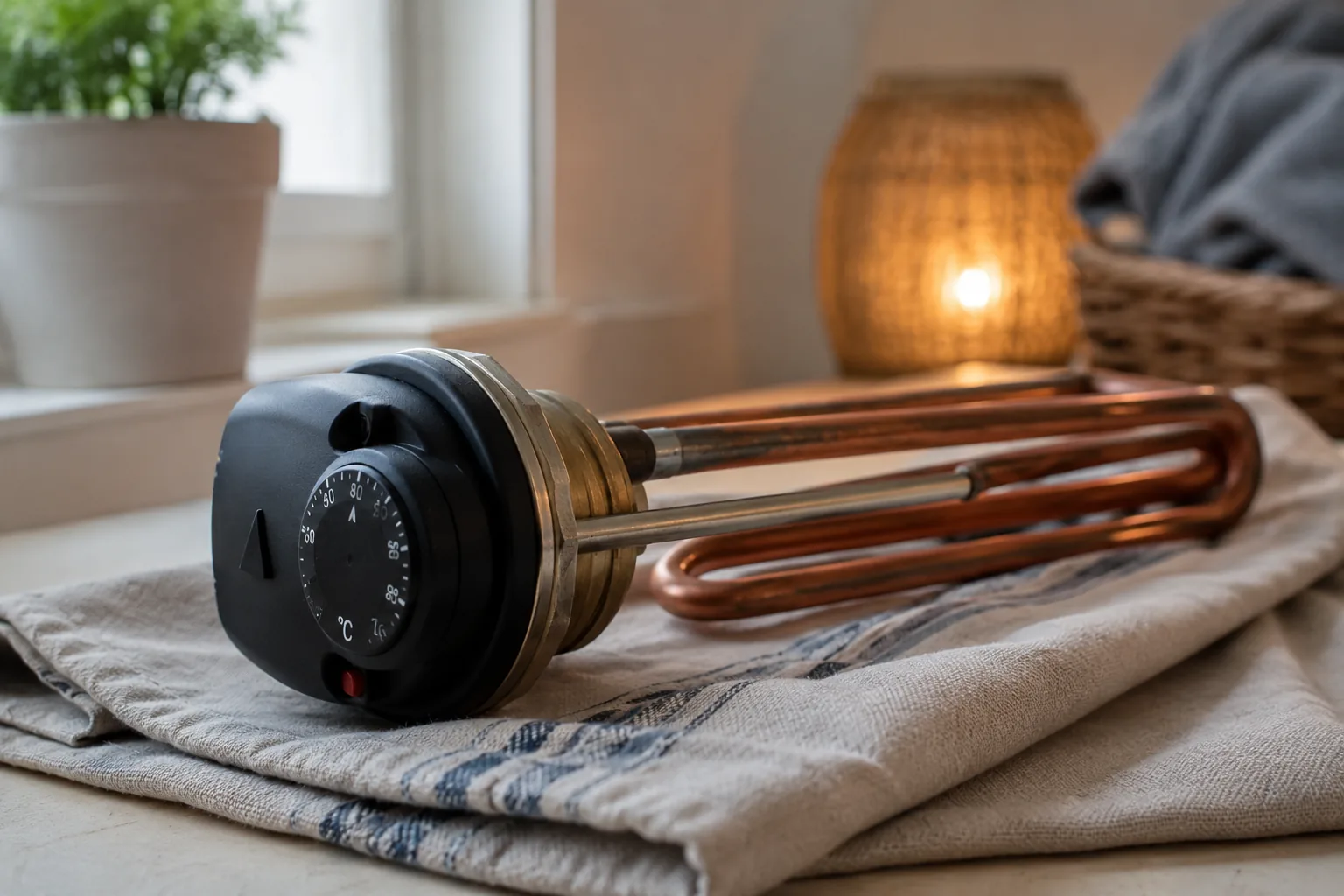

ТЭН с терморегулятором - это единый блок, в котором нагревательный элемент (обычно медный, нержавеющий или стальной) и термостат объединены в одной гильзе. Такая конструкция упрощает замену, экономит время и чаще всего встречается в бойлерах малого и среднего объёма - от 10 до 80 литров. Если у вас дома стоит накопительный водонагреватель Thermex, Ariston, Polaris или Garanterm, вы почти наверняка держали в руках именно такой узел.
За неделю до Нового года у меня в сервисе раздался звонок: клиент из частного дома, бойлер на 50 литров фирмы Garanterm, греет еле-еле. Приехал - а там родной стальной ТЭН с терморегулятором, похоже, лет 7 простоял. Гильза термостата забита накипью под завязку, сам термостат щёлкает через раз. Замена заняла 40 минут, потому что всё в одном флаконе. Вот тогда я и подумал: пора объяснить, чем такие ТЭНы отличаются от раздельных и кому они нужны.
Что такое ТЭН с терморегулятором внутри
Представьте обычную сухую или мокрую трубку - фланец, сама трубка U-образная или в форме кольца. А в торце фланца - отверстие, куда вставляется термостат. В классическом раздельном варианте термостат идёт отдельно: вы сначала крепите ТЭН, а потом защёлкиваете или прикручиваете термостат снаружи. В комбинированном варианте терморегулятор уже сидит внутри герметичной гильзы, которая является частью фланца. Это значит: вытащили старый блок - вставили новый - подключили провода. Никакой возни с отдельной установкой датчика, никаких люфтов и окисленных контактов в зоне гильзы.
Типичная погрешность термостата в таком блоке - +/- 3-5 °C. Этого хватает для бытового использования, но для точного поддержания температуры (например, для душа с мягкой водой) лучше ставить внешний терморегулятор.
Материал трубки - чаще всего медь (хорошая теплопередача, но боится сухого хода) или нержавеющая сталь (INCOLOY, AISI 304). Реже - чёрная сталь, но такое встречается в дешёвых бойлерах и живёт максимум 2-3 года. Ресурс термостата в комбинированном блоке обычно около 10 000 циклов - это примерно 3-4 года при активном использовании.
Устройство: из чего состоит блок
Конструкция простая, но каждая деталь влияет на срок службы:
- Фланец - оцинкованная сталь или латунь. Крепится к баку через прокладку. Диаметр: стандартные 1.5 с половиной дюйма (42 мм) или 2 дюйма (65 мм).
- Нагревательный элемент - трубка с нихромовой спиралью внутри, засыпанная периклазом. Мощность: от 1,0 до 2,5 кВт для бытовых моделей. Длина трубки - 250-450 мм.
- Гильза термостата - пустая трубка внутри фланца, куда вставляется биметаллический или капиллярный терморегулятор. У дешёвых блоков гильза тонкая (0,5 мм) - может лопнуть при замерзании.
- Сам терморегулятор - обычно механический, с поворотным штоком. Температурный диапазон: от 30 до 75 °C. Есть встроенная защита от перегрева (автоматический сброс при 85-95 °C).
Ещё бывают варианты с термовыключателем аварийной остановки (он же тепловое реле). Он просто разрывает цепь при превышении 110-120 °C, после чего требует ручного сброса - это стандарт для большинства европейских производителей.
Как это работает - проще пареной репы
Подаёте напряжение на контакты ТЭНа. Спираль греется, передаёт тепло воде. Термостат стоит прямо в потоке - его капиллярная трубка или биметаллическая пластина реагирует на температуру воды в гильзе. Когда вода достигает заданного вами значения (например, 60 °C), контакты термостата размыкаются, и питание снимается. Остывает вода на 5-7 градусов - контакты замыкаются, нагрев возобновляется. Всё. Без электроники, без плат.
Обратите внимание: если термостат срабатывает слишком часто (раз в 5-7 минут при выключенном водоразборе), скорее всего, танк набирает холодную воду через обратный клапан или есть утечка.
Для каких бойлеров подходит такой ТЭН
Это не универсальная вещь. Комбинированные блоки ставятся на:
| Тип бойлера | Объём бака | Тип фланца | Мощность (кВт) |
|---|---|---|---|
| Накопительные малые (кухонные) | 10-15 л | 42 мм (1,5 дюйма) | 1,0-1,5 |
| Накопительные средние | 30-50 л | 42 или 65 мм | 1,5-2,0 |
| Накопительные большие | 65-80 л | 65 мм (2 дюйма) | 2,0-2,5 |
| Некоторые «сухие» ТЭНы | 15-80 л | спецфланец | 1,5-2,0 |
Не подходит ТЭН с терморегулятором для:
- бойлеров косвенного нагрева - там отдельный датчик и внешний термостат;
- проточных водонагревателей - там нет гильзы;
- больших баков (100+ литров) - обычно там ставят два ТЭНа или раздельную систему;
- бойлеров с управлением через электронный блок - там нужен датчик с сопротивлением, а не механический термостат.
Плюсы и минусы: что я видел за 10 лет ремонтов
Плюс: меняется за 20-30 минут. Нужен только ключ на 32 или 55 (под фланец) и плоская отвёртка. Никаких танцев с бубном вокруг термостата. У клиентов это часто первое, что они могут заменить сами без вызова мастера.
Из личного опыта: примерно в 40% случаев, когда человек покупает отдельный термостат для старого бойлера, он оказывается с неподходящим типом крепления или длиной капилляра. С блоком «ТЭН+терморегулятор» такой проблемы нет - всё подогнано под норму прямо с завода.
Минусы:
- Если выходит из строя только термостат, менять приходится целый блок. Цена: 1000-2000 рублей за средний (для сравнения: отдельный термостат - 400-700 рублей).
- Меньше гибкости в настройке - не получится поставить цифровой термостат с PID-регулированием, только механику.
- На бойлерах с толстым слоем накипи гильза термостата забивается быстрее, так как дно фланца - зона застоя воды.
Замена своими руками - реальная история
Берём стандартный случай: бойлер Ariston SG 50 на 50 литров, 2018 года выпуска, греет не выше 40 °C. С вероятностью 90% там сгорел контакт термостата или накипь блокирует теплоотдачу. Замена блока занимает:
Обесточить и слить воду
Отключите автомат на щитке. Слейте воду через клапан сброса или отсоедините подводку. Если клапан забит - открутите шланги, держа ведро.
Снять старый фланец
Ключом на 55 открутите гайку на 6 граней (на больших баках) или открутите болтовой фланец. Тяните на себя - готовьте тазик, остатки воды вытекут.
Извлечь блок и оценить
Осмотрите гильзу термостата - если внутри плотный налёт, почистите её мягкой щёткой. Проверьте термостат тестером: при комнатной температуре между общим и нормально замкнутым контактом должно быть 0 Ом. После нагрева паяльником до 70 °C контакты размыкаются.
Установить новый блок
Смажьте прокладку силиконовой смазкой или мылом (не густой). Вставьте блок в бак, затяните гайку от руки, потом на пол-оборота ключом. Не перетягивайте - лопнет.
Залить воду, проверить
Откройте горячий кран, пустите воду в бойлер. Когда из крана пойдёт вода без воздуха, закройте кран. Включите автомат, выставите 60-70 °C. Ждите 30 минут - проверьте температуру на ощупь.
Совет от практика: если вы меняете ТЭН на нержавеющий, не крутите его докрасна. Нержавеющая сталь хуже сжимается при затяжке, можно сорвать резьбу на баке.
Чек на что обратить внимание при покупке
Когда менять и что чаще ломается
Средний срок службы комбинированного ТЭНа с терморегулятором - 3-5 лет. В регионах с жёсткой водой (например, Липецкая, Самарская области) - 2-3 года. Чаще всего выходит из строя:
- термостат - биметаллическая пластина теряет упругость после 10-15 тысяч циклов, перестаёт размыкать контакты;
- сама спираль - перегорает из-за завоздушенности или сухого включения;
- гильза термостата - трескается при разморозке бака (зимой в неотапливаемом помещении);
- контакты на фланце - окисляются под резиновой прокладкой, если бак течет.
Важно: если вы заметили, что бойлер стал часто отключаться по тепловой защите, не игнорируйте это. Частая причина - слой накипи на ТЭНе толщиной более 3 мм. Если не замените блок вовремя, бак может лопнуть или проводка начнёт греться.
Из личной статистики: из 100 обращений за последние два года 36 были по замене всего блока, 22 - только термостата (когда отдельный), остальные - чистка и установка анода. ТЭН с терморегулятором в сборе - это как картридж для принтера: проще купить новый, чем чинить старый.
Если у вас бойлер с внутренним фланцем (например, некоторые модели Thermex Flat), где доступ через днище - комбинированный блок с терморегулятором будет спасением. Менять отдельный термостат там неудобно, а блок выходит целиком за 10 минут. Для таких случаев я держу в запасе 3-4 типоразмера - 42 мм на 1,5 кВт и 65 мм на 2 кВт. Золотой стандарт для дома.
Частые вопросы
Как понять, что ТЭН с терморегулятором сгорел?
Включите бойлер, поставьте руку на корпус в зоне фланца. Если через 5-10 минут металл холодный, а вы не слышите щелчка термостата - скорее всего, либо спираль в обрыве, либо термостат завис. Проверьте тестером: на входных контактах должно быть 220 В, на выходе ТЭНа - сопротивление 20-30 Ом (для 1,5 кВт). Если обрыв или бесконечность - меняйте блок.
Можно ли заменить только терморегулятор в комбинированном блоке?
Технически можно, если термостат отдельный и вставляется в гильзу снаружи (есть винт или защелка). Но проблема в том, что китайские производители часто ставят нестандартный капилляр - 150-200 мм, а вы купите 250 мм. В трёх случаях из пяти гильза не подходит. Я рекомендую менять целиком: это быстрее и надёжнее, чем искать совпадающий термостат.
Какой ТЭН с терморегулятором лучше - медный или нержавеющий?
Для жёсткой воды (Ca > 3,5 мг-экв/л) я ставлю нержавеющий INCOLOY или AISI 304. Он не боится накипных отложений, служит 5-7 лет. Медь хороша в регионах с мягкой водой (менее 2 мг-экв/л) - она греет быстрее, но на накипи перегорает за 2-3 года. Медь дешевле на 300-500 рублей, но две замены выйдут дороже одной нержавейки. Мой выбор - нержавейка.
На бойлер 30 литров какой мощности брать блок?
Оптимум - 1,5 кВт. Слишком большой 2 кВт нагреет воду за 12 минут, но создаст нагрузку на проводку и автомат (ток 9 А, а 1,5 кВт берёт 6,8 А). Для 30 литров лучше выбрать 1,5 кВт: нагрев с 10 до 60 °C займёт примерно 40 минут. Если у вас слабая проводка (алюминий 1,5 мм²) - 1,0 кВт, но ждать будете дольше.
Почему после замены ТЭНа с терморегулятором вода стала тёплой, а не горячей?
Три причины: 1) термостат выкручен ниже 60 °C - проверьте шкалу на корпусе, часто люди случайно крутят колесо; 2) плохой контакт гильзы с термостатом - вытащите термостат, проверьте, чтобы он входил плотно, без люфта; 3) накипь уже наросла на новом блоке - за неделю? маловероятно. И ещё: убедитесь, что обратный клапан не травит воду в холодную линию.
Где найти артикул для заказа ТЭНа с терморегулятором на Ariston 50 литров?
Снимите старый блок, на фланце сбоку есть маркировка: например, 584064 (для Ariston SG50). Или пробивайте по модели на сайте производителя: Ariston SG50 - артикулы 65001568, 65001569 (1,5 кВт). Если маркировки нет, меряйте: диаметр фланца, межцентровое расстояние отверстий, длину трубки. Или звоните в магазин с фото - они подскажут.
