У бойлеров Timberk стандартная посадка фланца 64 мм (реже 70 мм), мощность 1.0-2.0 кВт, анод на резьбу М4 или М6. ТЭНы взаимозаменяемы с Polaris (тип RF), а лучшая замена штатному медному - Thermowatt. Главное при подборе - сверить посадочный диаметр и длину трубки, иначе новый ТЭН просто не встанет в бак.
Главный параметр: посадочный фланец Timberk
У 90% бойлеров Timberk (серии SWH FSM, FSL, FSE, FE) фланец круглый, диаметром 64 мм. Это стандарт для бренда. Встречаются модели с фланцем 70 мм - обычно это старые серии или бойлеры объемом 80+ литров с усиленным креплением. Перед заказом обязательно снимите старый ТЭН и измерьте диаметр фланца штангенциркулем. Ошибка в 2-3 мм - и ТЭН не встанет в уплотнительное кольцо, вода пойдет мимо бака.
Фланец Timberk - тип RF (Round Flange). Это значит, что он крепится на 4 болта снаружи, а внутри бака стоит резиновая прокладка. У Polaris и некоторых моделей Atlantic такой же тип посадки. Если у вас Polaris - ТЭН от Timberk подойдет один в один. Но не путайте с Ariston или Thermex: у них фланец другой формы (овальный или с выступом).
Совет практика: если на фланце вашего Timberk написано «64 mm» или «RF 64» - это стандарт. Если нет цифр - меряйте сами. Штангенциркуль стоит 200-300 рублей, а ошибка с ТЭНом - потерянные 2-3 дня и возврат.
Мощность и длина трубки: что реально влезет

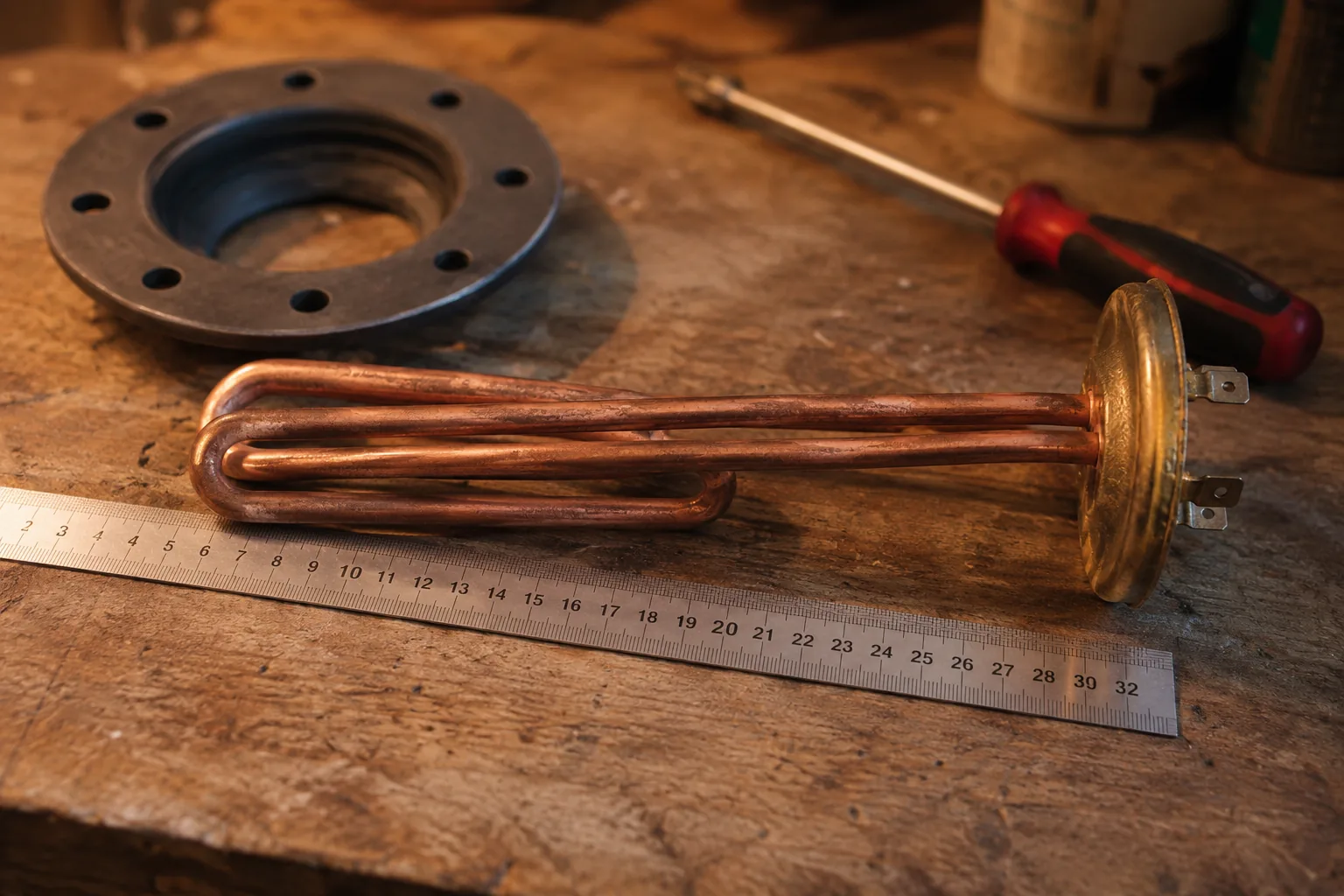

Timberk ставит ТЭНы мощностью 1.0, 1.5 или 2.0 кВт. Чаще всего встречается 1.5 кВт - это золотая середина для бойлеров на 30-80 литров. Но мощность - не главное. Критична длина трубки ТЭНа (от фланца до конца изгиба). У Timberk стандартная длина - 270-290 мм. Если поставить короче (220-240 мм) - мощность упадет, вода будет греться дольше. Если длиннее (320+ мм) - трубка упрется в дно бака или в стенку. Это прямой риск пробоя: ТЭН может замкнуть на корпус.
Пример: для Timberk SWH FSM5 50 V (50 литров) штатный ТЭН - 1.5 кВт, длина 280 мм. Для SWH FSE 80 V (80 литров) - 2.0 кВт, длина 290 мм. Если у вас 30-литровый бойлер - там ТЭН короче, около 220 мм, но это редкость. Проверьте по старому ТЭНу: если на нем нет маркировки длины - измерьте рулеткой от края фланца до края трубки.
Материал оболочки: медь или нержавейка?
Штатные ТЭНы Timberk - медные, усиленные. Медь лучше отводит тепло, меньше подвержена коррозии в мягкой воде, служит 3-5 лет при нормальном аноде. Но если вода жесткая (свыше 5 мг-экв/л), на меди быстрее растет накипь. Трубка может перегреться локально и лопнуть. В таких регионах (юг России, Казахстан) я рекомендую ставить ТЭН из нержавейки в колбе.
Нержавеющие ТЭНы Timberk встречаются реже, обычно в колбе (сухой ТЭН). Они не контактируют с водой - накипи нет, срок службы 7-10 лет. Но стоят дороже: медный ТЭН - 500-700 рублей, нержавеющий в колбе - 1200-1500 рублей. Если у вас модель с «сухим» ТЭНом (например, Timberk SWH FSM5 V с пометкой «Dry»), менять его нужно только на такой же - медный туда не встанет, колба не подходит по диаметру.
| Материал ТЭНа | Срок службы | Цена (ориентир) | Для какой воды |
|---|---|---|---|
| Медь (штатный) | 3-5 лет | 500-700 руб. | Мягкая/средняя |
| Нержавейка (в колбе) | 7-10 лет | 1200-1500 руб. | Жесткая/любая |
| Нержавейка (открытый) | 4-6 лет | 800-1000 руб. | Средняя/жесткая |
Анод: М4 или М6 - не перепутайте резьбу
Магниевый анод в Timberk крепится к фланцу ТЭНа винтом. Резьба бывает М4 (диаметр 4 мм) или М6 (6 мм). Если купить анод с другой резьбой - он либо не закрутится, либо болт будет болтаться. У Timberk чаще стоит анод М6 - это стандарт для бойлеров объемом от 50 литров. На 30-литровых моделях может быть М4. Смотрите на старый анод: если он сгнил полностью, резьбу видно на болте фланца. Если сомневаетесь - берите универсальный анод с переходником (есть в продаже за 200-300 рублей), он подходит и под М4, и под М6.
Менять анод нужно раз в 1-2 года, иначе ТЭН сгорит за 6-8 месяцев. У Timberk анод короткий (около 100-120 мм), но это нормально для объема до 80 литров. Если поставить анод длиннее (150 мм) - он просто не влезет в бак, упрется в стенку.
Важно: не пытайтесь поставить ТЭН без анода. Даже если он новый и «нержавеющий», без анода коррозия начнется через 3-4 месяца. Анод - расходник, он берет удар на себя. Экономия на аноде в 200 рублей обернется заменой бака за 3000-4000 рублей.
Как подобрать ТЭН по модели Timberk: пошаговая инструкция
Шаг 1: Найдите маркировку модели
На шильдике бойлера (обычно сбоку или снизу) написано: SWH FSM5 50 V, SWH FSE 80 V, SWH FSL 30 U и т.д. Запишите модель и объем. Это нужно для точного поиска.
Шаг 2: Снимите старый ТЭН
Отключите бойлер от сети, слейте воду, открутите 4 болта фланца. Вытащите ТЭН. Измерьте диаметр фланца (64 или 70 мм) и длину трубки от фланца до конца. Заодно посмотрите резьбу анода (М4 или М6).
Шаг 3: Сравните с каталогом
Ищите ТЭН с такими же параметрами: фланец 64 мм (RF), мощность 1.5 кВт, длина 280 мм. Если модель редкая (например, 30 литров) - параметры могут отличаться. Не берите «универсальный» ТЭН без замера - он может не подойти.
Шаг 4: Выберите материал
Для мягкой воды (до 3 мг-экв/л) - медь. Для жесткой - нержавейка в колбе или открытая. Если стоит «сухой» ТЭН - берите только такой же.
Шаг 5: Проверьте контакты
У Timberk контакты под винт М4. Если у нового ТЭНа клеммы под другой винт - придется перепаивать или менять проводку. Лучше брать ТЭН с родными контактами.
Взаимозаменяемость: что подходит от других брендов
ТЭНы Timberk и Polaris - взаимозаменяемы на 90%. У обеих марок фланец 64 мм тип RF, одинаковая длина трубок (270-290 мм). Если у вас Polaris - смело ставьте ТЭН от Timberk, и наоборот. Но есть нюанс: у Polaris мощность иногда 1.3 кВт вместо 1.5 кВт. Разница небольшая, но время нагрева вырастет на 10-15%. Лучше сверять мощность по старому ТЭНу.
С другими брендами сложнее. Ariston - фланец овальный, не подходит. Thermex - фланец 60 мм или 70 мм с другой формой прокладки. Atlantic - фланец 64 мм, но длина трубок часто короче (240-260 мм). Только если замерить - можно подобрать, но риск ошибки выше. Поэтому для Timberk я рекомендую или родной ТЭН, или Thermowatt (итальянский бренд) - они делают ТЭНы под заказ для многих производителей, в том числе для Timberk. Thermowatt чуть дороже (на 100-200 рублей), но качество сборки лучше: трубка толще, контакты долговечнее.
Проверенный факт: ТЭН Thermowatt с фланцем 64 мм и длиной 280 мм ставится в Timberk SWH FSM5 50 V без доработок. Срок службы - 5-7 лет при своевременной замене анода.
Частые ошибки при подборе
Где смотреть маркировку на ТЭНе
На старом ТЭНе Timberk обычно есть наклейка или гравировка. Там написано: мощность (1.5 kW), напряжение (220 V), иногда диаметр фланца (64 mm). Если наклейка стерлась или сгорела - ориентируйтесь на замеры. На новых ТЭНах (например, Thermowatt) маркировка четкая: серия, мощность, длина. Сохраните эти данные - при следующей замене не придется снова все мерить.
Если модель бойлера старая (выпуск до 2015 года), ТЭН может быть нестандартным. Например, Timberk SWH FSE 100 V (100 литров) иногда ставили фланец 70 мм и ТЭН на 2.5 кВт. В таких случаях лучше искать ТЭН по VIN-коду бойлера (на шильдике) или звонить в сервисный центр Timberk. Но это редкость - 95% моделей идут на стандарте 64 мм.
Нюансы установки: что проверить перед монтажом
Перед тем как ставить новый ТЭН, проверьте уплотнительное кольцо. У Timberk оно резиновое, черное, диаметром 64 мм. Если кольцо старое, треснуло или сплющилось - замените новым (стоит 50-100 рублей). Иначе вода будет капать по фланцу. Также проверьте болты крепления: они должны быть из нержавейки. Если болты ржавые - замените на новые (комплект из 4 болтов с гайками - 100-150 рублей).
При установке не затягивайте болты слишком сильно - резиновое кольцо может выдавиться, и появится течь. Затягивайте крест-накрест, равномерно. После установки включите воду, проверьте на утечку. И только потом подключайте питание. Если ТЭН сухой (в колбе) - убедитесь, что колба заполнена водой перед включением. Включение сухого ТЭНа сожжет его за 2-3 секунды.
Частые вопросы
Какой ТЭН подходит для Timberk SWH FSM5 50 V?
Для этой модели нужен ТЭН с фланцем 64 мм (тип RF), мощностью 1.5 кВт, длиной трубки 280 мм, анод М6. Материал - медь или нержавейка. Подойдет Thermowatt или родной Timberk. Если ставите Polaris - проверьте мощность (может быть 1.3 кВт вместо 1.5 кВт).
Можно ли поставить ТЭН от Polaris в бойлер Timberk?
Да, можно. У обеих марок фланец 64 мм тип RF и одинаковая геометрия. Главное - сверить мощность и длину трубки. У Polaris часто 1.3 кВт, что чуть медленнее греет. Если длина совпадает (270-290 мм) - ставьте без проблем.
Какой диаметр фланца у ТЭНа Timberk?
У 90% моделей - 64 мм. У старых или крупных бойлеров (80+ литров) может быть 70 мм. Чтобы не ошибиться, снимите старый ТЭН и измерьте диаметр штангенциркулем. Если нет инструмента - посмотрите на маркировку на фланце (обычно написано «64 mm»).
Нужно ли менять анод при замене ТЭНа на Timberk?
Да, обязательно. Анод - расходник, он защищает бак от коррозии. Если старый анод сгнил (а он сгнил, раз вы меняете ТЭН), новый ТЭН без анода сгорит за 6-8 месяцев. Берите анод с резьбой М6 (стандарт для Timberk) или универсальный с переходником.
Чем отличается медный ТЭН от нержавеющего для Timberk?
Медный - штатный, дешевле (500-700 руб.), но быстрее обрастает накипью в жесткой воде. Служит 3-5 лет. Нержавеющий в колбе - дороже (1200-1500 руб.), не контактирует с водой, накипи нет, служит 7-10 лет. Для жесткой воды лучше нержавейка, для мягкой - медь.
Почему новый ТЭН не влезает в бойлер Timberk?
Самая частая причина - несовпадение диаметра фланца. Вы купили ТЭН на 60 мм или 70 мм, а нужно 64 мм. Или длина трубки больше 290 мм - упирается в стенку бака. Снимите старый ТЭН, измерьте все параметры (диаметр, длину, резьбу анода) и ищите точную замену. Универсальные ТЭНы часто не подходят.
