Когда покупаешь ТЭН на замену, первый вопрос продавца — «какой у вас фланец?». Многие теряются: слово знакомое, а что мерить, непонятно. Разберём, что такое фланец, какие бывают размеры и как снять их с бойлера за пару минут, чтобы новый ТЭН сел на место без переделок.
Фланец простыми словами
Фланец — это металлическая или пластиковая площадка на торце ТЭНа, которой он крепится к баку водонагревателя. На фланце сидят сама трубка нагревателя, гильза под термостат, а часто и посадка под магниевый анод. Через отверстия во фланце проходят шпильки или болты, которыми ТЭН притягивается к баку, а герметичность держит резиновая прокладка между фланцем и корпусом.
Ошибиться с фланцем — значит купить ТЭН, который физически не встанет: либо диаметр не тот, либо крепёж не совпадёт. Поэтому размер снимают заранее, до заказа.
Какие бывают фланцы
По типу крепления фланцы делятся на две большие группы.
Прижимной (болтовой)
Круглая или овальная площадка с несколькими отверстиями под болты. Прижимается к баку снаружи или изнутри. Самый частый вариант у накопительных бойлеров.
Резьбовой
ТЭН вкручивается в бак по резьбе, чаще всего 1¼ дюйма (G1¼). Встречается у части моделей и у бойлеров косвенного нагрева.
У прижимных фланцев ключевой размер — диаметр посадки. Ходовые значения: 48, 63, 64, 92 мм. Разница в 1 мм между 63 и 64 кажется мелочью, но прокладка на 64 не сядет герметично в посадку под 63. Мерить нужно точно.
Размеры и где встречаются
| Фланец | Тип | Где встречается |
|---|---|---|
| 48 мм | прижимной | компактные бойлеры, часть Thermex, Electrolux |
| 63–64 мм | прижимной | самый массовый размер, Thermex, Ariston, Garanterm |
| 92 мм | прижимной | крупные баки, часть Ariston |
| 1¼" (G1¼) | резьбовой | резьбовые модели, бойлеры косвенного нагрева |
Точные цифры по конкретной марке лучше сверять с тем, что снято с бака. Одна и та же марка на разных моделях ставит разные фланцы, поэтому «у меня Термекс» размер не определяет — про ТЭНы для Thermex есть отдельный разбор.
Как замерить фланец
Слейте воду и снимите старый ТЭН
Обесточьте бойлер, слейте бак, открутите фланец. Порядок — в статье как слить воду из водонагревателя.
Измерьте диаметр посадки

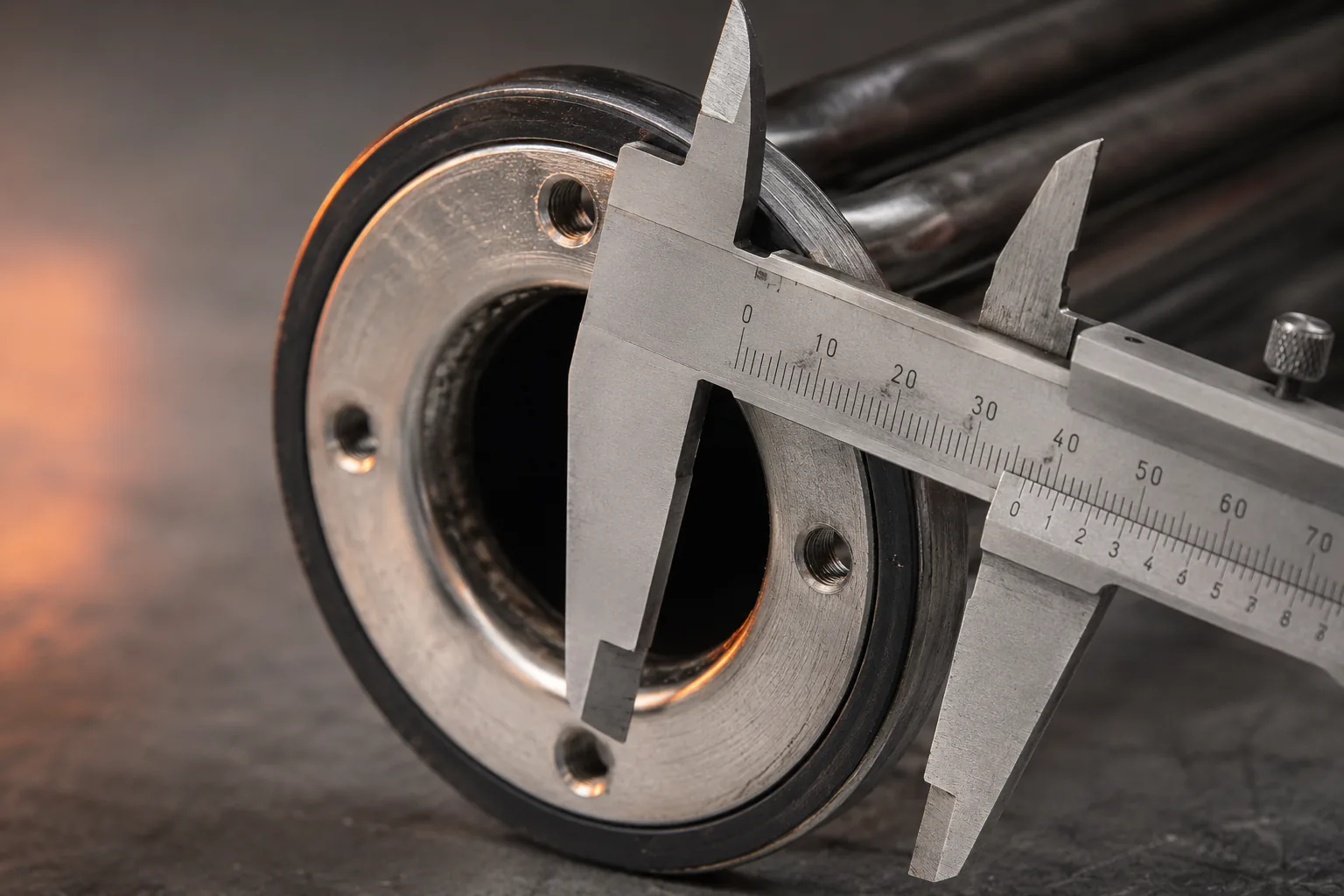

Штангенциркулем или линейкой замерьте диаметр круглой части фланца, которая входит в бак. Это и есть ваши 48, 63 или 64 мм.
Посчитайте отверстия и шаг
У прижимного фланца запомните число болтов и как они расположены. У резьбового — замерьте резьбу, чаще это 1¼ дюйма.
Замерьте длину трубки
Длина ТЭНа от фланца до конца не должна упираться в стенку бака. Слишком длинный не влезет, слишком короткий хуже прогреет.
Мокрый и сухой — фланец разный
У мокрого ТЭНа трубка выходит прямо в воду, фланец несёт нагреватель целиком. У сухого ТЭНа во фланце стоит керамическая или стальная колба, а сам нагревательный элемент вставляется внутрь неё и воды не касается. Поэтому мокрый ТЭН нельзя заменить сухим той же посадки без замены колбы — когда такая замена возможна, разобрали отдельно.
Материалы фланцев и их ресурс
Фланцы ТЭНов делают из нержавейки AISI 304 или 430, реже из углеродистой стали с цинковым покрытием или латуни. Нержавейка 304 (8-12% никеля) держит до 10 лет в обычной воде, 430 (без никеля) — около 5-7 лет, но дешевле на 30-40%. Стальной оцинкованный фланец стоит примерно в 2 раза меньше нержавеющего, но срок службы — 2-3 года: цинк вымывается, начинается коррозия. Латунные фланцы (сплав меди) устойчивы к соленой воде, но мягкие — при перетяжке резьба срывается. Для систем с антифризом или высоким pH (выше 8) используйте только нержавейку 304 или 316. Ресурс напрямую зависит от толщины фланца: 3 мм — стандарт для бытовых ТЭНов до 3 кВт, 5 мм — для промышленных (4-6 кВт).
Типичные ошибки при монтаже фланцевых ТЭНов
Первая ошибка — перетяжка болтов. Момент затяжки для фланца с прокладкой из паронита — 15-20 Н·м, для силикона — 10-12 Н·м. Перетяжка деформирует фланец (особенно тонкий 3 мм), появляется течь через 2-3 месяца. Вторая — грязь на уплотнительной поверхности. Даже песчинка 0,5 мм даёт капиллярную течь. Третья — несовпадение отверстий: если крепёж входит с натягом, фланец перекашивается, прокладка сдвигается. Четвертая — использование старой прокладки: паронит после сжатия не восстанавливается, силикон теряет эластичность через год. Пятая — установка без диэлектрической прокладки на стальной бак: гальваническая пара «нержавейка-сталь» ускоряет коррозию бака в 2-3 раза.
Когда стандартный фланец не подходит: переходники и нестандартные решения
Если отверстие в баке под фланец нестандартное (например, 72 мм вместо 63 или 82 мм вместо 80), используют ремонтные фланцы-переходники. Они представляют собой пластину из нержавейки толщиной 5 мм с центральным отверстием под ТЭН и периферийными под крепёж. Цена такого переходника — 500-800 рублей. Другой случай — старый бак с резьбовым ТЭНом (G1 1/4 или G2). Переделать на фланцевый можно через адаптер: гайка-переходник с резьбы на фланец. Но учтите: высота адаптера уменьшает полезный объём бака на 3-5 литров. Для баков с давлением выше 6 бар (например, паровые котлы) фланцы должны быть с усиленным бортом (высота 15-20 мм) и болтами М8-М10, иначе стандартные фланцы на 3 мм деформируются.
Герметизация фланцевого соединения: прокладки и усилие затяжки
Фланец ТЭНа уплотняется прокладкой. Чаще всего используют паронит (толщина 1–2 мм) или силикон (для пищевых и низкотемпературных сред). Паронит выдерживает до 300 °C, силикон – до 200 °C. Ресурс паронитовой прокладки при правильной затяжке – 2–3 года, затем она теряет эластичность и требует замены. Силикон служит дольше (4–5 лет), но деформируется при перетяжке.
Усилие затяжки болтов – 20–30 Н·м для фланцев из нержавейки с резьбой M8–M10. Превышение приводит к смятию прокладки и деформации фланца, недотяг – к протечкам. Накипь или грязь на уплотнительной поверхности фланца снижают герметичность уже через 6–12 месяцев. Перед каждой заменой ТЭНа очищайте фланец от старых остатков прокладки и осадка. Цена паронитовой прокладки – 30–50 рублей, силиконовой – 80–150 рублей.
Влияние режимов работы на срок службы фланца и ТЭНа
Частые циклы включения/выключения (более 20 раз в сутки) ускоряют усталость металла фланца: в нержавейке AISI 304 появляются микротрещины после 3–4 лет такой эксплуатации. При постоянной работе в режиме «нагрев–пауза» с перепадом температур 40–60 °C фланец из углеродистой стали теряет защитное покрытие за 1,5–2 года.
Превышение рабочей температуры (выше 85 °C для воды) увеличивает скорость коррозии в 1,5–2 раза. Если жесткость воды более 4 мг-экв/л, на фланце и ТЭНе образуется слой накипи 1–2 мм за год, что снижает теплопередачу на 10–15% и ведет к перегреву ТЭНа. Рекомендуемый срок замены фланцевого ТЭНа в водонагревателе с жесткостью воды до 3 мг-экв/л – 5–6 лет, при жесткости выше 7 мг-экв/л – 2–3 года. Установка магниевого анода увеличивает ресурс фланца на 1–2 года.
Частые вопросы
Что такое фланец у ТЭНа?
Это площадка на торце ТЭНа, которой он крепится к баку водонагревателя. На фланце сидят трубка нагревателя, гильза термостата и часто посадка под анод. Герметичность между фланцем и баком держит резиновая прокладка.
Как узнать размер фланца ТЭНа?
Снимите старый ТЭН и замерьте штангенциркулем диаметр круглой посадочной части: обычно это 48, 63, 64 или 92 мм. У резьбовых ТЭНов вместо диаметра меряют резьбу, чаще 1¼ дюйма.
Какие размеры фланцев бывают?
У прижимных ТЭНов ходовые диаметры 48, 63, 64 и 92 мм. Резьбовые ТЭНы вкручиваются по резьбе 1¼ дюйма. Самый массовый размер — 63–64 мм.
В чём разница между 63 и 64 мм?
Всего миллиметр, но прокладка от фланца 64 мм не сядет герметично в посадку под 63 мм и будет течь. Поэтому диаметр меряют точно штангенциркулем, а не на глаз.
Можно ли поставить ТЭН с другим фланцем?
Нет. Диаметр посадки и крепёж должны совпадать с баком, иначе ТЭН физически не встанет или потечёт. Подбирают строго по снятому размеру, лучше приложив старый ТЭН к новому.
Какой материал фланца лучше для жесткой воды?
Для жесткой воды (свыше 10 мг-экв/л) лучше всего нержавейка AISI 304 или 316. Латунь и оцинковка быстрее покрываются накипью и корродируют. Нержавейка 304 служит 8-10 лет без потери герметичности.
Можно ли использовать силиконовый герметик вместо прокладки?
Только как временная мера. Силиконовый герметик (нейтральный, кислотный не подходит) выдерживает до 90°C и 4-5 циклов замены ТЭНа. Для постоянной работы используйте паронитовую прокладку толщиной 2-3 мм — она держит 120°C и не выдавливается.
Что делать, если отверстия на фланце не совпадают с ответными?
Не рассверливайте фланец — это снижает его прочность. Лучше заказать новый фланец с нужным расположением отверстий (допуск ±0,2 мм). Если разница 1-2 мм, можно использовать овальные шайбы и слегка развальцевать отверстия в баке, но не более чем на 0,5 мм.
Не уверены, что подойдёт?
Пришлите фото шильдика бойлера или старого ТЭНа — подберём деталь по фланцу, длине и мощности и отправим по России.
