ТЭН подбирают не по названию бойлера, а по трём размерам: посадочный фланец, длина нагревателя и мощность. Совпали все три — деталь встанет, даже если марка бойлера другая. Разберём каждый параметр и как снять эти размеры со старого ТЭНа.
1. Посадочный фланец

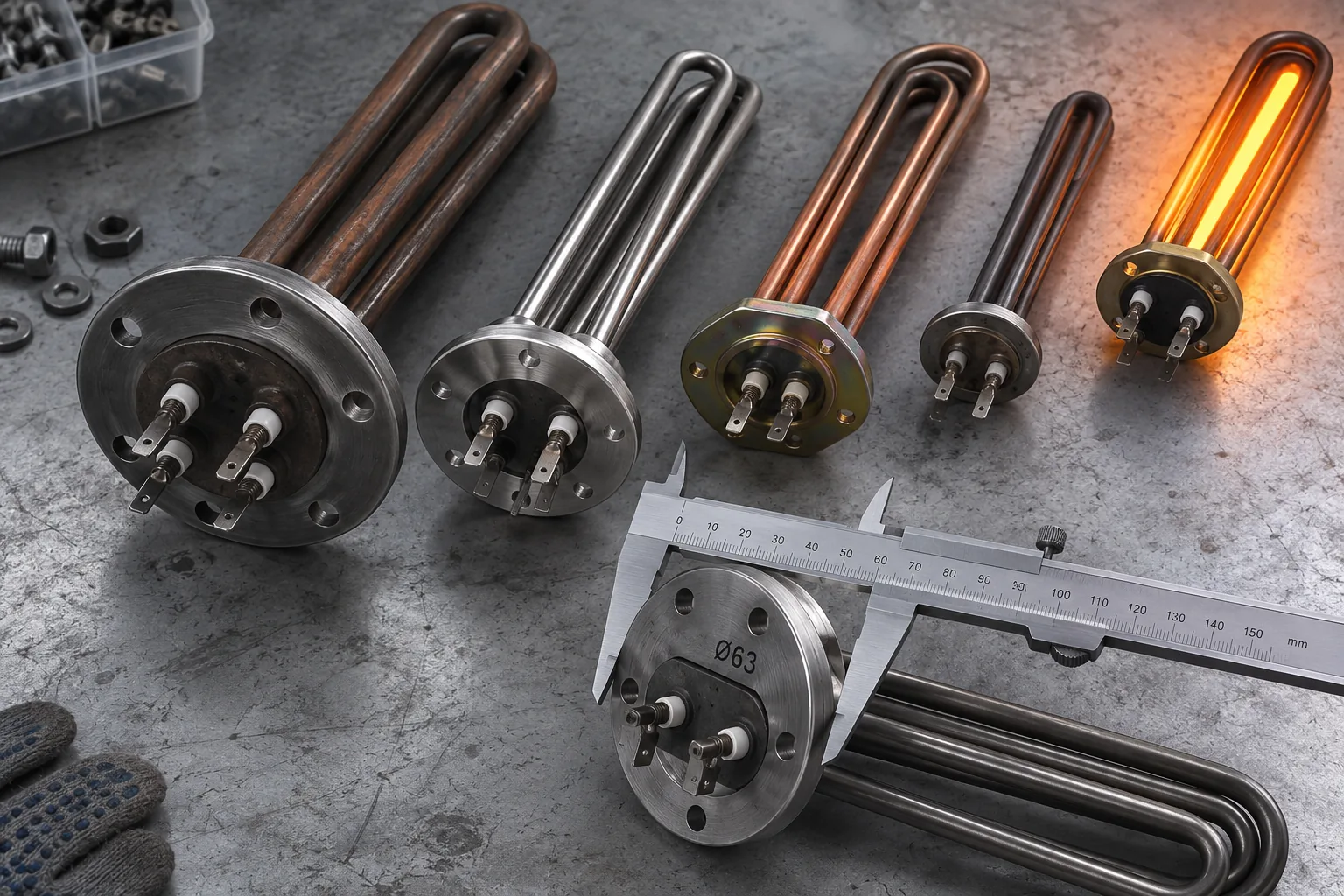

Это диаметр отверстия, которым ТЭН крепится к баку. Самые ходовые посадки — 48, 63 и 92 мм, реже встречается резьбовая на 1¼". Измерьте старый фланец штангенциркулем по посадочному кругу, а не по внешнему краю.
| Посадка | Где встречается | Тип крепления |
|---|---|---|
| Ø48 мм | Ariston, Ballu, часть Electrolux | болтовой фланец |
| Ø63 мм | многие узкие и плоские баки | болтовой фланец |
| Ø92 мм | Thermex и совместимые | болтовой фланец |
| резьба 1¼" | старые и напольные модели | вкручивается |
Если посадка нестандартная, проще взять ТЭН с фланцем 48 мм или на 64 мм — это две самые распространённые посадки.
2. Длина нагревателя
Меряется от опорной пластины фланца до кончика трубки. Слишком длинный упрётся в стенку бака, слишком короткий будет греть только верх и хуже перемешивать воду. Ориентир для бытовых баков — от 260 до 400 мм.
3. Мощность
Мощность влияет на скорость нагрева и на нагрузку на проводку. Правило простое: чем больше бак, тем мощнее ТЭН. Менять на более мощный, чем был, без запаса по проводке нельзя.
| Объём бака | Типичная мощность ТЭНа |
|---|---|
| 10–30 л | 1,25–1,5 кВт |
| 50–80 л | 1,5–2,0 кВт |
| 100–150 л | 2,0–3,0 кВт |
Мокрый или сухой — что ставить
Мокрый ТЭН
Контактирует с водой напрямую, дешевле, греет быстрее. Но обрастает накипью и требует чистки. Ставится в тот же фланец, что и стоял.
Сухой ТЭН
В защитной колбе, не касается воды, служит дольше и меняется без слива бака. Но подходит только если бак изначально рассчитан под колбу.
Поставить сухой вместо мокрого «в лоб» нельзя — нужна гильза в баке. Подробнее в статье можно ли поставить сухой ТЭН вместо мокрого.
Как снять размеры, если бойлер уже открыт
- Диаметр посадки — штангенциркулем по кругу отверстия фланца
- Длину — от пластины фланца до конца трубки нагревателя
- Мощность — с шильдика бойлера или со старого ТЭНа
- Число и расположение крепёжных болтов на фланце
Пример подбора: бойлер на 80 литров
Разберём на живом случае. Бойлер на 80 литров, на шильдике мощность 2000 Вт, старый ТЭН перегорел. Снимаем размеры: посадочный фланец 92 мм, длина трубки 300 мм, крепёж на болтах. Значит, ищем мокрый фланцевый ТЭН на 2 кВт, посадка 92 мм, длина около 300 мм.
Если хочется забыть про накипь на пару лет — вместо мокрого берут сухой стеатитовый ТЭН, но только если в баке есть колба под него. На 80 литров хватает и 1,5 кВт, просто нагрев будет чуть дольше: 2 кВт греют бак примерно за 2 часа, 1,5 кВт — за 2,5–3.
Три ошибки при подборе
- Меряют фланец по внешнему краю пластины, а не по посадочному кругу — берут заведомо больший размер
- Ставят ТЭН мощнее старого, не проверив проводку — 3 кВт на тонком проводе греют изоляцию
- Подбирают «по бойлеру», а не по размерам — марка ничего не гарантирует, внутри одной серии посадки разные
Резьбовой ТЭН на 1¼ дюйма
В старых и напольных бойлерах ТЭН крепится не на фланце, а на резьбе — просто вкручивается в бак через муфту. Подбор здесь проще: важны диаметр резьбы (обычно 1¼ дюйма, реже 1½) и длина трубки. Уплотнение тут кольцевое или пакля с герметиком. Если у вас такой бойлер, при покупке уточняйте именно резьбу, а не посадочный круг фланца.
Как читать маркировку старого ТЭНа
На фланце или у клемм часто выбита маркировка, и расшифровать её полезно: там зашита и мощность, и тип посадки. Цифры вида «2000W 230V» — это мощность и напряжение. Буквенное клеймо RF, RCF, RCA у распространённых серий указывает на тип фланца. Если маркировка стёрлась, ориентируйтесь на замеры штангенциркулем: они точнее любых буквенных обозначений.
Один ТЭН или два
В плоских и узких бойлерах вместо одного мощного ТЭНа ставят два по 700–1000 Вт. Это даёт греть в экономрежиме одним нагревателем, а быстрый нагрев включать обоими сразу. При замене важно не перепутать: если сгорел один, а второй рабочий, меняют неисправный, но лучше оба — второй уже на подходе. Определить, какой из них живой, поможет прозвонка мультиметром.
Что взять вместе с ТЭНом
Открытый бак — повод обновить расходники разом, чтобы не вскрывать бойлер повторно. Вместе с нагревателем берут новую прокладку фланца (старую не ставят, она уже спрессована) и магниевый анод, если прежний стёрся. Готовый комплект ТЭН + анод + прокладка закрывает всё сразу и гарантирует, что посадка и резьба совпадут.
Материал оболочки ТЭНа: медь, нержавейка, латунь
Медные ТЭНы лучше всего передают тепло, но в жёсткой воде на них быстрее образуется накипь. Срок службы до потери эффективности — 1,5–2 года при температуре выше 65 °C. Нержавеющие ТЭНы (сталь AISI 304 или 316) устойчивее к коррозии, но греют на 10–15 % дольше при той же мощности из-за меньшей теплопроводности. Латунные ТЭНы встречаются редко, в основном в резьбовом исполнении 1¼ дюйма: они дешевле, но при контакте с агрессивной водой (pH ниже 6,5) дают окислы, которые загрязняют бак. Для воды с жёсткостью выше 7 °Ж лучше брать нержавеющий ТЭН с магниевым анодом — накипь на нём держится слабее, чем на меди, и чистить можно реже, раз в год вместо полугода.
Если в бойлере уже стоял медный ТЭН, менять его на нержавеющий можно, но проверьте зазор между корпусом и стенкой бака: у нержавейки трубка толще на 0,3–0,5 мм, и в узкие гильзы (сухой ТЭН) она может не войти. Цена: медный ТЭН на 2 кВт — 400–600 руб., нержавеющий — 700–1000 руб. Разница окупается за 1–2 года за счёт меньшего расхода электроэнергии из-за накипи.
Влияние положения ТЭНа на срок службы
ТЭНы, установленные горизонтально, служат в среднем на 20–30 % меньше вертикальных при одинаковой воде. Причина: в горизонтальном положении пузырьки пара при закипании задерживаются под трубкой, вызывая локальный перегрев и микротрещины на оболочке. В бойлерах до 50 литров ТЭНы ставят снизу под углом 30–45°, что частично решает проблему. В моделях 80–100 литров часто используют два ТЭНа: нижний (основной) и верхний (догрев) — оба вертикальные, чтобы избежать парообразования.
Если бойлер изначально рассчитан на горизонтальный монтаж ТЭНа (например, некоторые модели Atlantic или Gorenje), не меняйте его на вертикальный без переделки фланца — изменится зона нагрева, и верхняя часть бака будет холодной. Практический совет: при замене старого ТЭНа в горизонтальном положении ставьте новый той же длины и формы (U-образный или спиральный), иначе срок службы упадёт до 6–8 месяцев. Для жёсткой воды (выше 10 °Ж) лучше сразу перейти на модель с сухим ТЭНом в гильзе — он не контактирует с водой и не боится пузырьков пара.
Частые вопросы
Как узнать нужную мощность?
Смотрите на шильдик бойлера или на маркировку старого ТЭНа. Ориентир: 1,5 кВт на бак до 80 литров, 2–3 кВт на 100–150 литров. Ставить мощнее без запаса по проводке нельзя.
Как измерить фланец?
Штангенциркулем по посадочному кругу отверстия в баке, а не по внешнему краю пластины. Ходовые посадки — 48, 63 и 92 мм.
Как подобрать по длине?
Меряйте от опорной пластины фланца до кончика трубки. Для бытовых баков это обычно 260–400 мм. Длинный упрётся в стенку, короткий будет плохо греть низ бака.
Подойдёт ли ТЭН от другой марки?
Да, если совпали посадка, длина и мощность. Бойлер значения не имеет — деталь встаёт по размерам, а не по бренду.
Что взять на замену старому?
Проще всего — комплект ТЭН с той же посадкой плюс новая прокладка и анод. Если сомневаетесь в размерах, пришлите фото старого нагревателя с линейкой, поможем подобрать.
Чем отличается фланцевый ТЭН от резьбового?
Фланцевый крепится болтами через посадочное отверстие 48–92 мм и стоит в большинстве современных бойлеров. Резьбовой вкручивается в бак, чаще на 1¼ дюйма, встречается в старых и напольных моделях.
Можно ли поставить ТЭН мощнее старого?
Только с оглядкой на проводку. Более мощный ТЭН греет быстрее, но сильнее нагружает провод и автомат. На тонкой проводке 3 кВт вместо 1,5 кВт греют изоляцию и опасны. Без запаса по сети мощность не повышают.
Какой материал ТЭНа лучше для дачи с перебоями воды?
Для дачи с частым отключением воды берите нержавеющий ТЭН: он не боится воздушных пробок при включении без воды, а медный может перегореть за 2–3 таких цикла. Мощность берите не выше 1,5 кВт, чтобы нагрев шёл медленнее и накипь не схватывалась намертво.
Можно ли ставить ТЭН мощнее, если проводка старая?
Нет, если сечение провода до бойлера меньше 2,5 мм² (медь) или 4 мм² (алюминий). Превышение мощности на 500 Вт даёт ток 2,2 А — для старой проводки это риск нагрева и короткого замыкания. Лучше оставить ту же мощность, но поставить ТЭН с терморегулятором на 55 °C, чтобы снизить нагрузку.
Почему новый ТЭН греет дольше старого, хотя мощность та же?
Проверьте, не забит ли бак накипью: если слой на стенках больше 5 мм, теплоёмкость снижается, и ТЭН тратит энергию на нагрев камня, а не воды. Очистите бак лимонной кислотой (200 г на 10 л воды, нагрев до 60 °C на 2 часа) — время нагрева вернётся к норме. Если не помогло, замените анод: изношенный анод даёт коррозию, которая ухудшает теплопередачу.
Не уверены, что подойдёт?
Пришлите фото шильдика бойлера или старого ТЭНа — подберём деталь по фланцу, длине и мощности и отправим по России.
