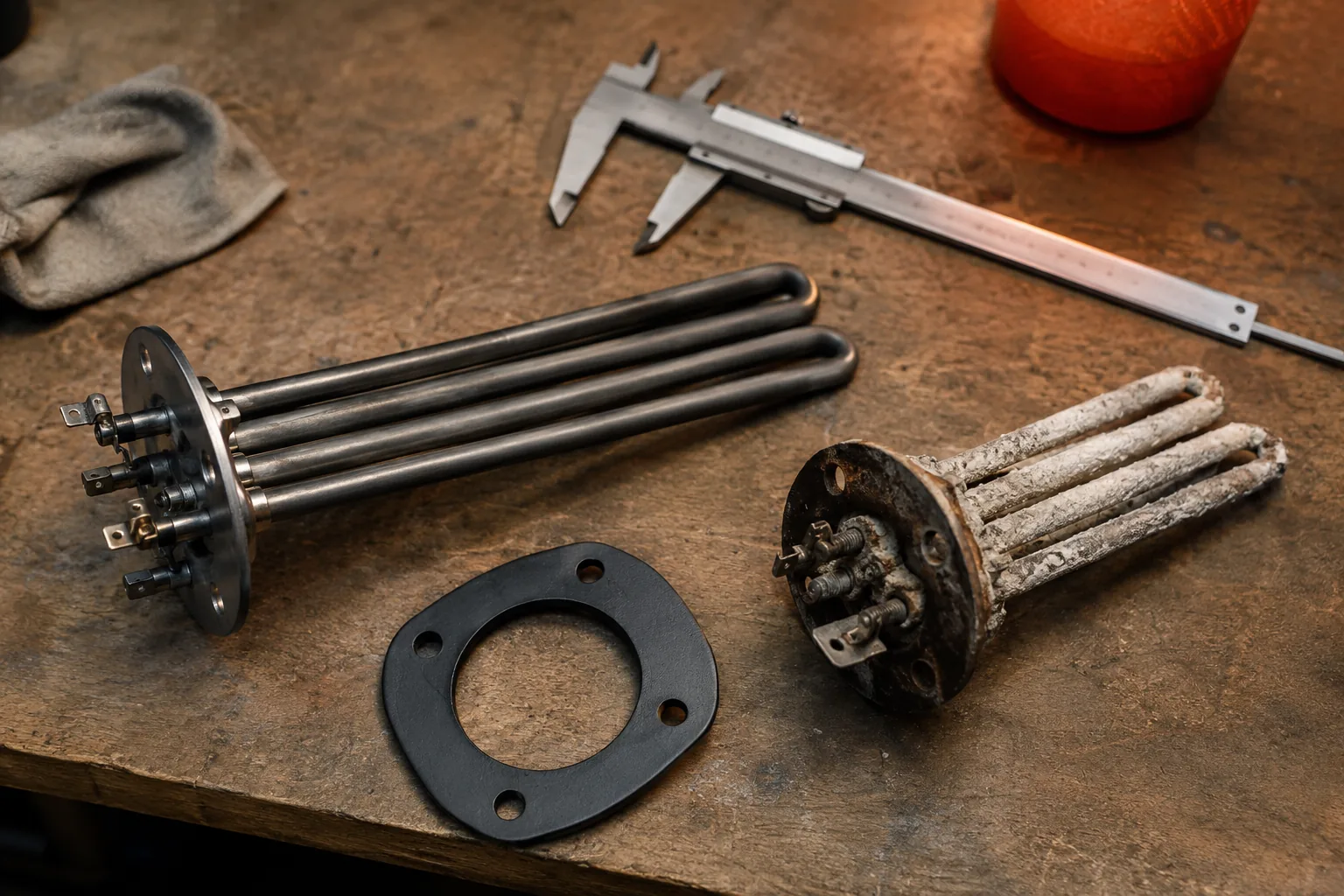

Для водонагревателей Garanterm подходят ТЭНы от Thermex с фланцем 63/64 мм (RF) или 92 мм (U-образные нержавеющие). Мощность выбирается по объему бойлера: 1.5 кВт до 50 л, 2.0 кВт 50-80 л, 2.5 кВт от 80 л. Анод всегда М6. ТЭНы Garanterm и Thermex взаимозаменяемы, также частично подходят от Electrolux EWH.
Garanterm и Thermex: один завод, одни ТЭНы
Garanterm и Thermex входят в один холдинг - Thermex corporation. Под этим крылом также выпускаются бренды Edisson и Etalon. Все ТЭНы производятся на одних и тех же линиях, с одинаковыми допусками и посадочными размерами. Это значит, что ТЭН, предназначенный для Thermex, становится в Garanterm без каких-либо доработок. Болты, прокладка, анод - все совпадает. На практике сервисные центры давно используют ТЭНы Thermex для ремонта Garanterm, и наоборот. Поэтому первое правило подбора: ищите ТЭН для Thermex, если не находите под маркой Garanterm. Более того, многие магазины продают ТЭНы с универсальной упаковкой, где указано, что они подходят для Thermex и Garanterm. Это не маркетинг, а реальная совместимость, подтвержденная каталогами запчастей.
Типы фланцев: 63/64 мм и 92 мм
У Garanterm, как и у Thermex, два основных типа фланцев. Самый распространенный - RF (round flange) диаметром 63/64 мм. Он ставится на большинство моделей до 100 литров. Второй тип - фланец 92 мм, используется для U-образных нержавеющих ТЭНов в бойлерах объемом 100-150 литров. Перепутать их сложно, но если ошибиться, ТЭН просто не встанет на штатное место. Вот таблица для наглядности:
| Тип фланца | Диаметр | Тип ТЭНа | Модели Garanterm |
|---|---|---|---|
| RF (стандартный) | 63/64 мм | Медный или нержавеющий изогнутый | RZL, RZB, IF, ID, большинство до 100 л |
| Большой фланец | 92 мм | U-образный нержавеющий | Бойлеры 100-150 л, серии Etalon, некоторые Thermex |
При замене всегда замеряйте диаметр старого фланца. Если штангенциркуля нет, просто приложите линейку: 63 мм - это примерно 6.3 см, 92 мм - 9.2 см. Также считайте отверстия под болты: на RF их обычно 4, на большом фланце тоже 4, но расположение другое. Расстояние между центрами отверстий для RF - 38 мм, для 92 мм - 72 мм. Прокладки тоже разные: для RF диаметр 63 мм, для большого - 92 мм. Не пытайтесь использовать прокладку от другого типа - будет течь.
Если вы сомневаетесь в выборе, снимите старый ТЭН и замерьте диаметр фланца. Для RF это 63 мм, для большого - 92 мм. Также проверьте количество отверстий под болты (обычно 4).
Мощность и длина: что ставить?
Стандартные мощности ТЭНов для Garanterm: 1.5 кВт, 2.0 кВт, 2.5 кВт. Выбор зависит от объема бойлера. Для 30-50 литров хватает 1.5 кВт, для 50-80 литров подходящо 2.0 кВт, для 80-100 литров и выше - 2.5 кВт. Если поставить ТЭН мощнее, чем нужно, автоматика может не успеть отключаться, но в целом бойлеры Garanterm рассчитаны на эти значения. Время нагрева: 1.5 кВт греет 50 л до 60°C примерно за 2 часа, 2.0 кВт за 1.5 часа, 2.5 кВт за 1 час 10 минут. Длина ТЭНа (изогнутой части) варьируется от 220 до 400 мм. Чем больше объем, тем длиннее ТЭН, чтобы равномерно прогревать воду. При замене лучше ориентироваться на длину старого ТЭНа, но если ее нет, можно подобрать по каталогу. Главное - чтобы ТЭН не упирался в стенки бака и не касался анода. Для бойлера 50 л стандартная длина 270 мм, для 80 л - 330 мм, для 100 л - 380 мм.
Материал ТЭНа: медь или нержавейка?
На заводах Thermex ставят и медные, и нержавеющие ТЭНы. Медь быстрее нагревается, дешевле, но боится накипи и сухого включения. Нержавейка дороже, но устойчивее к коррозии и жесткой воде. Если у вас вода с высоким содержанием солей (более 5 мг-экв/л), лучше выбрать нержавеющий ТЭН. Если вода мягкая, медный прослужит 3-5 лет при условии регулярной замены анода. При замене можно ставить любой материал, главное - совпадение фланца и мощности. Цена медного ТЭНа для Garanterm около 800-1200 рублей, нержавеющего - 1500-2500 рублей. Есть еще вариант с покрытием из нержавейки (биметалл), но он встречается реже. Срок службы медного ТЭНа при хорошей воде и своевременной замене анода - 5-7 лет, нержавеющего - 8-10 лет.
Анод М6: почему он важен и как не ошибиться
Магниевый анод - это расходник, который защищает стальной бак от коррозии. В Garanterm используется анод с резьбой М6. Это стандарт для Thermex и совместимых брендов. Некоторые производители ставят аноды М8, но они не подходят к Garanterm. Анод нужно менять раз в 1-2 года, иначе он разрушается, и коррозия начинает атаковать бак и ТЭН. Признаки износа анода: шум при нагреве (анод стучит внутри бака), снижение напора горячей воды (из-за забитых накипью трубок), появление ржавой воды. При покупке нового ТЭНа часто анод идет в комплекте, но если нет - покупайте отдельно с резьбой М6. Не экономьте на аноде: его цена 150-300 рублей, а замена бака обойдется в 5-10 тысяч. Менять анод лучше при каждой замене ТЭНа, даже если старый выглядит целым.
На практике 90% поломок ТЭНов в Garanterm связаны не с качеством, а с отсутствием замены анода. Меняйте анод раз в год - и ТЭН прослужит 5-7 лет.
Совместимость с другими брендами: Thermex, Electrolux
Полная взаимозаменяемость - только между Garanterm и Thermex. ТЭНы серий RZL, RZB, IF, ID подходят без исключений. С брендом Edisson и Etalon (тоже холдинг) - тоже полная совместимость. С Electrolux EWH ситуация сложнее: некоторые модели Electrolux используют аналогичный фланец 63/64 мм, но длина и изгиб ТЭНа могут отличаться. Перед покупкой ТЭНа от Electrolux обязательно сравните его со старым. Лучше выбирать ТЭН, изначально предназначенный для Garanterm или Thermex. Вот чеклист для проверки совместимости:
Если все пункты совпадают, ТЭН подойдет. Обратите внимание, что ТЭНы от Thermex могут быть с маркировкой RZL (медный) и RZB (нержавеющий). Для Garanterm лучше брать RZL или RZB, они точно встанут. IF и ID - это более старые серии, но тоже подходят.
Пошаговая инструкция по замене ТЭНа в Garanterm
Если вы решили заменить ТЭН самостоятельно, вот последовательность действий:
Отключите бойлер от сети
Обязательно выключите автомат и убедитесь, что напряжение отсутствует. Вода в бойлере должна быть холодной. Используйте индикаторную отвертку для проверки.
Слейте воду
Перекройте подачу холодной воды, откройте горячий кран и слейте воду через сливной штуцер. Если его нет, открутите предохранительный клапан. Слейте воду полностью, иначе при снятии фланца выльется остаток.
Снимите старый ТЭН
Открутите болты фланца (обычно на 10 или 13 мм). Снимите фланец с прокладкой. Если ТЭН прикипел, аккуратно подденьте его отверткой. Будьте осторожны, не повредите резьбу в баке.
Очистите бак от накипи
Пока бак пустой, удалите крупные куски накипи. Использовать химию не обязательно, достаточно механической очистки. Если накипи много, можно применить лимонную кислоту, но после тщательно промыть.

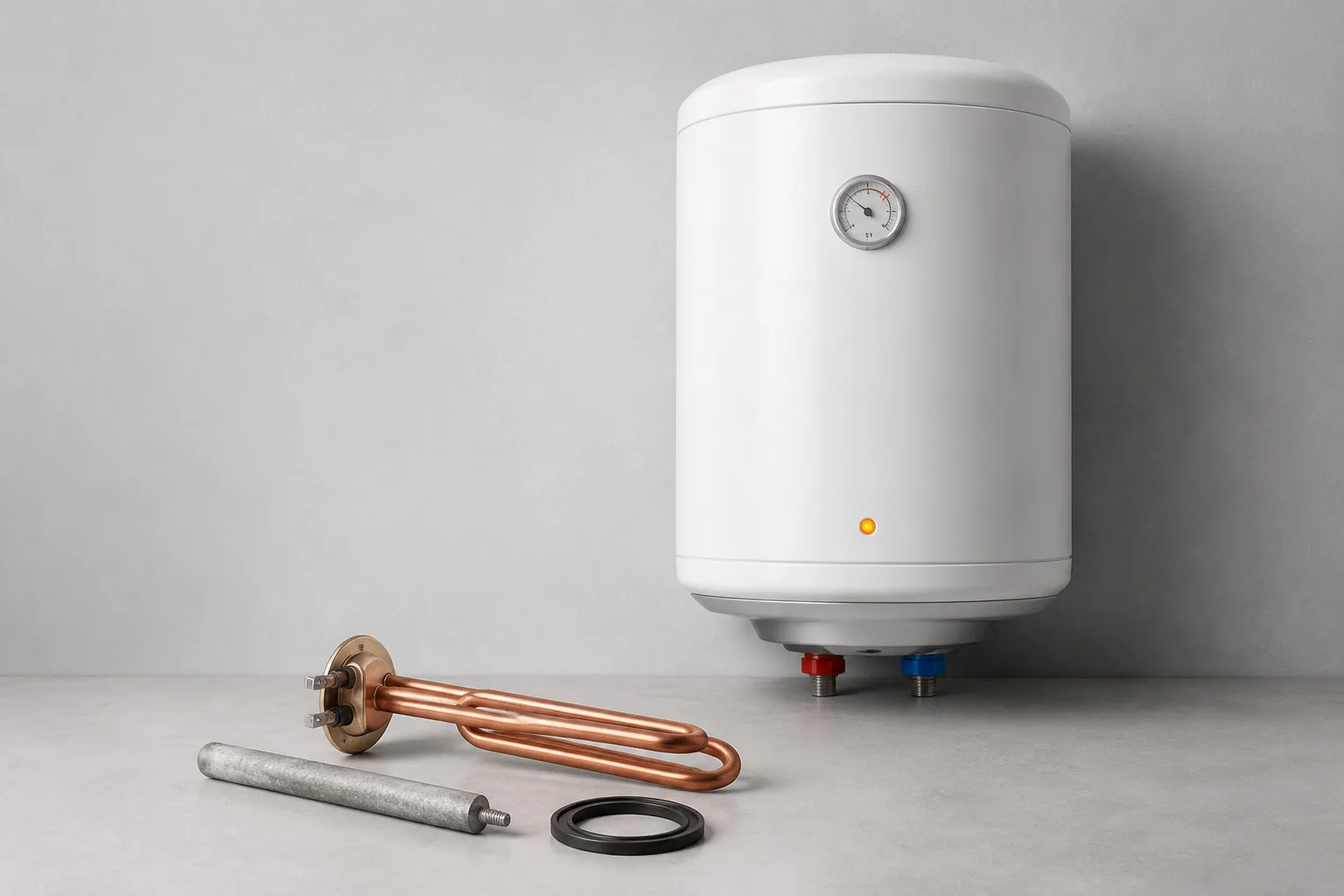

Установите новый ТЭН и анод
Наденьте новую прокладку (идет в комплекте или покупается отдельно). Вставьте ТЭН в бак, закрутите болты крест-накрест, чтобы не перекосить. Момент затяжки - не более 10 Нм, просто плотно от руки. Установите новый анод М6, закрутите его в специальное гнездо (обычно рядом с ТЭНом).
Заполните бак водой и проверьте
Закройте слив, откройте подачу холодной воды и горячий кран, пока не пойдет вода без воздуха. Закройте кран, включите бойлер в сеть. Проверьте на течь через час. Если все сухо, можно пользоваться.
Частые ошибки при подборе
Самая распространенная ошибка - покупка ТЭНа «на глаз» без замера фланца. Люди думают, что все ТЭНы одинаковые, и берут первый попавшийся. Вторая ошибка - игнорирование анода. Если не поставить новый анод, ТЭН выйдет из строя за 1-2 года. Третья - установка ТЭНа большей мощности, чем рассчитана проводка. Для бойлера 2.5 кВт нужен кабель сечением 2.5 мм2 и автомат на 16 А. Четвертая - использование старой прокладки. Прокладка должна быть новой, иначе будет течь. И последнее: не затягивайте болты слишком сильно - можно сорвать резьбу или повредить фланец. Также нельзя включать бойлер без воды - это гарантированно сожжет ТЭН за секунды.
Частые вопросы
Какой ТЭН подходит для водонагревателя Garanterm 50 литров?
Для Garanterm 50 л подойдет ТЭН с фланцем RF (63/64 мм) мощностью 1.5 или 2.0 кВт. Подходят ТЭНы от Thermex серий RZL, RZB, IF, ID. Анод М6. Длина ТЭНа обычно 220-270 мм. Если вода жесткая, лучше нержавеющий ТЭН (RZB).
Можно ли поставить ТЭН от Thermex в Garanterm?
Да, ТЭНы Thermex и Garanterm полностью взаимозаменяемы, так как производятся на одном заводе. Фланец, мощность, анод - все одинаково. Единственное - проверьте длину, чтобы ТЭН не упирался в стенки бака. Серии RZL и RZB подходят без исключений.
Какой фланец у Garanterm: 63 или 64 мм?
Фланец RF имеет диаметр 63 мм, но в некоторых каталогах указывают 64 мм как допуск. На практике прокладка подходит на оба размера. Главное - чтобы фланец был круглым с 4 отверстиями под болты. Расстояние между центрами отверстий - 38 мм.
Нужно ли менять анод при замене ТЭНа?
Да, обязательно. Анод М6 стоит копейки, но продлевает жизнь ТЭНа и бака. Если анод изношен, новый ТЭН быстро зарастет накипью и перегорит. Меняйте анод каждые 1-2 года, а при замене ТЭНа - всегда ставьте новый.
Почему ТЭН в Garanterm перегорает через год?
Чаще всего из-за жесткой воды и отсутствия своевременной замены анода. Накипь изолирует ТЭН, он перегревается и выходит из строя. Также причина может быть в сухом включении (без воды). Установите УЗО и регулярно меняйте анод. Если вода очень жесткая, рассмотрите нержавеющий ТЭН.
Подойдет ли ТЭН от Electrolux к Garanterm?
Частично. Некоторые модели Electrolux EWH используют такой же фланец 63/64 мм, но длина и мощность могут отличаться. Перед покупкой сравните старый ТЭН с новым по длине и форме. Лучше выбирать ТЭН, изначально предназначенный для Garanterm/Thermex.
