В накопительных Edisson серии ER (50, 80, 100 литров) стоит один мокрый ТЭН мощностью 1,5 кВт, установленный на нижнем фланце вместе с магниевым анодом. Сухого ТЭНа в этих моделях нет. При подборе замены важна не только мощность: сверяют посадочный фланец, длину трубки, количество и тип клемм, место под анод. Универсальные ТЭНы на 1,5 кВт часто не встают герметично, ищите позицию именно под Edisson.
В карточках моделей Edisson ER 50 V, ER 80 V и ER 100 V производитель прямо указывает мокрый тип нагревателя, а сухого варианта в этой линейке не заявлено. Мощность у большинства ходовых моделей 1,5 кВт. Разберём, что это значит на практике и как не ошибиться при покупке замены.
Какой ТЭН стоит в Edisson

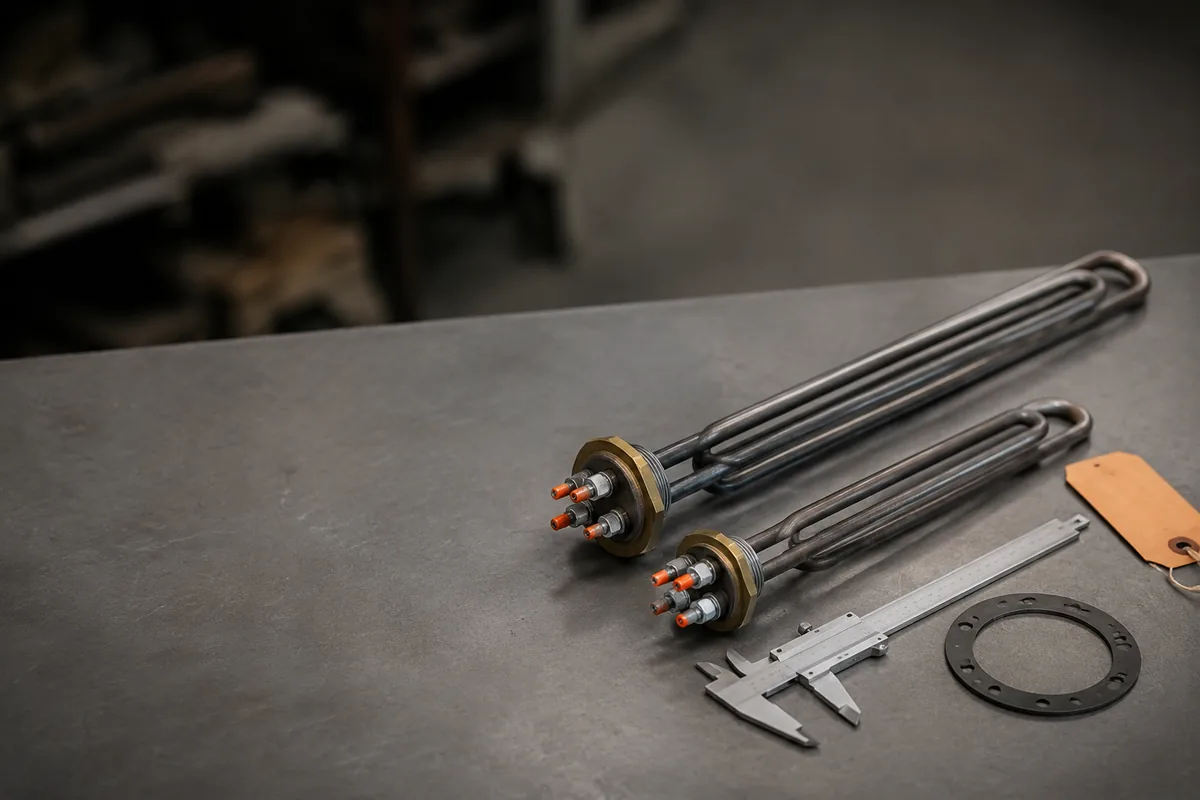

В круглых накопительных Edisson устанавливают классический мокрый ТЭН: медная или нержавеющая трубка со спиралью внутри, засыпанной оксидом магния. Трубка напрямую контактирует с водой в баке. Это самая распространённая и самая дешёвая схема, ремонт и замена ходовые. У Edisson ТЭН крепится на нижнем фланце в паре с магниевым анодом, доступ к нему идёт через нижнюю декоративную крышку. Верхнего сервисного люка у этих моделей нет.
Мощность и что она даёт
У ходовых Edisson ER 80 V и ER 100 V паспортная мощность нагревательного элемента 1,5 кВт. Это компромисс между скоростью нагрева и нагрузкой на бытовую розетку: 100-литровый бак с холодной воды до 60 градусов такой ТЭН греет около 4 часов. Ставить более мощный элемент имеет смысл только если проводка и автомат рассчитаны с запасом, а бак не рассчитан на две ступени нагрева. Для большинства квартирных сценариев 1,5 кВт хватает.
Посадочный фланец - что мерить
В открытых карточках Edisson тип фланца обычно не указывают в лоб, поэтому его снимают и меряют по месту. Важные размеры: диаметр самого фланца, диаметр окружности, по которой идут шпильки или болты, их количество и шаг, посадочное место под резиновую прокладку, а также диаметр и глубина посадки магниевого анода. У Edisson часто встречается посадка, совместимая с рядом Thermex, но не всегда взаимозаменяемая. Идеальный вариант - прийти в магазин со старым ТЭНом.
Клеммы и подключение
Ещё один параметр, который забывают. У ТЭНа могут быть плоские ножевые клеммы разной ширины, резьбовые контакты под гайку, отдельная гильза под термостат или без неё. Если новый ТЭН пришёл с другим типом контактов, штатный термостат может не встать или проводам не хватит длины. Перед покупкой сфотографируйте узел подключения в разобранном виде: клеммы, гильзу термостата, петли проводов. С фото продавец подберёт совместимую позицию быстрее.
Проточные Edisson - отдельная история
У проточных Edisson конструкция другая: там ставят погружной ТЭН, тоже мокрого типа, но с другой геометрией и другим креплением. Запчасть для проточника не подойдёт к накопителю ER и наоборот. Если у вас проточная модель, ориентируйтесь по паспорту прибора и не пытайтесь ставить фланцевый ТЭН от бака.
Типовые неисправности ТЭНа Edisson
Перегорание спирали: бойлер включён, лампа горит, вода холодная. Пробой на корпус: при нагреве выбивает УЗО или автомат. Толстая накипь: греет долго, срабатывает термозащита, слышно треск в баке. Подгоревшие клеммы: нагрев то есть, то нет, розетка греется. Изношенный магниевый анод ускоряет коррозию ТЭНа и стенок бака, поэтому его меняют вместе с ТЭНом. Проверить элемент точно можно только мультиметром: измеряют сопротивление спирали и сопротивление между клеммой и оболочкой.
Что взять в замену
Порядок такой. Снимите старый ТЭН, перепишите данные с бирки бойлера, а лучше возьмите ТЭН с собой. Ищите позицию, где в описании прямо указано «для Edisson» или «совместим с Thermex/Edisson» по конкретной серии. Не берите первый попавшийся на 1,5 кВт. Заодно закажите новую прокладку под фланец и свежий магниевый анод: старые пойдут в мусор, ставить их обратно смысла нет.
Где искать запчасть
ТЭНы под Edisson предлагают профильные магазины запчастей для бойлеров: ITA Group, ТЭНы Москва, ТЭН52, Ремонт-Бойлер, а также интернет-площадки с совместимыми позициями. В прайсе часто идут два варианта: оригинал под индекс модели и совместимая позиция под ту же посадку. По цене совместимая на треть дешевле, по качеству при аккуратной установке разница минимальна. Главное - не покупать заведомо неизвестного производителя из категории «универсальный на 1,5 кВт», такие часто не выдерживают и года из-за плохой изоляции спирали и тонкого металла трубки.
Что ещё влияет на срок жизни ТЭНа
Новый ТЭН в Edisson живёт 3-5 лет при обычной воде и 1-2 года при жёсткой. Продлить срок помогают три вещи: свежий магниевый анод (менять раз в 1-2 года), плановая чистка от накипи (раз в год-полтора), рабочая температура не выше 60 градусов (при 75-80 накипь садится на трубку в разы быстрее). Если бойлер стоит в квартире с очень жёсткой водой, имеет смысл поставить магистральный фильтр умягчения перед вводом - это дешевле, чем менять ТЭН каждые полгода.
Свои омы и диаметр фланца подставьте в калькулятор подбора ТЭНа — сразу видно мощность и ток.
Частые вопросы
Какой ТЭН стоит в Edisson ER 80 V?
Мокрый, мощностью 1,5 кВт, установлен на нижнем фланце в паре с магниевым анодом. Сухого ТЭНа в этой модели не предусмотрено, доступ к нему идёт через нижнюю декоративную крышку.
Какая мощность ТЭНа у Edisson ER 100 V?
1,5 кВт, как и у ER 80 V. Такой мощности хватает, чтобы нагреть полный бак с холодной воды до 60 градусов примерно за 4 часа.
Есть ли в Edisson сухой ТЭН?
В распространённых круглых накопительных моделях серии ER сухого ТЭНа нет, производитель указывает только мокрый тип. Сухой вариант стоит на других марках, например на некоторых Atlantic или Thermex.
Можно ли поставить универсальный ТЭН на 1,5 кВт?
Часто нет. У Edisson свой посадочный фланец, длина трубки и место под анод. Универсальный ТЭН может подойти по кВт, но не встанет герметично или не уплотнится. Ищите позицию именно под Edisson.
Что важно померить перед покупкой?
Диаметр фланца, шаг и количество шпилек, посадочное место под прокладку, диаметр и глубину анода, длину трубки, тип клемм. Проще всего снять старый ТЭН и прийти с ним в магазин.
Нужно ли менять анод при замене ТЭНа?
Да. Бак уже разобран, вторая разборка ради анода нерациональна. Свежий магниевый анод защищает бак и новый ТЭН от коррозии, стоит недорого.
