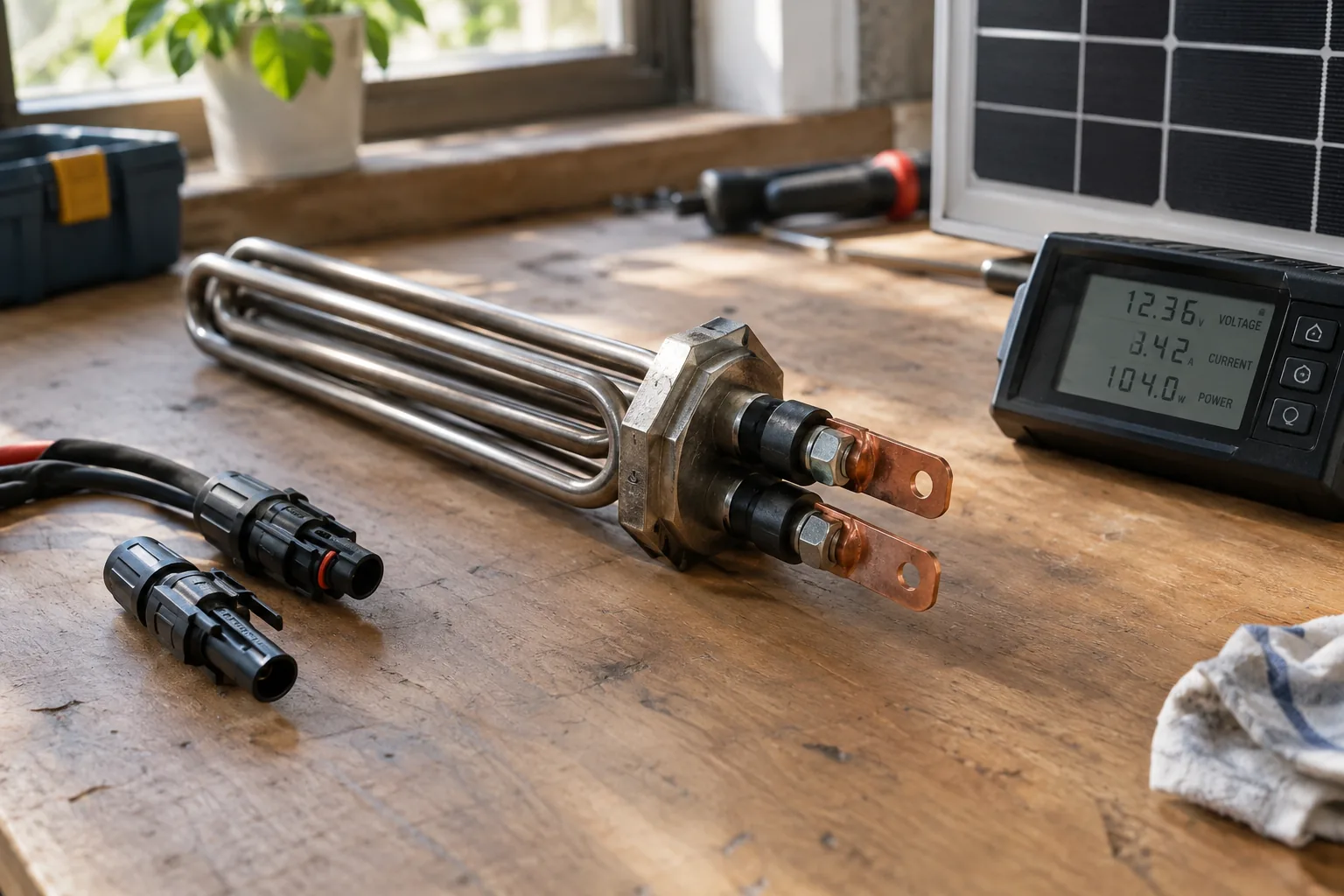

Купив ТЭН с маркировкой «12 вольт» и надеясь получить номинальную мощность от солнечной панели того же класса, вы гарантированно потеряете половину энергии. Панель «12 В» под нагрузкой выдает около 18 В, а не 12, поэтому сопротивление «12-вольтового» ТЭНа оказывается слишком низким и сажает панель почти в короткое замыкание. Выход - заказывать ТЭН по сопротивлению, рассчитанному под реальные вольт-амперные характеристики вашего массива.
Почему «12 В» на ТЭНе не равняется «12 В» на панели
Многие считают, что солнечная панель - это как батарейка с фиксированным напряжением. На самом деле у панели есть вольт-амперная характеристика (ВАХ). Панель «12 В» имеет напряжение холостого хода около 21,6 В, а рабочее напряжение в точке максимальной мощности (Vmp) - около 18 В при номинальном токе (Imp) 8,33 А для 150-ваттной модели. Её внутреннее эквивалентное сопротивление в точке максимума равно 18 / 8,33 = 2,16 Ом. ТЭН - это чисто активное сопротивление, ему всё равно, постоянный ток или переменный. Мощность на постоянном токе считается по закону Ома: P = U² / R. Если взять ТЭН с маркировкой «12 В 150 Вт», его сопротивление R = U² / P = 12² / 150 = 0,96 Ом. Подключив такой ТЭН к панели с Vmp=18 В, мы не получим 144 Вт (18² / 0,96 = 337 Вт - это нарушило бы мощность панели). Панель не может выдать больше своего номинала, поэтому её напряжение упадет, и рабочая точка сместится в область меньшего напряжения. Из реальных замеров с такой связкой: 8,45 В и 8,8 А → всего 74 Вт.ТЭН 12 В 150 Вт на панели 12-вольтового класса даст только половину номинала - 74 Вт вместо 150 Вт.
Три варианта ТЭНов для одной панели 150 Вт
Давайте посчитаем, что будет, если вместо «12 В 150 Вт» поставить ТЭН с другим сопротивлением. Исходные данные панели: Vmp 18 В, Imp 8,33 А, внутреннее сопротивление 2,16 Ом. Подключим три разных ТЭНа.| Маркировка ТЭНа | Сопротивление, Ом | Рабочая точка на ВАХ (из пересечения с прямой нагрузки) | Мощность, Вт | Доля от потенциала панели |
|---|---|---|---|---|
| «12 В 150 Вт» | 0,96 | 8,45 В / 8,8 А | 74 | 49% |
| «18 В 150 Вт» | 2,16 | 18,0 В / 8,33 А (совпало с точкой максимума) | 150 | 100% |
| «24 В 150 Вт» | 3,84 | 20,46 В / 5,33 А | 109 | 73% |
Парадокс: более мощный по надписи ТЭН даёт меньше тепла, потому что он сажает панель ещё глубже в короткое замыкание. Не ведитесь на цифру «300 Вт» - считайте сопротивление.
Что показывает практика: полевой замер на Урале
В сентябре мы ставили эксперимент на даче в Свердловской области. Три панели по 100 Вт (номинал 300 Вт) через согласованный ТЭН на 18 В (примерно 2,16 Ом для одной, но при параллельном включении панелей сопротивление нужно пересчитывать). Солнце с переменной облачностью. Результаты: - Одна панель: 15-20 Вт. - Две панели: 30-50 Вт. - Три панели: до 60 Вт. То есть факт составил около 20% от номинала 300 Вт. Это норма для средней полосы в осенний день. Зимой будет ещё меньше. Если же взять ТЭН «12 В 300 Вт» (0,48 Ом) - мощность упадёт до 8-10 Вт. Ожидать, что солнечный бойлер заменит полноценный нагрев в холодное полугодие, не стоит. Но летом и в межсезонье при правильном согласовании можно получать 50-70% от номинала панелей.Энергия для нагрева воды: цифры реалий
Чтобы нагреть 100 литров воды с 10 до 50 °C (дельта 40 градусов), нужно 4,65 кВт·ч. Для 80 л - 3,72 кВт·ч, для 50 л - 2,33 кВт·ч. Предположим, у вас 300 Вт панелей, и благодаря согласованию вы получаете реальные 150 Вт (солнечный летний день, хорошая инсоляция). Чтобы накопить 2,33 кВт·ч для 50 литров, понадобится 2,33 / 0,15 = 15,5 часов чистого солнца. За один день столько не набрать, значит, нужно или несколько дней, или больше панелей.Ориентир: для летнего душа на даче (50 л) хватит 2-3 панелей по 150-200 Вт с правильно подобранным ТЭНом, если греть в течение дня. Для полноценного ГВС круглый год - потребуются десятки панелей или комбинация с другим источником.
Как правильно подбирать ТЭН для солнечных панелей
Методика простая: нужно заказать ТЭН, сопротивление которого равно Vmp / Imp вашего массива. Если массив состоит из нескольких панелей, соединённых последовательно или параллельно, пересчитайте общий ток и напряжение. Вот пошаговый чеклист (оформим какОпасность коммутации постоянного тока: термостаты и автоматы
Когда вы подключаете ТЭН к панели напрямую, штатный термостат бойлера (рассчитанный на переменный ток 220 В) начинает работать с постоянным током низкого напряжения. Переменный ток гаснет дугу при каждом переходе через ноль (100 раз в секунду). На постоянном токе перехода через ноль нет - дуга горит стабильно, пока контакты не разрушатся.Обычный термостат бойлера на постоянном токе может залипнуть или прогореть за несколько циклов.
Нужны контакторы и автоматы с DC-рейтингом и магнитным дугогашением. Сам ТЭН переживёт что угодно, а вот цепь управления - нет. Либо ставьте отдельный DC-термостат (например, на основе датчика температуры и полупроводникового реле), либо используйте MPPT-контроллер, который сам коммутирует нагрузку.Потери в кабеле: почему на 12 В сечение провода критично
При низком напряжении падение напряжения в проводах становится значительным. Рассчитаем для медного кабеля длиной 10 метров (туда и обратно) при токе 8,8 А (как у нашего ТЭНа 12 В 150 Вт в реальной нагрузке).| Сечение, мм² | Сопротивление 10 м (туда-обратно), Ом | Падение напряжения, В | Потери мощности, Вт | Остаётся на ТЭНе, Вт (из 74) |
|---|---|---|---|---|
| 1,5 | 0,233 | 2,05 | 18 | 56 |
| 2,5 | 0,140 | 1,23 | 11 | 63 |
| 4 | 0,088 | 0,77 | 7 | 67 |
| 6 | 0,058 | 0,51 | 5 | 69 |
| 10 | 0,035 | 0,31 | 3 | 71 |
Вариант с MPPT-контроллером: стоит ли игра свеч
MPPT (контроллер слежения за точкой максимальной мощности) постоянно варьирует напряжение нагрузки, чтобы панель работала в оптимуме. Он преобразует напряжение панели (например, 18 В) в напряжение, необходимое для заряда аккумулятора (обычно 12-14 В), и может питать ТЭН любой маркировки, если ток позволяет. Однако у MPPT есть недостатки: - Он съедает 8-12% мощности на собственные нужды. - Если ставить на нагрев без аккумулятора (прямое подключение к ТЭНу), то эффективность падает из-за потерь на преобразование. - С аккумулятором добавляются потери цикла заряд-разряд (ещё 10-15%). Чисто резистивная нагрузка без MPPT, если сопротивление ТЭНа точно совпадает с точкой максимума панели, даёт средний КПД около 12% (с учётом облачности и неполного дня). С MPPT и правильным согласованием можно получить до 18% - прибавка 20-35% годовой выработки. Но стоимость контроллера часто не оправдывается для простого нагрева воды. Гораздо дешевле заказать ТЭН с нужным сопротивлением и потерять 20-35%, чем платить за MPPT. Наше производство предлагает низковольтные ТЭНы постоянного тока на 12, 24, 48 В мощностью от 300 Вт до 1,5 кВт (под заказ до 3-6 кВт). Резьбы: G1/2, G3/4, 1 дюйм, M28x1,5, M30x1,5. Длина от 280 до 600 мм. Материал корпуса: нержавейка, медь, титан. Главное - мы делаем ТЭН под заданное сопротивление, а не просто под «12 В 150 Вт». Это позволяет согласовать нагрузку с любым массивом панелей.
Частые вопросы
Купил ТЭН 12 В 300 Вт, думал что будет греть сильно, а он еле теплый. Почему?
Сопротивление такого ТЭНа 0,48 Ом. Для солнечной панели «12 В» (рабочее напряжение около 18 В) это слишком низкая нагрузка. Панель проседает до 4-5 В, и вы получаете всего 37 Вт вместо 300. Чем больше заявленная мощность на 12 В, тем ниже сопротивление и меньше тепла от панели. Нужно подбирать сопротивление, равное Vmp/Imp вашего массива.
Можно ли подключать солнечную панель напрямую к бойлеру без контроллера?
Да, можно, если ТЭН согласован по сопротивлению с массивом панелей. Это называется прямым резистивным нагревом. Такой способ дешевле и проще, чем MPPT-контроллер, но требует правильного подбора ТЭНа. Учтите потери в проводах (используйте сечение не менее 4 мм²) и опасность дуги на постоянном токе для штатного термостата.
Какой нужен кабель для подключения ТЭНа от панели на 12 В?
При напряжении 12-18 В и токе 8-10 А падение напряжения в кабеле критично. Для длины 10 метров (туда-обратно) используйте медный провод сечением 4 мм² минимум, лучше 6 мм². На 1,5 мм² потеряете четверть мощности. Чем больше расстояние, тем толще кабель.
Что будет, если оставить штатный термостат от бойлера 220 В при подключении солнечной панели?
Штатный термостат рассчитан на переменный ток, у которого дуга гаснет при переходе через ноль 100 раз в секунду. На постоянном токе дуга не гаснет, контакты быстро разрушаются и могут залипнуть. Нужен термостат с DC-рейтингом или отдельное полупроводниковое реле.
Сколько времени будет греться 80 литров воды от одной панели 150 Вт летом?
Допустим, панель даёт 150 Вт в пике, но средняя за солнечный день (6-8 часов) — около 80-100 Вт из-за хода солнца и облачности. За день получите 0,6-0,8 кВт·ч. Чтобы нагреть 80 л на 40 градусов, нужно 3,72 кВт·ч. Значит, нужны 4-5 таких панелей или несколько дней. Реально нагреть 50 л до тёплого состояния (на 20 градусов) за один солнечный день от двух панелей по 150 Вт с правильным ТЭНом.
Вы делаете ТЭНы для солнечных батарей? Мне нужно подогревать воду на даче от четырёх панелей по 200 Вт.
Да, мы изготавливаем низковольтные ТЭНы постоянного тока под нужное сопротивление. Для вашего массива сначала определите конфигурацию (как соединены панели), посчитайте Vmp_общ и Imp_общ, вычислите R = Vmp/Imp. Укажите резьбу (стандартная G1/2 или 1 дюйм), длину и материал. Мы сделаем ТЭН с точным сопротивлением, чтобы вы получали максимум от панелей.
