Какая розетка подходит
Бойлер тянет 6–9 ампер при 1,5–2 кВт, ток небольшой, но нагрузка длительная: элемент греет часами. Слабое место любого соединения это переходное сопротивление в контактах, и именно оно нагревается под долгой нагрузкой. Поэтому розетка нужна качественная, на 16 А, обязательно с заземляющим контактом.
Дешёвые розетки без земли и с хлипкими подпружиненными контактами со временем ослабевают, начинают греться в месте подключения, пластик желтеет и оплавляется. Это одна из частых причин, почему бойлер пахнет горелым. Хорошая розетка с винтовым зажимом и латунными контактами такой проблемы не создаёт.
Что такое IP44 и зоны влажности

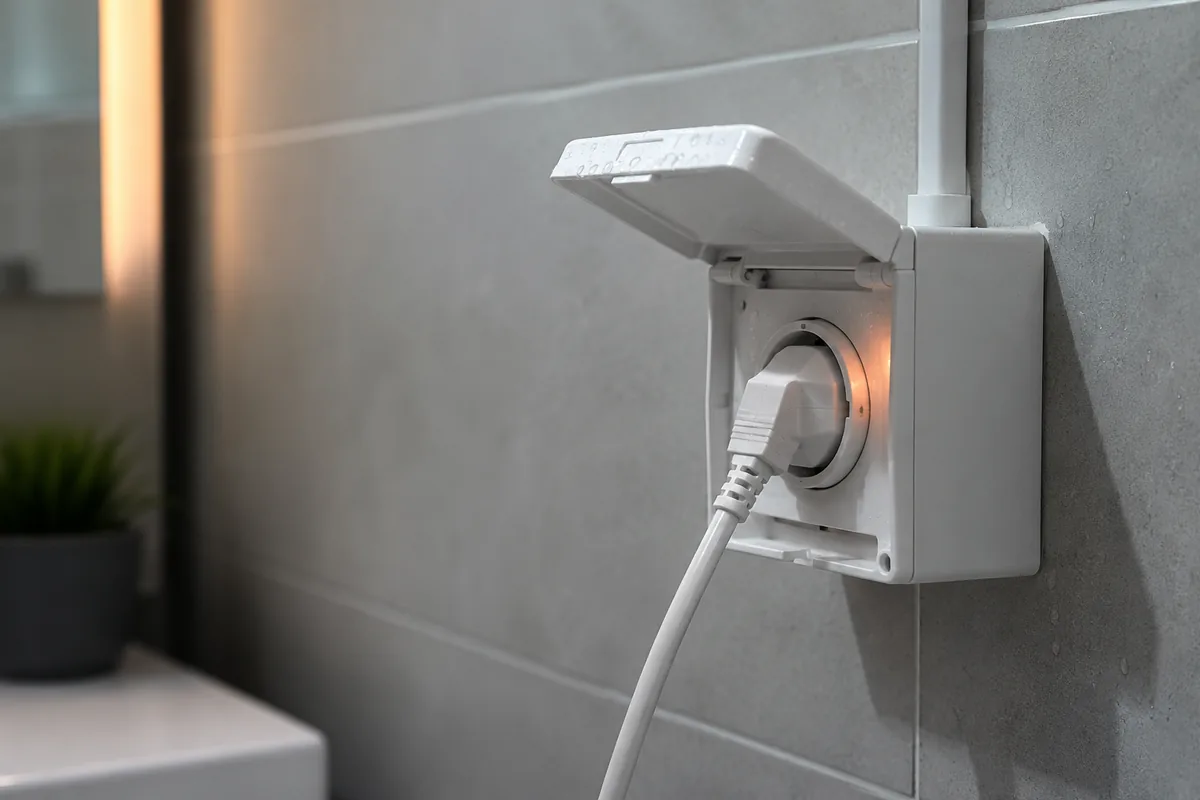

Маркировка IP это защита корпуса. Первая цифра, защита от пыли и предметов, вторая, от воды. IP44 означает защиту от брызг с любой стороны, это минимум для влажного помещения. Крышка на розетке не украшение, она держит эти брызги.
Ванную по электробезопасности делят на зоны. Зона у ванны и душа, куда летят прямые струи, самая опасная, там розеток быть не должно. Дальше идёт зона брызг, где нужна защита IP44 и выше. И только за её пределами, обычно у двери или в коридоре, допустима обычная розетка с заземлением. Чем дальше розетка от воды, тем безопаснее, поэтому идеальный вариант это вынести её вообще за дверь ванной.
Где её вешать
Розетку размещают так, чтобы на неё не попадали прямые брызги из душа или крана. Практичное место, сбоку от бака или выше него, на высоте, до которой не достаёт струя. Прямо под баком розетку не ставят: если из предохранительного клапана или фланца пойдёт вода, она стечёт прямо на контакты. Учитывайте и длину заводского шнура бойлера, он короткий, розетку вешают в пределах его досягаемости, но с запасом, чтобы не натягивать.
У меня в ванной вообще нет розеток. Можно тянуть удлинитель?
Нет. Удлинитель и тройник под постоянную нагрузку бойлера это прямой риск перегрева и пожара. Нужна отдельная линия от щита кабелем 2,5 квадрата с УЗО. Если розетку поставить негде, бойлер подключают напрямую через клеммную коробку с влагозащитой.
Розетка или прямое подключение
Оба варианта рабочие, и у каждого своя логика. Розетка удобнее в быту: бойлер можно быстро обесточить, выдернув вилку, например перед сливом воды или на время отъезда. Минус в том, что вилка и розетка это лишняя пара контактов, а значит потенциальное слабое место в мокрой зоне.
Прямое подключение через герметичную клеммную коробку надёжнее в ванной: нет вилки, которую может залить, соединение герметичное. Минус, чтобы обесточить бойлер, нужно идти к щиту и выключать автомат. Многие делают именно так и ставят отдельный автомат на бойлер, который заодно служит выключателем. Если же выбираете розетку, берите добротную и не экономьте на ней.
Проводка и защита за розеткой
Розетка это только видимая часть. Держит нагрузку и защищает от удара током не она, а линия и автоматика за ней:
- Кабель медь 3×2,5 мм² на отдельную линию от щита, без скруток по дороге
- Автомат C16 на эту линию
- УЗО на 30 мА, а на выделенную линию бойлера в ванной лучше на 10 мА, оно чувствительнее к утечке
- Обязательный третий провод, заземление, доведённый до контакта розетки, а не обрезанный в стене
- Корпус IP44 и выше во влажной зоне
Именно УЗО отключит линию, если из-за пробоя ТЭНа или влаги ток пойдёт на корпус. Розетка с заземлением и УЗО работают в паре: заземление уводит опасный потенциал, УЗО ловит утечку и рвёт цепь. Одно без другого защищает наполовину.
Почему кабель 2,5, а не 1,5 квадрата
Старая проводка в квартирах часто сделана кабелем 1,5 квадрата, и на первый взгляд бойлеру его тока хватает. Но разница между 1,5 и 2,5 не в том, потечёт ли ток вообще, а в нагреве провода под длительной нагрузкой. Бойлер греет часами, ток идёт постоянно, и тонкий провод при этом ощутимо теплеет, особенно на скрутках и в местах, где кабель зажат. Медь 2,5 квадрата держит бытовой бойлер до 3,5 кВт с запасом и почти не греется. Полтора квадрата работают на пределе, изоляция стареет быстрее, а любое плохое соединение превращается в горячую точку.
| Кабель (медь) | Для бойлера |
|---|---|
| 1,5 мм² | На пределе, греется под долгой нагрузкой, нежелательно |
| 2,5 мм² | Норма для бытового бойлера 1,5–2,5 кВт, есть запас |
| 4 мм² | Для мощных проточных и длинных линий |
Отдельно про алюминий: старую алюминиевую проводку под бойлер лучше не использовать. Алюминий текучий, со временем контакт в клеммах ослабевает и греется. Если менять линию целиком возможности нет, хотя бы участок до розетки протягивают медью и соединяют с алюминием через специальную клемму, а не скруткой напрямую.
Типичные ошибки при установке розетки
- Розетка без заземляющего контакта или с обрезанной в стене землёй
- Установка прямо под баком, куда стечёт вода при протечке фланца или клапана
- Подключение через удлинитель, тройник или дешёвый разветвитель
- Общая линия со стиральной машиной без запаса по сечению и автомату
- Дешёвая розетка с подпружиненными контактами вместо винтового зажима
- Розетка в зоне прямых брызг от душа вместо выноса за пределы мокрой зоны
Любая из этих мелочей по отдельности кажется несущественной, но именно они дают перегрев контакта, запах горелого и в худшем случае возгорание. Розетка для бойлера это тот случай, где на качестве экономить не стоит.
Свою связку «автомат — кабель — УЗО» проверьте в калькуляторе.
Частые вопросы
Подойдёт ли обычная розетка на 10 А?
Лучше 16 А с заземлением. Бойлер это длительная нагрузка, слабая розетка со временем греется в контактах.
Нужна ли влагозащита, если розетка за пределами ванной?
Если она в сухом помещении и вне брызг, хватит обычной с заземлением. В самой ванной нужна IP44 и выше с крышкой.
Можно ли включить бойлер в розетку от стиральной машины?
Только если линия рассчитана на суммарную нагрузку и не работает одновременно на пределе. Правильнее выделенная линия.
На какой высоте вешать розетку?
Вне зоны прямых брызг, сбоку или выше бака. Прямо под баком нельзя из-за риска протечки на контакты.
Розетка или прямое подключение, что надёжнее?
В мокрых зонах надёжнее прямое подключение через герметичную коробку. Розетка удобнее для обесточивания, но требует хорошего качества.
