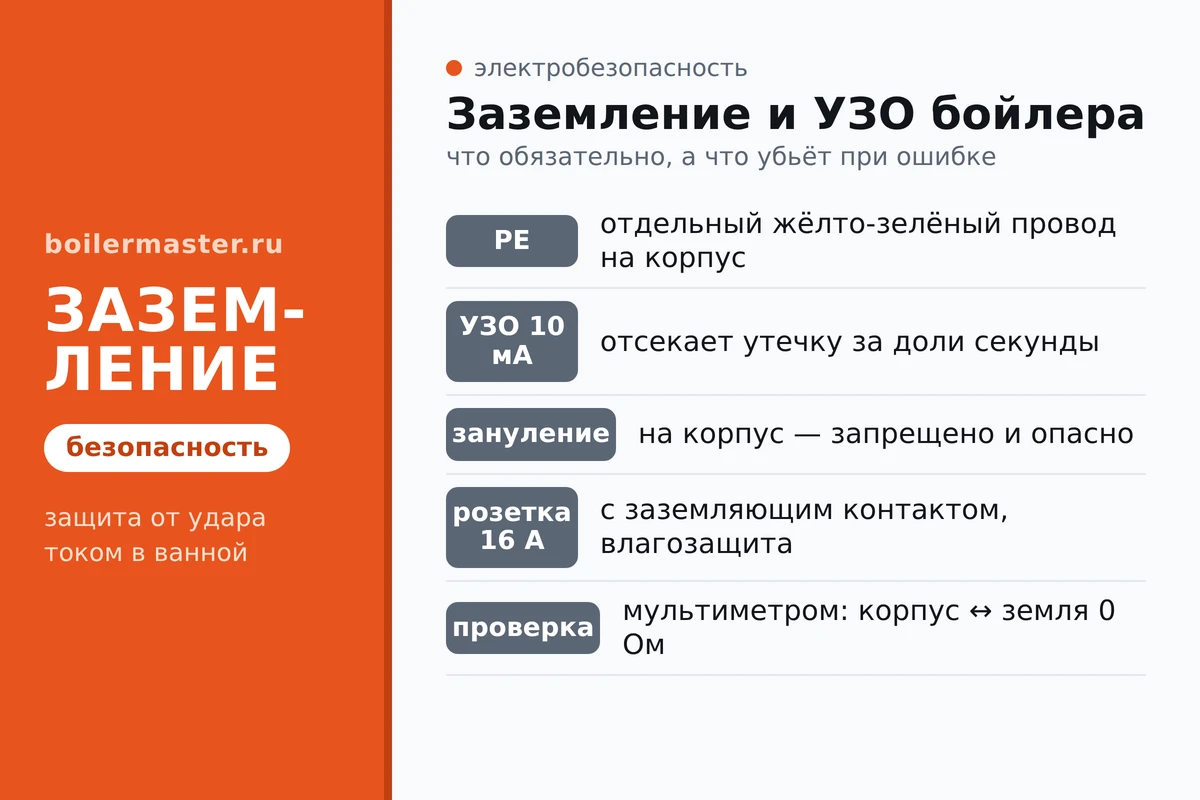

Водонагреватель обязательно подключают через отдельный провод заземления (PE) и УЗО на 10 мА. Заземление уводит ток с корпуса при пробое, УЗО отключает линию за доли секунды при утечке. Занулять корпус на рабочий ноль нельзя — при обрыве нуля корпус окажется под фазой. Без заземления бойлер в ванной — прямой риск удара током.
Вода, металлический бак и 220 вольт в одной комнате — это ровно та ситуация, где экономия на проводке заканчивается больницей. ТЭН со временем даёт микротрещину в изоляции, и тогда фаза выходит на корпус. Если бойлер заземлён и на линии стоит УЗО — вы даже не заметите: защита отключит линию. Если нет — ток пойдёт через того, кто коснётся крана.
Зачем бойлеру заземление
Внутри водонагревателя ТЭН нагревает воду, а вода проводит ток. Изоляция ТЭНа не вечна: накипь, перегрев и время делают своё, и в какой-то момент между спиралью и трубкой появляется утечка. Ток ищет путь в землю. Заземляющий провод даёт ему этот путь напрямую — по толстому медному проводнику, а не через ваше тело.
Без заземления корпус просто копит потенциал. Пока вы в резиновых тапках на сухом полу — обойдётся лёгким пощипыванием. Стоит встать босиком на мокрый кафель и взяться за смеситель — цепь замкнётся через вас.
УЗО и заземление — это не одно и то же
Их часто путают, а работают они по-разному и нужны вместе. Заземление отводит ток с корпуса. УЗО следит за балансом тока в фазе и нуле: как только часть тока «утекла» мимо (например, через человека или через землю), баланс нарушается, и УЗО рвёт линию за 20–30 миллисекунд.
| Защита | Что делает | Когда спасает |
|---|---|---|
| Заземление (PE) | уводит ток с корпуса в землю | при пробое изоляции на корпус |
| УЗО 10 мА | отключает линию при утечке | при касании фазы, утечке через воду |
| Дифавтомат | УЗО плюс защита от перегрузки | универсальный вариант на линию |
Идеально, когда есть и заземление, и УЗО. Заземление превращает опасный пробой в короткое замыкание, которое тут же ловит автомат, а УЗO страхует на случай, если заземление где-то нарушено.
Как подключить: порядок
- Обесточьте линию. Выключите автомат на водонагреватель, проверьте отсутствие напряжения индикаторной отвёрткой.
- Найдите провод PE. В кабеле должно быть три жилы: фаза, ноль и жёлто-зелёный заземляющий провод, приходящий на контур заземления дома.
- Поставьте правильную розетку. Влагозащищённая розетка 16 А с заземляющим контактом, вынесенная за пределы зоны брызг, либо прямое подключение через клеммник.
- Смонтируйте УЗО. На линию бойлера ставят УЗО на 10 мА или дифавтомат. Отдельная линия от щита — не через удлинитель.
- Проверьте. Мультиметром между корпусом и заземляющим контуром должно быть около нуля Ом.
Чего делать нельзя
Самая опасная самодеятельность — «заземлить» корпус на рабочий ноль в розетке (зануление). Пока ноль цел, кажется, что всё работает. Но стоит нолю оборваться где-то в щите или на линии — и весь потенциал фазы через ТЭН окажется на корпусе бойлера. Это ловушка, которая ждёт своего часа.
Как проверить, что заземление работает

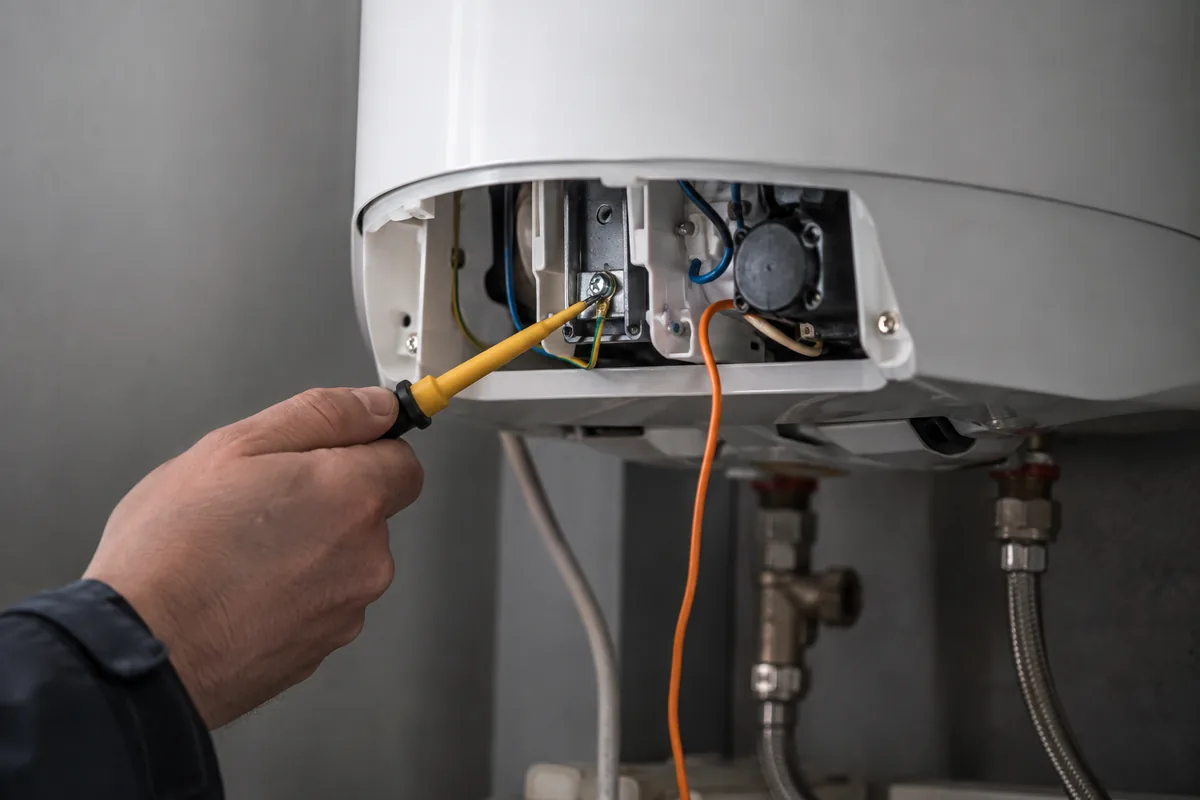

Простой способ — мультиметр в режиме сопротивления: один щуп на корпус бойлера, второй на заземляющий контакт розетки или контур. Значение близко к нулю — цепь есть. Десятки и сотни Ом или обрыв — заземления фактически нет, даже если вилка «с усиками».
Проверить УЗО ещё проще: на корпусе есть кнопка «Тест». Нажали — УЗО должно щёлкнуть и отключиться. Не отключается — устройство неисправно и защиты не даёт.
Если проводка в доме старая, двухжильная, без отдельного PE — это не повод ставить бойлер «как есть». Это повод протянуть отдельную линию с заземлением от щита. В ванной комнате других вариантов, совместимых с жизнью, нет.
Что делать, если в доме нет заземления
В старых домах с двухпроводной сетью отдельного PE в розетке нет — только фаза и ноль. Соблазн «занулить» корпус мы уже разобрали: так делать нельзя. Правильный путь — протянуть третий провод от главной заземляющей шины в этажном или квартирном щите до розетки водонагревателя. В большинстве панельных домов такая шина есть, и электрик подключит к ней PE за один выезд.
Пока отдельного заземления нет, единственная временная страховка — УЗО на 10 мА. Оно не заменяет заземление, но при утечке через человека всё же успеет отключить линию. Это компромисс на неделю до прихода электрика, а не постоянное решение.
Зоны в ванной: где розетка стоять не должна
По правилам электробезопасности ванная делится на зоны по близости к воде. В зоне прямых брызг у ванны и душа розеток и выключателей быть не должно. Розетку для водонагревателя выносят за пределы этой зоны, на высоту не ниже метра от пола, и берут влагозащищённую, с крышкой и степенью защиты не ниже IP44.
Номинал автомата, сечение кабеля и ток утечки для УЗО под вашу мощность выдаст калькулятор автомата и кабеля.
Частые вопросы
Можно ли пользоваться водонагревателем без заземления?
Технически он будет греть воду, но это опасно. При пробое ТЭНа на корпус без заземления и УЗО ток пойдёт через человека, коснувшегося крана или бака. В ванной это недопустимо.
Что важнее — заземление или УЗО?
Нужны оба. Заземление отводит ток с корпуса, УЗО отключает линию при утечке за доли секунды. По отдельности каждое закрывает не все сценарии, вместе — почти все.
Какое УЗО ставить на водонагреватель?
Для водонагревателя ставят УЗО с током утечки 10 мА на отдельную линию, либо дифавтомат, совмещающий УЗО и защиту от перегрузки.
Можно ли заземлить бойлер на батарею или водопровод?
Нет. Современные трубы часто пластиковые и не образуют контур, а на металлических может оказаться посторонний потенциал. Заземляют только на контур заземления дома через провод PE.
Почему нельзя занулять корпус на ноль розетки?
При обрыве нуля в щите или на линии весь потенциал фазы через ТЭН выйдет на корпус, и бойлер окажется под напряжением. Зануление корпуса опасно и запрещено.
Как проверить заземление водонагревателя?
Мультиметром в режиме сопротивления: щупы на корпус и на заземляющий контакт. Близко к нулю — заземление есть. Обрыв или десятки Ом — заземления фактически нет.
