Ток бойлера считается как мощность делить на 220 В: у модели 2 кВт это около 9 А, у 3 кВт - около 13,6 А. Отсюда автомат 10-16 А и медный кабель 2,5 мм² на большинство бытовых баков. УЗО или дифавтомат на 30 мА тип A ставят обязательно - бак с водой и ТЭНом под напряжением этого требует. Питание тянут отдельной линией от щита, а не через удлинитель.
Считаем ток по мощности бака
Вся электрика бойлера пляшет от одной цифры - от тока, который потечёт по проводу, когда включится ТЭН. Формула бытовая и точная: I = P / U, где P - мощность нагревателя в ваттах, U - напряжение сети, 220 В. Разделили - получили ампер. Дальше по этой цифре подбирают и автомат, и сечение жилы.
Пример на модели 2000 Вт: 2000 / 220 = 9,1 А. Это рабочий ток, который держится всё время нагрева, пока термостат не отключит ТЭН. Не секундный всплеск, а долгая нагрузка на 20-40 минут. Поэтому запас по проводу и автомату берут не впритык, а с полкой.
| Мощность ТЭНа | Ток (220 В) | Автомат | Медный кабель |
|---|---|---|---|
| 1,5 кВт | ≈6,8 А | 10 А | 2,5 мм² (1,5 мм² допустимо) |
| 2 кВт | ≈9,1 А | 10-16 А | 2,5 мм² |
| 2,5 кВт | ≈11,4 А | 16 А | 2,5 мм² |
| 3 кВт | ≈13,6 А | 16 А | 2,5 мм² |
Медные 2,5 мм² закрывают почти любой бытовой бак до 3 кВт с запасом. Это разумный дефолт, если не хочется думать.
Какой автомат и почему не больше
Автомат защищает не бойлер, а провод от перегрева при коротком замыкании и перегрузке. Поэтому его номинал подбирают под сечение кабеля, а не под желание «поставить помощнее». Логика обратная той, что кажется на первый взгляд: чем толще провод, тем больший автомат он выдержит, но ставить 25 А на линию с 2,5 мм² нельзя - провод сгорит раньше, чем автомат сработает.
Для бака 1,5 кВт хватает автомата на 10 А. Для 2-3 кВт берут 16 А. Промежуточные 13 А в быту встречаются реже, их спокойно заменяет 16 А при кабеле 2,5 мм². Тип характеристики - C, обычный бытовой. ТЭН пусковых токов почти не даёт, так что экзотика не нужна.
УЗО или дифавтомат: 30 мА, тип A
Вопрос «нужно ли УЗО для водонагревателя» имеет один ответ - да. Бак наполнен водой, внутри ТЭН под сетевым напряжением, человек стоит мокрыми руками у смесителя. Если изоляция ТЭНа пробьётся на воду и корпус, ток утечки пойдёт по контуру заземления, а при его отсутствии - через человека. УЗО ловит эту утечку за доли секунды и рвёт цепь.
Номинал утечки - 30 мА, это порог защиты человека. 10 мА в быту избыточен и даёт ложные срабатывания, 100-300 мА защищают только от пожара, но не спасают жизнь. Тип - A, потому что современная электроника внутри бака может давать пульсирующий постоянный ток утечки, а тип AC его просто не увидит.
Отдельное УЗО + автомат
Два устройства в связке: УЗО на утечку, автомат на перегруз. Гибко, но занимает больше места в щите.
Дифавтомат
Два в одном: и утечка, и перегрузка. Компактнее, но при срабатывании не всегда понятно, что случилось - утечка или перегруз.
Заземление
Третий провод PE идёт на корпус бака. Без него УЗО работает как последний рубеж, но пробой почувствуете вы, а не защита.
Отдельная линия - не блажь
Мощный бак нельзя вешать на общую розеточную группу и тем более гонять через удлинитель. Причина простая: разъём удлинителя и бытовая розетка рассчитаны на кратковременную нагрузку, а ТЭН держит 9-13 А часами. Контакты греются, пластик оплавляется, дальше - оплавленная вилка и запах гари.
Правильно - своя линия от щита: свой автомат, своё УЗО, свой кабель до точки подключения. Никаких скруток по дороге, соединения только в клеммах. Для бака на 1,5 кВт в готовой розетке с заземлением иногда допустимо подключение вилкой, но линия под эту розетку всё равно должна быть выделенной.
Шаг 1. Посчитать ток
Мощность бака делим на 220. Получаем ампер, от которого пляшем дальше.
Шаг 2. Выбрать кабель
2,5 мм² медь для 2-3 кВт. Алюминий в квартире не тянем - он ломкий и хуже держит ток.
Шаг 3. Подобрать защиту
Автомат 10-16 А под сечение, УЗО или дифавтомат 30 мА тип A.
Шаг 4. Протянуть линию
Отдельно от щита до точки, без промежуточных скруток, с заземлением на корпус.
- Ток посчитан по формуле P/220, а не на глаз
- Автомат подобран под кабель, не «побольше»
- УЗО или дифавтомат 30 мА, тип A
- Кабель медный 2,5 мм² для баков 2-3 кВт
- Линия отдельная, заземление на корпусе
Медь против алюминия и длина линии
В квартире линию под бойлер тянут медью. Алюминий той же толщины держит меньший ток, со временем окисляется в клеммах и от вибрации и температурных циклов ломается на изгибе. Для нагрузки, которая часами держит 10-13 А, это лишний риск. Медный кабель 2,5 мм² тут просто спокойнее: он не греется на длинном прогоне и уверенно держит бак до 3 кВт.
Длина линии тоже влияет. Чем дальше щит от бойлера, тем заметнее падение напряжения на проводе. Для бытовых расстояний в квартире 5-15 метров сечение 2,5 мм² закрывает вопрос с запасом, отдельно пересчитывать не нужно. Но если бак стоит в дальнем углу дома и линия уходит на 25-30 метров, для мощного ТЭНа имеет смысл заложить 4 мм², чтобы напряжение на баке не проседало под нагрузкой.
Экономия на сечении при длинной линии оборачивается тёплым проводом в стене. Это не то место, где стоит резать бюджет.

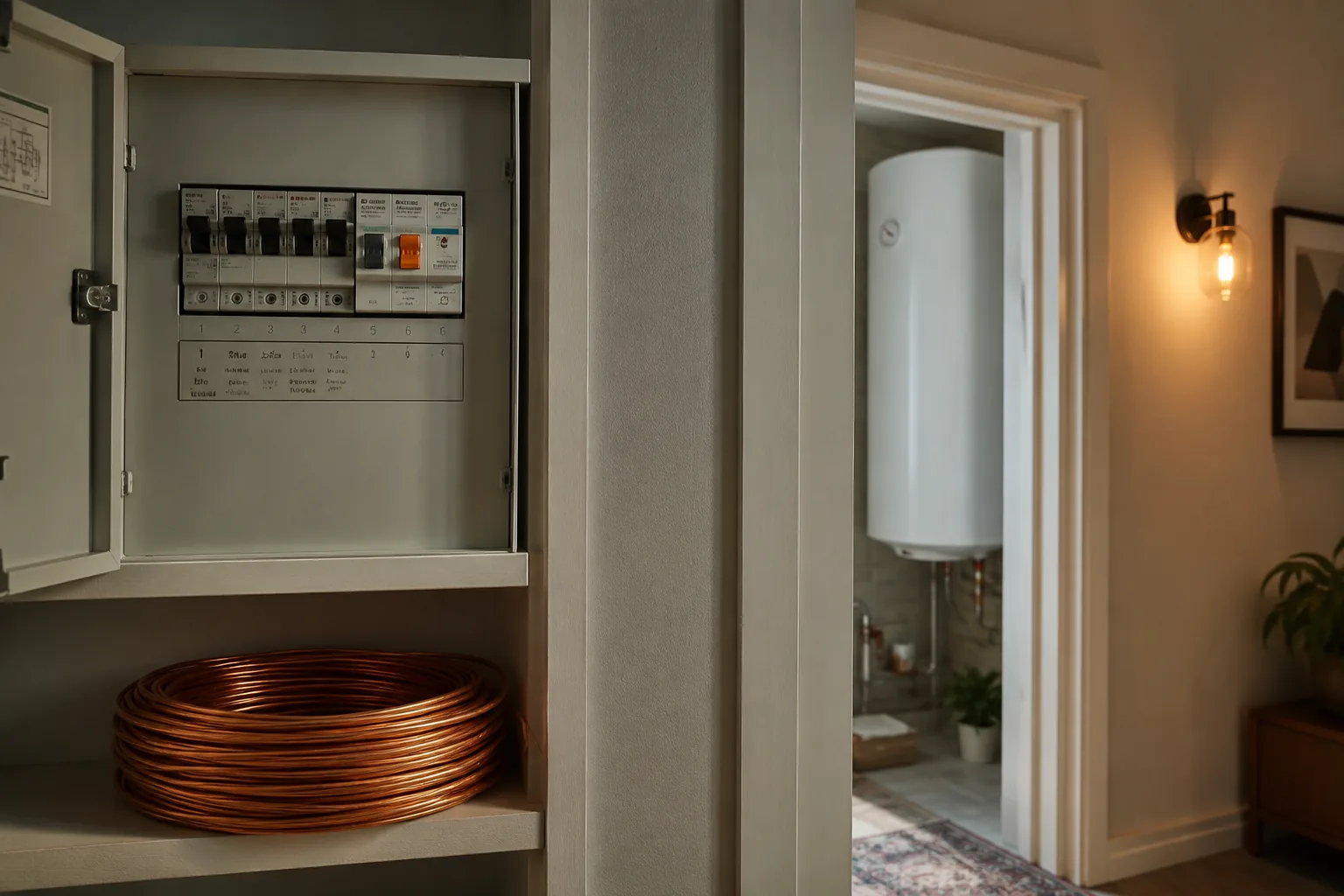

Как это собирается в щите
Порядок подключения в щите одинаков для всех бытовых баков. Фаза от общего ввода заходит на автомат линии, с автомата - на верхнюю клемму УЗО (если оно отдельное). Ноль этой линии идёт через УЗО обязательно, иначе оно не увидит утечку и будет ложно срабатывать или не сработает вовсе. С нижних клемм фаза и ноль уходят в кабель на бойлер. Провод PE берётся с общей заземляющей шины щита и идёт прямо на корпус бака, минуя УЗО и автомат.
Если вместо связки УЗО плюс автомат стоит дифавтомат, схема ещё проще: фаза и ноль линии заходят на дифавтомат, снизу уходят в кабель, PE так же с шины. Один модуль вместо двух. Разница только в диагностике: при отдельном УЗО сразу видно, что отключилось - утечка или перегруз, а дифавтомат об этом молчит, если у него нет индикатора причины.
Номинал автомата, сечение кабеля и ток утечки для УЗО под вашу мощность выдаст калькулятор автомата и кабеля.
Частые вопросы
Какой автомат нужен для водонагревателя 1.5 кВт?
Ток такого бака около 6,8 А, поэтому достаточно автомата на 10 А с характеристикой C. Кабель при этом берут медный 2,5 мм², реже 1,5 мм², и обязательно ставят УЗО на 30 мА тип A.
Какое сечение кабеля нужно для бойлера?
Для большинства бытовых баков мощностью 2-3 кВт берут медный кабель 2,5 мм². Для маломощного бака 1,5 кВт формально хватает 1,5 мм², но 2,5 мм² даёт запас и не греется на долгом нагреве.
Нужно ли УЗО для водонагревателя?
Да, обязательно. Бак заполнен водой, внутри ТЭН под напряжением, рядом мокрые руки. УЗО или дифавтомат на 30 мА тип A рвёт цепь при утечке за доли секунды и защищает от удара током при пробое ТЭНа.
Можно ли подключить бойлер через удлинитель?
Мощный бак - нельзя. ТЭН держит 9-13 А часами, контакты удлинителя и вилки греются и плавятся. Нужна отдельная линия от щита. Маломощный бак 1,5 кВт допустимо включать вилкой в выделенную заземлённую розетку.
Какой номинал утечки у УЗО для бойлера?
30 мА - это порог защиты человека. 10 мА даёт ложные срабатывания в быту, 100-300 мА защищают только от пожара и не спасают при ударе током. Тип выбирают A, чтобы ловить пульсирующие утечки от электроники бака.
Обязательно ли заземление для водонагревателя?
Да. Провод PE идёт на корпус и отводит ток при пробое ТЭНа на воду. Зануление на ноль запрещено: при обрыве нуля на корпусе окажется фаза. Без заземления УЗО остаётся единственной защитой.
