Рециркуляция ГВС с бойлером косвенного нагрева превращает стояк в постоянно горячий контур. Вы получаете горячую воду из крана за 2-3 секунды, а не через минуту. Для этого нужен дополнительный трубопровод обратки от самой дальней точки к бойлеру, циркуляционный насос и бойлер с третьим патрубком. Система стоит от 12 000 до 25 000 рублей на материалы и окупается за 2-3 года за счёт экономии воды и электроэнергии.
Что такое рециркуляция ГВС и зачем она нужна
Рециркуляция - это принудительное движение горячей воды по замкнутому контуру. Вода из бойлера идёт по подающей трубе к кранам, а от самой дальней точки возвращается обратно в бойлер по отдельной трубе - обратке. Циркуляционный насос гоняет воду по кругу, поэтому в трубе постоянно поддерживается температура 50-60 °C. Кран открываете - и сразу горячая вода.
Для бойлера косвенного нагрева рециркуляция особенно важна. В отличие от газовых колонок или проточников, бойлер греет воду в накопительном баке. Если контур не зациклен, вода в трубах остывает за 10-15 минут и при каждом открытии крана сначала сливается холодная. Рециркуляция держит трубы горячими, но требует дополнительного расхода электроэнергии на насос и тепловых потерь - примерно 50-100 Вт/ч на циркуляцию и 0,5-1 °C остывания воды в баке за час.
Если у вас бойлер объёмом 150-300 литров, рециркуляция обязательна: без неё горячая вода доходит до удалённых кранов (кухня, второй этаж) за 30-60 секунд. За год вы теряете 5-6 кубометров воды впустую. Счёт за воду - около 500-700 рублей в год, плюс время ожидания в душе по 2 минуты каждый раз.
Как работает схема с бойлером и рециркуляцией
В стандартной схеме без рециркуляции бойлер имеет два патрубка: холодная вода (вход) и горячая вода (выход к потребителям). Для рециркуляции нужен третий патрубок - возврат обратки. В современных бойлерах косвенного нагрева (например, Boilermaster серии B) этот патрубок уже предусмотрен. Если его нет, можно врезать тройник на подающей линии после бойлера, но это менее эффективно и может создавать застойные зоны.
Вот как выглядит работающая схема:
- Бойлер греет воду до 60-65 °C (настройка термостата).
- От верхнего (или бокового) патрубка идёт подающая труба к коллектору или разводке по точкам.
- Самая дальняя точка (например, смеситель на кухне) соединяется с обраткой. Обратка ведёт обратно к бойлеру через циркуляционный насос.
- Насос включается либо по таймеру, либо по термостату на трубе (как только температура в обратке падает ниже 40 °C).
- Обратка входит в бойлер через третий патрубок, расположенный ниже уровня воды, чтобы не создавать воздушных пробок.
Насос подбирается по расходу: для частного дома с 3-4 точками и протяжённостью труб до 30 метров достаточно насоса на 25-40 Вт с напором 4-6 метров. Цена - 3 500-6 000 рублей. Обратный клапан на обратке обязателен, чтобы не было перетока холодной воды в бойлер.
Сравнение: с рециркуляцией и без
| Параметр | Без рециркуляции | С рециркуляцией |
|---|---|---|
| Время ожидания горячей воды на кухне (расстояние 15 м) | 40-50 секунд | 2-3 секунды |
| Слив холодной воды в день (семья 4 чел.) | 15-20 литров | 0,5-1 литр (только пока насос не включился) |
| Потери тепла из труб в час | 0,2-0,4 кВт·ч (остывание и повторный нагрев) | 0,05-0,1 кВт·ч (циркуляция + теплопотери хорошо изолированной трубы) |
| Износ труб (коррозия, отложения) | Выше, так как частые циклы нагрев-остывание ускоряют коррозию | Ниже, постоянная температура 50-60 °C стабилизирует процессы |
| Стоимость дополнительного оборудования | 0 рублей | 12 000-25 000 рублей (насос, труба, фитинги, термоизоляция) |
Таблица наглядно показывает: время ожидания сокращается в 20 раз, а расход воды на слив - в 15-20 раз. Теплопотери при рециркуляции меньше, чем при повторном нагреве остывшей трубы, если трубы качественно изолированы. Без изоляции трубы отдают тепло в стену, и насос будет гонять воду чаще, увеличивая расходы на отопление.
Пошаговое руководство: как сделать рециркуляцию в частном доме
Шаг 1. Выберите бойлер с третьим патрубком
Если вы ещё не купили бойлер, берите модель с выходом под рециркуляцию. У бойлеров с косвенным нагревом это обычно патрубок DN15 или DN20 на корпусе. Проверьте в паспорте: «рециркуляция» или «возврат». Если бойлер уже стоит и нет третьего выхода, придётся врезать тройник на подаче от бойлера до первой точки разбора. Это менее удобно, но работает. Тройник ставьте как можно ближе к бойлеру, чтобы длина «мёртвой» зоны была минимальной.
Шаг 2. Проложите обратную трубу
От самой дальней точки (обычно кухня или ванная на втором этаже) ведите отдельную трубу обратно к бойлеру. Диаметр - 16-20 мм для металлопластика или 20-25 мм для полипропилена. Трубу обязательно изолируйте: вспененный полиэтилен толщиной 9-13 мм снижает теплопотери на 60-70%. Уклон не нужен, но избегайте воздушных карманов - ставьте автоматические воздухоотводчики в верхних точках.

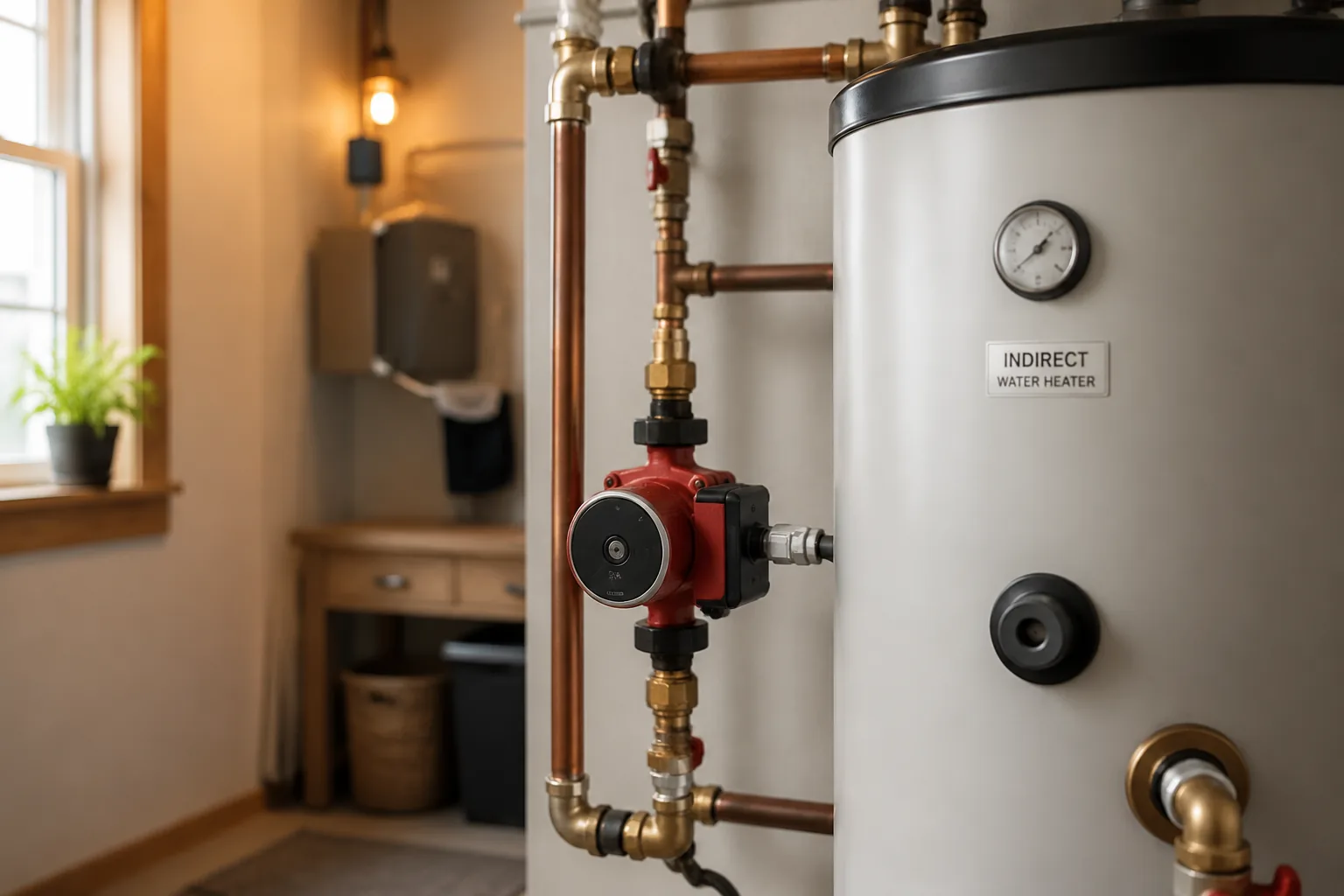

Шаг 3. Установите циркуляционный насос
Насос ставьте на обратке перед входом в бойлер. Направление - от дальних точек к бойлеру. Используйте насос с мокрым ротором (Grundfos, Wilo, DAB) - он тише и дешевле. Производительность: 1-2 кубометра в час, напор 4-6 метров. Между насосом и бойлером обязательно поставьте обратный клапан, чтобы вода не шла обратно при выключенном насосе.
Шаг 4. Настройте автоматику
Самый простой вариант - таймер, включающий насос на 2-3 часа утром и вечером. Умный вариант - термостат на трубе обратки: как только температура опускается ниже 40 °C, насос вкключается, греет трубу до 55 °C и выключается. Это экономит электроэнергию - насос работает не круглосуточно, а 2-4 часа в сутки. Настройте термостат так, чтобы гистерезис был 5-10 °C, иначе насос будет включаться каждые 5 минут.
Шаг 5. Проверьте герметичность и запустите
Перед запуском откройте все краны, чтобы выгнать воздух. Включите насос вручную на 10 минут, проверьте отсутствие течей. Затем настройте автоматику. Первую неделю понаблюдайте: время появления горячей воды на всех кранах должно быть не более 5 секунд. Если на каком-то кране дольше - проверьте, не завоздушена ли обратка, или не перекрыт ли вентиль на подводке.
Чек-лист: что проверить перед установкой рециркуляции
Какой насос выбрать для рециркуляции ГВС
На рынке два основных варианта: насосы с мокрым ротором и сухим ротором. Для дома - только мокрый ротор. Он смазывается водой, работает тихо (до 30 дБ) и не требует обслуживания. Характеристики:
- Производительность: 0,5-2 м³/ч (для дома 100-200 м² достаточно 1,2 м³/ч).
- Напор: 3-6 метров. Считайте: каждый метр высоты дома + 1 метр на каждые 10 метров горизонтальной трубы.
- Материалы: корпус латунь или нержавейка, крыльчатка - технополимер. Избегайте чугунных корпусов для ГВС - они корродируют от горячей воды.
- Цена: 3 500-7 000 рублей за брендовый Grundfos ALPHA2 или Wilo Star. Китайские аналоги (Oasis, WPA) стоят 1 500-2 500 рублей, но шумнее и служат 2-3 года вместо 5-7.
Насос с электронным регулированием (например, Grundfos ALPHA2) сам подстраивает производительность под расход и экономит до 30% электроэнергии по сравнению с обычными моделями. Разница в цене 1 500-2 000 рублей окупается за 1-2 года.
Проблемы и предостережения при рециркуляции
Самая частая ошибка - установка насоса на подаче, а не на обратке. Если поставить насос на подаче, он будет нагнетать давление в трубы, что может вызвать жесткие водяные удары при закрытии кранов. На обратке насос просто подсасывает воду, давление в системе остаётся стабильным. Вторая проблема - отсутствие термоизоляции. Трубы без изоляции теряют тепло 40-50 Вт на метр в час. Для дома с 20 метрами труб это 20-25 кВт·ч в сутки - счёт за отопление вырастет на 800-1000 рублей в месяц зимой.
Также учтите, что рециркуляция может ускорить коррозию стальных труб, если в системе есть кислород. Для пластиковых труб (полипропилен, металлопластик) это не страшно. Если у вас медные или стальные трубы, ставьте насос с сухим ротором и используйте диэлектрические вставки, чтобы избежать электрохимической коррозии.
Ещё один момент: шум насоса. Дешёвые модели (до 2 000 рублей) гудят слышно в соседней комнате. Ставьте их на резиновые виброгасящие прокладки и желательно в отдельном помещении (котельной). Насосы Grundfos, Wilo, DAB работают практически бесшумно.
Варианты для безбойлерных систем
Рециркуляция возможна не только с косвенным бойлером, но и с газовым котлом, если он двухконтурный или подключён к бойлеру. Однако для двухконтурного котла с рециркуляцией есть нюанс: горелка будет включаться слишком часто, чтобы греть возвращающуюся воду. Это снижает ресурс котла. Поэтому для рециркуляции с двухконтурным котлом нужно ставить отдельный электрический бойлер-доводчик или использовать специальный режим «комфорт» (если поддерживается). Лучший вариант - всё же отдельный бойлер косвенного нагрева с рециркуляцией.
Стоимость и сроки
Примерный бюджет на рециркуляцию в частном доме:
- Насос - 4 000-6 000 руб.
- Труба (20 метров, полипропилен) - 1 500-2 000 руб.
- Термоизоляция (20 метров) - 800-1 200 руб.
- Фитинги, обратный клапан, воздухоотводчик - 2 000-3 000 руб.
- Работа сантехника (если не делать самому) - 5 000-8 000 руб.
Итого: 13 000-20 000 рублей. Срок монтажа - 1-2 дня (если трубы идут по готовому ремонту, то сложнее). Экономия воды и уменьшение времени нагрева окупают систему за 2-3 года. При росте тарифов на воду и электричество срок окупаемости сокращается.
Частые вопросы
Можно ли сделать рециркуляцию, если бойлер косвенного нагрева уже установлен и у него нет третьего патрубка?
Да, можно. Врежьте тройник на подающей трубе от бойлера до первой точки разбора, как можно ближе к бойлеру. К тройнику подключите обратку с насосом. Но будет небольшой участок трубы (от бойлера до тройника), где вода не циркулирует - при открытии крана сначала пойдёт остывшая вода из этого участка. Обычно это 20-30 сантиметров, что даёт задержку 1-2 секунды.
Какой насос выбрать для рециркуляции в частном доме с двумя этажами, бойлер 200 литров, трубы до кухни 25 метров?
Вам нужен насос с напором 6-8 метров и производительностью 1,5-2 кубометра в час. Подойдёт Grundfos ALPHA2 25-60 (около 6 000 рублей) или Wilo Star RS 25/6 (5 500 рублей). Если хотите сэкономить, возьмите WPA 25-6 (2 500 рублей), но он будет шумнее и прослужит 3-4 года вместо 7-10.
Сколько электроэнергии потребляет насос рециркуляции, если он работает круглосуточно?
Типичный насос 25-40 Вт, работающий 24 часа, потребляет 0,6-1 кВт·ч в сутки. Это около 18-30 кВт·ч в месяц, или 90-150 рублей по тарифу 5 руб/кВт·ч. Если поставить таймер на 6 часов в сутки, расход снизится до 0,15-0,25 кВт·ч в день, то есть 22-38 рублей в месяц.
Нужно ли ставить обратный клапан на обратке? Что будет, если его не поставить?
Обратный клапан обязателен. Без него, когда насос выключен, вода может самотёком пойти по обратке в бойлер и вытеснить горячую воду в холодную магистраль. В итоге из крана будет идти тёплая вода, а не горячая, и бойлер будет чаще включаться на нагрев. Клапан стоит 200-400 рублей, ставьте его сразу после насоса перед входом в бойлер.
Насколько сильно упадет температура воды в бойлере из-за рециркуляции? Не будет ли бойлер постоянно греть?
При правильной теплоизоляции труб и настройке автоматики падение температуры составляет 0,5-1 °C за час работы насоса. Если насос работает 2-3 часа, бойлер остынет на 1-2 °C, что не критично. Котел будет догревать воду, но это добавит 5-10% к расходу газа или электричества. Без изоляции потери могут быть 3-5 °C в час, тогда котел будет работать чаще.
Можно ли сделать рециркуляцию в квартире с центральным горячим водоснабжением, если стоит бойлер?
В квартире с центральным ГВС рециркуляция бессмысленна, если бойлер подключён как накопитель с подогревом от центральной сети. Вода в стояках обычно уже горячая, и проблема «слива холодной» возникает из-за остывания воды в разводке внутри квартиры. Решить её можно установкой насоса на обратку внутри квартиры, но часто это запрещено управляющей компанией, так как нарушает гидравлику стояка. Лучше поставить электрический проточник на кухню или локальный накопитель.
