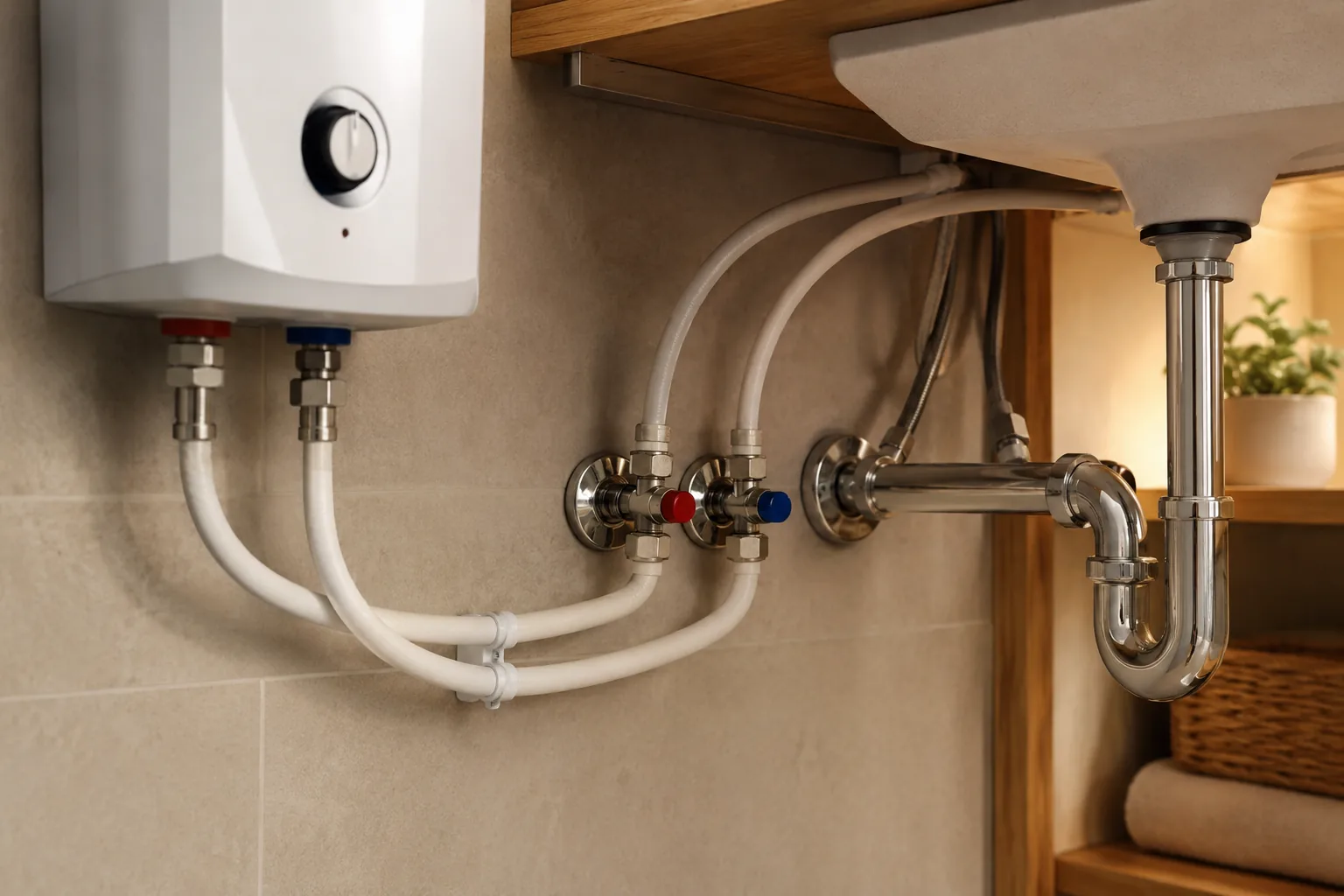

Водопроводная обвязка бойлера — это два патрубка и несколько узлов между ними и трубой. Перепутать вход с выходом сложно, но забыть кран или клапан — легко, и потом мучиться при каждом обслуживании. Разберём схему по узлам, чтобы собрать один раз и правильно.
Холодная вода заходит в нижний патрубок через тройник с краном и предохранительным клапаном. Горячая выходит из верхнего. На входе ставят запорный кран и слив, чтобы обслуживать бойлер без перекрытия всей квартиры.
Как отличить вход от выхода
У накопительного бойлера два патрубка, они помечены цветом: синий — холодная вода на вход, красный — горячая на выход. Холодная всегда снизу, горячая сверху. Если перепутать, бойлер будет отдавать холодную и толком не греть.
Узлы обвязки по порядку
- Запорный кран на входеперекрыть бойлер, не трогая квартиру
- Тройник со сливным краномслить бак для обслуживания
- Предохранительный клапансброс давления при нагреве
- Обратный клапанвода не уходит обратно в стояк
- Гибкие подводки или трубысоединение с водопроводом
Порядок сборки на входе холодной
Запорный кран
Первым от водопровода ставят кран. Он перекрывает подачу на бойлер, чтобы обслуживать прибор, не отключая воду во всей квартире.
Тройник со сливом
Дальше тройник с краником для слива. Через него сливают бак перед заменой ТЭНа или чисткой. Без него слив идёт медленно через клапан — как слить воду из бойлера.
Предохранительный клапан
Ставят вплотную к патрубку холодной воды, стрелкой в бак. Он сбрасывает лишнее давление, которое растёт при нагреве. Подробно — про предохранительный клапан.
Подводка к патрубку
Соединяют узел с нижним патрубком бойлера. Резьбу уплотняют фумом или льном, без перетяга.
Выход горячей
Верхний патрубок проще: от него горячая вода идёт к смесителям. Иногда на выходе ставят ещё один запорный кран, чтобы полностью отсекать бойлер с обеих сторон при снятии. Для одной точки достаточно прямой подводки к смесителю.
Соберёте вход правильно один раз — и каждое обслуживание бойлера потом займёт минуты, а не полдня.
После обвязки — заполнение
Когда вода подключена, бак заполняют до включения электрики. Открывают холодную, затем горячий кран смесителя, ждут ровную струю без воздуха. Полный порядок монтажа — в статье как установить водонагреватель своими руками.
Выбор диаметра труб и фитингов для обвязки
Для бойлера объёмом 50-100 л стандартный патрубок — 1/2 дюйма (15 мм). Этого достаточно при давлении 3-5 бар и длине подводки до 5 м. Если водозабор одновременно идёт на душ и кухню, а бойлер на 150-200 л, лучше использовать трубу 3/4 дюйма (20 мм) на участке от стояка до бойлера. Иначе при открытии двух кранов напор на горячей упадёт на 30-40%.
Частая ошибка — ставить на входе фильтр грубой очистки с внутренним сечением меньше, чем труба. Например, фильтр с сеткой 1/2 дюйма на трубе 3/4 дюйма создаёт местное сужение и потерю 0,2-0,3 бар. Для бойлера на 80 л это некритично, но для накопителя на 200 л с душевой лейкой 12 л/мин — заметно.
Практический совет: если длина подводки от стояка до бойлера больше 10 м, увеличьте диаметр до 3/4 дюйма даже для 50-литрового бойлера — это снизит потери напора на 0,5-0,7 бар.
Нюансы эксплуатации и обслуживания
После монтажа бойлер работает без вмешательства, но регулярное обслуживание продлевает срок службы. Магниевый анод заменяют раз в 1–2 года (стоимость 200–500 руб.). Если анод разрушен, на стенках бака появляется накипь, которая снижает КПД и ускоряет коррозию. ТЭНы мощностью 1,5–2,5 кВт в жёсткой воде покрываются слоем накипи за 6–12 месяцев, что увеличивает время нагрева на 20–30% и повышает расход электроэнергии. Раз в год промывайте бак: отключите питание, слейте воду, открутите фланец с ТЭНом, удалите накипь механически или химически (лимонная кислота 50 г на 1 л воды, залейте на 2–4 часа).
Предохранительный клапан проверяйте каждые 3 месяца: при открытии рычага должна выходить вода. Если клапан забит, при нагреве давление в баке поднимется выше 6–7 бар, что приведёт к разрыву бака (гарантия аннулируется). Срок службы бойлера с сухим ТЭНом — 8–10 лет, с мокрым — 5–7 лет, при условии ежегодного обслуживания. Не экономьте на фильтре грубой очистки на входе: он стоит 300–500 руб., но защищает клапан и ТЭН от песка и ржавчины из водопровода.
Частые ошибки при монтаже и их последствия
Ошибка 1: отсутствие обратного клапана на холодной воде. При нагреве вода расширяется, давление в баке растёт, вода уходит обратно в холодный стояк, нагревая соседние трубы. Через 2–3 года такой эксплуатации на магистрали появляются свищи. Клапан стоит 150–200 руб., устанавливается строго после запорного крана. Ошибка 2: установка предохранительного клапана на горячую линию. Клапан должен стоять на холодной, иначе при сбросе давления горячая вода обжигает. Ошибка 3: отсутствие уклона труб. На входе холодной уклон 2–3 мм на метр к бойлеру, на выходе горячей — от бойлера. Если уклон обратный, в трубах застаивается воздух, греется только верхняя треть бака, а расход воды увеличивается на 10–15%.
Ошибка 4: использование алюминиевых фитингов с медными трубами. Гальваническая пара разрушает соединение за 1–2 года. Используйте латунь или нержавейку. Ошибка 5: подключение бойлера до счётчика воды. Это запрещено, штраф до 15 000 руб. и перерасчёт по нормативу за 3 года. Ошибка 6: негерметичный сбросной шланг от предохранительного клапана. Шланг должен выходить в канализацию или открытую ёмкость с зазором 10–20 мм, иначе при засоре канализации вода пойдёт обратно, затопит помещение. Все ошибки приводят к потере гарантии и дополнительным расходам на ремонт от 2 000 руб. за замену ТЭНа до 15 000 руб. за замену бака.
Частые вопросы
Как подключить бойлер к водопроводу?
Холодная вода заходит в нижний патрубок через запорный кран, тройник со сливом и предохранительный клапан. Горячая выходит из верхнего патрубка к смесителям.
Где холодная и горячая на бойлере?
Патрубки помечены цветом: синий — холодная на вход снизу, красный — горячая на выход сверху. Если перепутать, бойлер будет отдавать холодную воду.
Куда ставить предохранительный клапан?
Вплотную к патрубку холодной воды, стрелкой в бак. Он сбрасывает давление, которое растёт при нагреве воды. Без него бак раздувает.
Зачем нужен сливной кран на бойлере?
Через тройник со сливным краном быстро сливают бак перед заменой ТЭНа или чисткой. Без него слив идёт медленно, тонкой струйкой через предохранительный клапан.
Нужен ли запорный кран на входе бойлера?
Да, он позволяет перекрыть и обслуживать бойлер, не отключая воду во всей квартире. Иногда второй кран ставят и на выходе горячей.
Какой диаметр трубы выбрать для подключения бойлера?
Для бойлеров до 100 л достаточно трубы 1/2 дюйма при длине подводки до 5 м. Для моделей 150-200 л или при длине более 10 м используйте 3/4 дюйма, чтобы избежать падения напора.
Как часто нужно менять магниевый анод в бойлере?
При жёсткости воды 4-6 мг-экв/л анод меняют раз в 1-2 года. Если вода мягкая (до 2 мг-экв/л), интервал можно увеличить до 3 лет. Проверяйте анод при каждом обслуживании ТЭНа.
Что делать, если из предохранительного клапана постоянно капает вода?
Нормально, если капает при нагреве — это сброс избыточного давления. Но если капает постоянно, даже когда бойлер холодный, проверьте давление в водопроводе: если оно выше 6 бар, поставьте редуктор на входе в квартиру.
