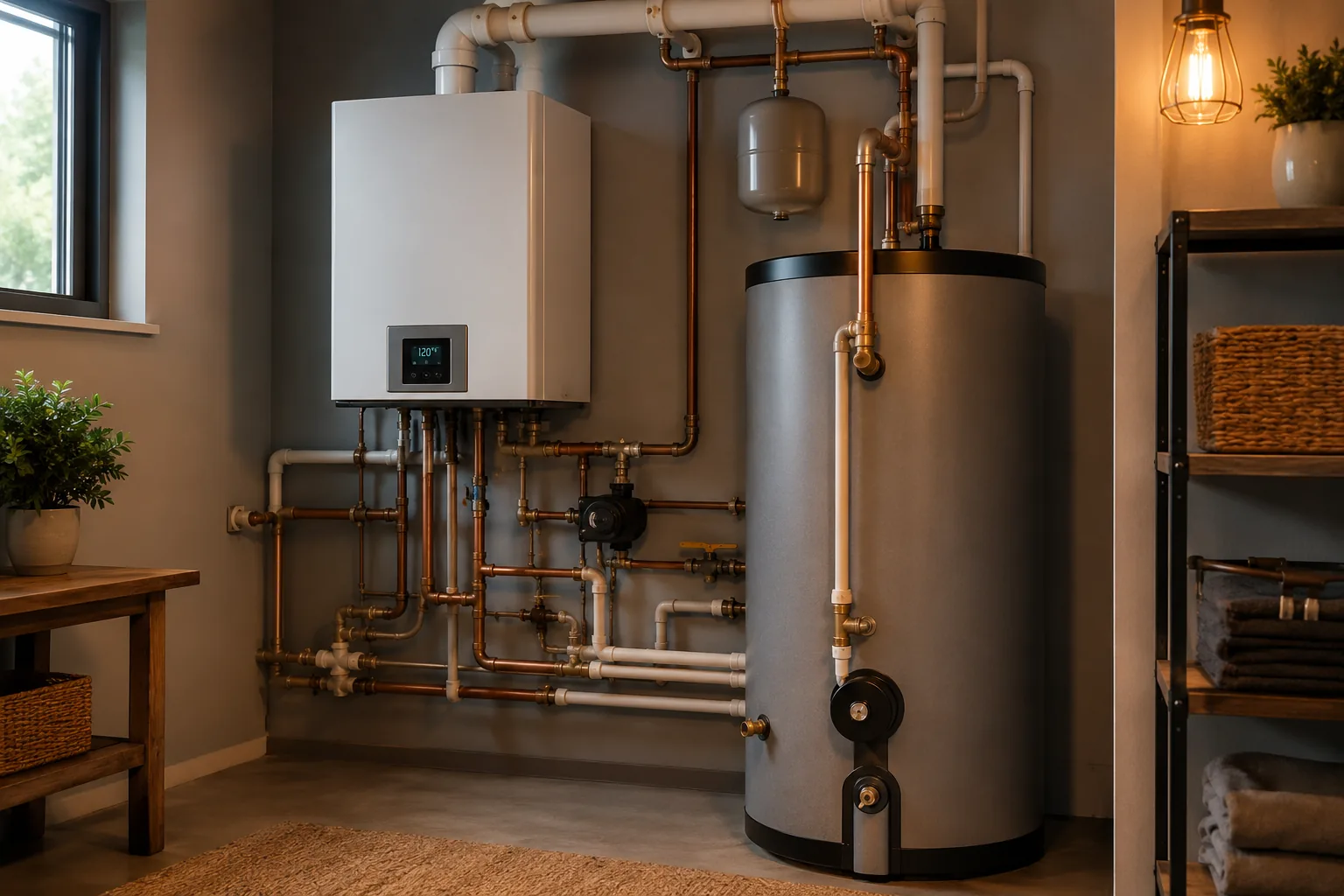

Косвенный бойлер подключают к котлу так, чтобы нагрев воды не мешал отоплению, а в идеале имел приоритет. Схема не сложная, но пара узлов решает, будет ли система работать ровно или котёл начнёт метаться между батареями и баком. Разберём обвязку по шагам.
Бойлер врезают в подачу и обратку котла отдельным контуром через трёхходовой клапан или свой насос. Обычно ставят приоритет ГВС: пока греется вода, отопление ждёт.
Что понадобится
- Трёхходовой клапан или отдельный циркуляционный насоспереключение контуров
- Группа безопасности бойлераклапан, воздухоотводчик, манометр
- Расширительный бак для ГВСгасит скачки давления
- Запорная арматура и обратные клапаныобслуживание и защита
Принцип приоритета ГВС
Ключевое решение — приоритет горячей воды. Когда датчик в бойлере видит, что вода остыла, система временно направляет весь теплоноситель от котла на змеевик бойлера. Батареи в это время не греются, но нагрев бака идёт быстро, за 20–40 минут. Потом теплоноситель возвращается на отопление. Дом за полчаса не остынет, а воду вы получаете быстро.
Порядок обвязки
Определите точку врезки
Бойлер подключают к контуру котла отдельной веткой от подачи и обратки. Чем ближе к котлу, тем короче путь горячего теплоносителя.
Поставьте трёхходовой клапан или насос
Трёхходовой клапан переключает поток между отоплением и бойлером. Альтернатива — отдельный насос на контур бойлера, который включается по датчику.
Смонтируйте группу безопасности
На выходе горячей воды ставят предохранительный клапан, чтобы сбрасывать лишнее давление при нагреве. Зачем он нужен — в статье про предохранительный клапан.
Добавьте расширительный бак ГВС
Вода при нагреве расширяется. Расширительный бак на контуре горячей воды гасит скачки давления и бережёт бойлер и клапан.
Подключите датчик и настройте котёл
Датчик температуры бойлера заводят на котёл или на автоматику. Выставляют приоритет ГВС и целевую температуру бака.
Вся хитрость косвенного нагрева в одном узле — приоритете ГВС. Остальное как у обычного бойлера.
Объём под мощность котла
Чем мощнее котёл и больше площадь змеевика, тем быстрее греется бак. Слабый котёл большой бойлер будет тянуть долго, приоритет ГВС затянется, и дом успеет подстыть. Поэтому объём согласуют с котлом заранее — общий принцип выбора в статье водонагреватель для частного дома. Что вообще такое косвенный нагрев — разобрали отдельно.
Время нагрева бойлера: расчёт и практические цифры
Скорость нагрева воды в косвенном бойлере зависит от мощности котла, площади теплообменника и разницы температур. Для бытового расчёта действует упрощённая формула: время нагрева (часы) = объём бойлера (литры) × 0,00116 × дельта T (°C) / мощность котла (кВт). Например, бойлер 200 литров нужно нагреть с 10 до 60 °C (дельта 50 °C). При мощности котла 24 кВт время = 200 × 0,00116 × 50 / 24 ≈ 0,48 часа, то есть 29 минут. На практике к этому добавляется 10–20 % из-за теплопотерь и инерции системы. Если котёл маломощный (12 кВт), то же время составит около 58 минут — это уже ощутимо. При выборе бойлера ориентируйтесь не только на объём, но и на площадь змеевика: чем она больше (обычно 0,6–1,2 м²), тем быстрее нагрев. Для комфорта семьи из 3–4 человек достаточно 150–200 литров с временем нагрева не более 40–50 минут, иначе возникнет дискомфорт при последовательном использовании воды.
Выбор материала змеевика и корпуса бойлера
Змеевик — основной узел теплообмена. В бюджетных моделях используют сталь, в среднем сегменте — медь, в премиум — нержавейку. Медь имеет теплопроводность около 400 Вт/(м·К), сталь — 50 Вт/(м·К). Это даёт меди выигрыш по скорости нагрева на 15–20 % при одинаковой площади. Однако медь чувствительна к качеству теплоносителя: при pH ниже 7,5 или высоком содержании растворённого кислорода возможна коррозия. Нержавейка (AISI 304 или 316) устойчива к агрессивным средам, но её теплопроводность ниже (15 Вт/(м·К)), поэтому производители увеличивают длину змеевика. Корпус бойлера обычно делают из стали с эмалевым покрытием или из нержавейки. Эмаль дешевле, но требует защиты от перегрева и контроля давления (не выше 8–10 бар). Нержавеющий корпус (например, 316L) выдерживает жёсткую воду и высокие температуры, но стоит в 1,5–2 раза дороже. Для частого использования в жёсткой воде (более 7 °dH) нержавейка окупается за счёт отсутствия замены анода и меньшего риска протечек.
Обслуживание косвенного бойлера: замена анода и промывка
Магниевый анод — расходная деталь, защищающая стальной корпус от коррозии. Срок его службы зависит от жёсткости воды и температуры: при мягкой воде (до 3 °dH) анод живёт 2–3 года, при жёсткой (более 10 °dH) — 1–1,5 года. Признаки износа: появление хлопьев в воде, гул при нагреве, снижение КПД. Замену проводят ежегодно при сезонном ТО или раз в 2 года, если вода мягкая. Стоимость нового анода — 500–800 рублей, замена своими руками занимает 20–30 минут. Промывку змеевика от накипи делают раз в 2–3 года или при снижении скорости нагрева более чем на 20 %. Используют раствор лимонной кислоты (100 г на 10 л воды) или специальные составы. Для промывки отключают бойлер, сливают воду, подключают циркуляционный насос на 1–2 часа при 60 °C. Если не промывать, слой накипи толщиной 1 мм снижает теплопередачу на 10–15 %, а при 3 мм — до 30 %, что приводит к перекосу работы котла и повышенному расходу газа.
Частые ошибки при подключении бойлера косвенного нагрева
Наиболее распространённая ошибка — установка обратного клапана на подаче холодной воды после группы безопасности, а не до неё. Это приводит к блокировке расширительного бака при нагреве: давление в бойлере растёт, срабатывает предохранительный клапан, вода постоянно сбрасывается. Расширительный бак монтируют на линии холодной воды перед бойлером, объём бака — не менее 10% от объёма бойлера.
Вторая по частоте ошибка — подключение змеевика бойлера к обратке котла без насоса или с насосом, но без обратного клапана на собственном контуре. Насос должен обеспечивать расход через змеевик не менее 0,15–0,2 м³/ч на каждый 100 л объёма бойлера при мощности котла до 30 кВт. Если насос отсутствует либо его производительность мала, время нагрева вырастает в 2–3 раза, а котёл работает в режиме тактования.
Третья частая ошибка — выбор бойлера с объёмом, превышающим возможности котла. Практическое правило: при мощности котла 24 кВт максимальный объём бойлера — 200 л, иначе время нагрева превысит 40 минут, и комфорт ГВС упадёт. Для котла 18 кВт — не более 150 л. Также нередко забывают установить группу безопасности (предохранительный клапан, манометр, воздухоотводчик) на выходе горячей воды из бойлера, что при отказе терморегулятора ведёт к разрыву бака.
Подбор циркуляционного насоса для контура загрузки бойлера
Насос контура загрузки (между котлом и змеевиком бойлера) выбирают по двум параметрам: расход и напор. Расход Q (м³/ч) рассчитывают через мощность змеевика: Q = 0,86 × P / Δt, где P — тепловая мощность, передаваемая змеевику (обычно 0,5–0,9 от мощности котла, но не более 30 кВт для бытовых моделей), Δt — разность температур на входе и выходе змеевика (рекомендуется 10–15 °C). Для котла 24 кВт и Δt=10 °C: Q = 0,86 × 24 / 10 ≈ 2,06 м³/ч. Практически для бойлера 200–300 л достаточно расхода 1,5–2,0 м³/ч.
Напор насоса H (м вод. ст.) складывается из потерь в змеевике (обычно 1–3 м при длине змеевика 10–20 м диаметром 18–22 мм) и в трубопроводах до котла (0,5–1 м). Итого требуемый напор — 2–4 м. У большинства односкоростных насосов (например, Grundfos UPS 25-40 или Wilo Star-RS 25/4) на первой скорости напор 3–4 м, на второй — 5–6 м. Для бойлера до 300 л достаточно первой скорости. Если насос подобран с завышенным напором, скорость потока в змеевике растёт, но теплосъём падает из-за малого времени контакта — устанавливайте трёхходовой байпас или уменьшайте скорость.
Частые вопросы
Как подключить бойлер косвенного нагрева к котлу?
Отдельной веткой от подачи и обратки котла через трёхходовой клапан или свой насос. На выходе воды ставят группу безопасности и расширительный бак, датчик заводят на котёл.
Что такое приоритет ГВС?
Режим, когда при остывшей воде система направляет весь теплоноситель на бойлер. Отопление ненадолго ждёт, зато вода греется быстро, за 20–40 минут. Потом поток возвращается на батареи.
Нужен ли отдельный насос для косвенного бойлера?
Либо отдельный насос на контур бойлера, включающийся по датчику, либо трёхходовой клапан, переключающий поток между отоплением и баком. Один из двух узлов обязателен.
Остынет ли дом, пока греется бойлер?
Нет. Приоритет ГВС длится 20–40 минут, за это время дом не успевает подстыть. После нагрева воды теплоноситель возвращается на отопление.
Нужна ли группа безопасности косвенному бойлеру?
Да. На выходе горячей воды ставят предохранительный клапан и расширительный бак — вода при нагреве расширяется, и лишнее давление надо сбрасывать.
Можно ли подключить косвенный бойлер к двухконтурному котлу?
Технически это возможно, но смысла обычно нет. Двухконтурный котёл рассчитан на проточный нагрев, его мощность часто невелика (18–24 кВт), и приоритет ГВС будет отключать отопление на длительное время (время нагрева 150-литрового бойлера — около 30–40 минут). К тому же внутренний теплообменник котла не рассчитан на постоянную циркуляцию большого объёма. Для таких задач лучше использовать одноконтурный котёл плюс бойлер.
Как часто нужно менять магниевый анод в косвенном бойлере?
Рекомендуется проверять анод ежегодно при сезонном обслуживании. Замена требуется, когда анод уменьшился в диаметре более чем на 50 % или полностью растворился. В среднем при жёсткости воды 5–7 °dH его меняют раз в 2 года. Если вода жёсткая (более 10 °dH), замена нужна ежегодно. Игнорирование ведёт к коррозии бака и протечкам.
Что делать, если из крана идёт ржавая вода после установки косвенного бойлера?
Ржавая вода — признак разрушения магниевого анода или коррозии корпуса. Первым делом проверьте анод: если он растворился, замените. Если анод цел, осмотрите бак на наличие свищей — это может быть следствием заводского брака или неправильного подключения (отсутствие группы безопасности, превышение давления). Временное решение — слить 10–20 литров воды для очистки, но основная причина требует устранения в ближайшее время.
