Как подключить два смесителя к одному бойлеру

Недавно ко мне обратился мастер с вопросом: «Хочу подключить и душ, и кухню от одного бойлера на 80 литров, но боюсь, что напор упадет». Ситуация типичная. Действительно, при параллельном подключении двух смесителей к одному водонагревателю нужно учитывать несколько моментов, чтобы не получить ледяной душ, когда на кухне открыли кран. Разберём всё по порядку: от гидравлики до монтажа.

Почему один бойлер может работать на две точки: гидравлика и напор

Многие думают, что бойлер сам создаёт давление. На самом деле он просто ёмкость с нагревателем. Давление в системе горячего водоснабжения создаётся либо напором холодной воды из водопровода (если стоит редуктор или насос), либо собственной станцией. Бойлер лишь передаёт это давление дальше. Когда вы открываете один смеситель, вода течёт по трубе определённого сечения. При открытии второго крана расход увеличивается, и давление в точке разбора может немного упасть. Насколько - зависит от диаметра труб, их длины и количества изгибов. Если трубы подобраны с запасом, падение будет незаметным. Например, при двух одновременно открытых смесителях с расходом 0,2 л/с каждый (в сумме 0,4 л/с) труба 15 мм длиной 10 метров даст потери около 0,3-0,4 бар, что для бытового смесителя вполне комфортно.

На практике у большинства квартир давление в системе 3-4 бар. Потеря 0,3-0,5 бар на разводке - это нормально. Главное не допускать перепада более 1 бар, иначе вода будет бежать тонкой струйкой.

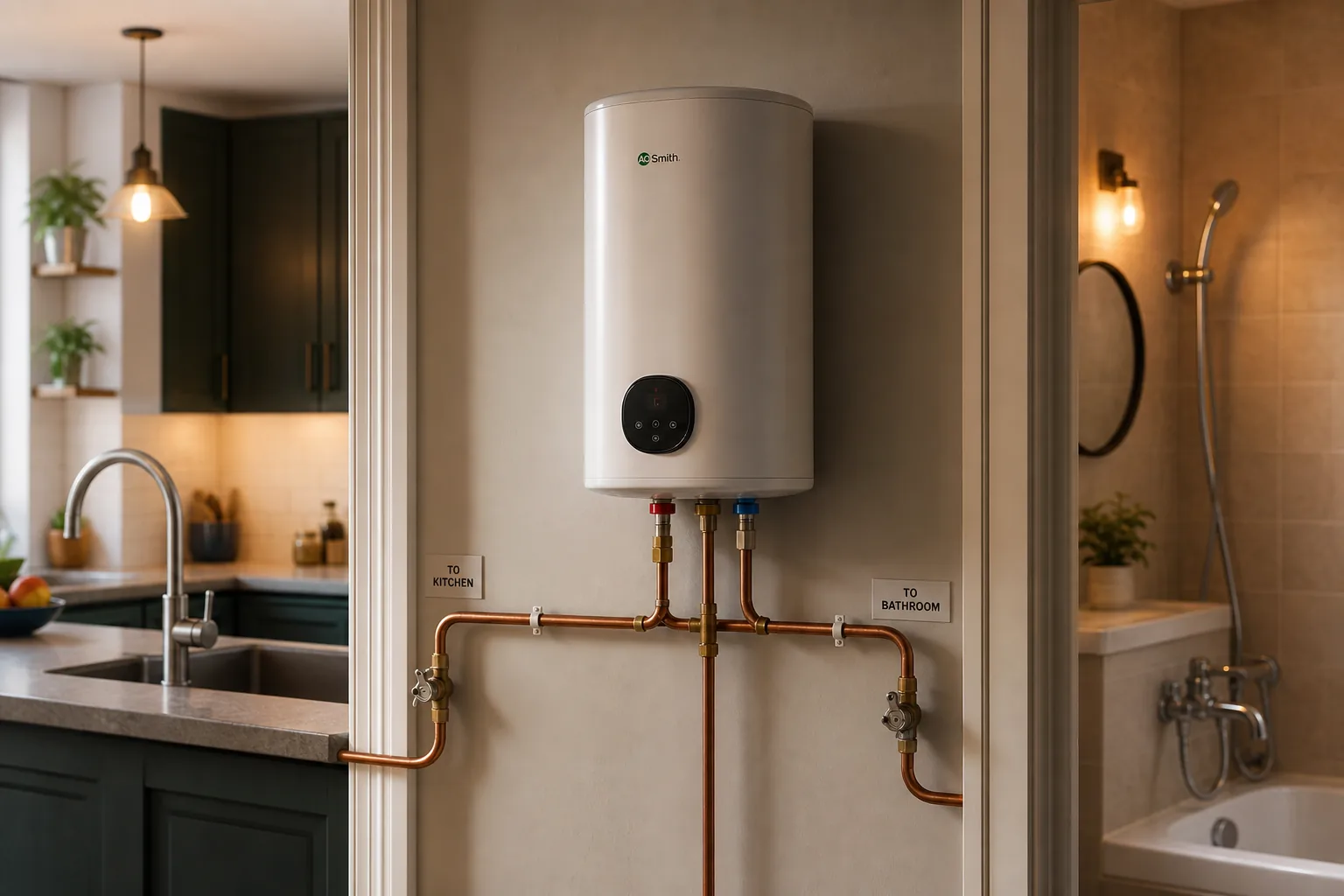

Схема подключения: от бойлера к двум смесителям

Самый простой вариант - параллельное соединение. От выхода горячей воды бойлера идёт труба, на неё ставится тройник (латунный или из нержавейки). Затем две ветки - к каждой точке водоразбора. Обязательно на каждой ветке перед смесителем установите запорный кран (шаровой). Это позволит отключать один смеситель для ремонта, не сливая весь бойлер. Если вы делаете разводку в новостройке или при капитальном ремонте, рекомендую использовать коллекторную схему: после тройника ставится гребёнка на два выхода (или на три, если планируется третья точка). Коллектор позволяет сбалансировать давление и даёт возможность отключать отдельные линии. Последовательное соединение (когда труба идёт к первому смесителю, а от него - ко второму) - плохая идея. При открытии первого крана давление на втором резко падает, особенно если трубы тонкие. Не делайте так.

Выбор диаметра труб: когда 15 мм мало, а 20 мм - в самый раз

Для двух смесителей, работающих одновременно, суммарный расход горячей воды может достигать 0,4-0,5 л/с. При короткой линии (до 10 метров) труба 15 мм (1/2") справится. Но если длина магистрали от бойлера до смесителя превышает 15-20 метров, лучше взять 20 мм (3/4") или даже 25 мм (1"). Вот примерный расчёт для трубы PEX (металлопластик или полипропилен): Если у вас бойлер стоит далеко от смесителей (например, на кухне, а душ в ванной через стену), считайте реальную длину трассы с учётом подъёмов и поворотов. Каждый поворот 90 градусов добавляет к потерям примерно 0,5 метра трубы.

Пошаговая инструкция: как подключить два смесителя к одному бойлеру

1. Шаг 1. Подготовка и отключение

   Перекройте подачу холодной воды на бойлер. Слейте воду из бойлера через сливной кран (обычно он на входе холодной воды). Если крана нет - открутите предохранительный клапан и слейте через него. На выходе горячей воды установите временную заглушку или оставьте кран открытым, чтобы воздух заходил.

2. Шаг 2. Установка тройника и запорных кранов

   На выходной патрубок бойлера (обычно это резьба 1/2" или 3/4") накрутите тройник. На два выхода тройника поставьте шаровые краны. Затем от каждого крана - переходники на вашу трубу. Удобно использовать американки для быстрого демонтажа.

3. Шаг 3. Разводка труб к смесителям

   Проложите трубы по стене или в штробе. Если используете металлопластик - не делайте резких изгибов радиусом меньше 5 диаметров трубы. Для полипропилена обязательно дайте компенсационные петли при нагреве. Закрепите трубы клипсами через каждые 50-70 см.

4. Шаг 4. Подключение смесителей

   Подведите трубы к каждому смесителю. Если смеситель имеет эксцентрики (для скрытой проводки), сначала установите их, выровняйте по уровню. Затем подключите гибкие подводки или жёсткие соединения. Не забудьте уплотнитель: лён с пастой или фум-лента, но лучше использовать сантехническую нить.

5. Шаг 5. Проверка герметичности

   Откройте запорные краны на обеих ветках. Включите подачу холодной воды на бойлер. Заполните бойлер, откройте горячие краны на смесителях, чтобы выгнать воздух. Проверьте все соединения на течь. При необходимости подтяните.

6. Шаг 6. Настройка температуры

   Включите бойлер в сеть, установите температуру 55-60 °C. Подождите полного нагрева. Проверьте работу смесителей: открывайте по очереди и оба вместе. Убедитесь, что напор не упал более чем на 30-40% по сравнению с одним краном.

Выбор бойлера: какой объём и мощность нужны для двух точек

Если вы планируете пользоваться двумя смесителями одновременно (например, кто-то моет посуду на кухне, а кто-то принимает душ), расход горячей воды может достигать 10-12 литров в минуту. Для комфортного мытья душа нужно не менее 6-8 л/мин при температуре 38-40 °C. Смеситель на кухне обычно берёт 4-5 л/мин. Итого суммарно 10-12 л/мин. Бойлер объёмом 80 литров при мощности 2 кВт нагревает воду до 60 °C примерно за 2-2,5 часа. Если вы израсходуете горячую воду за 6-8 минут (80 литров при смешивании с холодной дадут примерно 120-130 литров тёплой воды), то на двух человек может хватить на 10-15 минут. Но если второй смеситель работает дольше, через 10 минут из душа пойдёт тёплая вода, а потом холодная. Рекомендую для двух точек объём бойлера не менее 100-120 литров, а мощность ТЭНов - 2,5-3 кВт. Если у вас электрическая проводка позволяет, можно взять бойлер с двумя ТЭНами (один 2 кВт, другой 1,5 кВт) - он быстрее нагревает воду. Или модель с сухим ТЭНом и функцией ускоренного нагрева.

Если бюджет ограничен, а точек две, можно поставить два бойлера по 50 литров - каждый на свой смеситель. Но это занимает больше места и требует двух отдельных вводов электричества.

Типичные ошибки и как их избежать

Коллекторная разводка или гидроаккумулятор: когда двух смесителей мало

Если вы планируете подключить не только два смесителя, но ещё и, например, стиральную или посудомоечную машину, лучше сделать коллекторную разводку. От бойлера идёт труба диаметром 20-25 мм к коллектору (гребёнке), а от него - отдельные линии к каждому потребителю. На коллекторе ставятся запорные вентили и, при необходимости, редукторы давления. Это позволяет тонко настраивать напор на каждой точке. Если давление в водопроводе нестабильное (например, в частном доме с насосной станцией), рекомендую установить гидроаккумулятор на 50-100 литров перед бойлером. Он сгладит скачки давления и обеспечит запас воды на несколько секунд при открытии второго крана.

Как рассчитать время нагрева и расход воды для двух смесителей

Формула простая: время нагрева (часы) = (объём бойлера, л) × (Δt, °C) / (мощность ТЭН, кВт × 860). Δt - разница между начальной температурой холодной воды и заданной температурой бойлера. Например, для 80 л, нагрев с 15 до 60 °C (Δt=45), мощность 2 кВт: 80×45/(2×860) = 3600/1720 = 2,09 часа. Расход горячей воды из бойлера при смешивании с холодной: если смеситель выдаёт 40 °C, а бойлер 60 °C, холодная 15 °C, то на каждый литр горячей воды нужно 0,6 л холодной. То есть 80 л горячей воды дадут 80/0,44 ≈ 182 л тёплой воды. Если два смесителя потребляют 10 л/мин тёплой, то хватит на 18 минут. Для комфортного душа обычно хватает 10-15 минут, так что 80 л - на грани. При 100 л уже запас 20-25 минут.

Температура и безопасность: как защитить детей и не обжечься

Если к бойлеру подключены два смесителя, один из которых может использоваться для мытья ребёнка, установите термостатический смеситель на общий выход горячей воды. Он ограничивает температуру, например, 50 °C, и не даст случайно обжечься. Также можно поставить на каждый смеситель термостатические головки, но это дороже. Не забывайте проверять работу предохранительного клапана на бойлере раз в полгода. Если он забился накипью, при чрезмерном нагреве давление может разорвать бак.
