Зоны безопасности по ПУЭ
Ванная комната по электробезопасности делится на зоны в зависимости от близости к воде. Это основа, от которой пляшет весь монтаж.
| Зона | Где это | Что можно |
|---|---|---|
| Зона 0 | Внутри ванны, поддона | Только сверхнизкое напряжение |
| Зона 1 | Над ванной, до 0.6 м от душа | Розетки нельзя |
| Зона 2 | 0.6 м вокруг зоны 1 | Розетки нельзя |
| Зона 3 | Дальше от воды | Розетка при УЗО до 30 мА |
Смысл простой: чем ближе к брызгам, тем строже. Розетку для бойлера размещают в зоне 3, то есть на удалении от ванны и душа, вне досягаемости прямых струй, и защищают отдельным УЗО.
Что обязательно
- Заземление: бойлер подключают через трёхжильный кабель с рабочим PE-проводником
- УЗО на линии с током срабатывания не более 30 мА, оно отключит питание при утечке на корпус
- Влагозащищённая розетка с крышкой, вынесенная из мокрых зон
- Отдельная линия от щита для мощного бойлера, а не тройник от освещения
- Расположение бака вне прямого попадания струй душа
Можно ли просто воткнуть бойлер в обычную розетку в ванной?
Нет, и по двум причинам сразу. Первая: обычная розетка без влагозащиты и без заземления в ванной опасна, а по ПУЭ в мокрых зонах её вообще быть не должно. Вторая: мощный бойлер на 2 кВт с обычной розетки и тонкого провода перегружает линию, контакт греется, изоляция плавится. Правильно это отдельная линия с автоматом и УЗО, заземлением и влагозащищённой розеткой в зоне 3. Если такой розетки нет, её выносят за пределы мокрых зон или вообще за дверь ванной.
Почему УЗО и заземление это не формальность
Бойлер и вода это сочетание, при котором на кону жизнь. Если ТЭН даст пробой изоляции, напряжение окажется на воде и на корпусе. Заземление в этом случае уводит ток на землю, а УЗО ловит утечку и мгновенно обесточивает линию, пока человек не попал под удар. Без заземления УЗО работает хуже, а без УЗО заземление не спасёт при касании. Поэтому их ставят в паре. В ванной, где человек мокрый и стоит на мокром полу, сопротивление тела резко падает, и даже небольшая утечка становится смертельно опасной. Вот почему требование про УЗО на 30 мА и заземление в санузле это не бюрократия, а прямая защита.
Отдельная линия и автомат
Мощный бойлер нельзя вешать на ту же линию, что освещение или розетки комнат. Ему нужна своя ветка от щита: медный кабель сечением под нагрузку (для 2 кВт обычно 2.5 квадрата), свой автомат и УЗО. Тройники, удлинители и переходники в этой схеме недопустимы: контакт в них греется под постоянной нагрузкой ТЭНа и рано или поздно подгорает. Отдельная линия это не только про безопасность, но и про то, чтобы при включении бойлера не проседало напряжение во всей квартире и не выбивало общий автомат.
Автомат подбирают по мощности бойлера, а не наугад: слишком мощный не защитит линию, слишком слабый будет выбивать при штатной работе. УЗО и автомат это разные устройства с разными задачами: автомат защищает провод от перегрузки и короткого, а УЗО ловит утечку тока на корпус и человека. В ванной нужны оба. Если сомневаетесь в подборе, эту часть лучше отдать электрику: цена ошибки в мокром помещении слишком высока.

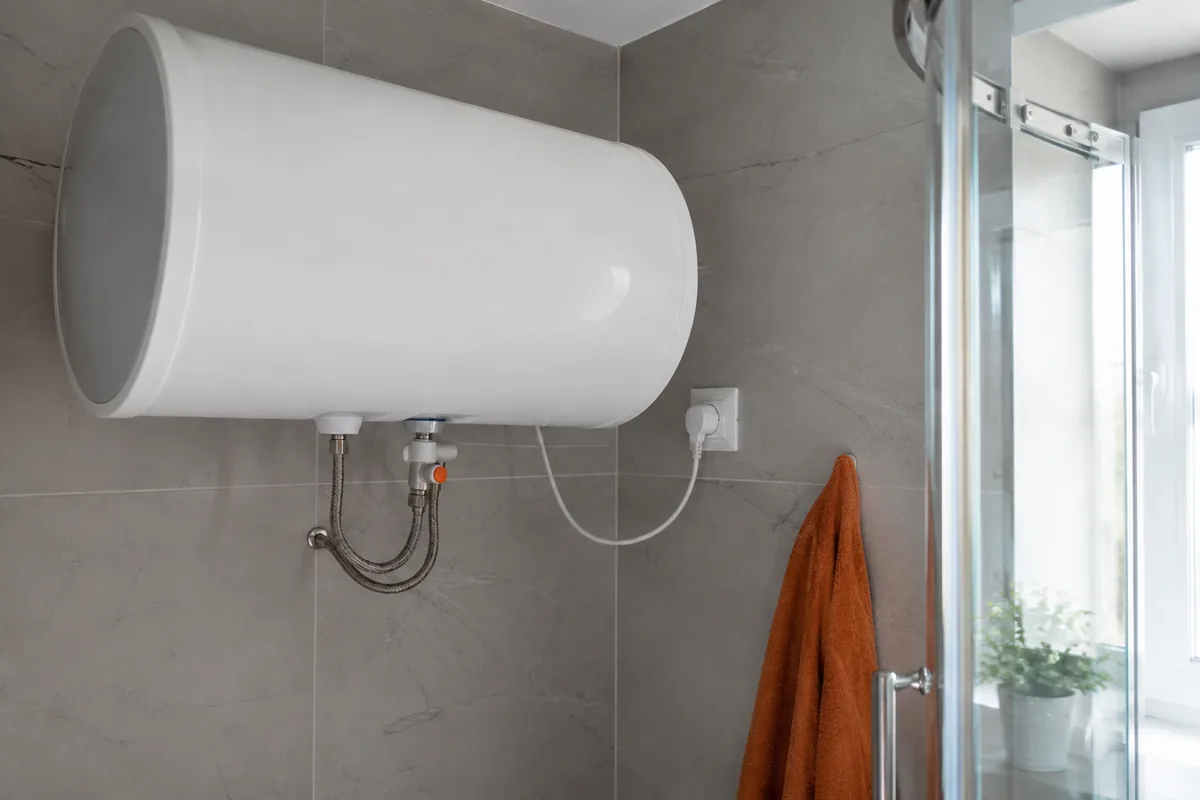

Где вешать бойлер в ванной
Выбирают место, куда не бьют струи из душа и где к баку удобно подойти для обслуживания фланца. Обычно это стена над стиральной машиной, угол или простенок в стороне от ванны. Над самой ванной бойлер не вешают: это мокрая зона, и капли конденсата с бака плюс брызги снизу это плохое сочетание. Крепление подбирают под материал стены и под вес полного бака: залитый водой бойлер на 80 литров весит около сотни килограммов, и анкеры должны держать эту нагрузку. Розетку и проводку прячут в зоне 3 или выводят за дверь. При такой компоновке бойлер в ванной работает годами без всякого риска.
Как правильно завести кабель в санузел
Кабель к бойлеру в ванной ведут отдельной линией от щита, а не через розетку в коридоре. Скрытая проводка идёт в штробе, отдельно от кабеля холодной воды, под слоем штукатурки не менее 10 мм. Или открыто в пластиковом кабель-канале, если ремонт не предполагает штробы.
- Кабель медный, ВВГнг-LS или NYM, сечение 2.5 мм² для бойлеров до 2.5 кВт
- Соединения только в распаечной коробке вне зоны 1 и 2, лучше вообще за пределами ванной
- Никаких скруток внутри стены: коробка должна оставаться доступной
- Заземляющий проводник обязателен, отдельная жила, не металлические трубы
- Автомат С16 в щите на этой линии, отдельный от освещения и розеток комнат
Что проверяют при проверке электрика
Если электрик приходит принимать монтаж бойлера в ванной, он смотрит несколько вещей помимо визуальной аккуратности. Замер сопротивления изоляции мегомметром (норма от 0.5 МОм), проверка целостности заземляющего контура (сопротивление растекания), тест УЗО кнопкой ТЕСТ и токовыми клещами (реальный порог срабатывания). И визуально: нет ли соединений через клеммные коробки в зонах брызг, есть ли на бойлере крышка на клеммах, соответствует ли IP-класс розетки её местоположению. Если по любому пункту замечание, проще сразу исправить: приёмка электрики в мокрой зоне это не бумажная формальность.
Частые вопросы
Можно ли ставить водонагреватель в ванной?
Да, это обычное место. Нужно соблюсти ПУЭ: розетку вынести из мокрых зон в зону 3, защитить линию УЗО до 30 мА, сделать заземление.
Где нельзя размещать розетку в ванной?
В зонах 0, 1 и 2, то есть внутри ванны, над ней и в пределах 0.6 метра от душа. Розетку допускают только в зоне 3.
Зачем бойлеру в ванной УЗО на 30 мА?
Оно мгновенно обесточит линию при утечке тока на корпус, например при пробое ТЭНа, и защитит человека от удара в мокром помещении.
Нужно ли заземление для бойлера в ванной?
Да, обязательно. Заземление уводит ток на землю при пробое, а вместе с УЗО составляет полноценную защиту.
Можно ли вешать бойлер над ванной?
Нежелательно. Это мокрая зона, куда попадают брызги, а на баке образуется конденсат. Бойлер вешают в стороне от ванны и душа.
