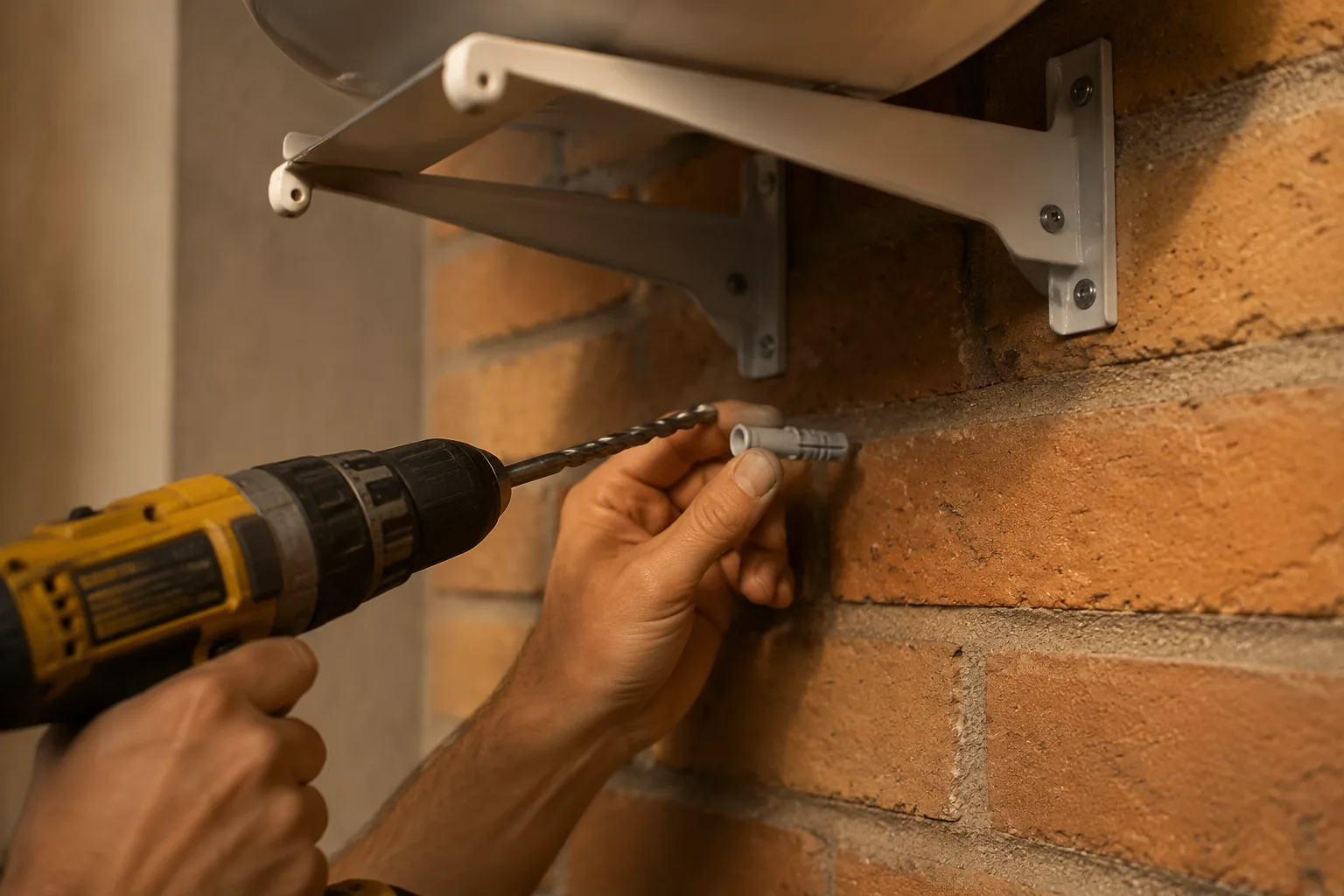

Бойлер объемом до 50 литров вешают на стену из бетона, полнотелого кирпича или газобетона с усилением. Крепеж для бетона и кирпича - анкерные болты М10 или М12, для газобетона - специальные химические или механические анкеры. Доборный крепеж (шпильки, гайки, шайбы и крюки для монтажной планки) идет в комплекте или докупается отдельно. Если стена слабая или облицована - используют усиливающие пластины или распорные стойки к потолку.
Обычная история: привезли бойлер в хрущевку, а стена - пеноблок 75 мм
Неделю назад звонит знакомый монтажник: «Купил бойлер на 80 литров, повесил на два анкера 10х100 в наружную стену из ракушечника. Через три дня смотрю - штукатурка пошла трещинами. Боюсь, что рухнет». Я попросил прислать фото: анкера вошли на 40 мм, конус не раскрылся. Типичная ошибка - взяли первый попавшийся крепеж из хозяйственного магазина, а не под конкретную стену с расчетом нагрузки. Сорок пять килограмм пустого бака плюс 80 литров воды - это 125 кг. На два болта, которые держат только в верхней части стены, - уже перегруз. Пришлось снимать, делать усиление через распорные пластины к потолку. Таких историй много. Поэтому прежде чем сверлить, надо точно знать, что за стена перед вами и какой крепеж выдержит.
Какие стены подходят под бойлер без усиления
Есть три типа стен, на которые можно вешать бойлер объемом до 100 литров без дополнительных конструкций: бетон (монолит, панель), полнотелый керамический кирпич (M100, M150) и цементно-песчаный блок. главной параметр - прочность материала на сжатие не ниже 15 МПа. Газобетон автоклавного твердения (D500, D600) тоже допускается, но только под бойлеры до 50 литров и с обязательным использованием специального крепежа. Пеноблок и керамзитоблок - под вопросом. На практике я не рекомендую вешать бойлер более 30 литров на обычный пеноблок без усиления: он может выкрошиться под нагрузкой, особенно если блок влажный или кладка с пустотами. Гипсокартонные и деревянные стены - только с каркасом из профиля, приваренного к несущим элементам здания.
Перед монтажом проверьте толщину штукатурки. Если штукатурка толще 30 мм, анкер должен проходить сквозь нее и заглубляться в несущий материал минимум на 60 мм. Иначе нагрузка ляжет на слой штукатурки, и он отойдет.
Таблица выбора крепежа по типу стены и объему бойлера
В таблице приведены проверенные варианты для бытовых бойлеров до 100 литров. Для объемов от 100 литров обязательна консультация с инженером и расчет крепления в четыре точки.
| Тип стены | Объем бойлера (литры) | Рекомендуемый крепеж | Минимальная глубина заделки (мм) |
|---|---|---|---|
| Бетон B25 (панель) | до 50 | Анкерный болт М10, длина 80-100 мм | 50 |
| Бетон B25 (панель) | 50-80 | Анкерный болт М12, длина 100-120 мм | 60 |
| Полнотелый кирпич | до 50 | Анкерный болт М10, длина 80 мм | 50 |
| Полнотелый кирпич | 50-80 | Анкерный болт М12, длина 100 мм | 60 |
| Газобетон D500 | до 50 | Химический анкер / винтовой анкер для газобетона | 80 (вклеивание) или 70 (винт) |
| Газобетон D500 | 50-80 | Не рекомендуется без усиления; при усилении - химический анкер с резьбой М12 | 100 (вклеивание) |
Какой крепеж не подходит: частые ошибки
Многие покупают стандартный крепеж из набора «для полок и крючков»: дюбель-гвозди 6х40, пластиковые дюбели под саморезы. Это ошибка. Вот на что обратить внимание при выборе.
Пошаговая инструкция монтажа на бетонную стену
Разметка отверстий по шаблону
Откройте монтажную планку бойлера (или просто приложите сам бак к стене, если планка интегрирована). Отметьте карандашом два центра отверстий. Расстояние между ними обычно 220-280 мм. Проверьте горизонталь уровнем - иначе бойлер будет висеть криво и может со временем сместить нагрузку на один крепеж.
Сверление отверстий с пылесосом
Сверлите перфоратором с буром по бетону диаметром 12 мм (под анкер М10) или 14 мм (под М12). Глубина отверстия: длина анкера минус 10 мм. Например, для анкера 100 мм сверлите на 90 мм. Пыль удалить пылесосом, особенно если бойлер будет в ванной - влага с пылью быстро корродирует крепеж.
Установка и затяжка анкерных болтов
Вставьте анкер до упора, вкрутите болт с шайбой на 2-3 оборота, затем проверьте, что анкер утоплен в стену заподлицо (или утопите на 1-2 мм под шпаклевку, если нужно). Затягивайте динамометрическим ключом: для М10 момент 30-40 Нм, для М12 - 50-60 Нм. Если нет ключа - тяните рожковым, но с чувством: резьба не должна срываться, а шляпка не продавливать планку.
Проверка нагрузки и фиксация бака
Повесьте бойлер на анкеры. У большинства моделей в верхней части есть пазы или крюки - просто накидываете на шпильки анкеров. Затем закрутите стопорные гайки (обычно идут в комплекте). После этого закрепите нижнюю часть бойлера к стене штатным винтом (если предусмотрено) - это снижает вибрацию. Включите воду и проверьте через час: зазор между стеной и баком не должен увеличиться.
Когда нужна усиленная установка: слабые и облицованные стены
Есть ситуации, когда сверлить обычную стену нельзя или опасно. Первое - наружная стена из пеноблока или пустотелого кирпича с каналом вентиляции внутри. Второе - стена из гипсокартона толщиной 12.5 мм, даже на металлическом каркасе. Третье - стена облицована плиткой (керамогранит) без контргайки в подложке.
Никогда не вешайте бойлер на стену, которая не является несущей, без расчета нагрузки от инженера-строителя. Даже простой 50-литровый бак создает нагрузку около 60 кг на место крепления. Падение бойлера с водой - это разрушенная стена, затопление и травмы.
В таких случаях применяют: распорные стойки от монтажной планки бойлера к бетонному потолку (через регулируемые упоры); металлические пластины 100х100х5 мм, которые ставят с внешней стороны стены и соединяют анкерами насквозь; для гипсокартона - закладные из фанеры толщиной 18 мм или металлический профиль, приваренный к арматуре в плите перекрытия. Рекомендую для бойлеров от 80 литров на неидеальных стенах сразу делать усиление - дешевле и безопаснее, чем потом ремонтировать трещины.
Анкеры и шпильки: детали которые часто забывают
Мало купить правильный анкер. Важно проверить длину шпильки (винта) с учетом толщины монтажной планки и шайб. Если шпилька короткая - гайка не накрутится до упора. Если длинная - упрется в стену и не даст затянуть. В масштабе рынка: самые используемые анкеры под бойлеры - 10х100 (М10, длина 100 мм) и 12х100 (М12, длина 100 мм). Для газобетона химический анкер обычно поставляется с резьбовым стержнем М12 длиной 150 мм - его обрезают болгаркой под нужный размер после застывания. Не используйте анкеры с полимерным кожухом, который разбухает от воды - в ванных комнатах влажность высокая, кожух может начать разлагаться через 2-3 года.
Запомните цифру: один анкер М10 в бетоне выдерживает на вырыв примерно 800-1000 кг, но это при правильной заделке на 60 мм. На практике с учетом динамических нагрузок (работа двигателя, расширение бака) ставьте два анкера с запасом 200%.
Какие инструменты и расходники нужны для крепежа
Вам понадобится: перфоратор с буром по бетону (диаметр под анкер), уровень 600 мм, карандаш, пылесос, молоток, ключи рожковые на 16-18 мм (под гайку анкера). Из расходников: два анкера (с запасом один на случай брака), шайбы под гайки (диаметр 24-30 мм от наружного диаметра анкера), стопорные гайки (самоконтрящиеся с нейлоном). Многие производители бойлеров кладут в комплект шпильки и гайки, но не кладут шайбы. Шайбы подкладывать обязательно - они распределяют нагрузку от гайки на планку и не дают ей продавливаться.
Частые вопросы
Можно ли вешать бойлер на перегородку из керамзитобетона?
Если перегородка толщиной 80 мм и больше, а бойлер до 30 литров - можно, но с обязательным усилением - пластиной с внешней стороны и анкерами насквозь. Для 50 литров и выше керамзитоблок без усиления не выдержит. Лучше сразу крепить к потолку через стойки или переделать стену.
Какой крепеж для газобетона лучше: химический или винтовой?
Химический анкер (с капсулой клея) долговечнее: он заполняет поры материала и держит до 300 кг на вырыв. Винтовой анкер для газобетона (с крупной резьбой) проще в установке, но его прочность на 20-30% ниже. Для бойлера до 50 литров допускается винтовой, если глубина заделки не менее 70 мм. Для 50-80 литров - только химический с резьбой М12.
Что делать, если стена гипсокартонная, а перенести бойлер некуда?
Единственный рабочий вариант - вырезать в гипсокартоне отверстие, смонтировать внутри профиля деревянную закладную (влагостойкую фанеру 18 мм) на саморезах к металлу, затем закрыть гипсокартоном и шпаклевать. В профиль анкеры не вкручивать - вырвут. Либо ставить распорные стойки к потолку.
Пройдет ли анкер М12 через стену с плиткой и толстым слоем клея?
Если сумма плитки и клея до 20 мм - да, берите анкер с длиной на 10 мм больше. Если больше 20 мм - сверлите керамику только алмазной коронкой или твердосплавным буром с малыми оборотами, иначе расколете плитку. Для таких стен лучше сначала просверлить отверстие 6 мм, вставить металлический кондуктор, а затем бурить основной диаметр.
Обязательно ли использовать шайбы под гайки крепежа?
Да, обязательно. Шайба увеличивает площадь прижатия на 40-60%, не дает гайке врезаться в сталь монтажной планки. На практике это предотвращает ослабление крепежа через 1-2 года. В комплекте шайбы обычно не кладут, покупайте отдельно из нержавейки или оцинковки диаметром 24-30 мм.
Сколько стоит комплект крепежа для бойлера 50 литров на бетон?
Два анкера М10х100 по 25-40 рублей за штуку в строительном магазине, четыре шайбы М10 по 5-10 рублей, две гайки М10 по 5-10 рублей. Итого около 100-120 рублей. Если брать нержавеющий - 200-250 рублей. Не экономьте 100 рублей на безопасности - покупка нового анкера дешевле ремонта упавшего бойлера.
