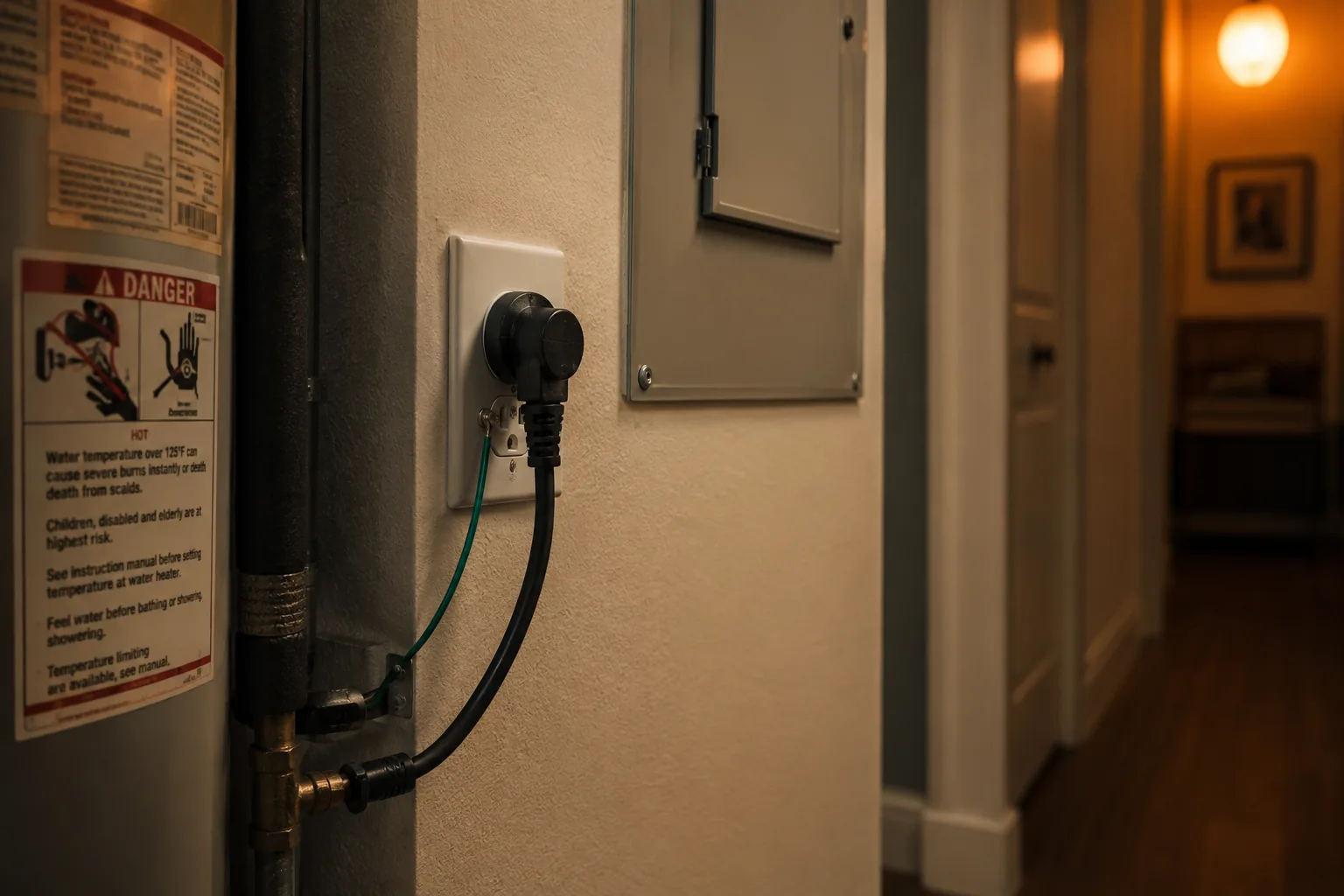

Заземление бойлера переводит опасный ток утечки с корпуса в землю и заставляет УЗО мгновенно отключить питание. Без заземления корпус водонагревателя остаётся под напряжением до срабатывания автомата или вообще не отключается, а человек становится проводником. Разница между жизнью и смертью - в 30 миллиамперах.
Как ток попадает на корпус бойлера
Внутри любого водонагревателя стоит ТЭН - трубчатый электронагреватель. Его спираль залита изолятором из периклаза (оксид магния), а снаружи - металлическая оболочка. При заводской сборке изоляция держит тысячи вольт. Но со временем происходит деградация: накипь, перегрев, микротрещины от циклов нагрев-остывание. Вода - отличный проводник, особенно жёсткая. Через 3 - 5 лет эксплуатации сопротивление изоляции ТЭНа падает с десятков мегаом до единиц килоом. В какой-то момент фаза пробивает на оболочку, и весь корпус бойлера оказывается под напряжением 220 вольт. Вода в баке тоже становится проводником. Если пробой произошёл на внутреннюю стенку бака (а не только на ТЭН), то напряжение появляется на всех металлических деталях: кране, смесителе, трубах. Без заземления этот потенциал висит на корпусе, пока кто-то не дотронется до него и до заземлённого предмета (например, чугунной ванны или стиральной машины). Тогда ток пойдёт через тело.Никогда не используйте в качестве заземления водопроводные или газовые трубы - это смертельно опасно. В случае пробоя ток пойдёт по трубам, а при разрыве цепи (пластиковые вставки, счётчики) весь потенциал останется на смесителе. Зафиксированы случаи, когда люди получали удар, касаясь крана и пола одновременно.
Почему УЗО и автомат не спасут без заземления
УЗО (устройство защитного отключения) сравнивает токи в фазе и нуле. Если появляется утечка - разница превышает порог (обычно 30 мА) - УЗО отключает цепь за 0,05 секунды. Но для этого ток утечки должен пройти по цепи: фаза - пробой - корпус - заземление - земля. Если заземления нет, ток утечки не может замкнуться через землю. Он замкнётся только через тело человека, который дотронется до корпуса и до заземлённого предмета. УЗО при этом сработает, но только в момент касания, когда ток уже пошёл через человека. Если человек стоит на сухом деревянном полу и касается только корпуса - тока утечки вообще не будет, УЗО не сработает, а корпус останется под напряжением. При следующем прикосновении к заземлённой батарее - удар. Автомат защищает от короткого замыкания и перегрузки. При пробое ТЭНа на корпус без заземления короткого замыкания не происходит - ток утечки ограничен сопротивлением изоляции и воды. Обычно это единицы ампер, что недостаточно для отключения автомата на 16 А. Корпус висит под напряжением годами, и никто не знает, пока не ударит.Если вы чувствуете даже слабое пощипывание при касании бойлера или крана - отключайте прибор от сети и вызывайте электрика. Это верный признак пробоя изоляции. Сопротивление утечки в таких случаях обычно 10 - 50 кОм, ток через тело при влажной коже может достигать 20 - 40 мА - уже болевой порог, а для людей с кардиостимуляторами - смертельный.
Что конкретно происходит при отсутствии заземления
Разберём на цифрах. Человек касается корпуса бойлера под напряжением 220 В и стоит на влажном бетонном полу босиком. Сопротивление тела в таких условиях - около 1000 Ом (кожа мокрая, контакт большой). Ток через тело: I = 220 В / 1000 Ом = 0,22 А = 220 мА. Это выше фибрилляционного порога (50 - 100 мА). Сердце входит в хаотичное сокращение, через 2 - 3 секунды наступает остановка. Если рядом никого нет - летальный исход. Другой сценарий: человек стоит на сухом деревянном полу в резиновых тапках. Сопротивление тела + обуви + пола - 100 000 Ом. Ток: 2,2 мА - лёгкое покалывание, неопасно. Но стоит ему взяться другой рукой за металлическую трубу отопления (заземлённую) - ток пойдёт через грудную клетку. Сопротивление цепи снизится до 2000 Ом, ток 110 мА - фибрилляция. Без заземления ситуация непредсказуема: всё зависит от пути тока и сопротивления. Заземление делает аварию предсказуемой: ток утечки идёт по низкоомному пути (медный провод 2,5 мм², сопротивление 0,01 Ом), УЗО видит разницу и отключает питание за 0,05 с. Человек даже не успевает почувствовать удар.По статистике МЧС, около 30% пожаров от электроприборов связаны с отсутствием заземления. В водонагревателях пробой изоляции ТЭНа - одна из главных причин возгораний, особенно если автомат не отключает цепь из-за малого тока утечки.
Таблица: последствия для разных типов проводки
| Тип системы заземления | Наличие заземляющего проводника | Риск при пробое ТЭНа | Срабатывание УЗО |
|---|---|---|---|
| TN-C (старая двухпроводка, совмещённый PEN) | Нет отдельного PE, ноль и земля в одном проводе | Корпус под напряжением 220 В. При обрыве PEN - полная потеря защиты. | УЗО сработает только при утечке на заземлённые части, но без PE утечка идёт через тело. |
| TN-S (современная трёхпроводка: L, N, PE) | Есть отдельный защитный проводник | Ток утечки уходит в землю, корпус под безопасным потенциалом (менее 50 В) | УЗО отключает цепь за 0,05 с при утечке 30 мА |
| TT (в частных домах, заземление через контур) | Есть местный заземлитель (штырь) | Корпус под напряжением, но при хорошем контуре (R<4 Ом) ток утечки большой, автомат может отключиться | УЗО обязательно, иначе риск прикосновения к корпусу |
Как правильно заземлить бойлер: пошаговая инструкция
Шаг 1: проверьте розетку и щиток
Убедитесь, что в розетке есть третий контакт (земля). В щитке должна быть шина заземления (PE) с подведённым проводом от контура или от трансформаторной подстанции. Если у вас двухпроводка - потребуется модернизация проводки или установка УЗО с системой TT. Замерьте напряжение между фазой и землёй: должно быть 220 В, между нулём и землёй - менее 5 В.
Шаг 2: выберите кабель и автомат
Для бойлера до 3,5 кВт используйте медный трёхжильный кабель сечением 2,5 мм² (например, ВВГнг 3×2,5). Автомат на 16 А, УЗО на 30 мА (тип A или AC). Если бойлер мощнее 3,5 кВт - сечение 4 мм², автомат 20 А. Дифавтомат (УЗО+автомат в одном корпусе) удобнее, но дороже.
Шаг 3: подключите бойлер через вилку или напрямую
Если розетка заземлена - используйте вилку с заземляющим контактом (евровилка). Если бойлер подключён напрямую через клеммник - соедините жёлто-зелёный провод с корпусом водонагревателя (обычно есть винт с обозначением PE). В щитке подключите этот провод к шине заземления.
Шаг 4: проверьте работоспособность
Включите бойлер, нажмите кнопку «Тест» на УЗО - оно должно отключиться. Затем измерьте напряжение между корпусом бойлера и заземлённой трубой отопления - должно быть 0 В. Если есть мультиметр с режимом измерения сопротивления изоляции (мегаомметр) - проверьте сопротивление между фазой и корпусом: должно быть не менее 0,5 МОм.
Мифы о заземлении бойлеров
Миф 1: «Заземление через батарею отопления». Это прямое нарушение ПУЭ. Батарея не является заземлителем, её сопротивление неизвестно, а при пробое ток пойдёт по всему стояку. Если у соседей пластиковые трубы - вы окажетесь под напряжением. В 2019 году в Екатеринбурге погиб человек, подключив заземление стиральной машины к батарее - при пробое он коснулся крана и пола. Миф 2: «УЗО достаточно, заземление не нужно». Как мы разобрали, без заземления УЗО может не сработать до момента касания. ПУЭ требует одновременного применения заземления и УЗО. УЗО - дополнительная защита, а не замена. Миф 3: «В частном доме можно забить штырь и забыть». Контур заземления должен иметь сопротивление не более 4 Ом для 220 В. Один штырь глубиной 2 метра даёт в лучшем случае 30 - 50 Ом на сухой почве. Нужен треугольник из трёх штырей длиной 3 метра, сваренных полосой, и регулярная проверка сопротивления. Без этого заземление неэффективно.Когда заземление обязательно по ПУЭ
Правила устройства электроустановок (ПУЭ 7-е издание, глава 1.7) требуют заземления всех металлических корпусов электрооборудования, к которым возможно прикосновение. Водонагреватели мощностью более 3,5 кВт (а это почти все накопительные бойлеры от 50 литров) должны подключаться к отдельной линии с защитным заземлением. Для приборов меньшей мощности также рекомендуется, но не строго обязательно. Однако я бы сказал так: любой бойлер, который висит в ванной или на кухне, где есть вода и влажность, должен быть заземлён. Влажные помещения - зона повышенной опасности по ПУЭ. С 2021 года в новых домах по СП 256.1325800.2016 обязательно устанавливать УЗО с током утечки не более 30 мА на все розеточные группы в ванных комнатах. Но заземление при этом всё равно требуется. Без него УЗО - только половина защиты.Что делать, если заземления нет, а бойлер уже висит
Первый и самый правильный вариант - не включать бойлер до приведения проводки в порядок. Вызовите электрика для прокладки трёхжильного кабеля от щитка до розетки. В многоквартирном доме с системой TN-C это сложно: потребуется разделение PEN-проводника на PE и N в щитке, что может сделать только управляющая компания. В частном доме проще: забить контур заземления из трёх штырей длиной 3 метра, соединить их стальной полосой 4×40 мм, завести провод в щиток. Временная мера - установка дифавтомата (УЗО + автомат) на линию бойлера. Это снизит риск, но не устранит его полностью. При пробое без заземления УЗО сработает только в момент, когда вы дотронетесь до корпуса и до заземлённого предмета. Если вы стоите на изолирующем полу и не касаетесь ничего другого - УЗО не сработает, а корпус под напряжением останется. Поэтому я настоятельно не рекомендую использовать бойлер без заземления даже с УЗО. Вызывайте мастера и делайте полноценное заземление - это стоит 5 - 10 тысяч рублей (в зависимости от сложности) и спасает жизнь.
Частые вопросы
Может ли заземление бойлера спасти от удара током, если я стою на деревянном полу босиком?
Да, но только если заземляющий проводник исправен и имеет низкое сопротивление. При пробое ТЭНа ток утечки пойдёт по заземляющему проводу, а не через ваше тело, и УЗО отключит питание за 0,05 секунды. Если пол сухой и вы стоите на изоляции, риск меньше, но при касании заземлённого предмета (труба, ванна) удар неизбежен без заземления.
Что будет, если подключить бойлер к розетке без заземления, но поставить УЗО на 30 мА?
УЗО сработает только в момент, когда вы дотронетесь до корпуса и до заземлённого предмета (например, крана). Ток через тело может превысить 30 мА до отключения. Если вы стоите на изоляции и не касаетесь ничего заземлённого - УЗО не сработает, корпус останется под напряжением. Это небезопасно.
Как часто нужно проверять заземление бойлера?
Рекомендую раз в год при плановом обслуживании водонагревателя. Проверьте визуально целостность заземляющего провода, затяжку контактов в щитке и розетке. Измерьте сопротивление заземления мультиметром (между корпусом и шиной PE - должно быть менее 1 Ом). Если есть УЗО - нажмите кнопку «Тест» раз в месяц.
Можно ли заземлить бойлер через нулевой провод (зануление) в старом доме?
В системе TN-C (двухпроводка) зануление допускается, но только с дополнительным УЗО и при условии, что PEN-проводник не имеет обрывов. При обрыве нуля на корпусе появится 220 В. Лучше перейти на систему TN-S или TT с отдельным заземляющим контуром. В любом случае, работы должен выполнять электрик.
Почему при включении бойлера меня щиплет, хотя УЗО не срабатывает?
Это признак пробоя изоляции ТЭНа на корпус, но ток утечки меньше порога срабатывания УЗО (30 мА) или УЗО неисправно. Без заземления корпус под напряжением, и вы чувствуете ток через тело. Немедленно отключите бойлер, вызовите мастера для замены ТЭНа и проверки заземления.
Сколько стоит сделать заземление для бойлера в квартире?
В среднем 3 - 8 тысяч рублей в зависимости от сложности: прокладка кабеля от щитка, установка розетки с заземлением, монтаж УЗО. Если требуется модернизация щитка (разделение PEN) - до 15 тысяч. В частном доме с установкой контура заземления - 10 - 20 тысяч рублей. Это дешевле, чем лечение после удара током.
