Что портит бойлер: скачки или просадки
Механический бойлер устроен грубо: ТЭН это спираль, термостат это биметаллическая пластина. Им почти всё равно, 210 вольт в сети или 240, они просто греют чуть быстрее или медленнее. Поэтому пугать обычными колебаниями напряжения такой прибор бессмысленно.
Опасны две вещи. Первая, кратковременный высокий скачок. Классический случай, обрыв нуля в трёхфазной сети: тогда на однофазную розетку может прийти 300 с лишним вольт. Такой импульс выбивает электронику и способен пробить ТЭН. Вторая, долгая глубокая просадка до 170–180 вольт. ТЭН при ней греет заметно медленнее (мощность падает как квадрат напряжения), а платы электронных моделей начинают сбоить, дисплей моргает, реле щёлкает. Вот от этих двух крайностей и защищаются, а не от разницы в 10–15 вольт.
Когда стабилизатор реально нужен
Смотрите не на бойлер, а на свою сеть. Если лампочки моргают при включении мощной техники, компьютер иногда перезагружается, а соседи жалуются на напряжение, стабилизатор оправдан для всего дома или хотя бы для линии с электроникой. В городской квартире с ровными 220–230 вольт механическому бойлеру он не нужен. На даче и в деревне со старой линией, длинными проводами и просадками по вечерам, когда все включают обогреватели, это разумная страховка.
Хороший способ проверить сеть, повесить на неделю простой вольтметр в розетку и посмотреть, в каком диапазоне гуляет напряжение. Если оно держится в пределах 200–240, тревожиться не о чем. Если проваливается ниже 190 или взлетает выше 250, есть о чём думать.
У меня электронный бойлер с дисплеем. Что брать: стабилизатор или реле?
Если проблема в резких скачках вверх, дешевле и надёжнее реле контроля напряжения: оно просто отключает линию, когда напряжение вышло за рамки, и включает обратно. Стабилизатор нужен, когда напряжение стабильно низкое или высокое и его надо не отключать, а выравнивать. Часто ставят и то, и другое.
Реле напряжения против стабилизатора

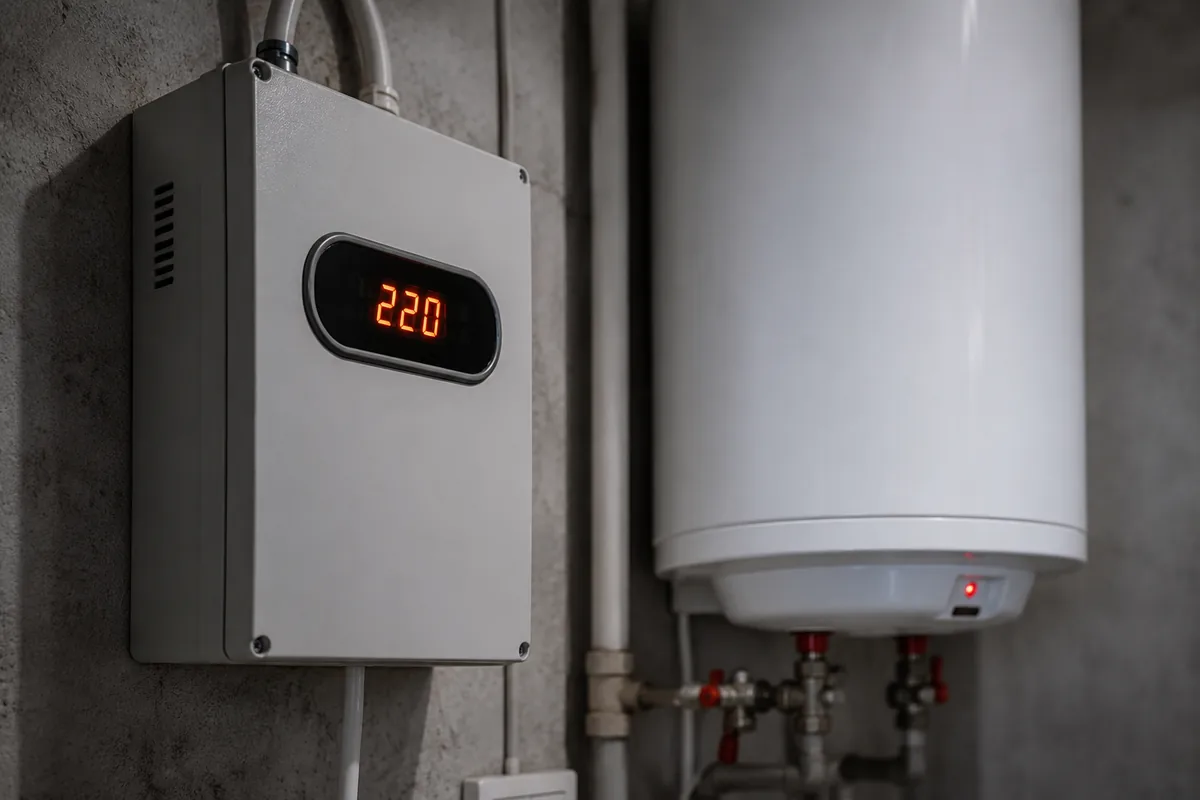

Это разные приборы под разные задачи, их часто путают. Реле контроля напряжения просто следит за сетью и отключает линию, когда напряжение вышло за заданные рамки, а потом с задержкой включает обратно. Оно не выравнивает напряжение, а защищает от опасных значений. Стоит недорого, ставится в щит на DIN-рейку, реагирует за доли секунды. От скачка при обрыве нуля это самая честная защита.
Стабилизатор именно выравнивает: получает на входе, скажем, 180 вольт, отдаёт 220. Он нужен там, где напряжение стабильно неправильное и его надо привести к норме, а не просто отрубить. По устройству бывают релейные (дешёвые, ступенчатые, слышно щелчки), электронные и инверторные (точнее и тише, дороже), сервоприводные (плавные, но с механикой внутри). Для одного бойлера хватает недорогого релейного.
Как подобрать мощность
| Мощность бойлера | Стабилизатор (с запасом) |
|---|---|
| 1,5 кВт | от 2 кВА |
| 2 кВт | от 3 кВА |
| 2,5 кВт | от 3,5 кВА |
Берут стабилизатор с запасом 30–50 процентов по мощности, потому что при низком входном напряжении он отдаёт меньше номинала. Если прибор один на весь дом, складывают нагрузки всех потребителей, которые могут работать одновременно. На практике часто дешевле и умнее поставить реле напряжения в щит на всю квартиру и стабилизатор только на чувствительную технику, чем гнать весь дом через один большой дорогой прибор.
Что важно при установке
Стабилизатор греется, поэтому ему нужен воздух вокруг, в закрытый шкаф впритык его не ставят. Реле напряжения монтируют в щит перед автоматами защищаемых линий. И помните, ни стабилизатор, ни реле не заменяют УЗО и заземление: они следят за напряжением, а не за утечкой тока на корпус. Это разные виды защиты, они дополняют друг друга.

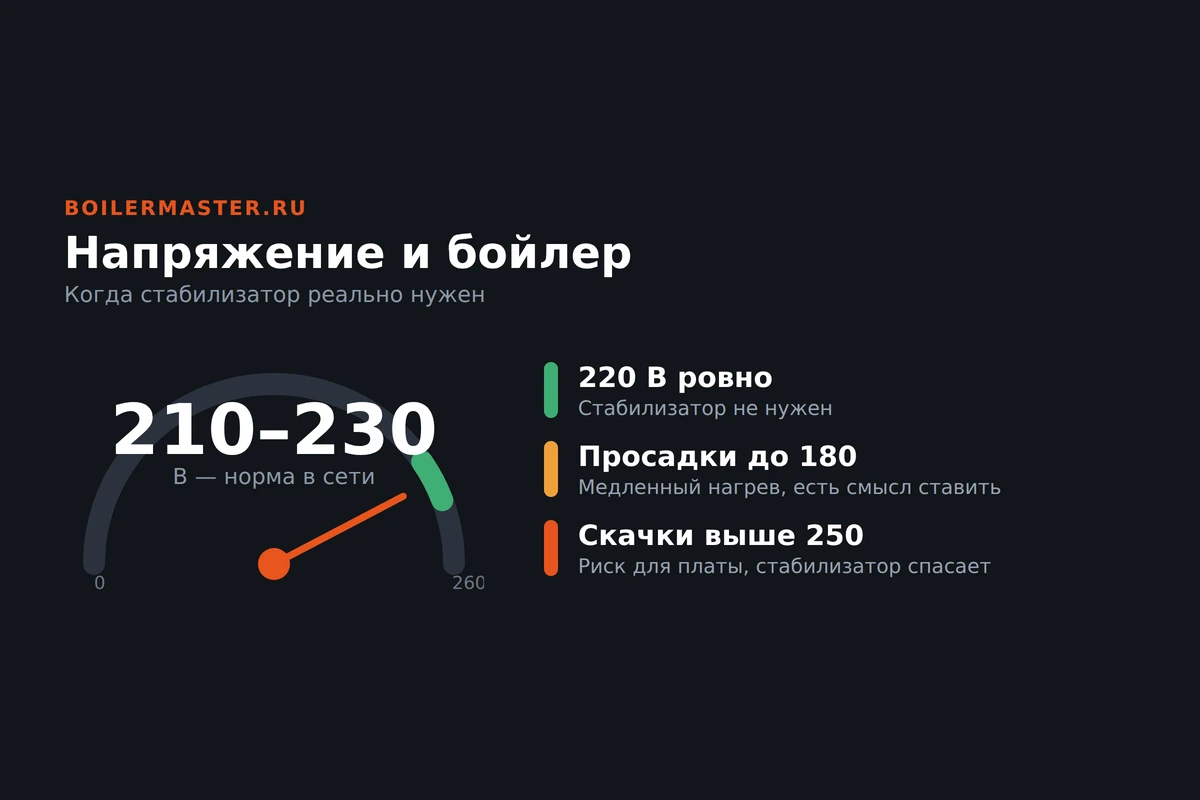

Что считать нормой напряжения
Чтобы не гадать, нужен стабилизатор или нет, полезно знать рамки. Норматив для бытовой сети это 230 вольт с допустимым отклонением 10 процентов, то есть коридор примерно от 207 до 253 вольт. Пока напряжение гуляет в этих пределах, это штатно, и любой бойлер такое переживает без проблем.
| Напряжение в сети | Что значит для бойлера |
|---|---|
| 207–253 В | Норма, никакая защита по напряжению не требуется |
| Просадки до 180–190 В | Медленный нагрев, сбои электроники, есть смысл в стабилизаторе |
| Скачки выше 250 В | Риск для платы и ТЭНа, нужно реле напряжения |
| Обрыв нуля, 300+ В | Аварийный режим, спасает только быстрое реле |
Самый честный способ узнать свою сеть, повесить в розетку недорогой вольтметр с памятью минимума и максимума и посмотреть показания за неделю, особенно в вечерний час пик. Цифры сразу скажут, есть проблема или вы зря собрались тратиться на стабилизатор.
На бойлер отдельно или на весь дом
Ставить защиту можно двумя способами, и выбор зависит от бюджета и масштаба проблемы. Отдельный стабилизатор только на линию бойлера дешевле и проще: небольшой прибор, который тянет один потребитель. Это разумно, если проблема локальна и остальную технику вы защищать не собираетесь. Стабилизатор на весь дом дороже и крупнее, зато закрывает разом всё: холодильник, котёл, электронику. Но частая практичная схема это реле напряжения в общий щит на всю квартиру плюс отдельный стабилизатор на самую чувствительную технику. Реле дёшево отрубает всё при опасном скачке, а гнать весь дом через один большой стабилизатор ради одного бойлера обычно нет смысла.
Частые вопросы
Нужен ли стабилизатор в обычной городской квартире?
Как правило нет. При ровных 220–230 вольт механический бойлер работает без него. Стабилизатор берут при заметных скачках и просадках.
Чем реле напряжения отличается от стабилизатора?
Реле просто отключает линию при выходе напряжения за пределы. Стабилизатор выравнивает напряжение до нормы, не отключая. От резких скачков реле надёжнее и дешевле.
Какой мощности брать стабилизатор под бойлер 2 кВт?
От 3 кВА, с запасом 30–50 процентов. Если он на весь дом, суммируйте все нагрузки.
Скачок напряжения может убить ТЭН?
Да, сильный высокий скачок при обрыве нуля способен пробить ТЭН и выбить электронику. Обычные колебания в пределах нормы ему не вредят.
Что поставить на даче со слабой сетью?
Реле напряжения в щит обязательно, стабилизатор по ситуации, если вечерами напряжение стабильно проседает ниже 190 вольт.
