Замена ТЭНа в водонагревателе Ariston с внутренней посадкой сложнее, чем у Thermex: овальный фланец нужно протолкнуть внутрь бака, развернуть и достать через горловину. Главное - не включать без воды, обязательно менять прокладку, а у моделей с сухим ТЭНом сливать воду не нужно. В статье разберём пошагово, как справиться с этой задачей.
Почему Ariston особенный: внутренняя посадка
У большинства бытовых Ariston, особенно классических серий - ABS Pro Eco, SG, Ti-Tronic - ТЭН крепится не снаружи, а изнутри. Фланец овальный, продолговатый, в форме воронки. Он заводится в горловину бака, прижимается изнутри, а снаружи фиксируется прижимной планкой на одной центральной гайке. В старых моделях эта гайка была крупной - 55 мм. Внешне крепёж похож на большую шайбу, и если не знать, можно попытаться открутить её ключом, а потом удивиться, что фланец не выходит - он же держится изнутри.
Чтобы вынуть ТЭН, нужно открутить центральную гайку, снять прижимную планку, затем протолкнуть фланец внутрь бака (за счёт овальной формы он проходит в горловину), повернуть его и достать через горловину вместе с остатками прокладки. Это и есть внутренняя посадка. В новых линейках Ariston встречается и круглый фланец с креплением по кругу (4-6 точек), но по названию серии это не угадать - нужно смотреть при разборке.
Совет: всегда фотографируйте подключение перед отсоединением проводов. У Ariston часто бывает нестандартная цветовая маркировка, и схема на корпусе может стереться.
Мокрый или сухой ТЭН - как определить
Не все Ariston мокрые. У серий ABS Pro, Velis Tech и некоторых других стоит сухой ТЭН - трубка в защитной керамической колбе, которая не контактирует с водой. Его замена проще: воду сливать не нужно, снял нижнюю крышку, отсоединил клеммы, вытащил ТЭН из колбы, поставил новый. Но не все Velis сухие - есть и мокрые версии. Как понять? Если под крышкой видите металлическую трубку, входящую в колбу, - сухой. Если видите овальный фланец с прокладкой - мокрый.
Для сухого ТЭНа порядок действий: отключаете питание, снимаете декоративную крышку, отщёлкиваете термостат, вынимаете сухой ТЭН из колбы, чистите колбу от накипи, смазываете термопастой новый ТЭН и вставляете. Всё. Но при этом не забывайте проверить состояние магниевого анода - он может стоять отдельно.
Особенности плоских Velis: два ТЭНа
У Velis бак плоский, фактически разделён на два - холодный и горячий. В нём стоят два отдельных ТЭНа: в холодном баке слабее (около 1,0 кВт), в горячем мощнее (около 1,5 кВт). И два датчика NTC. Менять их нужно поочерёдно, начиная с горячего бака - он обычно сильнее забит накипью. Фланец у Velis мокрого ТЭНа - 125 мм, 5 отверстий, контакт М5. Если у вас Velis с сухим ТЭНом, то там конструкция другая, но в любом случае сначала снимаете нижнюю крышку и смотрите.
В Velis два ТЭНа - и оба могут выйти из строя одновременно. Проверяйте мультиметром оба, не надейтесь на везение.
Подготовка к замене: чеклист
Не пропускайте шаг со сливом воды, даже если кажется, что воды осталось мало. Внутри бака её может быть до 5 литров, и при откручивании фланца она выльется на пол.
Пошаговая инструкция: как заменить ТЭН с внутренней посадкой
Шаг 1. Открутите центральную гайку
Используйте головку или ключ на 55 мм (в старых моделях). Гайка может быть прикипевшей - брызните WD-40, подождите 5 минут. Держите фланец рукой, чтобы он не провернулся, или зафиксируйте через отверстие под термостат.
Шаг 2. Снимите прижимную планку
После откручивания гайки снимите планку - она удерживает фланец снаружи. Запомните её положение, чтобы потом поставить так же.
Шаг 3. Протолкните фланец внутрь бака
Возьмитесь за ТЭН рукой через горловину и нажмите на фланец внутрь. Он должен легко провалиться - овальная форма позволяет это сделать. Если не идёт, возможно, прикипела прокладка - аккуратно подденьте её плоской отвёрткой, но не царапайте эмаль бака.

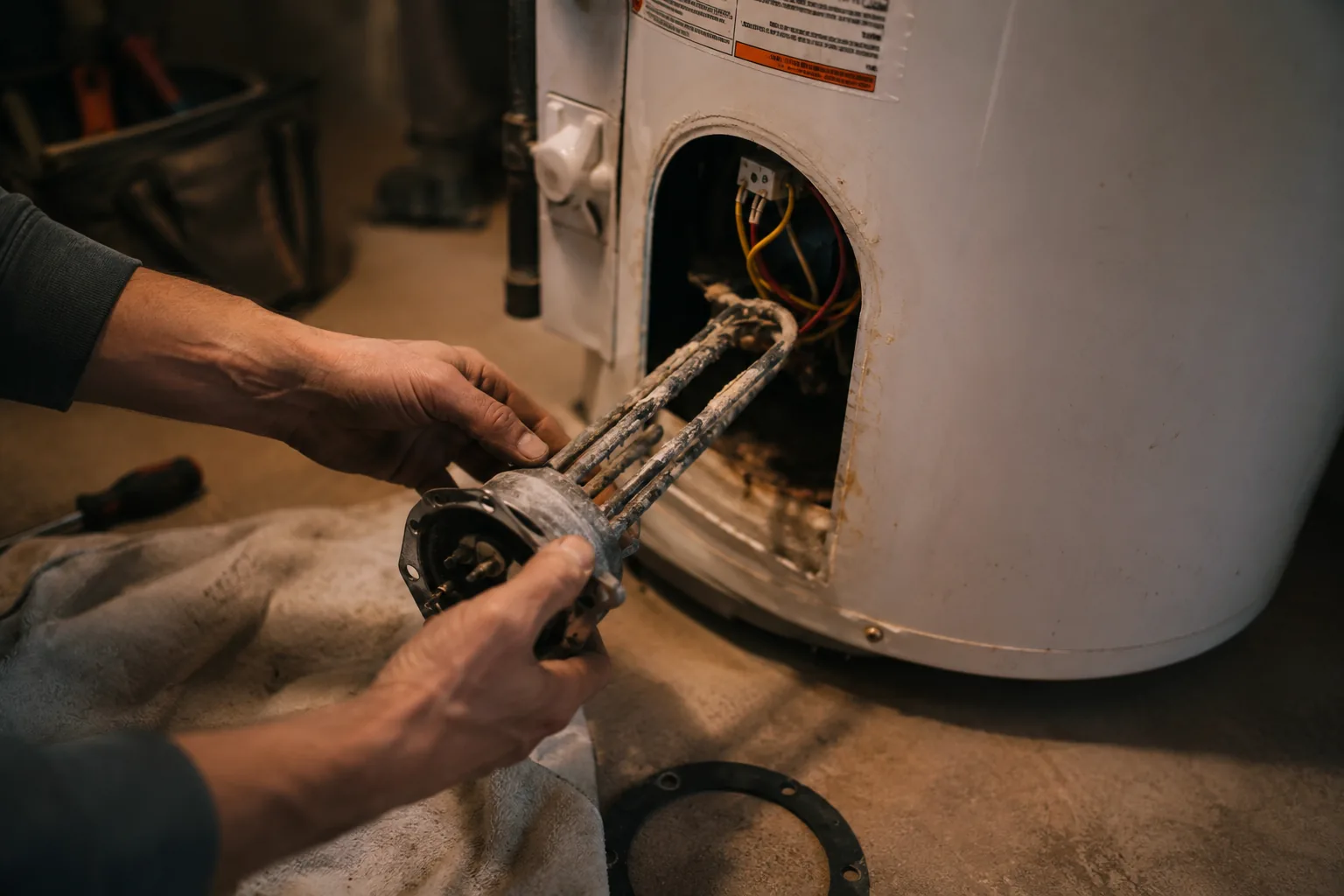

Шаг 4. Разверните фланец и достаньте
Внутри бака поверните фланец примерно на 90 градусов, чтобы он вышел длинной стороной вперёд. Вытаскивайте вместе с резиновой прокладкой и ТЭНом. Если ТЭН мокрый, из него останется вода - подставьте таз.
Шаг 5. Осмотрите магниевый анод
Анод обычно вкручен в фланец или висит отдельно. Если он изношен более чем на 70% - меняйте. Не экономьте, это копейки по сравнению с протечкой бака.
Шаг 6. Замените прокладку фланца
Старая прокладка часто прикипает и теряет эластичность. Купите новую оригинальную или подходящую по размеру. Установите на чистый фланец.
Шаг 7. Очистите ТЭН от накипи
Если старый ТЭН ещё рабочий, но зарос накипью, можно почистить лимонной кислотой, но не металлическими щётками - повредите трубку. Лучше сразу поставить новый.
Шаг 8. Соберите в обратном порядке
Вставьте ТЭН с новым фланцем в горловину, разверните, зафиксируйте прижимной планкой и закрутите гайку. Не перетягивайте - можно деформировать прокладку.
Шаг 9. Подключите провода
По фотографии верните клеммы на место. Установите термостат и датчики.
Шаг 10. Наполните бак и проверьте герметичность
Закройте кран слива, откройте подачу воды и кран горячей воды. Подождите, пока пойдёт ровная струя без воздуха. Закройте кран и проверьте на герметичность - не капает ли фланец. Только после этого включайте электропитание.
Никогда не включайте водонагреватель без воды. Сухой пуск сжигает ТЭН за несколько секунд. Даже если вы меняли сухой ТЭН, убедитесь, что бак заполнен, прежде чем подавать напряжение.
Какие ТЭНы бывают для Ariston: таблица
| Тип ТЭНа | Серия / модель | Фланец / крепление | Мощность (кВт) |
|---|---|---|---|
| Мокрый, овальный | ABS Pro Eco, SG, Ti-Tronic (классика) | Овальный фланец, внутренняя посадка, центральная гайка 55 мм | 1,2 - 2,0 |
| Мокрый, круглый | Новые модели (после 2018-2020) | Круглый фланец, 4-6 болтов по кругу | 1,5 - 2,5 |
| Мокрый для Velis | Velis (мокрые версии) | Фланец 125 мм, 5 отверстий, контакт М5 | 1,0 (холодный) + 1,5 (горячий) |
| Сухой | ABS Pro, Velis Tech, некоторые SG | Керамическая колба, крепление защёлкой или винтом | 1,2 - 2,0 |
Уточняйте модель ТЭНа по заводскому номеру. Если фланец нестандартный, лучше снять старый и нести в магазин для сравнения.
Частые ошибки при замене
Самая распространённая - не заменили прокладку, а потом через месяц капает. Вторая по частоте - не почистили колбу при сухом ТЭНе, новый ТЭН перегревается и выходит из строя. Третья - не проверили магниевый анод, через год бак протекает. И четвёртая - включили без воды, хотя бы на пару секунд для проверки. Этого достаточно, чтобы ТЭН сгорел.
Также не используйте герметики на резьбе или прокладке - они не нужны, если прокладка новая и бак заполнен водой. Герметик может сдавить резину и нарушить уплотнение.
Когда вызывать мастера
Если после сборки бак течёт, а вы всё перепроверили - возможно, повреждена горловина бака или эмаль. Тут без специалиста не обойтись. Также если не можете открутить прикипевшую гайку - не применяйте грубую силу, можно сорвать резьбу. Лучше вызвать коллегу с опытом или отвезти бак в сервис.
Но в 80% случаев замена ТЭНа в Ariston с внутренней посадкой - это час-полтора работы, аккуратность и знание особенности: овальный фланец нужно протолкнуть внутрь, а не тянуть наружу. Запомните это - и клиенты будут благодарны.
Частые вопросы
Как отличить мокрый ТЭН от сухого у Ariston, не разбирая корпус?
Посмотрите на нижнюю крышку. Если под ней видна овальная металлическая пластина с центральной гайкой - это мокрый ТЭН с внутренней посадкой. Если видна круглая заглушка или трубка, уходящая в колбу, - сухой. Также можно прозвонить контакты: у сухого ТЭНа сопротивление относительно корпуса бесконечно, у мокрого - обычно не более 50 Ом. Но долговечнее разобрать.
Нужно ли сливать воду при замене сухого ТЭНа в Ariston?
Нет, воду сливать не нужно. Сухой ТЭН находится в керамической колбе и не контактирует с водой. Достаточно обесточить прибор, снять нижнюю крышку, вынуть старый ТЭН из колбы и вставить новый. Однако если у вас модель Velis, где два ТЭНа, и один из них мокрый, то для замены мокрого воду придётся слить.
Какой ключ нужен для откручивания гайки на фланце Ariston?
В старых моделях с овальным фланцем и внутренней посадкой используется ключ на 55 мм. В новых моделях с круглым фланцем могут быть болты под головку на 10 или 13 мм. Точный размер зависит от года выпуска - лучше иметь под рукой набор от 10 до 55 мм. Если гайка прикипела, используйте WD-40 и головку с трещоткой.
Почему после замены ТЭНа течёт вода из-под фланца?
Чаще всего из-за старой прокладки, которую не заменили. Резина со временем теряет эластичность и при монтаже не прилегает плотно. Вторая причина - перетяжка гайки, из-за которой прокладка деформируется. Третья - повреждение эмали на горловине бака при вытаскивании старого фланца. В любом случае нужно слить воду, разобрать, заменить прокладку и проверить поверхность.
Можно ли поставить ТЭН от Thermex в Ariston?
Нет, стандартные ТЭНы Thermex имеют круглый фланец с другим расположением болтов. У Ariston с внутренней посадкой фланец овальный, и горловина бака другой формы. Даже если подогнать по размеру, не будет герметичности. Покупайте ТЭН, предназначенный для конкретной модели Ariston, или подбирайте по номеру фланца.
Сколько служит магниевый анод в водонагревателе Ariston?
В среднем 1-2 года, в зависимости от жёсткости воды. Если анод не менять, через 2-3 года начнёт корродировать бак, особенно в месте сварных швов. При замене ТЭНа обязательно проверяйте анод - если он стерся более чем на 70% (диаметр меньше 8 мм), ставьте новый. Это стоит около 200-300 рублей, а продлевает жизнь бака на 5-7 лет.
