Бойлер греет вдвое дольше, вода на выходе еле тёплая, автомат выбивает при включении — три классических симптома умирающего ТЭНа. Прежде чем бежать в магазин за «таким же», остановитесь: у Electrolux под одной маркой встречаются три разные конструкции нагревателя, и купить не тот — значит съездить дважды.
ТЭН — это трубчатый электронагреватель, спираль в металлической оболочке. Он обрастает накипью, теряет теплоотдачу, перегревается и в итоге либо перегорает, либо пробивает на корпус. Второе опаснее: бьёт током и выбивает УЗО. В обоих случаях элемент под замену. Но сначала — определить, какой именно у вас стоит.
Почему это первый шаг, а не мелочь для галочки. Приедете в магазин с фразой «мне ТЭН на Electrolux» — вам продадут самый ходовой фланцевый, а у вас окажется сухой стеатитовый или резьбовой, и вся поездка впустую. Хуже, если начнёте разбирать бак не под ту конструкцию. Пять минут на определение типа экономят и деньги, и вторую разборку.
Сначала определи тип ТЭНа
Мокрый фланцевый
Нагреватель находится прямо в воде, крепится к баку большим фланцем на болтах или гайках. Снимается вместе с фланцем после слива бака. Самый распространённый вариант, его и разбирают чаще всего.
Ввинчиваемый резьбовой
Встречается на части моделей. ТЭН вкручен в бак по резьбе, без большого сервисного фланца. В инструкции таких моделей прямо сказано, что для полного слива бака его нужно выкрутить.
Сухой стеатитовый
Нагреватель работает не в воде напрямую, а через защитную колбу-кожух. Меняется совсем иначе, чем мокрый. По одной надписи Electrolux нельзя считать, что ТЭН обязательно мокрый — steatite ставят на отдельные линейки.
Как понять по месту
| Что видно снизу бака | Скорее всего тип | Что делать |
|---|---|---|
| Большой круглый или овальный фланец с болтами по кругу | Мокрый фланцевый | Слить бак, открутить фланец, вынуть ТЭН вместе с ним |
| Резьбовой узел с гранями под ключ, без сервисного фланца | Ввинчиваемый резьбовой | Слить, выкрутить ТЭН по резьбе целиком |
| В паспорте модели указан steatite / «сухой ТЭН», виден кожух-колба | Сухой стеатитовый | Менять по схеме сухого — стержень вынимается из колбы, бак сливать не всегда нужно |
Ниже — порядок для самого частого случая, мокрого фланцевого ТЭНа. Для ввинчиваемого шаги похожи, но вместо болтов фланца вы выкручиваете сам элемент по резьбе. Для сухого нужна отдельная схема под конкретную модель.
Разница между типами не косметическая, она меняет и набор инструмента, и порядок слива. У мокрого фланцевого ТЭН весь в воде, и бак перед снятием обязательно осушают ниже фланца. У ввинчиваемого сам ТЭН заодно работает пробкой — выкрутил его, и через это отверстие уходит остаток воды, поэтому таз под ним обязателен. У сухого стеатитового нагревательный стержень спрятан в колбу и воды не касается, так что на ряде моделей его меняют вообще без полного слива, просто вынимая стержень из кожуха. Перепутать эти сценарии — значит либо залить пол, либо не понять, где вообще ТЭН.
Замена мокрого фланцевого ТЭНа
Обесточьте бойлер
Выньте вилку или отключите автомат. Убедитесь, что аппарат остыл — недавно грел бак держит кипяток несколько часов.
Слейте воду
Перекройте холодную, откройте горячий кран на смесителе для впуска воздуха, сбросьте воду через дренаж предохранительного клапана. Для демонтажа ТЭНа слив обязателен: уровень должен упасть ниже фланца.
Снимите нижнюю крышку
Открутите винты декоративной крышки снизу бака и снимите её. Под ней — фланец, клеммы ТЭНа, термостат и провода.
Сфотографируйте и отсоедините провода
Сначала снимок телефоном: как сидят провода на клеммах ТЭНа и термостата. Потом отсоединяйте. Фаза, ноль и заземление на сборке не должны перепутаться.
Открутите фланец
Отверните болты или гайки крепления фланца по кругу, крест-накрест, равномерно. Фланец прижат прокладкой и может «прикипеть» — не рвите, покачайте.

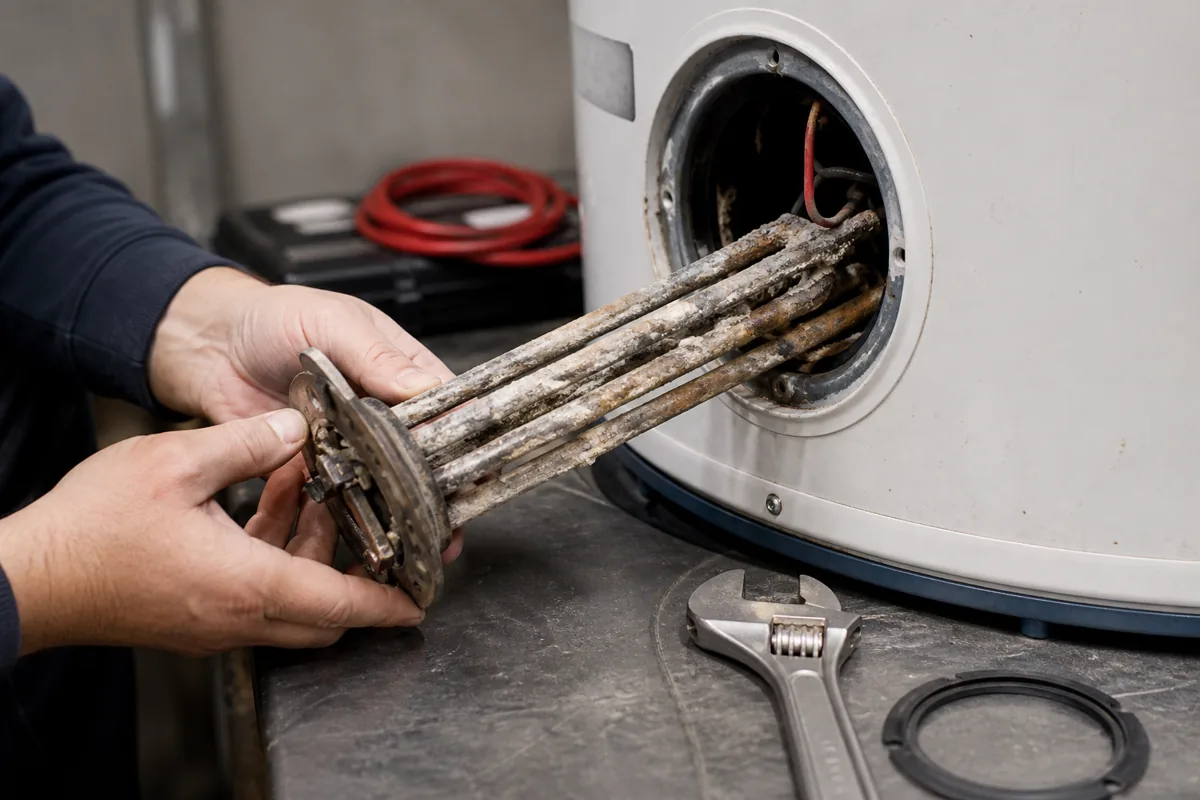

Извлеките ТЭН
Аккуратно вытяните фланец с нагревателем из бака. Внутри останется немного воды и осадок — подставьте таз. ТЭН часто в панцире из накипи, тянется туго.
Очистите бак и осмотрите анод
Раз уж бак вскрыт — уберите осадок со дна, промойте водой. Проверьте магниевый анод: если он «съеден» до тонкого огрызка, ставьте новый заодно. Второй раз бак разбирать не захочется.
Поставьте новый ТЭН с новой прокладкой
Старую прокладку фланца выбрасывайте всегда, ставьте новую из комплекта. Заведите фланец в бак, притяните болты крест-накрест равномерно, без перекоса, но и без фанатизма — прокладку можно передавить.
Соберите разводку по фото
Верните провода на клеммы точно как на снимке. Проверьте заземление. Поставьте нижнюю крышку.
Наполните бак и только потом включайте
Откройте холодную, дождитесь, пока из горячего крана на смесителе пойдёт ровная струя без воздуха — значит бак полон. Осмотрите фланец на подтёки. Сухой ТЭН под напряжением сгорает, поэтому питание — строго после наполнения.
Сам или в сервис
Меняю сам
- Экономия на вызове мастера, деталь стоит своих денег
- Заодно чистишь бак и меняешь анод, продлеваешь жизнь баку
- Понимаешь устройство своего бойлера на будущее
- Работа несложная, если ТЭН фланцевый и есть базовый инструмент
Зову сервис
- ТЭН сухой стеатитовый — своя схема, риск испортить
- Бойлер на гарантии — самостоятельная разборка её снимает
- Прикипевший фланец или сорванная резьба — нужен опыт
- Нет уверенности в электрике и заземлении
Что ещё проверить, пока бак вскрыт
Раз бойлер уже разобран, не закрывайте его вслепую. Осмотрите термостат и термодатчик — окисленные, подгоревшие клеммы дают плохой контакт и ложное срабатывание защиты. Проверьте состояние проводов: потемневшая изоляция у клемм ТЭНа говорит о перегреве контакта.
Накипь на старом ТЭНе — это диагноз воде в доме. Если панцирь толстый и белый, ставьте на будущее фильтр или планируйте чистку чаще. Новый ТЭН в той же воде обрастёт так же, только вопрос времени.
Как убедиться, что дело в ТЭНе
Прежде чем разбирать бак, стоит подтвердить диагноз, иначе можно поменять исправный ТЭН и не решить проблему. Симптомы «долго греет» и «выбивает автомат» дают не только ТЭН, но и термостат, термозащита и окисленные клеммы. Порядок проверки простой.
Обесточьте и снимите нижнюю крышку
Без напряжения, крышку долой, добираетесь до клемм ТЭНа. Заодно смотрите на сами контакты: подгоревшие, потемневшие клеммы уже намекают, где грелось.
Прозвоните ТЭН мультиметром на обрыв
Снимите один провод с клеммы ТЭНа, поставьте мультиметр в режим сопротивления и измерьте между выводами нагревателя. Обрыв (бесконечность на приборе) — ТЭН перегорел, под замену. Разумное сопротивление в десятки ом — нить цела.
Проверьте пробой на корпус
Один щуп на вывод ТЭНа, второй на металл фланца или оболочку. Если прибор показывает низкое сопротивление или звонится — ТЭН пробит на корпус, бьёт током и выбивает УЗО. Такой ТЭН тоже только менять, чинить нельзя.
Если ТЭН цел — проверьте термостат и защиту
Целый ТЭН при неработающем нагреве означает, что цепь размыкается раньше. Проверяют термостат и термозащиту: у многих моделей при перегреве срабатывает защита с кнопкой сброса, которую нужно нажать до щелчка.
Сборка и первый пуск без ошибок
Самые обидные ошибки случаются не при разборке, а на обратной сборке. Фланец тянут крест-накрест и равномерно: если притянуть с перекосом, прокладка ляжет косо и потечёт при первом же давлении. Передавливать тоже нельзя — резиновую или паронитовую прокладку реально порвать чрезмерным моментом, тогда течь гарантирована.
Перед подачей воды ещё раз сверьтесь с фото разводки. Заземление должно сидеть на своём месте — это не формальность, а защита от удара током при возможном пробое. После наполнения бак осматривают на течь по кромке фланца, и только сухой фланец разрешает включать питание.
Первый нагрев слушайте и смотрите. Тихий шелест — нормально, это вскипающие пузырьки у чистого ТЭНа. Треск, щелчки, запах гари, капли под крышкой — сразу обесточьте и ищите причину, скорее всего плохой контакт на клемме или подтёк по прокладке. Первые пятнадцать минут работы лучше провести рядом с бойлером, а не уходить сразу.
Сколько прослужит новый ТЭН
Ресурс нагревателя решает вода и режим работы, а не марка сама по себе. В мягкой воде и при умеренной температуре нагрева ТЭН ходит долго, накипь нарастает медленно. В жёсткой воде и на постоянных 70-75 градусах панцирь накипи растёт быстро, ТЭН перегревается под коркой и садится за пару сезонов. Отсюда два простых способа продлить жизнь новому элементу: держать температуру пониже, около 55-60 градусов, и раз в год-два вскрывать бак на профилактику — заодно с проверкой анода.
Ещё одна деталь: не гонитесь за более мощным ТЭНом «чтоб грел быстрее». Мощность должна соответствовать проводке и автомату бойлера. Поставите элемент мощнее расчётного — и он либо будет выбивать автомат, либо перегреет провода на клеммах. Меняйте на равную по киловаттам замену, если специально не переделывали электрику под большую мощность.
Накипь на старом ТЭНе — это диагноз воде в доме. Если панцирь толстый и белый, ставьте на будущее фильтр или планируйте чистку чаще. Новый ТЭН в той же воде обрастёт так же, только вопрос времени.
Порядок, который не подведёт: определил тип, слил, сфотографировал провода, снял фланец, поставил новый ТЭН с новой прокладкой, наполнил, и только потом дал питание.
Какой номинал у вашего ТЭНа на самом деле, подскажет калькулятор по сопротивлению и фланцу.
Частые вопросы
Как определить, какой ТЭН стоит в моём Electrolux?
Посмотрите узел снизу бака. Большой фланец с болтами по кругу — мокрый фланцевый. Резьбовой узел под ключ без сервисного фланца — ввинчиваемый. Если в паспорте указан steatite и виден кожух-колба — сухой стеатитовый, его разбирают иначе.
Можно ли менять сухой стеатитовый ТЭН как обычный фланцевый?
Нет. У сухого ТЭНа нагревательный стержень вставлен в защитную колбу и не контактирует с водой напрямую. Сливать бак и откручивать фланец, как на мокром, там не нужно и вредно — сначала точно определите тип по паспорту.
Нужно ли сливать воду перед заменой ТЭНа?
Для мокрого фланцевого и ввинчиваемого — да, уровень воды должен опуститься ниже нагревателя. Полностью до дна не обязательно, достаточно ниже зоны фланца. Для сухого стеатитового слив требуется не всегда.
Как подобрать новый ТЭН на замену?
По трём параметрам: посадочный фланец (форма, диаметр, число и шаг отверстий), длина погружной части и мощность в киловаттах. Вернее всего снять старый ТЭН и приехать с ним в магазин или переписать маркировку с фланца.
Обязательно ли ставить новую прокладку фланца?
Да. Старая прокладка после нагрева и сжатия теряет упругость и почти наверняка потечёт. Новую прокладку кладут всегда, она обычно идёт в комплекте с ТЭНом.
Почему нельзя включать бойлер сразу после установки ТЭНа?
Потому что ТЭН под напряжением на сухом или неполном баке перегорает за секунды. Сначала наполните бак — дождитесь ровной струи без воздуха из горячего крана, проверьте фланец на течь, и только потом подавайте питание.
Зачем фотографировать провода перед отсоединением?
Чтобы при сборке вернуть фазу, ноль и заземление точно на свои клеммы. Перепутанная разводка приводит к неработающей защите или короткому замыканию. Снимок телефоном — самая дешёвая страховка.
