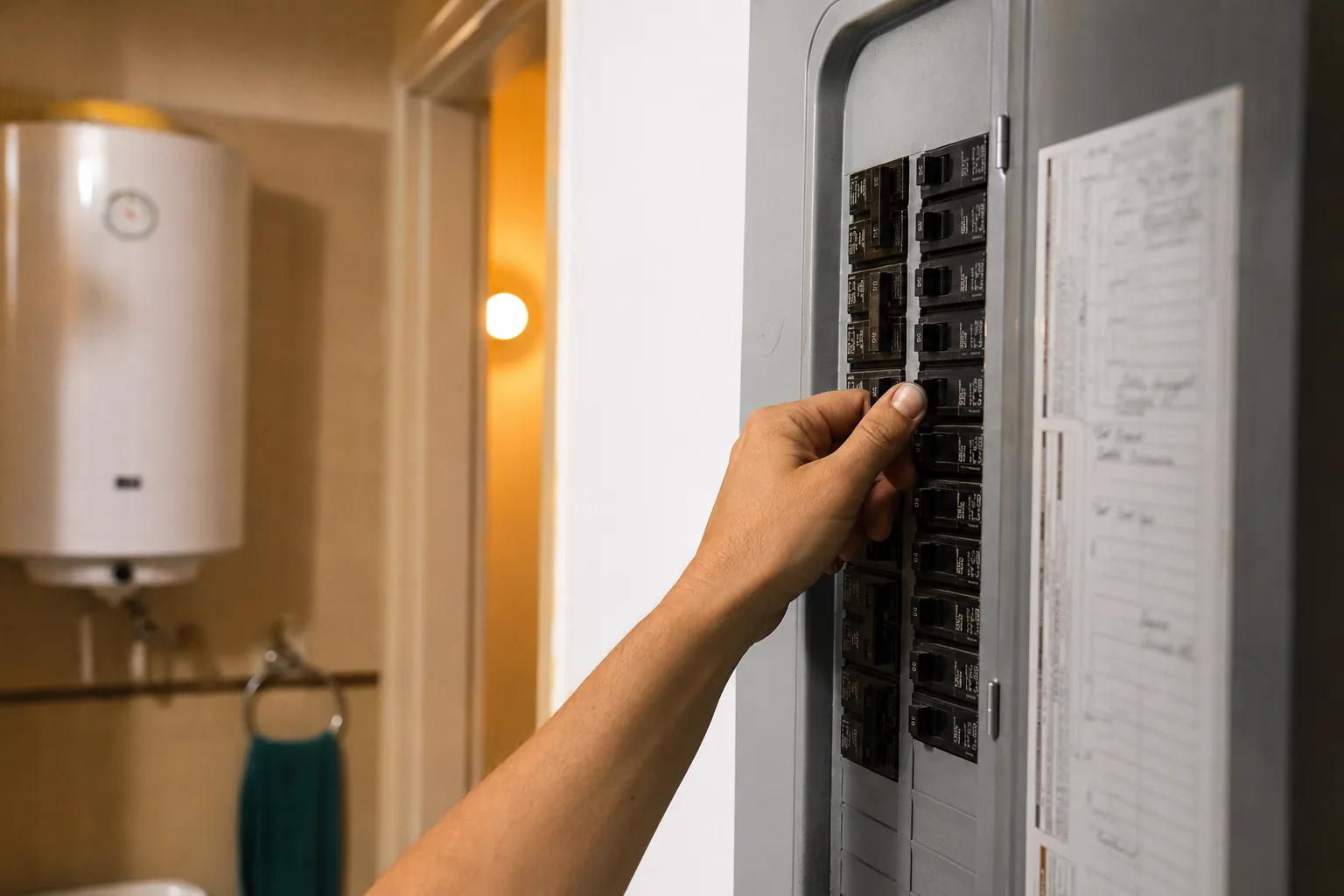

Включаешь бойлер — щёлкает щиток и гаснет свет. Или он греет полчаса, а потом вырубает УЗО. Это не каприз автоматики: она отключает питание, потому что нашла реальную опасность. Разберём, какую именно.
Выбивает УЗО — почти всегда пробой ТЭНа: ток уходит на корпус через воду. Выбивает автомат — либо короткое замыкание в ТЭНе, либо перегруз линии. И то и другое чинится заменой ТЭНа или разгрузкой сети, но лезть внутрь можно только с обесточенным баком.
Автомат и УЗО ловят разное
УЗО отключает
Заметило утечку тока — ток уходит мимо цепи, на корпус или в воду. Виновник почти всегда пробитый ТЭН с трещиной в изоляции.
Автомат отключает
Реагирует на перегруз и короткое замыкание. Либо в ТЭНе межвитковое КЗ, либо на линии висит слишком много приборов.
Выбивает УЗО — пробой ТЭНа
Спираль ТЭНа изолирована от трубки слоем засыпки. Со временем изоляция трескается, влага проникает внутрь, и часть тока уходит на корпус. УЗО ловит эту утечку и отрубает питание — именно чтобы вас не ударило. Проверяют ТЭН тестером: сопротивление между контактом и корпусом у исправного бесконечно, у пробитого — падает. Как это диагностировать — в статье бойлер бьёт током: причины.
Выбивает автомат
Тут два сценария. Первый — короткое замыкание в ТЭНе: спираль замкнула сама на себя, ток скачком вырос. Второй — линия перегружена: бойлер на 2 кВт плюс стиралка плюс чайник на одном автомате 16 А. Проверить просто — отключить остальные приборы и включить только бойлер. Не выбивает — значит перегруз, нужна отдельная линия. Как её сделать — как подключить водонагреватель к электросети.
Порядок поиска
Как подобрать ТЭН на замену под модель бойлера — ТЭН для Thermex и разбор что такое фланец ТЭНа, чтобы взять правильный размер.
Скрутка проводов и качество соединений: почему греется и выбивает
Слабое соединение в клеммной колодке или скрутка — одна из частых причин ложных срабатываний автомата и УЗО. При плохом контакте переходное сопротивление растёт, место соединения нагревается. При токе 10–16 А на плохом контакте выделяется от 5 до 15 Вт тепла — этого достаточно, чтобы через 10–15 минут пластик колодки начал плавиться, а изоляция — терять свойства. Утечка через оплавленный корпус может достигать 30–50 мА, что выбивает УЗО на 30 мА. Автомат же срабатывает от перегрева биметаллической пластины, даже если ток в норме.
Проверьте клеммы на щитке и внутри водонагревателя: затягивайте винты моментом 2–3 Н·м, не допускайте алюминий-медь напрямую — используйте клеммники Wago или гильзы. При осмотре ищите потемневшие или оплавленные места. Если есть — замените проводку целиком. Экономия на хороших клеммах оборачивается заменой автомата и УЗО каждые 2–3 года.
Практический совет: при монтаже нового водонагревателя сразу ставьте УЗО с запасом по току утечки (30 мА для бытовых линий) и используйте силовые клеммы с термостойкостью до 105 °C.
Влияние влажности и воздушных пробок на работу УЗО
Водонагреватель — не только источник горячей воды, но и постоянный источник влаги. При высокой влажности в помещении (более 70 %) или при установке в ванной без вентиляции конденсат оседает на корпусе ТЭНа, на клеммах и внутри блока управления. Влажная пыль образует проводящий мостик — утечка 10–20 мА, которая плавает от 5 до 50 мА, в зависимости от температуры. УЗО на 30 мА может срабатывать хаотично, особенно после горячего душа, когда влажность подскакивает.
Вторая причина — воздушная пробка в баке. При завоздушивании нагревательный элемент оказывается частично в воздухе, а не в воде. Воздух — плохой проводник тепла, ТЭН перегревается локально, изоляция из оксида магния (MgO) трескается, и ток утечки растёт. Внутреннее сопротивление ТЭНа при 200 °C падает на 20–30 % по сравнению с 60 °C. Если пробка образовалась после слива воды, перед включением обязательно откройте кран горячей воды и дождитесь, пока из крана пойдёт ровная струя без воздуха.
Предупреждение: не используйте водонагреватель без анода (магниевого или титанового) в регионах с жёсткой водой (более 5 мг-экв/л). Анод предотвращает коррозию корпуса — пробой корпуса даёт утечку, которая может выбить УЗО, но уже неисправимо.
Срок службы ТЭНа и как его продлить: накипь, анод, режимы
Типовой ТЭН мощностью 2 кВт при температуре воды 60 °C и жёсткости 8 мг-экв/л покрывается слоем накипи толщиной 1–2 мм за 6–8 месяцев. Слой накипи увеличивает тепловое сопротивление — ТЭН перегревается, изоляция MgO деградирует, сопротивление изоляции падает с нормы 1000 МОм до 0,5–1 МОм за 3–4 года. При 0,5 МОм и напряжении 230 В ток утечки составляет 0,46 мА — безобидно, но при скачке влажности или пробое накипи утечка может вырасти до 15–30 мА.
Средний срок службы ТЭНа в нормальных условиях (жёсткость до 3 мг-экв/л, регулярная замена анода раз в 1–2 года) — 5–7 лет. При жёсткости 8–10 мг-экв/л — 2–3 года. Чтобы продлить жизнь: ставьте температуру 55–60 °C (выше 65 °C резко ускоряет накипь), раз в полгода делайте промывку бака лимонной кислотой (100 г на 10 л воды, прогрев до 60 °C на 2 часа), меняйте анод при замене ТЭНа. Замена ТЭНа стоит 1000–2000 руб + работа, а замена всего водонагревателя — от 8000 руб.
- Проверяйте сопротивление изоляции ТЭНа мегаомметром на 500 В раз в год — норма не менее 2 МОм.
- Если ТЭН работает 4 года и более — замените его профилактически, даже без видимых проблем.
- При замене ТЭНа используйте диэлектрическую прокладку (паронит или силикон) — она снижает риск утечки через корпус.
Почему автомат срабатывает не сразу, а через 10–30 минут
Частая жалоба: водонагреватель работает 15–20 минут, затем выбивает автомат. Причина — не мгновенное короткое замыкание, а постепенный нагрев слабого контакта. Если в клеммной колодке или на вводном автомате винты затянуты с усилием менее 2 Н·м, контактное сопротивление растёт. При токе 9 А (для ТЭНа 2 кВт на 220 В) на таком контакте выделяется 5–10 Вт тепла. За 10–20 минут корпус клеммы нагревается до 80–100 °C. Биметаллическая пластина автомата на 16 А, стоящего рядом в щитке, получает дополнительный нагрев и отключает цепь при фактическом токе 12–13 А. Проверка: после срабатывания потрогать корпус автомата — если он горячий (больше 50 °C), проблема в контактах, а не в ТЭНе. Решение — подтянуть винты на автомате и клеммной колодке водонагревателя динамометрической отвёрткой (момент 2,5–3 Н·м).
Пограничный случай: УЗО срабатывает раз в 2–3 дня без видимой причины
Если УЗО на 30 мА отключается не каждый цикл нагрева, а раз в несколько дней, это указывает на ток утечки на грани порога — 15–25 мА. Причины: микротрещина в изоляции ТЭНа, которая увеличивается при нагреве до 80 °C и сужается при остывании. Либо влага в клеммной коробке: конденсат появляется при разнице температур воды (60 °C) и воздуха в помещении (15–20 °C). Влага даёт утечку 5–15 мА, которая суммируется с утечкой ТЭНа. Проверка: мегомметром на 500 В замерить сопротивление изоляции ТЭНа. Норма — более 2 МОм. Если 0,5–1,5 МОм — ТЭН под замену. Если изоляция в норме (более 2 МОм), просушить клеммную коробку феном (5 минут, 60 °C) и загерметизировать крышку силиконовым герметиком. Срок службы ТЭНа в таком пограничном режиме — 6–12 месяцев до полного пробоя.
Частые вопросы
Почему водонагреватель выбивает УЗО?
Почти всегда из-за пробоя ТЭНа: изоляция спирали треснула, влага попала внутрь, ток уходит на корпус. УЗО ловит эту утечку и отключает питание. ТЭН нужно менять.
Почему бойлер выбивает автомат?
Либо короткое замыкание в ТЭНе (спираль замкнула сама на себя), либо перегруз линии — на одном автомате бойлер и другие мощные приборы. Проверяют, отключив всё лишнее.
Можно ли поставить автомат помощнее, чтобы не выбивало?
Нельзя. Если срабатывает УЗО — есть утечка тока и бойлер бьёт током. Усиление автомата или перемычка отключают защиту и создают угрозу жизни. Нужно устранять причину.
Как проверить ТЭН на пробой?
Тестером измерить сопротивление между контактом ТЭНа и корпусом. У исправного оно бесконечно, у пробитого падает. Также проверяют обрыв и КЗ самой спирали.
Что делать, если бойлер перегружает линию?
Отключить остальные приборы и включить только бойлер. Если не выбивает — линия перегружена, нужна отдельная линия от щитка с своим автоматом и УЗО.
Может ли выбивать автомат из-за плохого контакта в розетке?
Да, если водонагреватель подключён через розетку, а не напрямую к щитку. Плохой контакт в розетке или вилке даёт нагрев, который приводит к ложному срабатыванию тепловой защиты автомата. Рекомендуется подключать бойлер мощностью от 2 кВт через отдельный автомат и УЗО, без розетки.
Какой ток утечки выбрать для УЗО на водонагреватель?
Для бытового водонагревателя мощностью до 3,5 кВт стандарт — УЗО на 30 мА. Если бойлер старый или в помещении высокая влажность, иногда ставят на 10 мА, но это может вызывать ложные срабатывания. УЗО на 100 мА не подходит — оно не защитит человека от поражения током.
Нужно ли отключать водонагреватель на ночь?
Отключать на ночь не обязательно для современных моделей с термостатом, но это снижает износ: при каждом включении происходит термоцикл, который ускоряет образование накипи. Если вы отключаете на 8 часов, бойлер остывает всего на 10–15 °C, нагрев до 60 °C займёт 30–40 минут — экономия электроэнергии минимальна, а ресурс ТЭНа снижается. Лучше настроить таймер на включение перед использованием.
