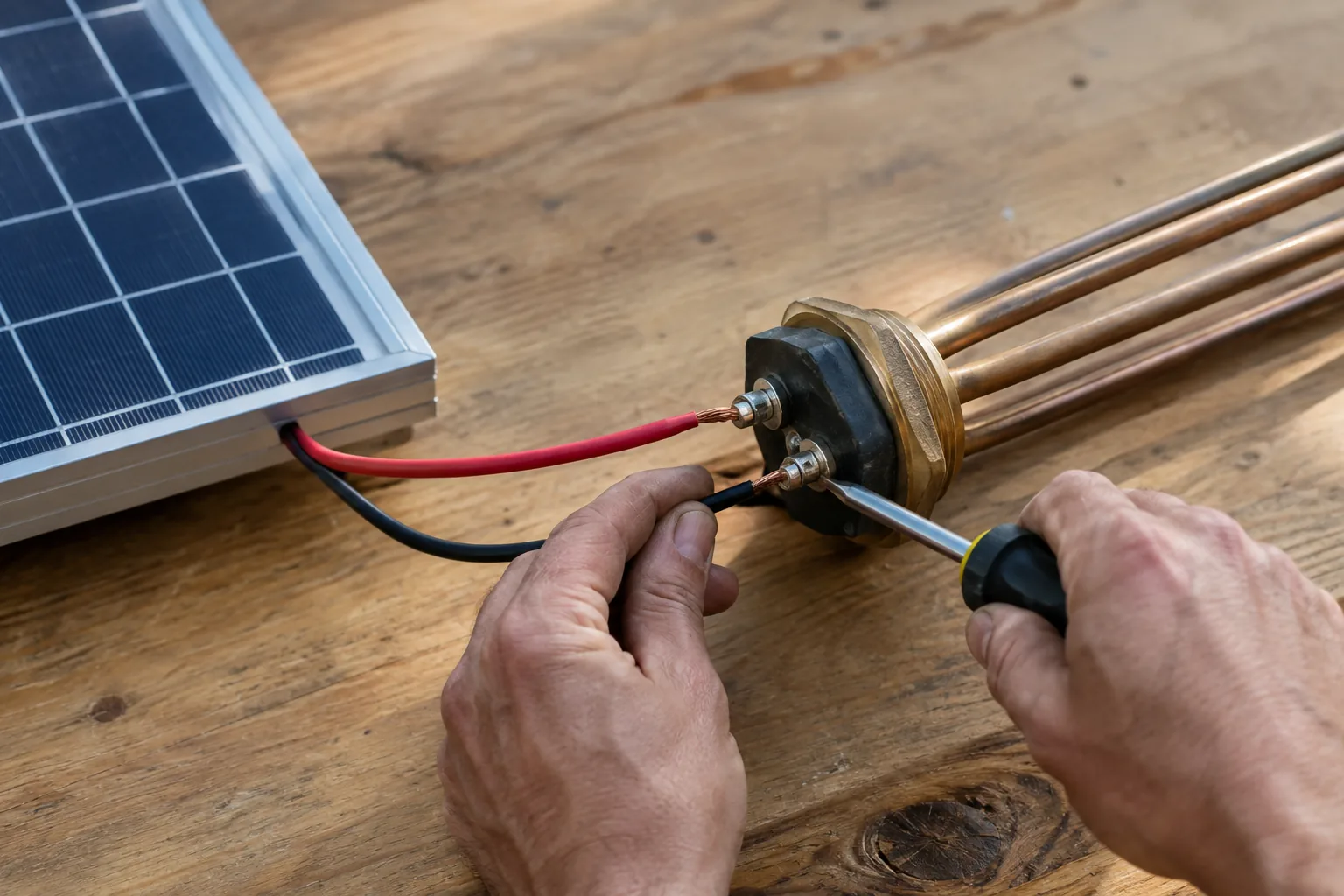

Прямое подключение ТЭНа к солнечной панели без контроллера и аккумулятора работает, но даёт в лучшем случае 50-70% от номинала панели, а в облачную погоду - 10-20%. КПД съёма мощности с панели редко превышает 12% в среднем за день, хотя сам ТЭН греет тепло с КПД 100%. Главная ошибка - брать ТЭН с маркировкой «12 В»: он рассчитан на стабильное напряжение аккумулятора, а панель выдаёт другое напряжение. Нужно подбирать сопротивление ТЭНа под рабочую точку панели.
Физика процесса: почему «12 В» на ТЭНе и «12 В» на панели - разные вещи
Солнечная панель - это не батарейка. У неё есть вольт-амперная характеристика (ВАХ): при коротком замыкании ток максимален, но напряжение ноль; на холостом ходу напряжение максимально (Voc), а ток ноль. Мощность максимальна в точке, где произведение тока и напряжения наибольшее (Vmp, Imp). Для типичной панели 150 Вт класса «12 В»: Voc ≈ 21,6 В, Vmp ≈ 18 В, Imp ≈ 8,33 А. Сопротивление панели в этой точке - 18 / 8,33 = 2,16 Ом.
ТЭН - чисто активное сопротивление. Его мощность на постоянном токе: P = U² / R. Если подключить ТЭН к панели, рабочая точка будет на пересечении ВАХ панели и прямой нагрузки U = I * R. Чтобы получить максимальную мощность от панели, сопротивление нагрузки должно равняться сопротивлению панели в точке максимума - 2,16 Ом. Любое отклонение снижает съём мощности.
Вот что дают разные ТЭНы с одной панелью 150 Вт (18 В, 8,33 А):
| Маркировка ТЭНа | Сопротивление, Ом | Рабочая точка (U, I) | Мощность от панели, Вт | Доля от номинала панели |
|---|---|---|---|---|
| 12 В 150 Вт | 0,96 | 8,45 В, 8,8 А | 74 | 49% |
| 18 В 150 Вт | 2,16 | 18,0 В, 8,33 А | 150 | 100% |
| 24 В 150 Вт | 3,84 | 20,46 В, 5,33 А | 109 | 73% |
| 12 В 300 Вт | 0,48 | 4,22 В, 8,8 А | 37 | 25% |
Обратите внимание: более мощный ТЭН (300 Вт) даёт меньше мощности, чем слабый (150 Вт). Потому что его сопротивление слишком мало, и панель «садится» в напряжение 4 В. Маркировка «12 В» на ТЭНе - это номинальное напряжение, при котором он развивает заявленную мощность от стабильного источника (аккумулятора). Для панели нужно считать сопротивление.
Правило: чтобы получить от панели максимум, сопротивление ТЭНа должно быть равно Vmp / Imp вашей панели. Для панели 150 Вт 12 В класса это 2,16 Ом. Такой ТЭН будет иметь маркировку «18 В 150 Вт».
Реальные замеры: что дают панели в наших широтах
Мы провели полевой тест на Урале в сентябре. Солнце с переменной облачностью. Использовали три панели по 100 Вт номинала (суммарно 300 Вт). Подключали к ТЭНу с сопротивлением, подобранным под массив (около 0,7 Ом). Результат: одна панель выдавала 15-20 Вт, две - 30-50 Вт, три - около 60 Вт. То есть реальная мощность составила примерно 20% от номинала. В ясный полдень цифры были выше - до 40-50%, но в среднем за световой день прямая схема без MPPT даёт около 12% от установленной мощности панелей.
Почему так мало? Во-первых, панели редко работают в точке максимума - облака, угол солнца, нагрев. Во-вторых, без контроллера рабочая точка «плывёт» вместе с освещённостью, и мы не отслеживаем максимум. В-третьих, даже при идеальном согласовании в полдень, утром и вечером панель даёт меньше, а нагрузка остаётся той же - КПД съёма падает.
Потери в проводах: на 12 В каждый метр на счету
Низкое напряжение - враг длинных линий. При токе 8,8 А (как в нашем примере с панелью 150 Вт) падение напряжения на медном кабеле длиной 10 метров (туда-обратно) выглядит так:
| Сечение, мм² | Сопротивление кабеля, Ом | Падение напряжения, В | Потери мощности, Вт |
|---|---|---|---|
| 1,5 | 0,233 | 2,05 | 18 |
| 2,5 | 0,140 | 1,23 | 11 |
| 4 | 0,088 | 0,77 | 7 |
| 6 | 0,058 | 0,51 | 5 |
| 10 | 0,035 | 0,31 | 3 |
На 1,5 мм² в кабеле теряется 18 Вт из 74 Вт, которые даёт панель - это 24%! Остаётся всего 56 Вт на нагрев. Вывод: для низковольтных систем берите сечение не меньше 4 мм², а лучше 6-10 мм². И держите длину кабеля минимальной.
Опасность коммутации постоянного тока: термостат не подходит
Штатный термостат бойлера рассчитан на переменный ток 220 В. В нём дуга гаснет при переходе напряжения через ноль - 100 раз в секунду. На постоянном токе перехода через ноль нет, дуга горит непрерывно, пока контакты не разварятся или не сгорят. Это реальная пожарная опасность. То же касается автоматических выключателей: обычный автомат на 16 А переменного тока может не разорвать цепь постоянного тока 10 А 18 В - дуга будет гореть секундами.
Никогда не используйте штатный термостат бойлера или бытовой автомат для коммутации постоянного тока от солнечных панелей. Нужны специальные DC-контакторы с магнитным дугогашением и автоматы с DC-рейтингом. Сам ТЭН постоянный ток не боится - он просто резистор.
Плюсы и минусы схемы без контроллера и аккумулятора
Такую схему часто рекламируют как «самую простую и дешёвую». Давайте честно разложим.
На практике прямая схема даёт примерно 0,3-0,5 кВт*ч в день с панели 300 Вт в ясную погоду летом. Чтобы нагреть 50 литров воды с 10 до 50 °C (на 40 °C), нужно 2,33 кВт*ч. То есть даже три панели по 100 Вт будут греть такой бойлер 5-7 дней. Это не горячее водоснабжение, а предварительный подогрев.
Прямое подключение без контроллера - это не система ГВС, а способ чуть-чуть подогреть воду в солнечный день. Для серьёзного нагрева нужен MPPT-контроллер или аккумулятор с инвертором.
Как подобрать ТЭН под вашу панель или массив
Вам нужно знать Vmp и Imp вашей панели (или всего массива, если соединяете последовательно/параллельно). Для одной панели 12 В класса - это примерно 18 В и 8,33 А. Сопротивление нагрузки = 18 / 8,33 = 2,16 Ом. Для двух таких панелей последовательно: Vmp = 36 В, Imp = 8,33 А, сопротивление = 36 / 8,33 = 4,32 Ом. Для двух параллельно: Vmp = 18 В, Imp = 16,66 А, сопротивление = 18 / 16,66 = 1,08 Ом.
Заказывая ТЭН, указывайте не «12 В 150 Вт», а «сопротивление 2,16 Ом». Тогда производитель (например, мы на boilermaster) сделает элемент с нужным сопротивлением из проволоки соответствующего сечения и длины. Такой ТЭН будет работать в точке максимальной мощности панели при номинальном освещении. Но помните: в облачную погоду Vmp падает, и согласование нарушается - без MPPT всё равно будут потери.
Что в итоге: стоит ли игра свеч
Если у вас дача, где вы бываете наездами, и вы хотите за копейки подогреть воду в душевой бочке - прямая схема с правильно подобранным ТЭНом имеет право на жизнь. Вы получите 30-50 литров тёплой воды (30-35 °C) в ясный летний день. Зимой в средней полосе - не ждите ничего, панели дают 5-10% номинала.
Если нужен стабильный нагрев до 50-60 °C круглый год - ставьте MPPT-контроллер (прибавляет 20-35% годовой выработки) или аккумулятор с инвертором, чтобы запасать энергию. Без этого вы будете разочарованы. И обязательно решите вопрос с коммутацией: либо используйте DC-термостат, либо ставьте ручное отключение и следите за температурой.
Главный совет: не верьте рекламе «КПД 100% при прямом подключении». КПД преобразования тока в тепло - да, 100%. Но КПД съёма мощности с панели - 12-50% в зависимости от погоды и согласования. Средний общий КПД прямой схемы - около 12%. Это честная цифра, от которой и пляшите.
Частые вопросы
Можно ли подключить ТЭН от бойлера 220 В напрямую к солнечной панели 12 В?
Нет, нельзя. ТЭН на 220 В имеет сопротивление около 32 Ом (для 1,5 кВт). При подключении к панели 18 В он будет потреблять 18*18/32 ≈ 10 Вт — мизер. Панель не сможет выдать свой ток, так как сопротивление слишком велико. Нужен низковольтный ТЭН с сопротивлением, равным Vmp/Imp панели (обычно 1-4 Ом).
Какой ТЭН купить, если у меня панель 200 Вт с Vmp 18 В и Imp 11,1 А?
Сопротивление нагрузки = 18 / 11,1 = 1,62 Ом. Ищите ТЭН с таким сопротивлением. По мощности он будет 18*18/1,62 ≈ 200 Вт, то есть маркировка «18 В 200 Вт». Не берите «12 В 200 Вт» — его сопротивление 0,72 Ом, и вы получите около 100 Вт.
Что будет, если подключить ТЭН 24 В к панели 12 В?
Сопротивление ТЭНа 24 В 150 Вт — 3,84 Ом. Панель 12 В класса (Vmp 18 В) даст на такой нагрузке около 109 Вт (как в таблице выше). Это лучше, чем 74 Вт от ТЭНа 12 В, но всё равно не 150 Вт. Для максимального съёма нужно сопротивление 2,16 Ом, а не 3,84.
Нужен ли контроллер заряда, если я подключаю ТЭН напрямую?
Контроллер заряда (MPPT) не обязателен, но он повышает съём мощности на 20-35% в год за счёт отслеживания точки максимума. Без него вы теряете энергию в облачную погоду и при изменении угла солнца. Если бюджет ограничен — можно обойтись, но смиритесь с низкой эффективностью.
Как защитить бойлер от перегрева при прямой схеме?
Штатный термостат на 220 В переменного тока не подходит — он не разорвёт дугу постоянного тока. Поставьте отдельный датчик температуры с реле на постоянный ток (DC-контактор) или используйте термостат с биметаллической пластиной, рассчитанный на DC. Либо просто отключайте панель вручную, когда вода нагрелась.
Сколько воды реально нагреет одна панель 150 Вт за день летом?
В ясный день на широте Москвы панель 150 Вт без MPPT даст около 0,2-0,3 кВт*ч. Чтобы нагреть 30 литров воды с 15 до 40 °C, нужно 0,87 кВт*ч. То есть за день вы подогреете воду всего на 8-10 °C. Для душа нужно минимум 2-3 панели.
