У массовых накопительных Edisson (серии ER, King, V) нет цифрового дисплея и кодов ошибок вида E01/E02. На корпусе стоят одна-две контрольные лампы: одна показывает подачу питания, вторая - активный нагрев. Если индикация не горит совсем, ищите обрыв в проводке или сработавшее УЗО. Если бойлер под током, но не греет, разбираются с термостатом, термозащитой и ТЭНом мультиметром.
Владельцы Edisson часто ищут расшифровку кодов ошибок и не находят: их нет в паспорте, потому что дисплея в этих моделях нет. Диагностика идёт по лампочкам и по симптомам. Разберём, что означает каждый сигнал и куда смотреть, если бойлер молчит или греет неправильно.
Почему нет дисплея с кодами
Edisson это бюджетный сегмент. Ходовые серии ER, King и V-исполнения собраны на простой электрике: механический термостат с ручкой, термовыключатель на перегрев и одна-две контрольные лампы. Электронной платы с диагностикой у них нет, поэтому неоткуда взяться коду E01. Коды с буквой E и цифрой относятся к бойлерам с электронным управлением, у Edisson это скорее исключение и только у отдельных моделей с платой, которые в рознице встречаются редко.

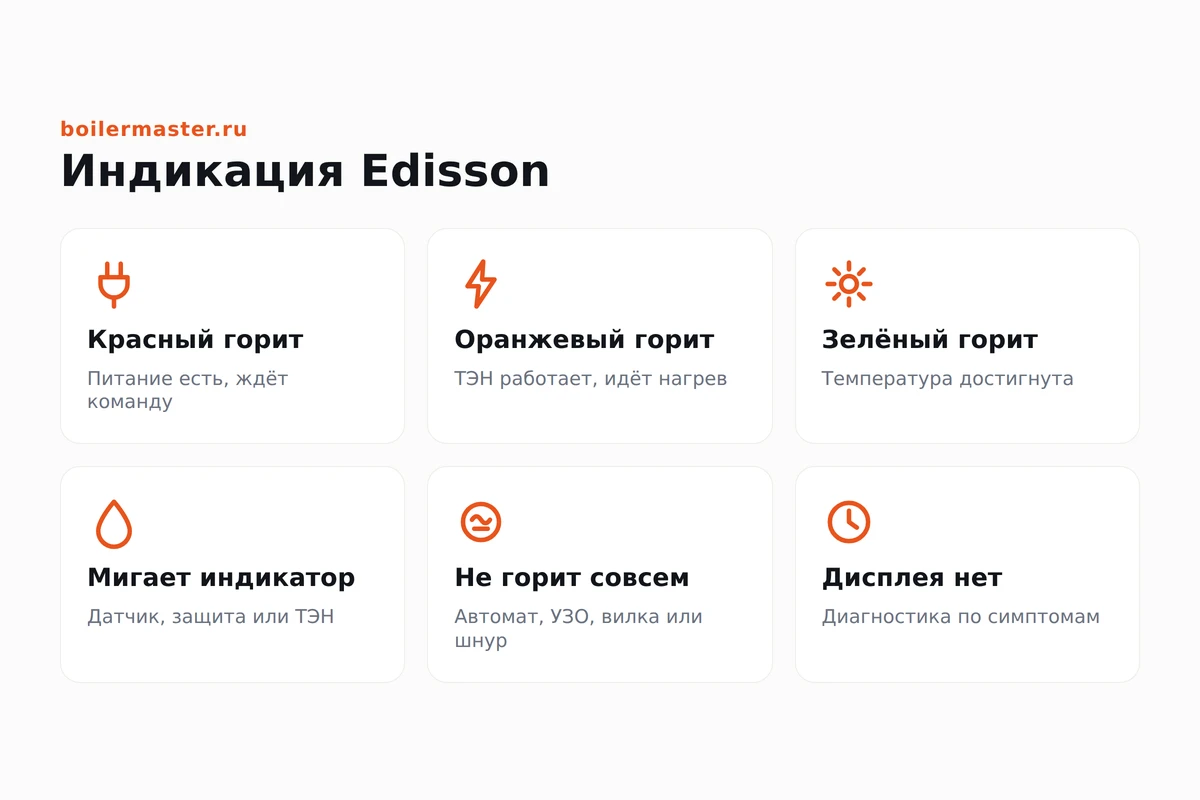

Одна лампа: что она означает
В простом исполнении на панели стоит одна лампа. Она загорается, когда термостат замкнул цепь и ТЭН греет воду. Когда вода набрала заданную температуру, термостат размыкается, ТЭН отключается, лампа гаснет. Дальше идёт цикл: вода остывает, термостат снова замыкает, лампа загорается. Если лампа не гаснет часами, а вода горячая - залип термостат. Если лампа горит, а вода холодная - обрыв в спирали ТЭНа или разорван контакт после термостата.
Две лампы: Power и Heating
На части моделей стоит две лампы, обычно разного цвета. По схеме, близкой к Thermex (Edisson и Thermex делят ряд конструктивных решений), одна лампа Power сигнализирует о том, что бойлер подключён к сети, вторая Heating - что идёт активный нагрев. Полезная штука: если Power горит, а Heating молчит и вода холодная, питание есть, но цепь нагрева где-то оборвана - термостат, термозащита или ТЭН. Если не горит ни одна, копают в сторону сети.
Индикации нет совсем
Инструкция Edisson прямо описывает этот случай: возможно отсутствие напряжения в сети или повреждение сетевого провода. Проверяют по цепочке от розетки к бойлеру: розетка (проверить фазу тестером), вилка и шнур (осмотр на переломы и подгары), автомат в щите (не выбило ли), УЗО (не сработало ли на утечку). Если УЗО срабатывает каждый раз при попытке включить бойлер - почти наверняка пробой ТЭНа на корпус, разбираться отдельно.
Симптомы без кодов: что смотреть
Раз кодов нет, работают по признакам. Долгий нагрев и слабый напор горячей воды - накипь на ТЭНе и засор впускного узла, чистить бак и клапан. Бойлер под током, лампа горит, воды нет горячей - вероятно, залип термостат или разомкнута термозащита от перегрева. Бойлер обесточен, лампы молчат - сеть, УЗО, проводка. Работает нормально, но течёт по фланцу - прокладка ТЭНа, к электрике отношения не имеет.
Что проверять мультиметром
Три быстрых замера на обесточенном бойлере. Сопротивление спирали ТЭНа между двумя клеммами: у рабочего 20–40 Ом, обрыв означает сгоревшую спираль. Сопротивление между клеммой и оболочкой ТЭНа: у исправного бесконечность, любое конечное значение - пробой на корпус. Прозвонка термостата в замкнутом состоянии и цепи термозащиты. Если один из трёх узлов не звонится как положено - это и есть причина, кода на дисплее не будет, но признак объективный.
Когда всё-таки нужен мастер
Диагностику лампой и мультиметром может сделать любой, а вот замена ТЭНа под давлением воды, работа с термозащитой и электрикой - уже граница. Если вы не уверены в схеме подключения после разборки, если после сборки бойлер бьёт током или снова выбивает УЗО, не экспериментируйте, вызывайте мастера. Молчащая лампа не так опасна, как ошибка при сборке под напряжением.
Что делать по конкретной модели
У Edisson функционал сильно зависит от серии и года выпуска. У ER 50 V и ER 80 V чаще стоит одна лампа нагрева. У King 30 V и King 50 V встречается пара Power и Heating. У V-серий с электронным управлением (они редки, но бывают) уже есть плата и может появиться код ошибки на маленьком дисплее. Если вы не уверены, что стоит на вашем бойлере, найдите шильдик на задней стенке или на боку корпуса, там указан полный индекс модели. С этим индексом уже можно скачать паспорт с сайта производителя и посмотреть штатную схему индикации, чтобы не гадать по цвету лампы.
Профилактика вместо диагностики
Большинство поводов заглянуть в лампы связаны с накипью и износом магниевого анода. Плановая чистка раз в год-полтора и своевременная замена анода снимают половину случаев «лампа горит, вода холодная» и почти все случаи срабатывания термозащиты. Отдельный совет по электрике: под бойлер ставят отдельный автомат и УЗО на 10-30 мА, питают напрямую от розетки с заземлением, без удлинителей и тройников. Тогда лампа Power будет означать именно наличие питания, а не приблизительный контакт где-то в розетке.
Частые вопросы
Есть ли у Edisson дисплей с кодами ошибок?
У массовых накопительных серий ER, King и V - нет. Управление механическое, стоят одна-две контрольные лампы. Цифровых кодов вида E01/E02 в паспорте таких моделей нет.
Что означает единственная лампа на Edisson?
Она сигнализирует об активном нагреве: горит, пока ТЭН работает, гаснет, когда термостат отключил нагрев по достижении заданной температуры.
Зачем на Edisson две лампы разного цвета?
Одна показывает подачу питания на бойлер (Power), вторая - активный нагрев (Heating). Если Power горит, а Heating нет и вода холодная, ищите разрыв в цепи термостата, термозащиты или ТЭНа.
Лампа не горит вообще, бойлер молчит - что делать?
Проверить питание: розетку, шнур, вилку, автомат в щите и УЗО. По инструкции Edisson это возможно из-за отсутствия напряжения в сети или повреждённого сетевого провода.
Лампа горит, а вода холодная - почему?
Питание есть, но нагрев не идёт. Причина: обрыв в спирали ТЭНа, сработала термозащита от перегрева, залип или обесточен термостат. Проверяют мультиметром на обесточенном бойлере.
Как понять, что сработала термозащита?
Бойлер под напряжением, индикация нагрева не горит, вода не греется. У Edisson термозащита обычно замыкается автоматически после остывания, но повторное срабатывание - повод искать причину перегрева, часто это заросший ТЭН.
