Термостат проверяют в два приёма: сначала мультиметром в режиме прозвонки смотрят целостность контактов на холодную (исправный замкнут, звонится в ноль), потом греют капилляр или датчик до уставки 60-75 °C и ловят размыкание. Термозащиту с кнопкой reset проверяют так же, но её порог обычно 85-95 °C. Если контакт не меняет состояние ни при нагреве, ни при остывании - деталь под замену.
Три разных устройства под одним словом
В бытовом бойлере под "термостатом" скрывается сразу несколько узлов, и их проверяют по-разному. Путаница тут стоит зря потраченного часа, поэтому сначала разберёмся, что именно вы держите в руках.
Стержневой капиллярный
Металлическая трубка-щуп вставлена в гильзу рядом с фланцем ТЭНа. Внутри жидкость, которая при нагреве расширяется и толкает контактную группу. Регулировка - колёсиком от 30 до 75 °C. Самый частый тип в вертикальных бойлерах на 50-100 литров.
Электронный с выносным датчиком
Плата управления плюс NTC-термистор на проводе, который сидит в той же гильзе. Тут "термостат" - это уже логика на плате, а не механика. Прозвонкой контактов его не проверить, нужно мерить сопротивление датчика (об этом отдельно).
Термозащита от перегрева
Отдельный биметаллический выключатель, часто с красной кнопкой reset. Рвёт цепь при аварийном перегреве 85-95 °C и сам обратно не встаёт - только руками. Стоит последовательно с рабочим термостатом.

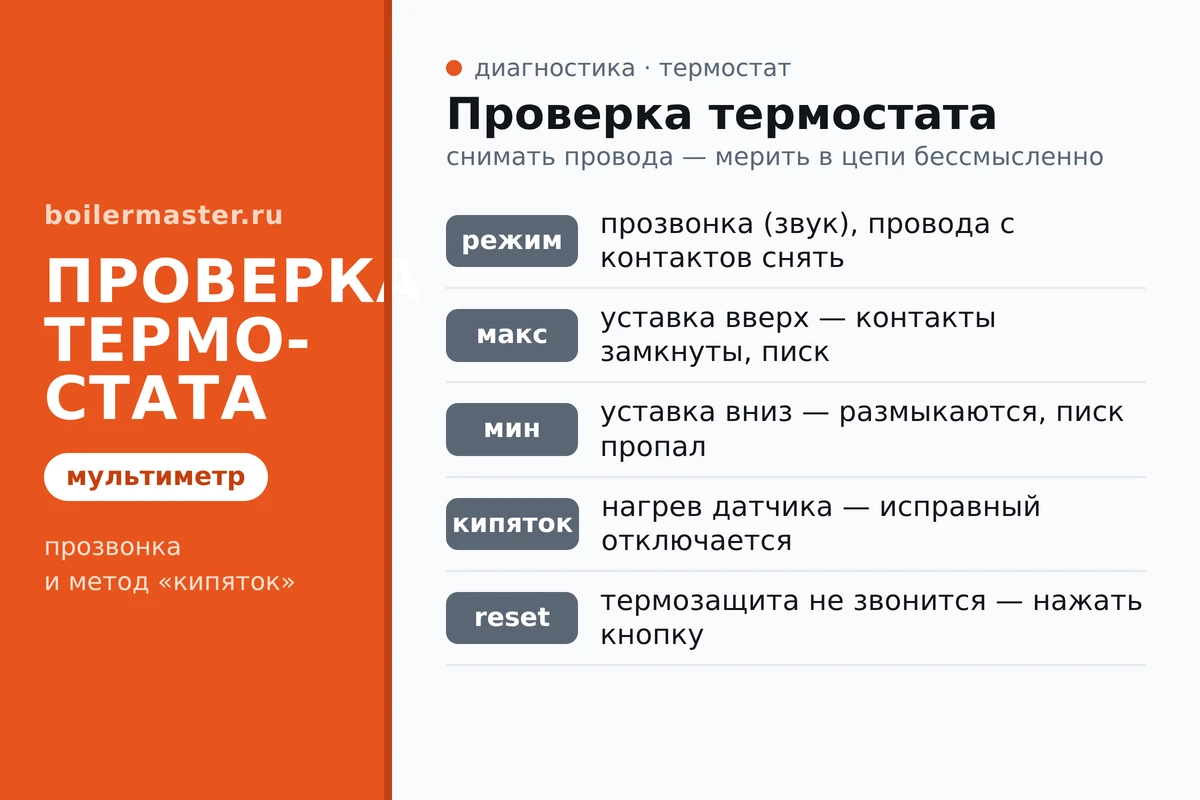

Прозвонка контактов мультиметром на холодную
Первое, что делают - обесточивают бойлер (автомат в щитке, а не только кнопку на корпусе) и снимают нижнюю крышку. Дальше по механическому термостату:
Ставим режим прозвонки
Значок диода со звуком или предел 200 Ом. Щупы замыкаем между собой для контроля - прибор должен пикнуть и показать 0-1 Ом. Это ваш ноль отсчёта.
Снимаем провода с контактов термостата
Мерить в цепи нельзя - параллельно висит ТЭН и другие узлы, показания соврут. Сфотографируйте разводку перед снятием.
Крутим уставку на максимум
Колёсико на 75 °C. При комнатной температуре 20-25 °C рабочий контакт замкнут - мультиметр звонится, сопротивление близко к нулю.
Крутим уставку на минимум
На 30 °C, если в комнате теплее этой отметки, контакт разомкнётся - прибор покажет обрыв (OL или единицу слева). Так проверяется, что механика вообще шевелится.
Контакт, который не меняет состояние при вращении колёсика, - мёртвый.
Проверка срабатывания нагревом - метод "кипяток"
Прозвонка на холодную ловит обрыв и залипание, но не проверяет главное: срабатывает ли термостат при правильной температуре. Для этого нужен нагрев с контролем градусника.
Возьмите стакан с горячей водой и обычный кухонный термометр. Капилляр стержневого термостата (только металлический щуп, плату и корпус в воду не суём) опустите в воду. Уставку выставьте, например, на 60 °C. Дальше грейте воду, доливая кипяток, и следите за термометром: в момент, когда вода дойдёт примерно до выставленных 60 °C, контакт должен разомкнуться - мультиметр в прозвонке замолчит, покажет обрыв. Остудите - при снижении градусов на 8-12 ниже уставки контакт снова замкнётся.
Что показывает исправный и битый термостат
| Проверка | Исправный | Неисправный |
|---|---|---|
| Контакт на холодную, уставка макс | 0-1 Ом, звонится | Обрыв (OL) - деталь не замыкает |
| Контакт при нагреве до уставки | Размыкается, тишина | Остаётся замкнут - залипание, будет кипятить |
| Возврат после остывания | Снова 0-1 Ом | Не возвращается - контакт подгорел |
| Реакция на вращение колёсика | Меняет состояние | Не реагирует - механика заклинила |
| Сопротивление контактов | Стабильные 0-1 Ом | Плавает 5-50 Ом - окисление, грев |
Термозащита и кнопка reset
Биметаллический предохранитель проверяется той же прозвонкой. На холодную его контакты должны звониться в ноль. Если тишина при комнатной температуре - защита сработала. Нажмите кнопку reset до щелчка: контакт замкнётся, прибор пикнет. Не пикнул после нажатия - выключатель выгорел изнутри, менять.
Порог у термозащиты выше рабочего термостата: обычно 85-95 °C. Проверять её нагревом рискованно (греть до 90 в стакане неудобно), поэтому обычно ограничиваются прозвонкой на обрыв и тестом кнопки. Если защита исправна, а бойлер всё равно доводит воду до кипятка - виноват рабочий термостат с залипшим контактом.
Когда термостат однозначно под замену
- Контакт не размыкается при нагреве - бойлер греет до предела и вырубается по термозащите
- Контакт не замыкается на холодную - воды нет вообще, ТЭН не получает питания
- Сопротивление контактов гуляет, есть следы обугливания на клеммах
- Колёсико крутится вхолостую, без изменения состояния контакта
- Треснут или согнут капилляр - жидкость вытекла, реакции на нагрев нет
Стержневой термостат стоит недорого и меняется за 15 минут. Подбирают по типу, длине щупа и диапазону температур - об этом в отдельном разборе про замену.
Частые ошибки при проверке
Больше половины ложных диагнозов идёт не от кривого термостата, а от кривой методики. Вот на чём спотыкаются чаще всего.
Мерят прямо в цепи
Провода не сняли, параллельно висит ТЭН и термозащита. Мультиметр звонит через них и показывает ноль на заведомо оборванном термостате. Всегда отсоединяйте хотя бы один провод.
Забыли про уставку
Колёсико на минимуме, в комнате теплее уставки - контакт разомкнут по делу, а человек читает это как обрыв. Перед прозвонкой на целостность крутите на максимум.
Греют весь корпус
В воду суют не только капилляр, но и пластиковую голову с контактами. Вода заливается в контактную группу, показания скачут, а потом термостат ещё и коротит при включении.
Меряют без термометра
Греют на глаз и не понимают, при какой температуре разомкнулся контакт. Без градусника проверка нагревом бессмысленна - вы не отличите норму от промаха на 20 градусов.
Порядок действий, если воды нет вовсе
Когда бойлер совсем не греет, термостат - лишь один из подозреваемых. Чтобы не менять его наугад, идите по цепочке от простого к сложному.
- Проверьте, есть ли напряжение на входных клеммах - вдруг дело в автомате или вилке
- Прозвоните ТЭН на обрыв: оборванная спираль даёт ту же картину, что мёртвый термостат
- Проверьте термозащиту - если она сработала, цепь разорвана до термостата
- Осмотрите клеммы: подгоревшая или отвалившаяся клемма имитирует обрыв
- И только потом прозванивайте сам термостат по методике выше
Такой порядок экономит и деньги, и время: нередко проблема решается затяжкой одной клеммы, а термостат оказывается ни при чём. Если же прозвонка подтвердила мёртвый контакт - деталь под замену, и это отдельная небольшая процедура со сливом воды и подбором аналога.
Частые вопросы
Как проверить термостат водонагревателя мультиметром на исправность?
Обесточьте бойлер, снимите провода с термостата, поставьте мультиметр в режим прозвонки. На холодную при максимальной уставке контакт должен звониться (0-1 Ом). Затем нагрейте капилляр до выставленной температуры - исправный контакт разомкнётся, прибор покажет обрыв.
Как проверить термостат кипятком?
Опустите металлический щуп (капилляр) в стакан с горячей водой, рядом держите термометр. Уставку поставьте на 60 °C. Доливая кипяток, следите: при достижении 60 °C контакт должен разомкнуться. Плата и корпус в воду не погружаются.
Что показывает исправный термостат при прозвонке?
На холодную при максимальной уставке - около 0-1 Ом, мультиметр звонится в ноль. При нагреве до заданной температуры контакт размыкается и прибор показывает обрыв. После остывания снова замыкается.
Как проверить электронный термостат бойлера?
Электронный термостат - это плата плюс выносной NTC-датчик. Прозвонкой контактов его не проверить. Нужно измерить сопротивление датчика мультиметром при комнатной температуре и при нагреве, сверив с таблицей сопротивление-температура.
Почему термостат кипятит воду, если он звонится?
Прозвонка на холодную показывает только целостность контакта. Если при нагреве контакт не размыкается (залип), термостат так и звонится, но воду не отключает. Проверять нужно именно срабатывание нагревом.
Можно ли проверить термозащиту с кнопкой reset мультиметром?
Да. На холодную её контакты должны звониться в ноль. Если тишина - защита сработала, нажмите reset до щелчка, контакт замкнётся. Если после нажатия прибор не пикнул, термовыключатель выгорел и его меняют.
