У Gorenje специфический фланец под сухие ТЭНы. Главная проблема - шесть болтов на фланце закисают так, что открутить их простым ключом почти невозможно. Если болты не поддаются, помогает нагрев фланца до 150-200 °C горелкой и проникающая смазка. Самое обидное - сорвать шлицы, после чего фланец снимается только сваркой.
Закисание болтов на фланце Gorenje это не случайность, а конструктивная особенность
Старый Gorenje GBU 80 LB B6 стоит в чулане семь лет. Вода жёсткая, бойлер гудит, ТЭН покрылся накипью. Хозяин решает снять фланец и чистить. Берёт шестигранник, суёт в головку болта, тянет - болт стоит мёртво. Ещё усилие - шлиц слизывается. Дальше только сверлить или приваривать гайку. Такая ситуация повторяется в девяти случаях из десяти на бойлерах Gorenje старше трёх лет.
Фланец Gorenje - это толстая стальная пластина с наружным диаметром 165 мм. Шесть болтов M8 держат её на эмалированном баке. Между фланцем и баком стоит резиновая прокладка. Болты вкручиваются в стальную резьбу бака. Железо в железе, вода, высокая температура, перепады - электрохимический процесс коррозии схватывает резьбу за пару сезонов. При попытке открутить болт не идёт, а шлиц головки под шестигранник слизывается быстро: сталь болта мягкая, класс прочности обычно 8.8, но в реальности попадаются и более слабые.
Анатомия фланца Gorenje: что именно вы будете откручивать
Перед тем как лезть с инструментом, разберитесь в конструкции. Фланец Gorenje - это колба-стакан из нержавеющей стали длиной 430 мм. Внутри этой колбы стоит сухой ТЭН, нагревательный элемент GBU или GBFU. Сам фланец крепится к баку шестью болтами.
| Параметр | Значение |
|---|---|
| Наружный диаметр фланца | 165 мм |
| Количество болтов | 6 штук |
| Резьба болтов | M8 |
| Диаметр трубки под ТЭН | 16 мм |
| Диаметр трубки под термостат | 12 мм |
| Резьба под анод | M6 |
| Мощность ТЭН (типовые) | 800-1200 Вт |
Болты расположены равномерно по окружности фланца. Головка под внутренний шестигранник - это слабое место. У многих моделей Gorenje головка болта мелкая, шестигранник входит неглубоко, что увеличивает риск срыва.
Почему болты Gorenje закисают быстрее других брендов
Конструкция фланца Gorenje такая: болты вкручиваются непосредственно в корпус бака. У некоторых брендов есть приварные гайки или фланец крепится шпильками. У Gorenje болты ввинчиваются прямо в сталь бака. Диаметр отверстия под болт в баке чуть больше 8 мм, а толщина металла бака - около 2 мм. То есть резьбы в металле бака всего 2-3 витка. Этого мало для долговечного соединения. При малейшей коррозии резьба забивается окислами, болт закусывает, и при попытке открутить он либо ломается, либо срывает резьбу в баке.
Вторая причина - материал болта. Оцинкованная сталь. Защитный слой окисляется в горячей воде за полгода. Дальше - чистое железо с активной коррозией. Резиновая прокладка между фланцем и баком не герметизирует резьбу болта - вода проникает в зазор. Получается классическая гальваническая пара: нержавеющий фланец и стальной болт в электролите (вода). Анод - болт - разрушается, продукты коррозии заполняют резьбу.
Инструмент для откручивания болтов Gorenje
Подготовьте конкретный набор. Не берите универсальный ключ - берите под конкретный размер головки болтов Gorenje.
- Шестигранник на 6 мм - это основной инструмент. Берите не L-образный, а с T-образной рукояткой или головку с трещоткой и удлинителем. Чем жёстче рукоятка, тем меньше шансов сорвать шлиц.
- Проникающая смазка. WD-40 - нет, берите жидкость на основе ацетона и керосина, типа WD-40 Specialist или Liquid Wrench. Разница в том, что обычный WD-40 испаряется за 20 минут, а профессиональный состав работает час.
- Газовая горелка. Турбозажигалка или бытовая горелка для пайки труб. Нагрев до 200-250 °C расширяет фланец быстрее, чем болт, зазор увеличивается.
- Молоток. Пригодится для простукивания головки болта перед откручиванием. Не бейте сильно - рискуете расколоть эмаль бака. Просто постучите по головке, чтобы сбить окалину.
- Экстрактор для сломанных болтов. Если шлицы уже сорваны или головка оторвалась, только экстрактор или сварка.
Пошаговая инструкция: как открутить болты на Gorenje без слёз
Обесточить и слить воду
Отключите автомат в щитке. Убедитесь, что напряжение отсутствует, проверив индикатором. Слейте воду из бойлера через обратный клапан или через сливной штуцер. Ждите, пока полностью вытечет - 5-10 минут. Если бойлер висит низко, вода может выливаться долго из-за отсутствия доступа воздуха.
Пшикнуть проникающей смазкой на каждый болт
Направьте струю смазки прямо в зазор между головкой болта и фланцем. Пшикайте обильно, чтобы жидкость стекла в резьбу. Оставьте на 10-15 минут. Профессионалы иногда выжидают 2-3 часа, если бойлер старый.
Прогреть фланец вокруг болта, но не сам болт
Горелкой грейте точку на фланце рядом с болтом. Не грейте головку болта - она расширится и заклинит ещё сильнее. Нагрейте фланец до появления лёгкого дымка (150-200 °C). Болт остаётся холодным. Из-за разницы расширения зазор в резьбе увеличивается на несколько микрон.
Вставить шестигранник до упора и провернуть с резким рывком
Вставьте ключ, простучите его молотком, чтобы шестигранник сел глубже. Рывком, без плавного нажатия, проверните болт на четверть оборота. Если не идёт - повторите прогрев и смазку. Не продолжайте давить тихо - шлиц слижется именно от плавного усилия.
Откручивать болты крест-накрест
Как только один болт сдвинулся - переходите к противоположному по диагонали. Не выкручивайте один болт до конца сразу - фланец может перекосить, и остальные зажмёт.

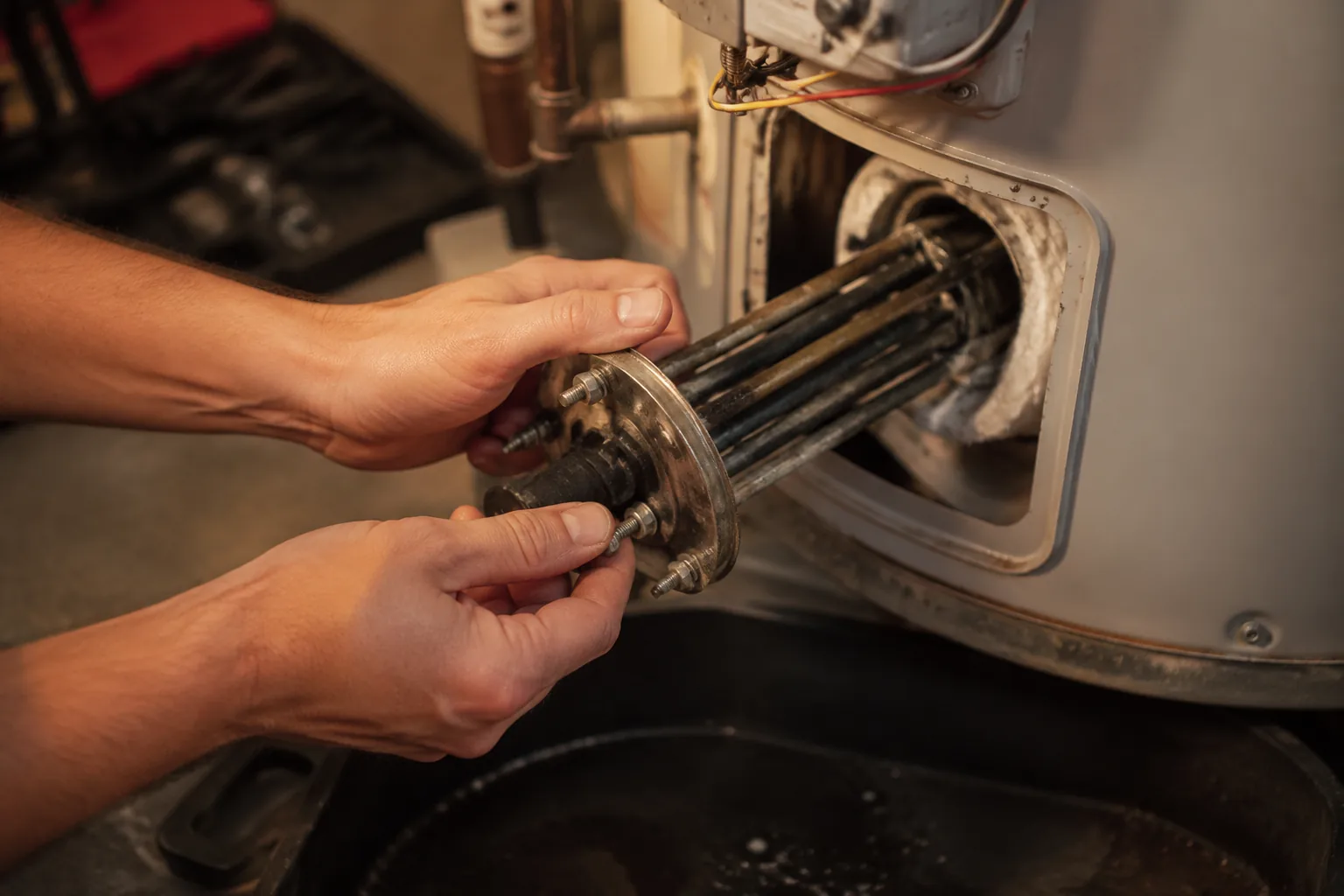

Снять фланец и вытащить сухой ТЭН
После того как все болты выкручены, фланец просто вынимается рукой. Он не прикипает, только держится на резиновой прокладке. Вытащите колбу с ТЭНом. Если вода не слита полностью, сухой ТЭН из колбы вынимается без слива - это преимущество сухой конструкции.
Если хотя бы один болт не поддаётся после трёх циклов прогрева и смазки - не ломайте. Лучше срежьте головку болта болгаркой, а резьбу высверлите дрелью. Сорванная резьба в баке Gorenje не ремонтируется - бак придётся менять.
Что делать, если болт сорван
Типичная ситуация - шлиц головки слизан, шестигранник проворачивается. Варианта два. Первый - наварить гайку сваркой. Берёте гайку M8, привариваете к головке болта. Остывает - откручиваете рожковым ключом. Требует навыка сварки и инвертора. Второй - экстрактор. Сверлите отверстие в центре болта сверлом 3 мм, вбиваете экстрактор, откручиваете. Экстрактор работает не всегда - у Gorenje болты часто закалены, сверло не берёт.
Третий, радикальный способ - сверлить болт целиком сверлом на 6 мм. После того как болт высверлен, резьба в баке повреждена. Тогда нужно нарезать резьбу на 10 мм и ставить болт М8 через переходную втулку или подбирать болт с более крупной резьбой. Но проще не допускать ситуации закисания.
Перед сборкой всегда смазывайте резьбу болтов медной или графитовой смазкой. Цинковая смазка - тоже вариант. Это снизит риск закисания и при следующей замене ТЭНа болты открутятся рукой.
Профилактика: как не допустить закисания болтов на новом Gorenje
Если вы устанавливаете новый бойлер Gorenje или меняете ТЭН, сразу обработайте болты. Выньте их, почистите от заводской смазки, нанесите антикоррозионную пасту для резьбовых соединений, работающих в воде. Обычный литол не подойдёт - смывается за месяц.
Используйте пасты: Loctite 8060, OKS 240 или обычную графитовую смазку. Нанесите на резьбу болта, вкрутите от руки. При следующей разборке даже через 5 лет болты открутятся с усилием, но без риска срыва.
Типичные ошибки при обратной установке фланца Gorenje
Замена сухого ТЭНа Gorenje без слива воды - это не маркетинговая уловка, а реальная возможность быстро заменить элемент, если не нарушена герметичность системы. Но если вода в баке застоялась, лучше слить.
Когда бессмысленно откручивать болты на Gorenje
Если бойлеру больше 10 лет, и вы вскрываете его первый раз - будьте готовы к тому, что фланец может не сняться, не повредив бак. Коррозия на стыке фланца и бака бывает настолько сильной, что фланец снимается вместе с куском эмали. После этого бак течёт. Иногда проще заменить весь водонагреватель, чем менять ТЭН на 15-летнем бойлере. Экономия на замене ТЭНа в таком возрасте - сомнительная. Новый бойлер стоит 10-15 тысяч, а новый ТЭН с фланцем для Gorenje - 2-3 тысячи плюс работа. Но риск протечки бака после разборки - 30-40%.
Частые вопросы
У меня бойлер Gorenje GBU 80, хочу снять фланец, но не знаю, как слить воду полностью. Вода течёт из крана, но из бойлера почему-то не выходит. Что делать?
Слейте воду через обратный клапан, открыв рычажок на нём. Если не помогает - открутите шланг холодной воды на входе в бойлер, одновременно откройте кран горячей воды на смесителе. Воздух зайдёт в бак, и вода выльется. Если бойлер стоит выше смесителя, вода вытечет не вся - останется примерно 2-3 литра на дне. При снятии фланца эту воду лучше собрать тряпкой или тазиком.
У Gorenje сухой ТЭН, его правда можно менять без слива воды? Или это обман?
Правда. Сухой ТЭН (например, Gorenje GBU) вставлен в колбу-фланец, которая герметично закрыта. Сам ТЭН не касается воды. Вы откручиваете его гайку или фиксатор, вынимаете из колбы, а вода остаётся в баке. Но если колба треснула или прокладка изношена, вода попадёт внутрь и выльется. В этом случае без слива не обойтись.
Сколько стоит оригинальный фланец с ТЭНом для Gorenje и какой срок службы?
Оригинальный фланец в сборе с ТЭНом (Gorenje GBU 80) стоит около 2500-3000 рублей. Срок службы сухого ТЭНа - 3-5 лет. Фланец без ТЭНа - отдельно 500-800 рублей. Советую покупать оригинал, а не китайские копии - разница в качестве уплотнительной резины и точности размеров колбы.
У меня под рукой нет шестигранника на 6 мм. Можно ли открутить болты на фланце Gorenje обычной головкой?
Если головка болта внутренняя шестигранник, то наружный размер не подойдёт. Вам нужен именно шестигранник на 6 мм. Можно использовать биту Torx T45 или T50, если вставить её и аккуратно забить молотком. Но это риск сорвать шлицы. Лучше купите качественный шестигранник из легированной стали, не из дешёвого набора.
После замены ТЭНа на Gorenje фланец подтекает. Я затянул болты до упора. Что я сделал не так?
Скорее всего перетянули болты. Резиновая прокладка Gorenje очень чувствительна к моменту затяжки. При перетяжке она выдавливается внутрь или рвётся. Ослабьте болты, снимите фланец, осмотрите прокладку. Если треснула - купите новую. Затягивайте крест-накрест с усилием не больше 12 Нм. Для справки - это усилие, при котором вы держите ключ двумя пальцами без рывка.
На одном болте шлицы полностью сорваны. Как снять фланец, не поцарапав бак?
Самый безопасный способ - приварить к головке болта гайку сваркой. Если сварки нет - попробуйте вбить между головкой болта и фланцем плоскую отвёртку, создав распор. Иногда это помогает, если резьба уже ослабла. Если не идёт - сверлите болт сверлом на 5 мм, постепенно рассверливайте до 7 мм. После того как головка отвалится, оставшуюся часть болта выкрутите керном или экстрактором. Не пытайтесь сбить фланец молотком - повредите эмаль.
