Датчик температуры бойлера - это NTC-термистор: его сопротивление падает при нагреве. Типовой датчик на 10 кОм показывает около 10 кОм при 25 °C и падает до 1 кОм к 85 °C. Измеряете сопротивление мультиметром на холодную, потом опускаете датчик в тёплую воду с термометром и сверяете с таблицей. Резкое расхождение, скачки или обрыв - датчик под замену.
Датчик - это не термостат
Их постоянно путают, а узлы разные. Механический термостат сам рвёт цепь ТЭНа контактом. Датчик температуры ничего не коммутирует - он только сообщает плате управления, насколько нагрелась вода. Решение отключить ТЭН принимает плата, а не датчик. Поэтому и проверяют их по-разному: термостат прозванивают на замыкание-размыкание, а датчик - меряют сопротивление и следят, как оно меняется с температурой.
Почти во всех бытовых бойлерах с электронным управлением стоит NTC-термистор (Negative Temperature Coefficient). Главное его свойство: чем горячее, тем меньше сопротивление. Холодный датчик - десятки килоом, горячий - единицы. Именно по этой зависимости плата и вычисляет градусы.
Таблица сопротивление - температура для типового NTC 10 кОм
Ниже ориентир для распространённого датчика с номиналом 10 кОм при 25 °C и коэффициентом B около 3435. Значения приблизительные: у датчика с другим номиналом или B-параметром цифры сдвинутся, поэтому сверяйтесь с наклейкой или маркировкой, если она есть.
| Температура, °C | Сопротивление, Ом |
|---|---|
| 0 | ~27 000 (27 кОм) |
| 10 | ~18 000 (18 кОм) |
| 25 | ~10 000 (10 кОм) |
| 40 | ~5 800 (5,8 кОм) |
| 50 | ~4 000 (4 кОм) |
| 60 | ~3 000 (3 кОм) |
| 75 | ~1 700 (1,7 кОм) |
| 85 | ~1 000 (1 кОм) |
Направление важнее точной цифры: сопротивление обязано падать при нагреве, а не расти.
Как измерить сопротивление датчика
Обесточиваем и добираемся до датчика
Автомат в щитке выключен. Снимаем крышку, находим двухпроводной датчик, сидящий в гильзе рядом с фланцем. Отсоединяем разъём - мерить в цепи нельзя, плата исказит показания.
Ставим мультиметр на килоомы
Предел 20 кОм или 200 кОм в зависимости от прибора. Замерьте сопротивление при комнатной температуре и запомните цифру. При 20-25 °C для датчика 10 кОм это будет 10-12 кОм.

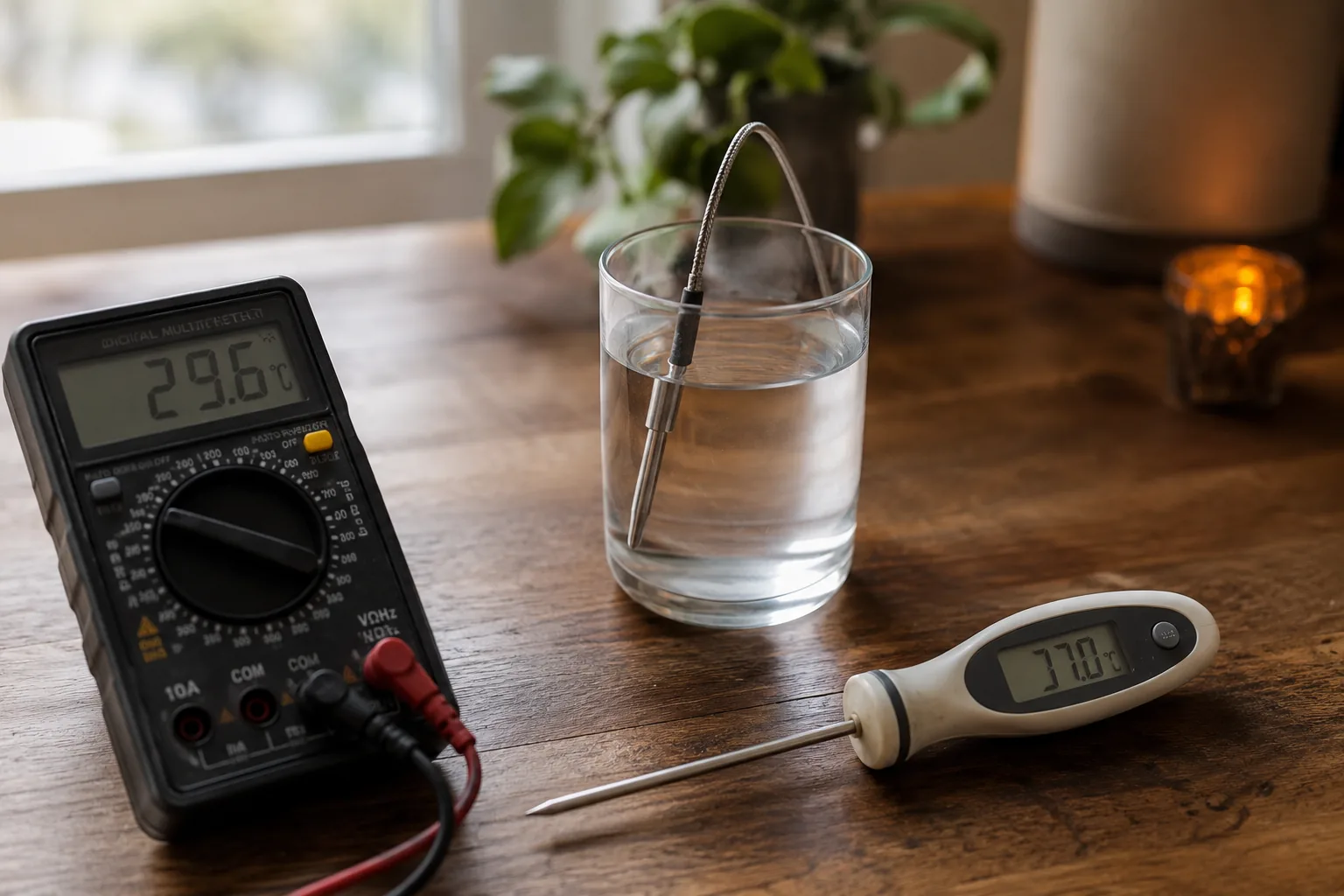

Греем датчик в воде с термометром
Опустите чувствительный конец в стакан тёплой воды (не кипяток, 40-50 °C достаточно), рядом термометр. Сопротивление должно плавно упасть до значения из таблицы для этой температуры.
Сверяем и охлаждаем
Дайте датчику остыть - сопротивление вернётся к исходному. Плавное обратимое изменение без скачков говорит, что термистор живой.
Признаки битого датчика
Коды ошибок на дисплее
У многих бойлеров есть аварийный код по датчику - E01, E1, Er и подобные. Плата понимает, что сопротивление ушло в обрыв или в ноль, и выводит ошибку вместо нагрева.
Обрыв или замыкание
Мультиметр показывает OL (бесконечность) - внутренний обрыв термистора. Или наоборот, почти ноль ом при комнатной - короткое замыкание. И то, и другое - смерть датчика.
Неверный нагрев
Датчик "думает", что вода холодная, - бойлер греет до кипятка и уходит в защиту. Или считает воду горячей и не греет вовсе. Сопротивление при этом не совпадает с таблицей на 30-50 %.
Скачки показаний
Сопротивление дёргается при постукивании по проводу или разъёму - трещина в теле термистора или окисленный контакт. Плата ловит хаотичные значения и отключается.
Чем датчик отличается от термостата - коротко
| Параметр | Датчик (NTC) | Механический термостат |
|---|---|---|
| Что делает | Измеряет температуру | Сам рвёт цепь ТЭНа |
| Как проверять | Сопротивление в кОм | Прозвонка контактов |
| Реакция на нагрев | Сопротивление падает | Контакт размыкается |
| Норма на холодную | 10-27 кОм | 0-1 Ом (замкнут) |
| Где стоит | Электронные бойлеры | Механические бойлеры |
Если у вашего бойлера есть дисплей с цифрами и кнопками, почти наверняка внутри NTC-датчик и его меряют сопротивлением. Если управление - крутилка на боку, там механический термостат, и логика проверки другая.
Как отличить битый датчик от битой платы
Код ошибки по температуре не всегда означает мёртвый датчик. Иногда врёт не сам термистор, а вход платы, к которому он подключён. Разделить их можно без осциллографа.
Замерьте сам датчик отдельно
Отключённый от платы термистор при комнатной температуре обязан давать значение из таблицы. Дал - датчик, скорее всего, жив, копайте плату. Дал OL или ноль - виноват он.
Подставьте контрольный резистор
Вместо датчика подключите к плате резистор на 10 кОм. Если бойлер после этого показывает около 25 °C и ведёт себя адекватно, вход платы исправен, а неисправность в датчике или его проводке.
Проверьте провод и разъём
Пошевелите провод у разъёма, наблюдая за сопротивлением. Скачки выдают перелом жилы или окисленный контакт - формально датчик цел, но сигнал до платы не доходит.
Что делать с результатом
Если замеры показали, что датчик уходит в обрыв, коротит или расходится с таблицей на треть и больше - его меняют. Датчик копеечный, но брать нужно с тем же номиналом и B-параметром, иначе плата будет систематически ошибаться в градусах. Родной датчик обычно маркирован, а если нет - ориентируйтесь на сопротивление при комнатной температуре: 10 кОм при 25 °C - самый ходовой стандарт для бытовых бойлеров.
- Сопротивление на холодную совпало с таблицей - датчик исправен
- При нагреве сопротивление плавно падает - термистор рабочий
- OL или ноль ом - обрыв или короткое, под замену
- Расхождение с таблицей на 30 % и больше - под замену
- Скачки при шевелении провода - чинить провод или менять датчик в сборе
После замены сбросьте ошибку (обычно снятием питания на пару минут) и проследите первый нагрев: вода должна дойти до уставки и отключиться, без перегрева и повторного кода.
Частые вопросы
Как проверить датчик температуры бойлера мультиметром?
Обесточьте бойлер, отсоедините датчик от платы, поставьте мультиметр на килоомы. Измерьте сопротивление на холодную (для NTC 10 кОм это около 10-12 кОм при комнатной температуре), затем нагрейте датчик в тёплой воде - сопротивление должно упасть по таблице.
Какое сопротивление у исправного датчика водонагревателя?
У типового NTC-датчика на 10 кОм: около 10 кОм при 25 °C, примерно 4 кОм при 50 °C и около 1 кОм при 85 °C. Точные значения зависят от номинала и B-параметра конкретного датчика, но сопротивление всегда падает при нагреве.
Датчик показывает OL - что это значит?
OL или бесконечность на мультиметре означает внутренний обрыв термистора. Датчик мёртв, плата видит обрыв и обычно выдаёт код ошибки по температуре. Такой датчик меняют.
Чем датчик температуры отличается от термостата?
Датчик только измеряет температуру и передаёт данные на плату, ничего не коммутируя. Механический термостат сам разрывает цепь ТЭНа контактом. Датчик проверяют по сопротивлению, термостат - прозвонкой контактов.
Почему бойлер перегревает воду при исправном ТЭНе?
Частая причина - врущий датчик температуры. Он занижает показания, плата считает воду холодной и греет до защиты. Проверьте сопротивление датчика: если оно расходится с таблицей на 30-50 %, датчик под замену.
Можно ли греть датчик кипятком при проверке?
Кипяток не нужен и рискован. Достаточно тёплой воды 40-50 °C с бытовым термометром рядом. Сверяете упавшее сопротивление со значением из таблицы для этой температуры - плавное обратимое падение подтверждает исправность.
