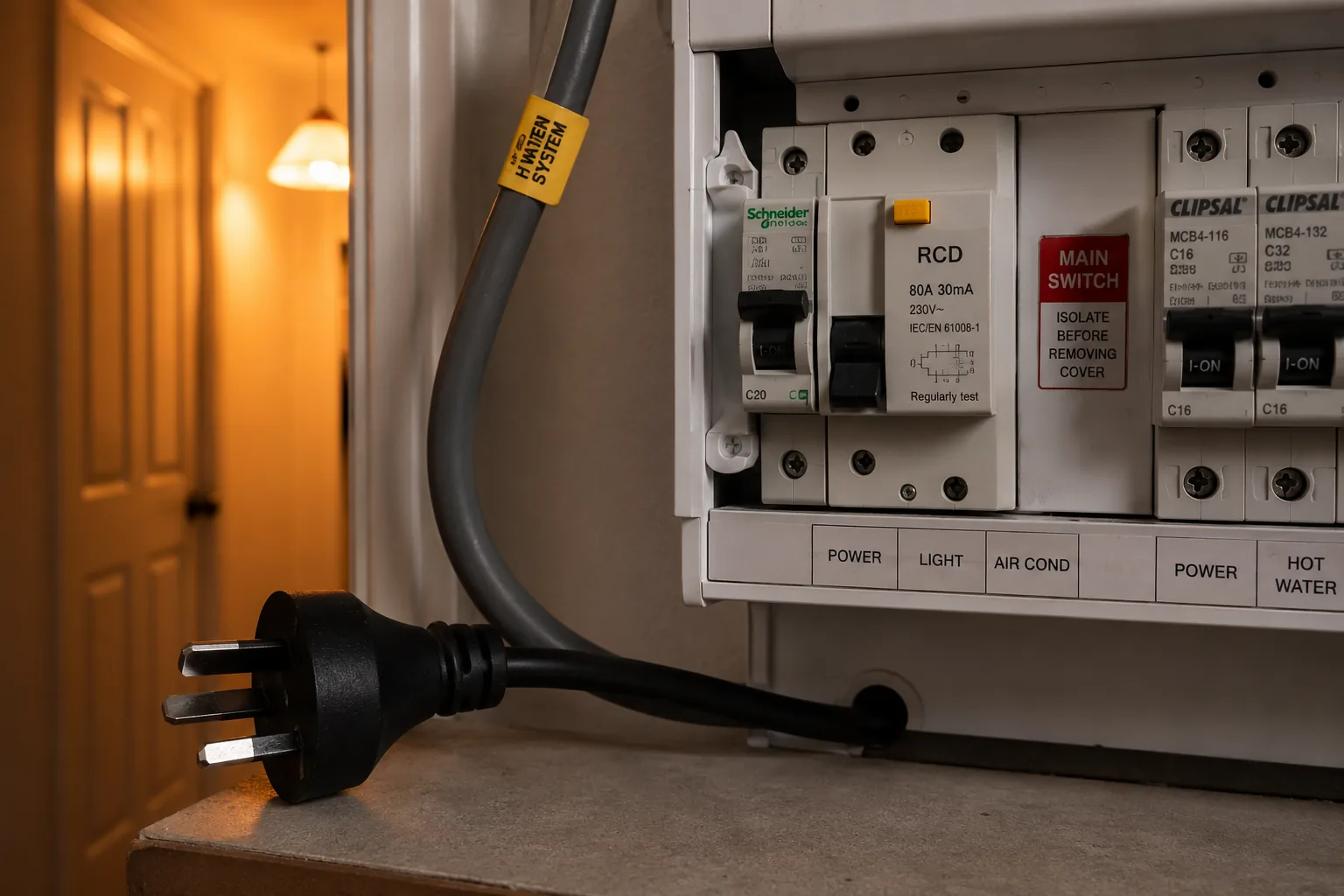

Водонагреватель без заземления и УЗО - это бомба замедленного действия. Утечка тока через воду или корпус убивает за секунды. Заземление отводит ток, УЗО отключает питание при утечке. Вместе они дают 99% защиты. Разбираемся, как это работает на практике, без воды.
В прошлом месяце знакомый электрик рассказал случай: мужик мылся в душе, бойлер висел на старых трубах без заземления. ТЭН прогорел, фаза пошла на корпус, мужик схватился за смеситель - труп. Спасло только то, что проводка в стене отсырела и выбило автомат. Такие истории - не редкость. Водонагреватель - это мощный электроприбор с водой. Вода проводит ток. Ошибка в монтаже стоит жизни. Давай разберем, что реально защищает, а что - иллюзия.
Почему вода и электричество - смертельная смесь
Вода из-под крана - не дистиллят. В ней растворены соли, минералы, хлор. Это электролит. Если оголенный провод или пробитый ТЭН касается воды, ток идет через нее напрямую. Человек мокрый, кожа влажная - сопротивление падает до 1-2 кОм. При 220 В через тело пойдет ток 100-200 мА. Смертельный порог - 50 мА. Фибрилляция сердца наступает за доли секунды. Бойлер греет воду напрямую, ТЭН работает внутри бака. Если его изоляция разрушается (а это происходит через 3-5 лет из-за накипи и перегрева), фаза попадает в воду. Без защиты человек становится частью цепи.
Цифры: сопротивление сухой кожи - 100 кОм. Влажной - 1 кОм. Ток 0,1 А (100 мА) через грудь останавливает сердце. Бойлер мощностью 2 кВт при пробое дает ток утечки до 10 А - это мгновенная смерть.
Заземление: как оно реально работает
Заземление - это не просто провод к батарее. Это путь для тока с минимальным сопротивлением. В нормальной сети есть три провода: фаза (L), ноль (N) и земля (PE). Если фаза пробивает на корпус бойлера, ток уходит по PE-проводнику в землю. Сопротивление заземления должно быть не больше 4 Ом. Тогда ток короткого замыкания достигает 55 А (220 В / 4 Ом). Автомат (например, C16) отключается за 0,1 секунды. Без заземления корпус бойлера становится под напряжением 220 В. Вы его трогаете - ток идет через вас в пол. Заземление превращает опасную ситуацию в штатное срабатывание защиты.
Заземление - это не защита вас от удара. Это защита от того, чтобы вы стали частью цепи. Оно заставляет автомат выбить быстрее, чем вы успеете дернуться.
УЗО: почему без него нельзя
УЗО (устройство защитного отключения) меряет разницу токов между фазой и нулем. Если ток ушел на землю через корпус или воду, УЗО видит дисбаланс и отключает питание за 0,03 секунды. Порог срабатывания для мокрых помещений - 10 мА или 30 мА. 30 мА - стандарт для бойлеров. Этого достаточно, чтобы человек почувствовал удар, но не получил смертельную дозу. УЗО не защищает от короткого замыкания (это работа автомата). Оно защищает от утечки. Без УЗО пробой ТЭНа на корпус может остаться незамеченным - автомат не выбьет, если ток утечки меньше номинала автомата. А человек, коснувшись крана, получит 220 В. УЗО режет эту ситуацию.
Как проверить, есть ли заземление в доме
Не верь розетке с тремя дырками. В старых домах (хрущевки, панельки 70-80-х) часто нет PE-провода. Третий контакт в розетке может быть подключен к нулю (так называемое зануление) или висеть в воздухе. Зануление - это не заземление. При обрыве нуля корпус бойлера окажется под фазой. Проверка простая: берешь индикаторную отвертку или мультиметр. Между фазой и землей должно быть 220 В. Между нулем и землей - 0 В. Если между фазой и землей 0 В - земли нет. Если между нулем и землей 50-100 В - плохой контакт. В частном доме заземление делают отдельно: контур из штырей (уголок 50х50, длина 2-3 метра, вбивают в землю на глубину промерзания). Сопротивление контура замеряют мегомметром.
Никогда не используй водопроводные трубы или батареи отопления как заземление. Пластиковые трубы не проводят ток. Металлические - могут быть под напряжением от соседнего прибора. Это убивает.
ТЭН: слабое место бойлера
ТЭН - это трубчатый нагреватель. Внутри - спираль из нихрома, залитая периклазом (оксид магния). Периклаз - изолятор, но он гигроскопичен. Со временем через микротрещины в оболочке (медной или нержавеющей) вода проникает внутрь. Накипь на поверхности ТЭНа создает перегрев, изоляция разрушается. Сопротивление изоляции падает с десятков мегом до нескольких килоом. Возникает ток утечки. Если ТЭН пробивает на корпус - это 220 В на баке. Если на воду - фаза в кране. Срок жизни ТЭНа - 3-5 лет при жесткой воде (более 200 мг/л солей). В мягкой - до 7-8 лет. Замена ТЭНа раз в 4 года - дешевле, чем рисковать жизнью.
Схема подключения: пошагово для электрика
Шаг 1. Отключи автомат и проверь отсутствие напряжения
Используй индикатор или мультиметр. Убедись, что на вводном кабеле нет 220 В. Работать под напряжением запрещено - даже опытные электрики ошибаются.
Шаг 2. Проложи отдельный кабель 3х2,5 мм2 от щитка
Медь, сечение - 2,5 мм2 для бойлера до 3,5 кВт. Для 4,5-5 кВт - 4 мм2. Кабель трехжильный: фаза (коричневый или черный), ноль (синий), земля (желто-зеленый). Используй кабель ВВГнг-LS - он не горит.
Шаг 3. Установи автомат и УЗО в щитке
Автомат - на 16 А для 3,5 кВт, на 20 А для 4,5 кВт. УЗО - на 30 мА, тип A (реагирует на постоянную и переменную утечку). Подключай последовательно: автомат -> УЗО -> бойлер. Ноль после УЗО не должен быть нигде заземлен.
Шаг 4. Подключи бойлер к розетке или напрямую
Розетка - только влагозащищенная (IP44). Если бойлер мощнее 3,5 кВт - только прямое подключение через клеммник. Фазу на L, ноль на N, землю на PE. Проверь затяжку винтов - слабый контакт греется.
Шаг 5. Проверь работу УЗО кнопкой «Тест»
После включения нажми кнопку «Тест» на УЗО. Оно должно отключиться. Если нет - неисправно или неправильно подключено. Также проверь заземление: между PE и фазой - 220 В.
Частые ошибки при монтаже
Таблица: что выбрать для разных условий
| Условие | Рекомендация | Комментарий |
|---|---|---|
| Старый дом без заземления | УЗО 10 мА + дифференциальный автомат | УЗО сработает даже без земли, но лучше сделать контур |
| Частный дом с контуром | Автомат C16 + УЗО 30 мА тип A | Проверь сопротивление контура - не выше 4 Ом |
| Квартира с заземлением (PE) | Автомат C16 + УЗО 30 мА | Проверь розетку - фаза/ноль/земля не перепутаны |
| Бойлер мощнее 5 кВт | Автомат C25 + УЗО 30 мА + кабель 4 мм2 | Только прямое подключение, розетка не выдержит |
Как продлить жизнь ТЭНа и снизить риск утечки
Жесткая вода убивает ТЭН за 2-3 года. Накипь - теплоизолятор. ТЭН перегревается, изоляция трескается. Решение: установка фильтра умягчения (полифосфатный или ионообменный) перед бойлером. Стоит 500-1500 рублей, продлевает жизнь ТЭНа до 5-7 лет. Также раз в год чисти бак от накипи: слей воду, открути ТЭН, сними накипь механически или лимонной кислотой (100 г на 10 л воды, кипятить 2 часа). Если ТЭН прогорел - меняй сразу. Не паяй - это временная мера, риск пробоя выше.
Практический совет: раз в месяц нажимай кнопку «Тест» на УЗО. Если не сработало - вызывай электрика. Это занимает 5 секунд, а спасает от сюрпризов.
Частые вопросы
Можно ли подключать водонагреватель без заземления, если есть УЗО?
Да, УЗО сработает при утечке тока на корпус или воду, отключив питание за 0,03 секунды. Но без заземления при пробое ТЭНа корпус бойлера может находиться под напряжением до момента срабатывания УЗО. Это риск удара током. Лучше сделать заземление - контур из трех штырей длиной 2-3 метра в земле.
Какое УЗО ставить на бойлер - 10 мА или 30 мА?
Для бойлера мощностью до 3,5 кВт ставь УЗО на 30 мА. Оно отключает при утечке 30 мА - это безопасный порог для человека. УЗО на 10 мА слишком чувствительное, может ложно срабатывать из-за естественных токов утечки ТЭНа (до 1-2 мА). Для мокрых помещений (ванная) рекомендуется 10 мА, но это для цепей освещения, а не для мощного нагревателя.
Как проверить, есть ли заземление в розетке, без мультиметра?
Купи индикаторную отвертку с функцией проверки цепи (стоит 200-300 рублей). Вставь в розетку: если между фазой и землей горит неонка - заземление есть. Если не горит - нет. Но точнее мультиметром: 220 В между фазой и землей - норма. Если 0 В - заземления нет.
Почему выбивает УЗО на бойлере, хотя ТЭН новый?
Причины: 1) Влага в клеммной колодке - просуши феном. 2) Неправильное подключение - ноль после УЗО заземлен. 3) Естественная утечка ТЭНа - у новых ТЭНов она до 1-2 мА, но если УЗО на 10 мА, может срабатывать. 4) Плохой контакт в розетке - искрение создает импульсные помехи. Проверь затяжку винтов и замени УЗО на 30 мА.
Можно ли использовать удлинитель для бойлера?
Нет. Удлинитель имеет контактное сопротивление 0,1-0,5 Ом. При токе 16 А на контактах выделяется 25-128 Вт тепла. Это греет вилку и розетку, приводит к оплавлению и пожару. Только отдельный кабель от щитка сечением 2,5 мм2.
Как часто менять ТЭН в бойлере для безопасности?
При жесткой воде (более 200 мг/л солей) - раз в 3-4 года. При мягкой - раз в 5-7 лет. Признаки износа: нагрев воды дольше обычного, шум при кипении, срабатывание УЗО. Не жди пробоя - меняй профилактически. Стоимость ТЭНа 500-1500 рублей, замена - 30 минут работы.
