Обратный клапан на бойлере не дает воде уйти обратно в трубу при отключении подачи. Редуктор давления гасит скачки напора, которые убивают бак. Группа безопасности собирает всё это плюс предохранительный клапан в один узел. Без них водонагреватель может лопнуть или потечь через полгода.
Зачем бойлеру обратный клапан
Представьте: в доме отключили холодную воду. Если нет обратного клапана, давление в трубе падает, и горячая вода из бака начинает течь обратно в стояк. Вы получаете пустой бак, а потом, когда воду дают, в магазине кто-то открывает кран - и у вас в душе вылетает кипяток с воздухом. Клапан решает это просто: пропускает воду только внутрь, обратно - ни капли. Порог срабатывания у бытовых моделей - 0,1 - 0,3 атмосферы обратного потока. Ставят его прямо на вход холодной воды в бойлер, обычно в комплекте с инструкцией. Цена вопроса - 150 - 400 рублей за латунный корпус. Пластик брать не советую: год-два, и он трескается от циклического нагрева.Многие путают обратный клапан с предохранительным: первый держит воду, второй стравливает лишнее давление. Это разные вещи, и один без второго не работает.
Редуктор давления: кто гасит скачки
В городских сетях норма - 4 - 6 атмосфер. Но бывает и 8, и 2. Перепады убивают бойлер. При высоком напоре предохранительный клапан начинает травить каждое утро, вы получаете лужу под бачком и потерю воды. При низком - напор из крана слабый, нагреватель может не успеть прогреть проток. Редуктор ставится на общий ввод в квартиру или дом, он режет давление до заданного значения (обычно 3 - 4 атмосферы). Конструкция простая: пружина давит на мембрану, та приоткрывает клапан. Настраивается винтом, проверяется манометром. Цена рабочего редуктора с фильтром - 1200 - 2000 рублей. Дешевые (300 - 500) лучше не брать - у них мембраны из дерьмовой резины, через год лопаются.| Узел | Задача | Типичная цена (руб.) | Срок службы |
|---|---|---|---|
| Обратный клапан | Не пускает воду обратно в трубу | 150 - 400 (латунь) | 5 - 7 лет |
| Редуктор давления | Снижает и стабилизирует напор | 1200 - 2000 | 5 - 8 лет (зависит от воды) |
| Предохранительный клапан | Сбрасывает лишнее давление при нагреве | 300 - 600 | 2 - 3 года |
| Группа безопасности (сборка) | Комплект: всё выше + манометр | 1500 - 3000 | 5 - 7 лет |

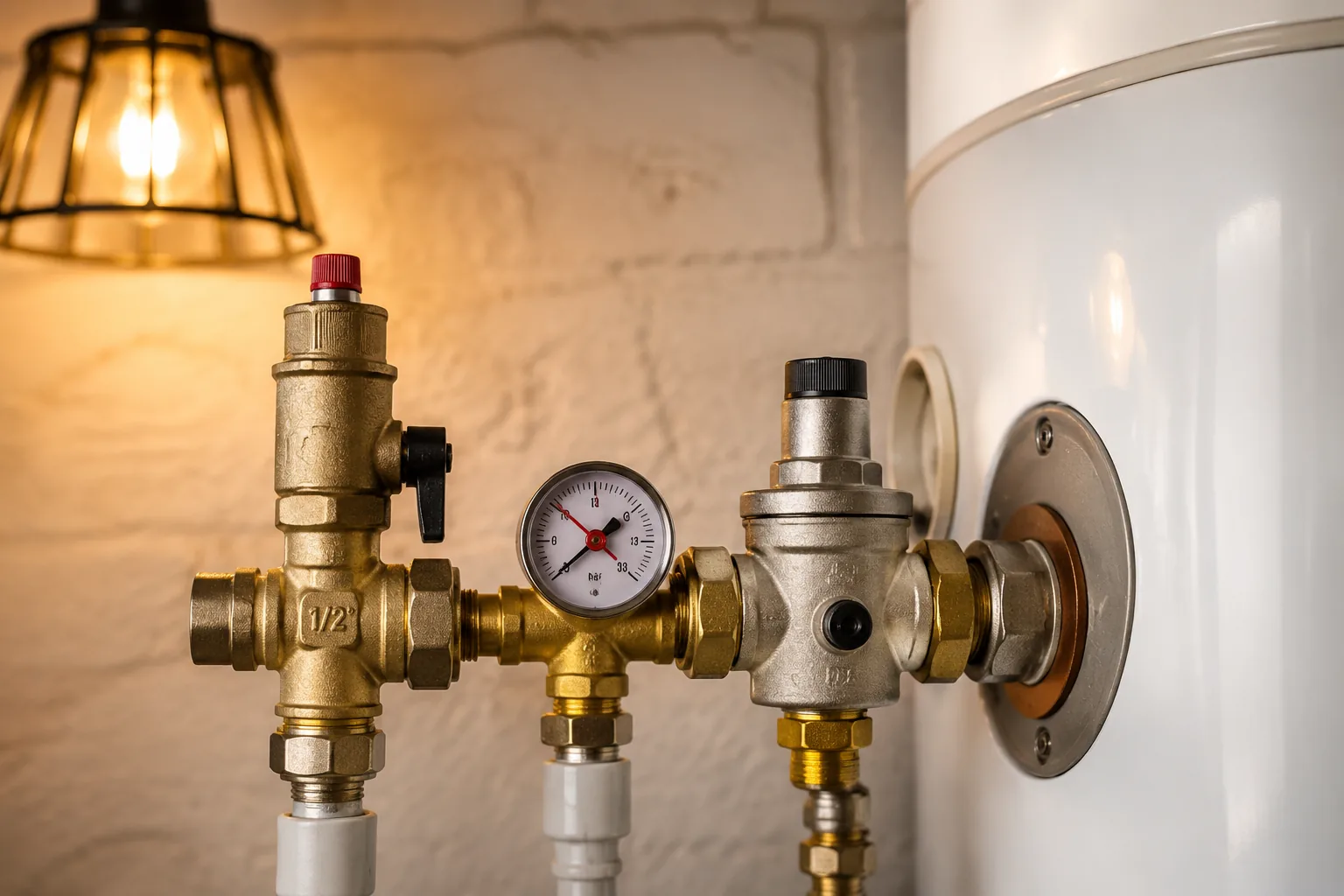

Как работает группа безопасности
Это коробка, в которую встроены: обратный клапан, предохранительный клапан (на 7 - 8 атмосфер), иногда манометр и кран для слива. Ставится прямо перед бойлером. Удобно: не надо собирать по частям, меньше мест потенциальных протечек. Когда вода греется, объем увеличивается на 3 - 4% от общего объёма бака (для 100-литрового бака это 3 - 4 литра). Если обратный клапан держит, а предохранительного нет - давление в баке растет до 10 - 15 атмосфер, и швы расходятся. Группа стравливает лишнее через дренаж. Капает - это нормально, значит работает. Если льет постоянно - либо давление в сети подскочило, либо клапан забился накипью, пора менять.В некоторых регионах (например, в новостройках с централизованным горячим водоснабжением) ставят расширительный бак отдельно - гидроаккумулятор на 5 - 8 литров. Это альтернатива группе безопасности, но на бытовых накопительных бойлерах до 200 литров он избыточен: предохранительный клапан справляется.
Когда ставить редуктор отдельно, а не в группе
Если у вас скачки давления на общем вводе (например, в старом доме - от 3 до 10 атмосфер), редуктор ставится до бойлера, а группа безопасности - после него. Группа в сборе часто не имеет встроенного редуктора - только обратный и предохранительный клапаны. Логика: сначала вы стабилизируете напор для всей квартиры (редуктор), потом защищаете бак от обратного тока и перегрузки (группа). Но если редуктор уже стоит общий, группа не нужна - ставите просто латунный обратный клапан + предохранительный на 8 атм отдельно. Экономия - рублей 500 - 800.Не ставьте обратный клапан без предохранительного. Был случай: владелец купил бойлер, закрутил на вход только обратный клапан, думал - хватит. Через три месяца бак раздуло, шов лопнул. Вода залила две квартиры снизу. Ремонт обошелся в 250 000. Клапан стоил 200 руб.
Монтаж по шагам: как собрать без ошибок
Я покажу порядок для стандартного бойлера на 80 - 150 литров. Ваш инструмент: два разводных ключа, фум-лента или пакля с пастой, ведро под дренаж.Перекройте стояк и слейте остатки
Холодная вода должна быть отрублена полностью. Если бойлер уже висит, откройте горячий кран на смесителе, чтобы сбросить давление в системе. Подставьте тазик под соединения - обычно набегает 0,5 - 1 литр.
Соберите узел на полу, не на весу
Скрутите на столе: группа безопасности (или отдельные клапаны) с американками (разъемными гайками). Используйте паклю - она плотнее держит на резьбе, чем фум-лента, особенно в местах с вибрацией. Правило: пакля против часовой, фум - по часовой.
Повесьте узел на вход холодной воды бойлера
На подаче (синяя маркировка, обычно правая труба) закрутите американку группы. Затягивайте ключом до упора, но без фанатизма - можно сорвать резьбу в баке (особенно в дешевых моделях из тонкого металла). Допустимый момент затяжки - не более 15 - 20 Нм, это чуть сильнее рукой.
Проверьте дренажный штуцер
На предохранительном клапане есть отверстие для выхода воды. Направьте его вниз, в ведро или под бак. Никогда не затыкайте! Если намертво, при перегрузке клапан не сработает - разрыв бака.
Подключите горячую трубу и включите воду
Подайте холодную, откройте горячий кран на смесителе до появления ровной струи без воздуха. Это выгоняет воздух из бака. Закройте кран, проверьте соединения на капли. Если течет - подтяните на четверть оборота.
Чеклист самопроверки после установки
Перед тем как закрыть короб или уйти, пройдитесь по пунктам. Это сэкономит неделю на поиск заказчика с протечкой.Типичные ошибки и как их избежать
Самая распространенная - «забыл» дренаж. Люди закручивают заглушку на предохранительном клапане, потому что «капает, грязно». В итоге при нагреве до 60°C давление в баке растет до 8 - 10 атмосфер, клапан не успевает сработать, и банально раздувает бак. Вторая частая ошибка - редуктор после обратного клапана. Если редуктор стоит сразу перед бойлером, а обратный клапан - до него, то при нагреве расширяющаяся вода давит на мембрану редуктора, она поднимается, и вода уходит обратно в магистраль. Получается, что редуктор работает в обратную сторону, изнашивается. Правильный порядок: ввод - редуктор - обратный клапан - бойлер. Либо группа безопасности полная, где они собраны правильно.В домах с вертикальной разводкой (например, в хрущевках) давление на верхних этажах может быть 0,5 - 1 атм. Там редуктор не нужен - только обратный и предохранительный клапаны. Но если давление скачет от 2 до 6, редуктор обязателен, иначе при пике клапан будет травить постоянно.
Сколько служат клапаны и когда менять
Ресурс обратного клапана из латуни - 5 - 7 лет при нормальной воде. Если вода жесткая (накипь), пружина забивается, клапан перестает держать - вода уходит обратно при перекрытии стояка. Симптом: из горячего крана при открытом холодном вытекает теплая. Предохранительный клапан живет меньше - 2 - 3 года, потом мембрана теряет эластичность, давление срабатывания уходит вверх до 9 - 10 атм. Лучше менять его каждые 2 года. Редуктор - 5 - 8 лет, но его сетку-фильтр чистить раз в год. Если вода ржавая (например, после летних отключений), заменяйте узел целиком. Цена вопроса: обратный новый - 150 - 400, редуктор - 1200 - 2000, предохранительный - 300 - 600. Не тянет на «золотой» ремонт, а последствия протечки - куда дороже.
Частые вопросы
Что будет, если не поставить обратный клапан на бойлер?
При отключении холодной воды горячая вода из бака начнет уходить обратно в стояк. Бойлер останется без воды, а потом, когда воду дадут, в трубы войдет воздух. В худшем случае при резком открытии крана можно обжечься паром, если ТЭН останется включенным без воды. Цена клапана - 150 - 400 рублей.
Как настроить редуктор давления на бойлер?
Вкрутите на редуктор манометр (идет в комплекте). Открутите регулировочный винт по часовой, чтобы снизить давление, против - повысить. Ориентир: 3 - 4 атмосферы. Проверьте, открыв кран на полную: если давление падает ниже 2 - редуктор заужен или пора чистить сетку. Настраивать лучше при включенной воде, но без нагрева - при 60°C расширение даст лишние 0,5 атм.
Почему из предохранительного клапана постоянно капает вода?
Нормально - капля раз в 2 - 3 минуты. Если бежит ручьем, проверьте: 1) нет ли скачков до 8 - 10 атм на вводе (тогда ставьте редуктор); 2) не забился ли клапан накипью (разобрать, прочистить). Если плохо держит, замените - он стоит 300 - 600 руб. и меняется за 5 минут.
Можно ли поставить группу безопасности без редуктора, если ни скачек?
Да, если давление в сети стабильное 4 - 6 атмосфер. Группа безопасности включает обратный и предохранительный клапаны, этого достаточно для защиты бака. Редуктор нужен, когда периодически поднимается до 8 - 10 или падает до 2 - 3.
Как долго прослужит группа безопасности на водонагревателе?
В среднем 5 - 7 лет, но предохранительный клапан (внутри группы) требует замены каждые 2 - 3 года - у него резиновая мембрана стареет и перестает сбрасывать лишнее давление. Обратный клапан группы живет дольше, пока не забивается накипью или ржавчиной.
Чем отличается обратный клапан от предохранительного?
Обратный клапан работает как односторонний впуск: вода заходит в бойлер и не выходит обратно при отключении стояка. Предохранительный клапан - это аварийный сброс: он открывается, когда давление внутри бака превышает 7 - 8 атмосфер (при нагреве воды), стравливая избыток в дренаж. Без предохранительного бак может лопнуть от расширения.
