Площадь змеевика в бойлере косвенного нагрева напрямую определяет, как быстро нагреется вода в баке и какой температуры вы сможете добиться от котла. Чем больше площадь, тем быстрее нагрев, но есть нюанс с теплосъёмом и мощностью самого котла. Я расскажу, как это работает на практике и что выбрать для дома.
Что такое змеевик в бойлере косвенного нагрева и как он работает

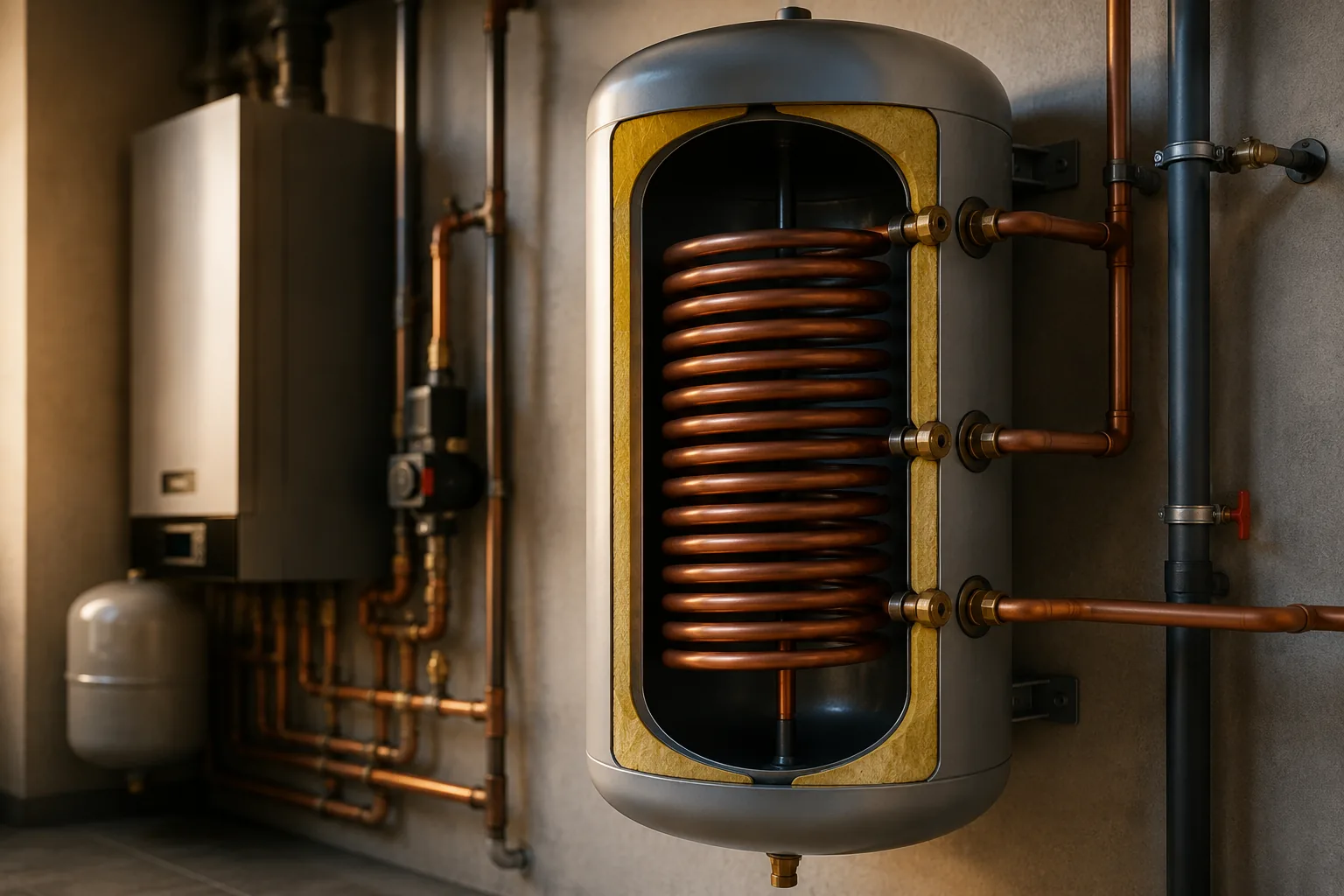

Змеевик - это медная или стальная трубка, скрученная в спираль, которая находится внутри бака с водой. По трубке циркулирует теплоноситель от котла (вода или антифриз). Тепло передаётся через стенки трубки воде в баке. Процесс называется косвенным нагревом, потому что вода не контактирует с котлом напрямую - только через теплообменник. Площадь поверхности змеевика - это суммарная площадь всех витков трубки, которые соприкасаются с водой в баке. Измеряется в квадратных метрах (м²). Чем больше площадь, тем больше тепла может передаться за единицу времени. Но это не единственный фактор: важны ещё материал, диаметр трубки и скорость потока теплоносителя.Как площадь змеевика влияет на скорость нагрева воды
Тут работает простая физика: теплопередача пропорциональна площади поверхности. Если у вас змеевик площадью 0,5 м², а у соседа 1,0 м², при одинаковых условиях (температура теплоносителя 80°C, объём бака 100 литров) сосед нагреет воду до 60°C вдвое быстрее. На практике разница может быть не в 2 раза, а в 1,5-1,7 раза из-за теплопотерь и ограничений по расходу теплоносителя.| Объём бака (литры) | Рекомендуемая площадь змеевика (м²) | Время нагрева до 60°C при котле 24 кВт (минут) |
|---|---|---|
| 100 | 0,6-0,8 | 15-20 |
| 150 | 0,8-1,0 | 20-25 |
| 200 | 1,0-1,2 | 25-30 |
| 300 | 1,5-2,0 | 35-45 |
Зависимость от мощности котла: когда площадь не главное
Есть распространённая ошибка: думать, что чем больше площадь змеевика, тем всегда лучше. На самом деле, если котёл слабый, большой змеевик может не дать прироста скорости. Пример: котёл мощностью 12 кВт и бойлер на 150 литров. При площади змеевика 0,8 м² вода греется 30 минут. Если поставить змеевик на 1,5 м², время нагрева сократится всего на 2-3 минуты, потому что котёл физически не может выдать больше тепла - его мощность ограничена. Практическое правило: площадь змеевика должна быть такой, чтобы теплосъём (количество тепла, которое змеевик может передать воде в баке) был равен или чуть меньше мощности котла. Если теплосъём сильно превышает мощность котла, вы переплачиваете за металл без выгоды. Если теплосъём меньше - котёл работает вполсилы, и нагрев идёт медленно.Материал змеевика: медь против нержавейки
Материал влияет на теплопроводность, а значит, на эффективность при той же площади. Медь имеет теплопроводность около 400 Вт/(м·К), нержавейка - около 15 Вт/(м·К). То есть медный змеевик передаёт тепло почти в 27 раз быстрее при одинаковой площади. Но на практике разница меньше, потому что основное сопротивление теплопередаче - это слой воды и накипи. Медные змеевики обычно делают с площадью 0,5-1,5 м² для бытовых бойлеров. Нержавеющие - 0,8-2,0 м², потому что их приходится делать больше для компенсации низкой теплопроводности. Срок службы меди - 10-15 лет, нержавейки - 15-20 лет. Цена: медный змеевик на 1,0 м² стоит около 3000-4000 рублей, нержавеющий - 5000-7000 рублей.Если у вас жёсткая вода (более 4 мг-экв/л), выбирайте нержавеющий змеевик. На меди накипь растёт быстрее, и через 3-5 лет площадь теплопередачи может упасть на 30-40% из-за слоя отложений. Нержавейка менее подвержена коррозии и накипи, хотя чистить её всё равно нужно раз в 2-3 года.
Как площадь змеевика влияет на температуру воды в баке
Площадь определяет не только скорость, но и максимальную температуру, до которой можно нагреть воду. Если змеевик маленький, теплоноситель остывает в нём не полностью, и вода в баке не дотягивает до температуры теплоносителя. Например, при теплоносителе 80°C и маленьком змеевике (0,5 м² на 200 литров) вода может нагреться только до 55-60°C. При большом змеевике (1,2 м²) - до 70-75°C. Это критично, если вы используете бойлер для горячего водоснабжения: для душа нужно 38-40°C, для мытья посуды - 50-55°C. Но если вы планируете ещё и отопление через тёплый пол, где нужна температура 30-35°C, то и маленький змеевик справится. Но для ГВС с запасом лучше иметь запас по площади.Пошаговый расчёт площади змеевика для вашего бойлера
Определите объём бака и нужную температуру
Допустим, у вас бак на 150 литров, хотите нагревать до 60°C. Температура холодной воды на входе - 10°C. Разница температур - 50°C.
Рассчитайте требуемую тепловую мощность
Формула: Q = V * ΔT * 1,16 / t, где V - объём в литрах, ΔT - разница температур, t - желаемое время нагрева в часах. Для 150 литров за 0,5 часа: Q = 150 * 50 * 1,16 / 0,5 = 17400 Вт = 17,4 кВт.
Узнайте мощность вашего котла
Пусть котёл выдаёт 24 кВт. Значит, тепла хватает. Теперь нужно, чтобы змеевик мог передать эти 17,4 кВт.
Оцените площадь змеевика по эмпирической формуле
Для медного змеевика при разнице температур между теплоносителем и водой 30°C (типично для котла 80°C и воды 50°C) теплосъём с 1 м² составляет примерно 5-6 кВт. Тогда нужная площадь: 17,4 / 5,5 ≈ 3,2 м². Это много для бытового бойлера. Значит, либо увеличивайте время нагрева до 1 часа (тогда нужно 1,6 м²), либо ставьте змеевик с принудительной циркуляцией.
Сверьтесь с таблицей производителя
Готовые бойлеры обычно имеют площадь 0,8-1,2 м² на 150 литров. Это даёт время нагрева 20-30 минут при котле 24 кВт. Если ваш расчёт даёт другое значение, проверьте мощность котла и температуру теплоносителя.
Что будет, если площадь змеевика слишком мала или слишком велика
Слишком малая площадь - это медленный нагрев, низкая температура воды и перегрев котла. Котёл будет работать дольше, тратить больше газа или электричества, а ресурс его сократится. Например, при площади 0,5 м² на 200 литров котёл может работать 1,5 часа вместо 30 минут. За год это лишние 200-300 часов работы. Слишком большая площадь - это лишние деньги за металл и возможные проблемы с циркуляцией. Если змеевик слишком длинный (большая площадь за счёт длины), гидравлическое сопротивление растёт, и насос может не прокачать теплоноситель. Это снижает скорость потока, и эффективность падает. Оптимум - когда площадь соответствует мощности котла и объёму бака.Не пытайтесь увеличить площадь змеевика самостоятельно, наматывая лишние витки на существующий. Это может нарушить циркуляцию и создать воздушные пробки. Если нужна большая площадь, меняйте весь теплообменник или ставьте бойлер с двумя змеевиками.
Практические рекомендации по выбору бойлера по площади змеевика
На практике я рекомендую клиентам: для стандартного дома с газовым котлом 24 кВт берите бойлер с площадью змеевика 1,0-1,2 м² на 150-200 литров. Это золотая середина между скоростью нагрева и ценой.
Как продлить срок службы змеевика и сохранить его площадь
Площадь змеевика со временем уменьшается из-за накипи и коррозии. Накипь - это слой солей кальция и магния, который оседает на стенках трубки. Толщина слоя в 1 мм снижает теплопередачу на 10-15%. За 5 лет без обслуживания площадь может уменьшиться на 30-40% виртуально (фактически геометрия та же, но теплопередача падает). Чтобы этого избежать, ставьте фильтр на входе холодной воды (механическая очистка от 100 микрон). Раз в 2-3 года промывайте змеевик специальным раствором от накипи (лимонная кислота или промышленные средства). Если вода очень жёсткая (более 7 мг-экв/л), используйте умягчитель или магнитный преобразователь накипи. Коррозия медного змеевика возникает при контакте с агрессивной водой (pH ниже 6,5 или выше 9). В таких случаях ставьте протекторный анод (магниевый или цинковый) внутри бака. Он будет разрушаться вместо змеевика. Меняйте анод раз в 1-2 года.
Частые вопросы
Какая площадь змеевика нужна для бойлера на 200 литров при котле 24 кВт?
Обычно 1,0-1,2 м². Этого хватит, чтобы нагреть 200 литров до 60°C за 25-30 минут. Если котёл мощнее (30 кВт), можно взять 1,5 м² для ускорения до 20 минут. Но если котёл слабее 18 кВт, лучше не гнаться за площадью, а увеличить время нагрева.
Можно ли поставить змеевик с большей площадью, чем указано в паспорте бойлера?
Технически да, если подобрать по диаметру и резьбе. Но это часто приводит к проблемам с циркуляцией из-за высокого гидравлического сопротивления. Насос может не прокачать теплоноситель, и эффективность упадёт. Лучше менять весь бойлер или ставить модель с двумя змеевиками.
Почему медный змеевик лучше нержавеющего, если у нержавейки срок службы больше?
Медь быстрее передаёт тепло, поэтому при одинаковой площади нагрев идёт быстрее. Но если вода жёсткая, на меди быстрее растёт накипь, и через 3-4 года эффективность может сравняться с нержавейкой. Выбор зависит от качества воды: для мягкой воды лучше медь, для жёсткой - нержавейка.
Как проверить, что площадь змеевика в моём бойлере соответствует заявленной?
Измерьте длину трубки змеевика и её внешний диаметр. Площадь = длина * π * диаметр. Например, трубка длиной 20 метров и диаметром 16 мм даёт площадь 20 * 3,14 * 0,016 = 1,0 м². Сравните с паспортом. Если расхождение больше 10%, возможно, производитель завысил данные.
Влияет ли площадь змеевика на расход газа котла?
Косвенно. Если площадь мала, котёл работает дольше, расход газа растёт. Например, при площади 0,7 м² вместо 1,2 м² на 200 литров время нагрева увеличивается в 1,5 раза, и расход газа за цикл растёт на 20-30%. Но если площадь избыточна, котёл может работать в режиме частых включений/выключений, что тоже увеличивает расход.
Что делать, если вода в бойлере греется медленно, хотя площадь змеевика нормальная?
Проверьте три вещи: температуру теплоносителя от котла (должна быть 70-85°C), работу циркуляционного насоса (нет ли воздуха в системе) и состояние змеевика (нет ли накипи). Если всё в порядке, возможно, котёл выдаёт меньшую мощность, чем заявлено. Измерьте расход газа или электричества за час работы.
