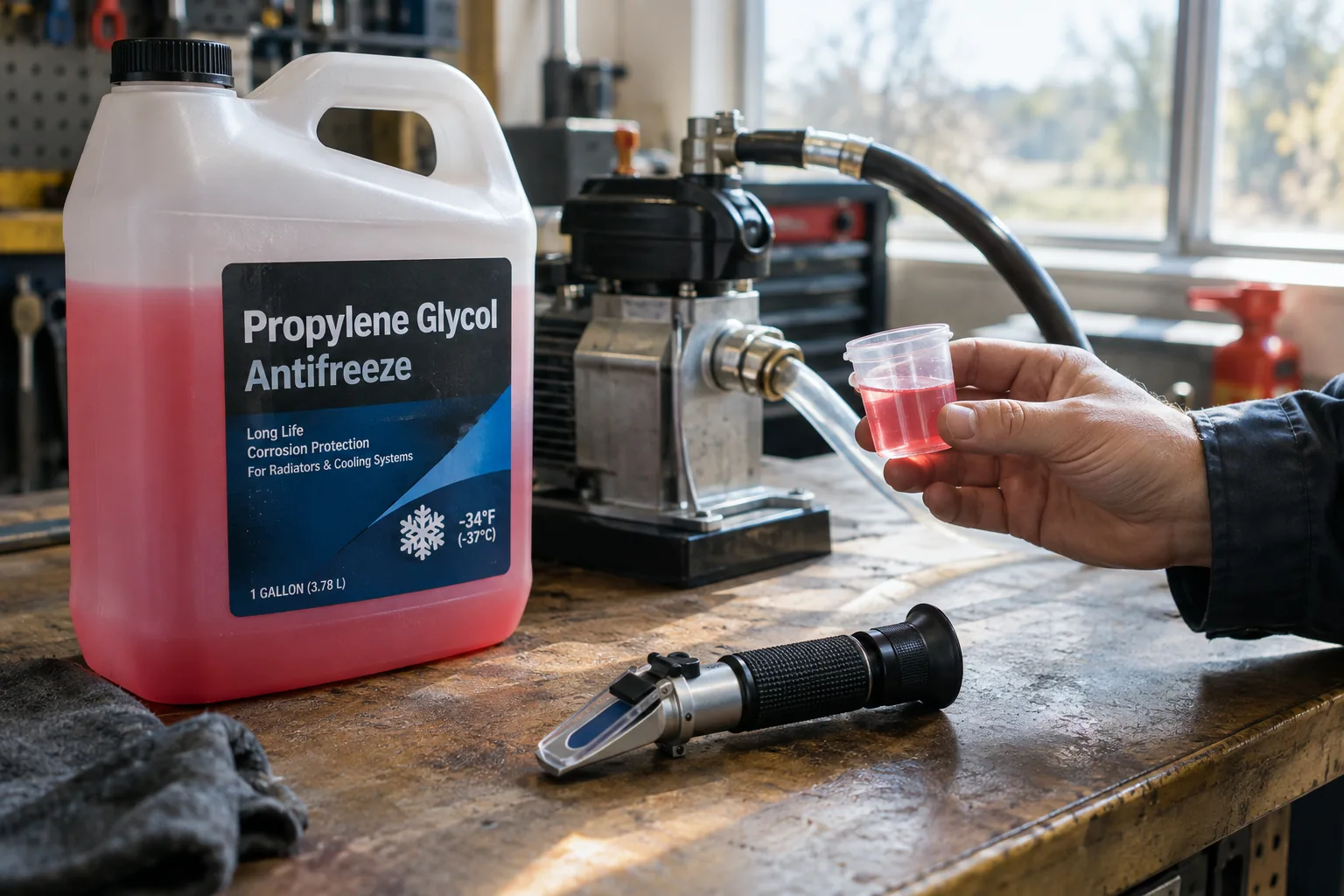

Теплоноситель в солнечном коллекторе: что заливать и когда менять

Недавно звонил клиент: поставил вакуумный коллектор на дачу, залил в контур обычный автомобильный антифриз, а через год змеевик в баке потек. Питьевая вода в доме стала пахнуть сладким - это этиленгликоль. Хорошо, что заметили до того, как напились. Таких историй много, поэтому давайте разберемся, что на самом деле должно быть в трубах гелиосистемы и почему экономия на теплоносителе вылетает в десятки тысяч рублей.

Почему вода в контуре коллектора - это плохая идея

Солнечный коллектор стоит на крыше, а бак - в доме. Между ними циркулирует жидкость, которая переносит тепло от абсорбера к змеевику внутри бака. Если залить обычную воду, зимой она замерзнет. Объем льда больше объема воды на 9%, он разорвет коллектор, трубы и насос. В средней полосе морозы до -30 °C - это гарантированная авария в первый же сезон. Даже если вы живете в Сочи и морозов не бывает, вода в контуре кипит при 100 °C. В стагнации коллектор разогревается до 150-200 °C - вода вскипает, образуется пар, давление скачет, срабатывает клапан, и вы теряете часть системы. Потом доливаете воду, получаете накипь на стенках трубок, и через пару лет теплообменник забивается отложениями. КПД падает на 20-30%. Вода - это дешево и понятно, но для гелиосистемы она не годится. Нужна незамерзающая жидкость с высокой температурой кипения.

Этиленгликоль vs пропиленгликоль: разница в цене и безопасности

В автомобилях заливают этиленгликоль - он дешевле, эффективнее переносит тепло, но ядовит. Смертельная доза для взрослого человека - около 100 мл. В контуре солнечного коллектора жидкость контактирует со змеевиком бака. Змеевик - это медная или нержавеющая трубка, стенка которой отделяет теплоноситель от питьевой воды. Микротрещина, коррозия, заводской брак - и этиленгликоль попадает в бак. Вы его не почувствуете на вкус, он сладкий, но через несколько дней начнутся проблемы с почками и печенью. Пропиленгликоль разрешен в пищевой промышленности - его добавляют в увлажнители воздуха и даже в некоторые продукты как E1520. Если он просочится в бак, максимум что будет - легкое расстройство желудка. Но и он не вечен.

Как работает стагнация и почему она убивает теплоноситель

Стагнация - это режим, когда солнце светит вовсю, а бак уже нагрет до 60-70 °C. Насос останавливается, теплоноситель перестает циркулировать и застаивается в коллекторе. Температура внутри вакуумной трубки поднимается до 200-250 °C, в плоском коллекторе - до 150-180 °C. Жидкость вскипает, превращается в пар, вытесняется в расширительный бак, а потом, когда солнце садится, конденсируется обратно. Каждый такой цикл - стресс для теплоносителя. Присадки, которые защищают металл от коррозии, разрушаются при 180 °C за несколько часов. Пропиленгликоль начинает разлагаться на кислоты - муравьиную, уксусную, молочную. pH падает с 8-9 до 4-5. Кислота разъедает медь и припой на соединениях. Через 2-3 сильные стагнации жидкость становится темно-коричневой, появляется запах горелого сахара - это сигнал менять ее немедленно. Чтобы снизить риск, ставят расширительный бак объемом не меньше 10% от объема коллектора. Для системы с 20 трубками (около 3 литров теплоносителя) нужен бак на 5-6 литров. Если бак меньше, при стагнации давление подскакивает до 6-8 бар и срабатывает предохранительный клапан - вы теряете жидкость.

Альтернатива стагнации: дренбэк-схема

Есть способ вообще избежать перегрева - дренбэк. В этой схеме, когда насос выключается, теплоноситель самотёком сливается из коллектора в нижний бак. Трубки остаются пустыми, стагнации нет. Но для этого нужен идеальный уклон трубопровода - не меньше 2-3 градусов на метр. Если где-то провис, образуется водяная пробка, и зимой она замерзнет. Дренбэк дороже в монтаже, требует точного расчета гидравлики, но теплоноситель в нем служит дольше - до 8-10 лет. Для дач, где система простаивает неделями, это лучший вариант. Для постоянного проживания проще поставить нормальный расширительный бак и менять жидкость раз в 3-5 лет.

Когда менять теплоноситель: регламент и признаки

Производители обычно пишут в паспорте: замена через 5 лет или через 5000 часов работы насоса. Но реальность жестче. Вот чек-лист, когда пора менять: Процедура замены простая: сливаете старую жидкость через нижний кран, промываете контур дистиллированной водой (5-10 минут циркуляции), заливаете свежий пропиленгликоль с концентрацией -25 °C или -30 °C в зависимости от региона. Для Москвы и Подмосковья хватит -25 °C, для Сибири берите -35 °C.

Как ТЭН догрева спасает от легионеллы и пасмурной недели

Солнечный коллектор летом греет воду до 60-70 °C без проблем. Но в апреле или октябре, когда солнца мало, бак может нагреться только до 30-40 °C. Это идеальная среда для размножения легионеллы - бактерии, которая вызывает тяжелую пневмонию. СанПиН 2.1.3684-21 требует 60-75 °C в точке водоразбора. При 60 °C легионелла гибнет за 20 минут, при 50 °C - за 2 часа, при 40 °C - не гибнет вообще. Поэтому в гелиобаке всегда ставят электрический ТЭН. Он включается в пасмурную погоду, догревает воду до 60 °C, а раз в неделю прогоняет антилегионеллёзный цикл - поднимает температуру до 65-70 °C на час. ТЭН работает мало, но без него система не автономна и не безопасна. Наши ТЭНы для гелиобаков делают из нержавейки или титана - они не боятся коррозии от конденсата. Длина от 280 до 600 мм, резьба G1/2, G3/4, 1 дюйм, M28x1,5, M30x1,5. Мощность подбирается под объем бака: на 100 литров хватит 1,5 кВт, на 200 литров - 2,5 кВт. ТЭН ставится в верхнюю часть бака, где вода уже теплая от коллектора, и догревает ее до нормы.

Реальная экономия: что вы получите за свои деньги

Система на семью из 4 человек с плоским коллектором 4 м² и баком на 200 литров стоит с монтажом около 150-200 тысяч рублей. За год она вырабатывает примерно 3000-4000 кВт·ч тепла. Если вы греете воду электричеством по 6 рублей за кВт·ч, экономия - 18-24 тысячи рублей в год. Окупаемость - 7-10 лет. Зимой, с декабря по февраль, коллектор дает не больше 20-25% от потребности в горячей воде. Остальное догревает ТЭН или котел. Летом, с мая по август, покрытие 80-90%. За год выходит около 50-60% от общего расхода на ГВС.

Нагрев 100 литров воды на 40 градусов требует 4,65 кВт·ч. Это примерно 28 рублей при тарифе 6 руб/кВт·ч. Солнце делает это бесплатно, но только когда светит.

Если у вас стоит вакуумный коллектор, зимой он работает чуть лучше плоского - вакуум сохраняет тепло. Но разница не драматичная: при -10 °C плоский коллектор теряет около 30% тепла в атмосферу, вакуумный - около 10%. На практике это дает плюс 10-15% к выработке в холодные месяцы.

Схема обвязки: как все соединить правильно

Типовая схема гелиосистемы выглядит так: 1. Коллектор на крыше - плоский или вакуумный. 2. От него две трубы (подача и обратка) спускаются в дом к баку косвенного нагрева. 3. Внутри бака нижний змеевик подключен к коллектору, верхний - к котлу (опционально). 4. Циркуляционный насос стоит на обратке, перед ним - расширительный бак и группа безопасности (манометр, клапан сброса, воздухоотводчик). 5. ТЭН догрева врезан в верхнюю часть бака, обычно через фланец или муфту G1/2. Важно: насос включается, когда температура в коллекторе на 5-10 °C выше, чем в баке. Если разница меньше, насос стоит - иначе коллектор будет остывать, отдавая тепло в бак, а не нагревая его. Контроллер управляет этим автоматически. Трубы для контура - медные или нержавеющие гофрированные. Пластик не подходит: при стагнации он расплавится. Толщина теплоизоляции на трубах - не меньше 20 мм, на улице - 30-50 мм.

Что будет, если не менять теплоноситель

Сценарий первый: через 5 лет жидкость потемнела, pH упал до 5,5. Кислота разъела припой на фитингах - появилась микротечь. Вы доливаете воду, разбавляете концентрацию, присадки перестают работать вообще. Через год змеевик в баке протекает - этиленгликоль (если вы залили его) попадает в питьевую воду. Замена бака - 30-50 тысяч рублей плюс работа. Сценарий второй: вы залили пропиленгликоль, но не проверили pH после стагнации. Через 3 года теплоноситель превратился в кислоту, которая проела медную трубку коллектора. Коллектор - 40-60 тысяч рублей, замена - еще 10-15 тысяч. Сценарий третий: вы меняете жидкость раз в 3 года, контролируете pH, после стагнации проверяете цвет. Система работает 15-20 лет без проблем. Расходы на теплоноситель - 2000-3000 рублей за 10 литров раз в 3 года. Это копейки по сравнению с ремонтом.
