ТЭН на 2 кВт исправен, если мультиметр показал около 24 Ом. Не 5 и не 100. Цифра не из справочника, она считается за десять секунд, и по ней же можно определить мощность нагревателя, у которого стёрлась маркировка.
Откуда берётся число
Мощность через сопротивление: P = U² / R. Разворачиваем в обратную сторону и получаем R = U² / P. Для сети 220 В числитель всегда один и тот же: 220 × 220 = 48 400.
ТЭН на 2000 Вт: 48 400 / 2000 = 24,2 Ом. ТЭН на 1500 Вт: 48 400 / 1500 = 32,3 Ом. Больше ничего знать не нужно.
Таблица: мощность и сопротивление
| Мощность ТЭНа | R при 220 В | R при 230 В |
|---|---|---|
| 700 Вт | 69,1 Ом | 75,6 Ом |
| 1000 Вт | 48,4 Ом | 52,9 Ом |
| 1200 Вт | 40,3 Ом | 44,1 Ом |
| 1300 Вт | 37,2 Ом | 40,7 Ом |
| 1500 Вт | 32,3 Ом | 35,3 Ом |
| 1800 Вт | 26,9 Ом | 29,4 Ом |
| 2000 Вт | 24,2 Ом | 26,5 Ом |
| 2500 Вт | 19,4 Ом | 21,2 Ом |
| 3000 Вт | 16,1 Ом | 17,6 Ом |
Живой ТЭН редко попадает в расчёт точь-в-точь. Отклонение в пределах 10% никого не должно смущать: спираль наматывают с производственным разбросом, плюс свои доли ома добавляют щупы прибора и окисел на клеммах.
Обратная задача: узнать мощность по сопротивлению
Маркировка на фланце стирается за пару лет, а покупать надо такой же. Считаем в обратную сторону: P = 48 400 / R.
- Прибор показал 32 Ом → 48 400 / 32 = 1512 Вт → перед вами ТЭН на 1,5 кВт.
- Показал 24 Ом → 2016 Вт → это двушка.
- Показал 37 Ом → 1308 Вт → 1,3 кВт, типичная «нижняя» ветвь двухтэнового бойлера.
Если в баке два ТЭНа
У части моделей нагрев разделён на две ветви, чтобы работал экономичный режим. У Electrolux Centurio IQ 2.0 они прямо подписаны на плате: HIGH — белый провод, 1,3 кВт; LOW — коричневый, 0,7 кВт. Вместе как раз паспортные 2 кВт.
Мерить нужно каждую ветвь отдельно, иначе цифры получатся бессмысленные:
- ветвь 1,3 кВт → ждём около 37 Ом;
- ветвь 0,7 кВт → около 69 Ом;
- если приложить щупы «через всё сразу», прибор посчитает параллельное соединение и покажет примерно 24 Ом, то есть суммарные 2 кВт.
Что означают цифры на экране
| Показание | Что это |
|---|---|
| «1», OL, бесконечность | Обрыв спирали. ТЭН под замену, вариантов нет |
| 0–1 Ом | Короткое замыкание внутри. Тоже под замену |
| Заметно ниже расчёта (15 вместо 24) | Межвитковое замыкание. ТЭН тянет ток больше номинала и выбивает автомат |
| Заметно выше расчёта | Чаще виноват не ТЭН, а окисел на клеммах или слабый прижим щупов. Зачистите контакты и померьте снова |
| Расчёт ±10% | Норма |
Холодный ТЭН и горячий меряются одинаково
Частый вопрос: не надо ли греть деталь перед замером. Не надо. Нихромовая спираль почти не меняет сопротивление при нагреве, температурный коэффициент у неё крошечный. Это не лампа накаливания, у которой холодная нить в десять раз «легче» горячей. Остывший ТЭН покажет ровно то же, что рабочий.

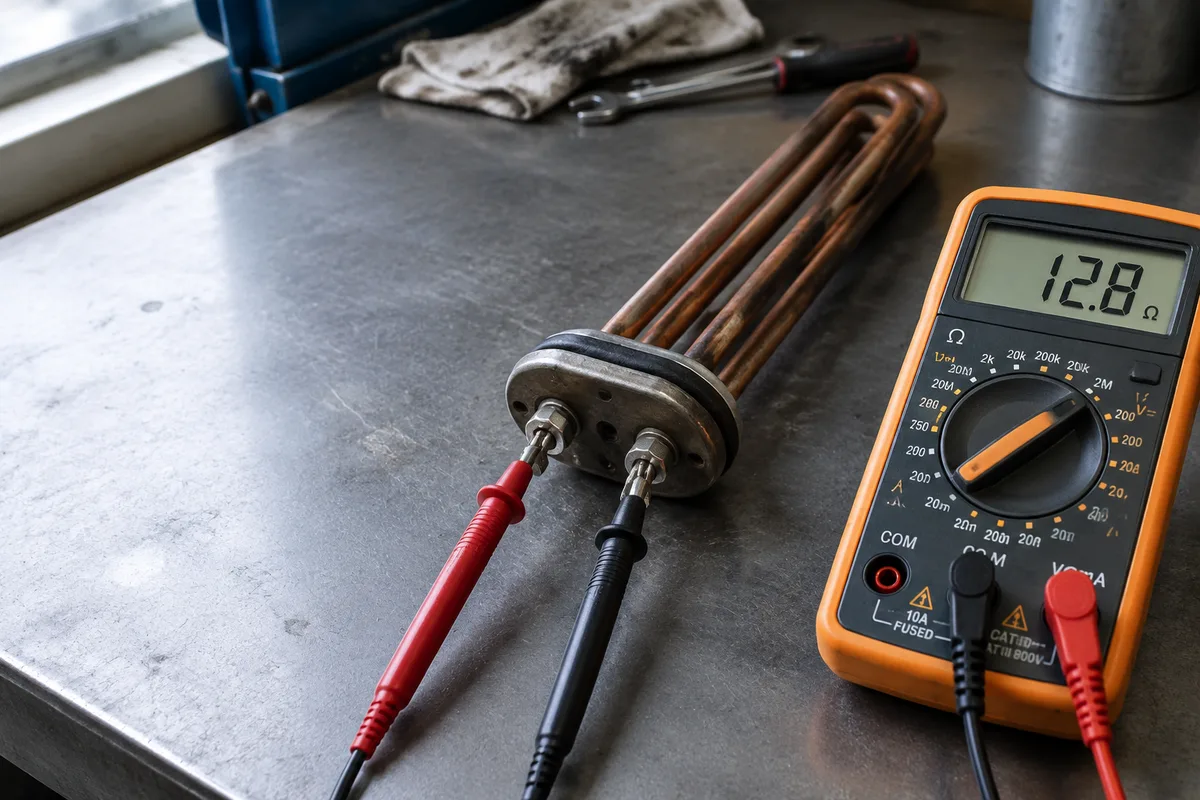

Как померить, чтобы не получить чужие цифры
Обесточить бойлер автоматом
Не выключателем на корпусе. Проверить отсутствие напряжения индикатором.
Снять оба провода с клемм
Если оставить, вы померяете не ТЭН, а цепь вместе с термостатом и получите непонятное число.
Проверить сами щупы
Замкните их между собой. Прибор покажет 0,2–0,5 Ом — это сопротивление проводов, вычтите его из результата.
Прижать щупы к контактам с усилием
Слабый контакт на окисленной латуни добавляет единицы ом и портит всю картину.
Сколько ампер тянет ТЭН и какой нужен автомат
Из той же таблицы вытекает вторая практическая цифра. Ток считается как I = P / U, то есть мощность делим на 220.
| Мощность | Ток при 220 В | Автомат | Сечение медного кабеля |
|---|---|---|---|
| 1500 Вт | 6,8 А | 10 А | 2,5 мм² |
| 2000 Вт | 9,1 А | 16 А | 2,5 мм² |
| 2500 Вт | 11,4 А | 16 А | 2,5 мм² |
| 3000 Вт | 13,6 А | 16 А | 2,5 мм² |
Автомат берут с запасом на ступень выше расчётного тока, а кабель 2,5 мм² закрывает весь диапазон бытовых бойлеров с запасом. Ставить автомат «впритык» смысла нет: он будет вылетать при каждом включении на холодную воду.
Обратите внимание на связку: если ТЭН показал заниженное сопротивление, ток вырастет пропорционально. Деталь с 15 Ом вместо 24 потянет уже около 14,7 А вместо 9,1 и начнёт греть не только воду, но и провода.
А если бойлер трёхфазный или на 380 В
Промышленные и полупромышленные баки иногда собирают на три ТЭНа со звездой или треугольником. Формула та же, но напряжение на каждом элементе будет 220 В при соединении звездой и 380 В при треугольнике. Мерить всё равно нужно каждый элемент отдельно, отсоединив перемычки, иначе прибор посчитает всю сборку целиком.
Когда цифра в норме, а бойлер всё равно не греет
Такое встречается чаще, чем кажется. Сопротивление правильное, значит спираль цела, и виноват кто-то другой: термостат, аварийная термозащита со сработавшей кнопкой сброса, реле на плате, обрыв в проводке. Проверять их надо в такой же логике, по очереди, а не менять ТЭН «на всякий случай».
Замерили сопротивление — переведите его в мощность через калькулятор подбора ТЭНа: покажет ближайший номинал, ток и тип фланца.
Частые вопросы
Какое сопротивление у ТЭНа на 2 кВт?
Около 24 Ом при напряжении 220 В (48 400 / 2000 = 24,2). Если считать от паспортных 230 В, получится 26,5 Ом. Любое значение в этом диапазоне плюс-минус 10% считается нормой.
Какое сопротивление у ТЭНа на 1,5 кВт?
32,3 Ом при 220 В и 35,3 Ом при 230 В. На практике исправная деталь показывает примерно 30–37 Ом.
Как узнать мощность ТЭНа, если маркировка стёрлась?
Померьте сопротивление и разделите 48 400 на полученное число. 32 Ом дают 1512 Вт, то есть ТЭН на 1,5 кВт. 24 Ом дают около 2 кВт.
Мультиметр показывает 15 Ом вместо 24. ТЭН рабочий?
Нет. Заниженное сопротивление означает межвитковое замыкание: часть спирали закорочена, ТЭН потребляет ток выше номинала и будет выбивать автомат. Такую деталь меняют.
Нужно ли снимать ТЭН, чтобы его прозвонить?
Нет. Достаточно снять декоративную крышку и отсоединить провода от клемм. Замер делается прямо на установленном нагревателе.
Почему сопротивление в норме, а вода холодная?
Значит спираль цела и проблема в другом узле: термостат, сработавшая аварийная термозащита, реле платы или обрыв в проводке. ТЭН в этом случае менять бессмысленно.
