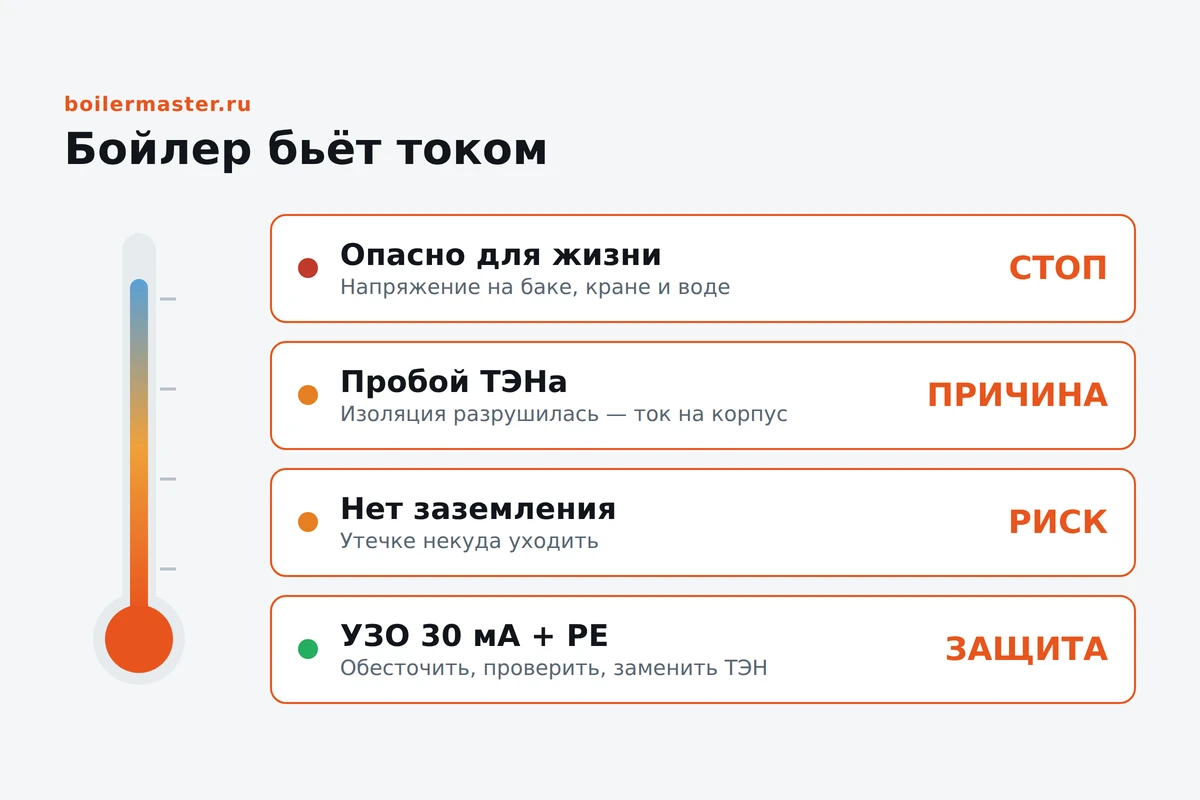

Ток на корпусе или «пощипывание» от струи из крана — это всегда утечка. Где-то фаза добралась туда, где её быть не должно: на бак, на воду, на трубы. В девяти случаях из десяти это пробой ТЭНа на корпус, и усугубляют дело отсутствие заземления и влага в клеммах.
Чем это опасно
При пробое напряжение оказывается на баке, фланце, трубах и в самой воде. Человек касается корпуса или крана, стоя на мокром полу, — и через него идёт ток. Если в доме есть исправное УЗО, оно должно вырубить питание при утечке. Если УЗО нет или оно не срабатывает — защиты фактически никакой.
Почему щиплет от воды, а УЗО не выбивает?
Либо УЗО в доме вообще не установлено, либо оно неисправно и не реагирует на утечку. Ещё вариант — утечка малая, ниже порога срабатывания, но достаточная, чтобы «щипало». В любом случае пользоваться бойлером нельзя: защита не работает.
Основные причины
- Пробой ТЭНа на корпус — разрушилась изоляция от коррозии, перегрева или накипи. Самая частая причина.
- Нет заземления — утечке некуда уходить, и корпус с водой оказываются под напряжением.
- Влага и окисление в клеммах — появляются токи утечки, контакт греется и подгорает.
- Неисправное или отсутствующее УЗО — при утечке питание не отключается.

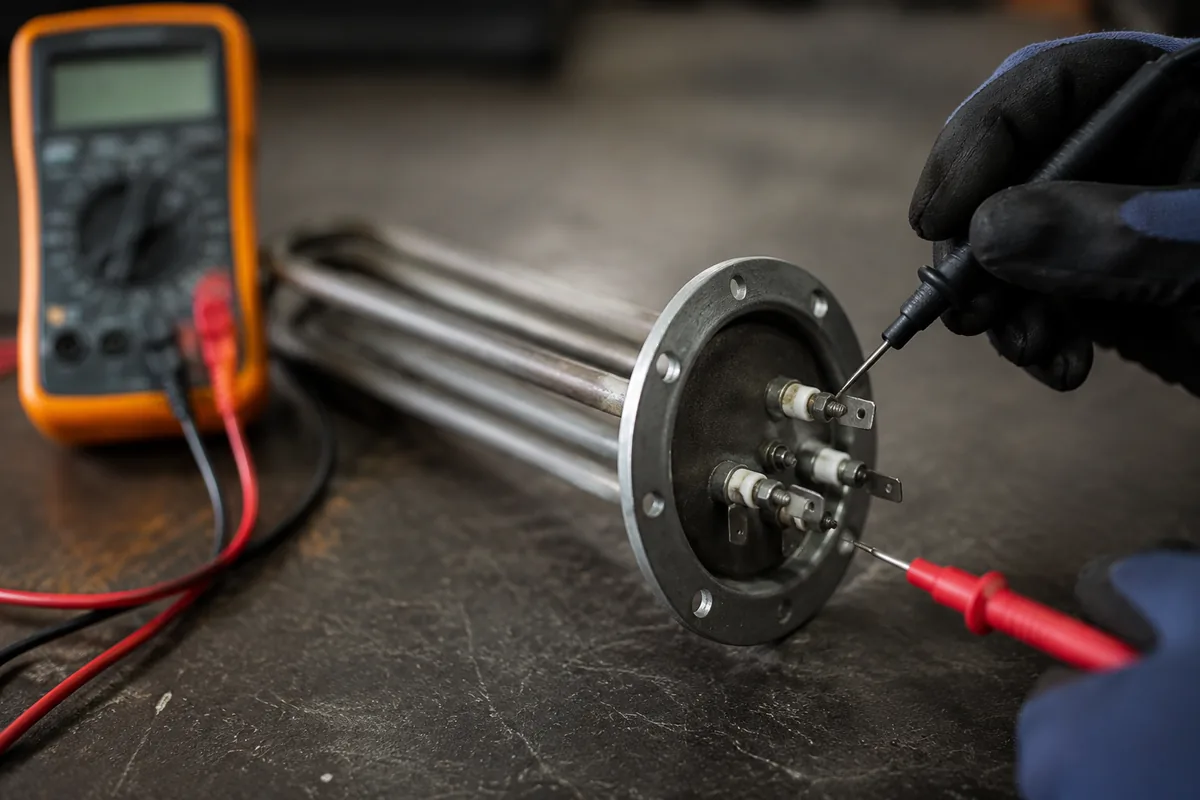

Как проверить пробой мультиметром
Только на обесточенном бойлере. Мерить под напряжением нельзя.
- Обесточьте бойлер и убедитесь, что напряжение снято.
- Снимите провода с выводов ТЭНа, чтобы не мерить через схему.
- Поставьте мультиметр в режим сопротивления или прозвонки.
- Измерьте между каждым выводом ТЭНа и корпусом или фланцем. Норма — бесконечность (OL), тишина.
- Любое конечное сопротивление или звон на корпус — это пробой. ТЭН под замену.
Мультиметр показал норму, но бойлер щиплет — как так?
Бытовой тестер меряет малым напряжением и видит только грубый пробой. Изоляция ТЭНа может пробивать только при рабочих 220 В или при нагреве, когда металл расширяется. Такой скрытый пробой ловится мегомметром, а мультиметром — нет.
Что делать прямо сейчас, если ударило
- Не хватайтесь второй рукой за трубу, кран или мокрую стену — так вы замкнёте ток через себя.
- Отойдите от воды и обесточьте бойлер: выключите его автомат в щите, а не только кнопку на корпусе.
- Проверьте, есть ли в щите отдельное УЗО или дифавтомат на линию бойлера и не выбито ли оно.
- Не пользуйтесь горячей водой и не включайте прибор обратно, пока не найдена причина утечки.
- Если своего опыта с электрикой нет — вызовите электрика, а не «дотягивайте до выходных».
Как проверить заземление
Заземление — это жёлто-зелёный провод (PE), который уводит утечку в контур земли и заставляет УЗО сработать. Проверяют так: в розетке бойлера тестером или индикатором смотрят, приходит ли защитный проводник на третий контакт. Частая беда старых домов и новостроек с недоделанной электрикой — розетка на два провода, где земли нет вовсе, а «зануление» на корпус сделано кустарно. Если PE не приходит, при первом же пробое ТЭНа корпус и вода сразу окажутся под фазой, а отключать линию будет нечему.
В доме двухпроводная сеть без земли — что делать с бойлером?
Ставить УЗО на 30 мА обязательно: оно отключит линию при утечке даже без отдельного заземления, потому что реагирует на разницу токов, а не на землю. Но полноценную защиту даёт именно связка «заземление плюс УЗО». В идеале — тянуть отдельную линию с PE от щита. «Заземлять» корпус на водопроводную трубу нельзя: это опасно и для вас, и для соседей.
Когда виновата не техника, а проводка
Бывает, что ТЭН цел, а бойлер всё равно щиплет. Тогда причина снаружи прибора: перепутаны ноль и заземление в розетке, есть утечка на общей линии, «отгорел» ноль в щите и потенциал гуляет по корпусам всех приборов. В новостройках частая история — временная электрика на этапе заселения, где PE ещё не заведён. Поэтому после проверки самого ТЭНа всегда смотрят и на розетку с проводкой: замена нагревателя не поможет, если фаза приходит на корпус через сеть.
Что должно быть в порядке
Три вещи делают бойлер в ванной безопасным: исправный ТЭН без утечки, нормальное заземление на корпус (жёлто-зелёный PE) и рабочее УЗО на 30 мА. Если хоть одного нет — прибор в мокром помещении становится источником реальной опасности. После любого ремонта ТЭН проверяют не по принципу «греет — значит цел», а именно на утечку. И правило на будущее: раз в год нажимайте кнопку «Тест» на УЗО — она проверяет, что защита ещё живая.
Свою связку «автомат — кабель — УЗО» проверьте в калькуляторе.
Частые вопросы
Почему водонагреватель бьёт током?
Чаще всего пробой ТЭНа на корпус: изоляция разрушилась, и напряжение попадает на бак и воду. Усугубляют отсутствие заземления и влага в клеммах.
Что делать в первую очередь, если бойлер щиплет?
Немедленно обесточить его автоматом или вилкой и не пользоваться водой, пока не найдёте причину. Дальше проверять ТЭН, заземление и УЗО.
Как проверить пробой ТЭНа мультиметром?
На обесточенном бойлере снять провода с ТЭНа и измерить сопротивление между выводом и корпусом. Норма — бесконечность. Любое конечное значение или звон — пробой.
Может ли бить током из-за отсутствия заземления?
Да. Даже при небольшой утечке без заземления корпус и вода оказываются под напряжением. Заземление отводит утечку и защищает человека.
Нужно ли УЗО для водонагревателя?
Для бойлера в ванной УЗО на 30 мА — это минимальная защита, не опция. Оно отключает питание при утечке тока и спасает от удара.
