Прямое подключение солнечной панели к ТЭНу без согласования сопротивлений почти всегда даёт лишь половину мощности панели. MPPT-контроллер решает эту проблему, но не всегда обязателен: если подобрать ТЭН точно под вольт-амперную характеристику массива, можно обойтись без него. В этой статье разбираем, когда контроллер окупается, а когда его покупка лишняя трата денег.
Почему ТЭН «12 В» не работает с панелью «12 В»
Солнечная панель - это не батарейка. У неё нет фиксированного напряжения. Есть вольт-амперная характеристика (ВАХ), и рабочая точка определяется сопротивлением нагрузки. ТЭН - чисто активное сопротивление, ему без разницы, постоянный ток или переменный. Мощность на постоянном токе считается как P = U×U/R, то есть квадрат напряжения, делённый на сопротивление. Всё упирается в то, где кривая ВАХ панели пересекается с прямой U = I×R. Для панели 150 Вт класса «12 В» сопротивление в точке максимальной мощности равно Vmp / Imp, то есть 18 / 8,33 = 2,16 Ом. Если мы подключаем ТЭН с сопротивлением ровно 2,16 Ом, рабочая точка совпадает с точкой максимальной мощности, и мы снимаем все 150 Вт. Если сопротивление другое - точка уезжает, и мощность падает. Теперь смотрим, что дают разные ТЭНы на той же панели: - ТЭН «12 В 150 Вт» (0,96 Ом): рабочая точка 8,45 В, ток 8,8 А, мощность 74 Вт. Это 49% от номинала панели. - ТЭН «18 В 150 Вт» (2,16 Ом): 18,0 В, 8,33 А, 150 Вт. Все 100%. - ТЭН «24 В 150 Вт» (3,84 Ом): 20,46 В, 5,33 А, 109 Вт. Это 73%. - ТЭН «12 В 300 Вт» (0,48 Ом): 4,22 В, 8,8 А, 37 Вт. Всего 25%. Обратите внимание на последний пункт. Более мощный ТЭН даёт меньше мощности, чем слабый. Это контринтуитивно, но физика не обманешь: чем ниже сопротивление, тем сильнее панель «проседает» по напряжению. Люди часто покупают ТЭН помощнее в надежде быстрее греть воду, а получают четверть мощности панели.Маркировка «12 В» на ТЭНе означает, что он рассчитан на работу от аккумулятора 12 В, который держит напряжение стабильным. Панель так не умеет. Поэтому подбор ТЭНа под панель - это подбор по сопротивлению, а не по вольтам.
Что даёт MPPT-контроллер на самом деле

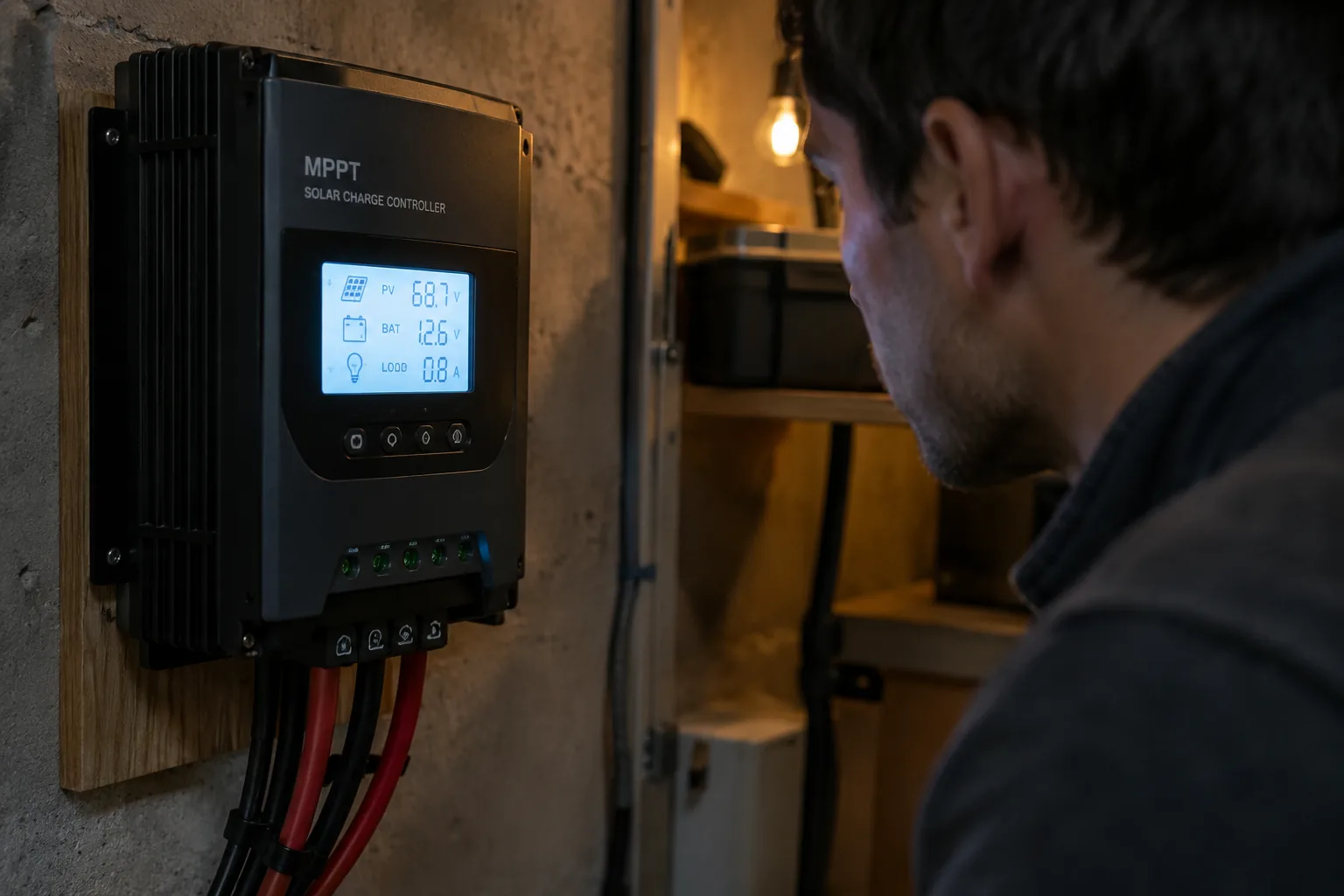

MPPT (Maximum Power Point Tracking) - это электронный преобразователь, который постоянно ищет точку максимальной мощности на ВАХ панели и удерживает её. Точка эта уезжает при изменении освещённости, температуры панели, при облаках. Контроллер отслеживает это в реальном времени и подстраивает нагрузку. Если говорить о цифрах, то прямое подключение панели к резистивной нагрузке без согласования даёт средний общий КПД около 12%. С MPPT - около 18%. Разница в полтора раза. Если сравнивать MPPT с фиксированной, но правильно подобранной нагрузкой, то контроллер даёт плюс 20-35% годовой выработки, в среднем около 29%. Почему не 100%? Потому что MPPT сам потребляет энергию на свою работу (обычно 1-3%), плюс преобразование постоянного тока в постоянный не идеально. Но главный выигрыш - в условиях переменной облачности, когда точка максимальной мощности скачет каждые несколько секунд. Подобранный вручную ТЭН зафиксирован на одну точку, а MPPT следует за солнцем.Когда MPPT не нужен
Есть три сценария, где контроллер будет лишней тратой денег. Первый - маленькая система для летнего душа. Одна-две панели по 100-150 Вт, вода греется только в солнечные дни, и вам не критично, сколько литров вы получите за день. Если панель отдаёт 74 Вт вместо 150 Вт, вы просто ждёте на час дольше. Летом солнца много, разница не критична. Второй - бюджет минимальный. MPPT-контроллер на 20-30 А стоит ощутимо дороже ТЭНа. Если ваша система - это панель за 5000 рублей и бойлер, который уже есть, то контроллер за 8000-12000 рублей не окупится. Третий - ТЭН точно подобран под массив. Если у вас фиксированное количество панелей, и вы заказали ТЭН с сопротивлением, совпадающим с точкой максимальной мощности, то потери на согласовании минимальны. В ясный полдень вы получите почти всё, что может дать панель. Потери появятся только при облаках и при изменении температуры панели.Наш полевой замер на Урале в сентябре: три панели по 100 Вт номиналом давали около 60 Вт факта. Это 20% от номинала. Без MPPT и без точного согласования вы теряете не 30%, а все 80% в пасмурный день.
Когда MPPT обязателен
Круглогодичная эксплуатация - это первый случай, когда контроллер окупается. Зимой и в межсезонье солнце низкое, освещённость слабая, точка максимальной мощности сильно смещается. Подобранный под летний полдень ТЭН зимой будет работать вхолостую. MPPT вытащит те крохи, которые есть. Второй случай - переменная облачность. Если у вас панели стоят на участке, где облака набегают каждые 10-15 минут, то без MPPT вы будете терять 30-40% выработки. Контроллер успевает подстроиться за доли секунды. Третий случай - дорогой массив панелей. Если вы вложили 100-200 тысяч рублей в солнечную электростанцию, то потерянные 30% годовой выработки стоят дороже любого контроллера. Тут арифметика простая: 30% от 15000 кВт·ч в год - это 4500 кВт·ч. При цене электричества 5-6 рублей за киловатт это 22500-27000 рублей в год. Контроллер за 15000 рублей окупится за полгода.Важная оговорка: обычный солнечный контроллер заряда рассчитан на аккумулятор как нагрузку. Напрямую вешать на него ТЭН нельзя - он либо отключится, либо сгорит. Нужен либо контроллер с выходом на нагрузку нужной мощности, либо отдельный контроллер нагрева, который умеет работать с резистивной нагрузкой.
Сколько энергии нужно на нагрев воды
Прежде чем решать, нужен ли вам MPPT, посчитайте, сколько энергии вообще требуется. Формула простая: чтобы нагреть 1 литр воды на 1 градус Цельсия, нужно 0,00116 кВт·ч. Для вашего бойлера:| Объём бойлера | Нагрев на 40°C | Нагрев на 60°C |
|---|---|---|
| 50 л | 2,33 кВт·ч | 3,49 кВт·ч |
| 80 л | 3,72 кВт·ч | 5,58 кВт·ч |
| 100 л | 4,65 кВт·ч | 6,98 кВт·ч |
| 120 л | 5,58 кВт·ч | 8,37 кВт·ч |
Опасность коммутации постоянного тока
Отдельная тема, о которой мало кто думает, - это коммутация. Если вы ставите ТЭН в бойлер со штатным термостатом, рассчитанным на переменный ток 220 В, и подключаете к нему панель постоянного тока, готовьтесь к проблемам. В автоматах и термостатах на переменный ток дуга гаснет при переходе напряжения через ноль. Это происходит 100 раз в секунду (при частоте 50 Гц). На постоянном токе перехода через ноль нет. Дуга горит непрерывно и разрушает контакты. Штатный термостат бойлера сгорит через несколько недель или месяцев. Сам ТЭН переживёт, ему всё равно. А вот коммутационное оборудование - нет. Нужны автоматы и контакторы с DC-рейтингом и магнитным дугогашением. Это прописано в характеристиках устройства: ищите маркировку DC-1 или DC-2 и номинальное напряжение постоянного тока. Обычный автомат на 16 А переменного тока при 12 В постоянного держит не более 2-3 А.Кабель: потери, о которых забывают
На низком напряжении потери в проводе становятся критичными. Посчитаем для медного кабеля длиной 10 метров в оба конца при токе 8,8 А:| Сечение, мм² | Сопротивление, Ом | Падение напряжения, В | Потеря мощности, Вт |
|---|---|---|---|
| 1,5 | 0,233 | 2,05 | 18 |
| 2,5 | 0,140 | 1,23 | 11 |
| 4 | 0,088 | 0,77 | 7 |
| 6 | 0,058 | 0,51 | 5 |
| 10 | 0,035 | 0,31 | 3 |
Как подобрать ТЭН под массив без MPPT
Если вы решили обойтись без контроллера, вот пошаговый алгоритм.Определите параметры вашего массива
Сложите номинальные мощности всех панелей. Для панели класса «12 В» берите рабочее напряжение Vmp около 18 В, для «24 В» - около 36 В. Посчитайте суммарный ток Imp: разделите суммарную мощность на Vmp.
Рассчитайте нужное сопротивление
Разделите Vmp на Imp. Например, для двух панелей по 150 Вт: Vmp = 18 В, Imp = 16,66 А, сопротивление = 18 / 16,66 = 1,08 Ом.
Закажите ТЭН под это сопротивление
Не под «вольты и ватты», а именно под сопротивление. Мы делаем низковольтные ТЭНы постоянного тока на 12, 24, 48 В, мощностью от 300 Вт до 1,5 кВт, под заказ до 3-6 кВт. Корпус - нержавейка, медь или титан, резьбы G1/2, G3/4, 1 дюйм, длина 280-600 мм.
Проверьте работу в пасмурный день
Когда освещённость падает, точка максимальной мощности смещается вниз по напряжению. Ваш ТЭН будет работать, но не на полную мощность. Это нормально. Если хотите выжать больше в облака - ставьте MPPT.
Практический пример: наш стенд
На нашем испытательном стенде мы использовали именно MPPT-контроллер, а измерения шли через шунт. Это позволило точно замерить, сколько реально отдаёт панель при разной нагрузке. Результаты совпали с расчётами: при неправильном ТЭНе панель отдавала 49% номинала, при правильном - 100%. Полевой тест на Урале в сентябре показал, что в реальных условиях с облаками панели по 100 Вт выдают 15-20 Вт одна, 30-50 Вт две, 60 Вт три. То есть 300 Вт номинала дают около 60 Вт факта, примерно 20%. Это не потому, что панели плохие, а потому, что солнце в сентябре на Урале уже низкое, и освещённость слабая. MPPT в таких условиях вытащит ещё плюс 20-30% к этим 60 Вт, но это всё равно будет меньше, чем летом. Если вы гонитесь за максимальной выработкой в межсезонье - берите MPPT. Если вам нужен летний душ и вы готовы ждать - подбирайте ТЭН по сопротивлению и экономьте на контроллере. Оба варианта рабочие, просто для разных задач.
Частые вопросы
Можно ли подключить ТЭН напрямую к солнечной панели без контроллера?
Можно, но только если сопротивление ТЭНа совпадает с точкой максимальной мощности панели. Для панели 150 Вт класса «12 В» это сопротивление 2,16 Ом. Если взять обычный ТЭН «12 В 150 Вт» с сопротивлением 0,96 Ом, вы получите всего 74 Вт вместо 150 Вт. Без контроллера вы не сможете подстроиться под изменение освещённости, но в ясный день при правильном подборе получите почти всё.
Что будет, если поставить ТЭН большей мощности, например 300 Вт вместо 150 Вт?
Вы получите меньше мощности, а не больше. ТЭН 300 Вт имеет сопротивление 0,48 Ом, рабочая точка панели сместится к 4,22 В и 8,8 А, что даст всего 37 Вт. Это 25% от номинала панели. Более мощный ТЭН - это более низкое сопротивление, а панель при низком сопротивлении проседает по напряжению. Всегда подбирайте ТЭН по сопротивлению, а не по мощности.
Нужен ли MPPT-контроллер для летнего душа на даче?
Если у вас одна-две панели и вода нужна только в солнечные дни, MPPT не окупится. Контроллер стоит 8000-12000 рублей, а вы теряете 30-50% мощности без него. Для летнего душа это не критично: вы просто подождёте на час дольше. Другое дело, если вы планируете греть воду круглый год или у вас массив панелей дороже 50-70 тысяч рублей. Тогда MPPT окупится за сезон.
Какой ТЭН выбрать для панели 100 Вт класса «12 В»?
Панель 100 Вт класса «12 В» имеет Vmp около 18 В и Imp около 5,55 А. Сопротивление в точке максимальной мощности - 3,24 Ом. Вам нужен ТЭН с сопротивлением 3,2-3,3 Ом. Это примерно соответствует маркировке «18 В 100 Вт». Не берите ТЭН «12 В 100 Вт» - его сопротивление около 1,44 Ом, и вы получите только около 60 Вт.
Можно ли использовать обычный солнечный контроллер заряда для нагрева воды?
Нет. Обычный контроллер заряда рассчитан на аккумулятор как нагрузку. Он поддерживает стабильное напряжение 12/24 В и отключается при перегрузке. ТЭН - это активное сопротивление, ток через него не ограничивается, и контроллер либо уйдёт в защиту, либо сгорит. Нужен либо контроллер с выходом на нагрузку нужной мощности, либо отдельный контроллер нагрева, который умеет работать с резистивной нагрузкой.
Какие потери в кабеле при подключении панели к ТЭНу?
При токе 8,8 А и длине кабеля 10 метров в оба конца потери составляют: на 1,5 мм² - 18 Вт (12% мощности), на 2,5 мм² - 11 Вт, на 4 мм² - 7 Вт, на 6 мм² - 5 Вт, на 10 мм² - 3 Вт. На низком напряжении 12-24 В потери в кабеле критичны. Рекомендую сечение не менее 4 мм² для токов до 10 А. Если расстояние больше 10 метров, берите 6 или 10 мм².
