Сухой ТЭН не касается воды: керамический стержень сидит внутри металлической колбы, а колба вварена в бак. Отсюда практическое следствие, ради которого эту конструкцию и покупают. Чтобы поменять нагреватель, полный бак сливать приходится не всегда, в отличие от мокрого ТЭНа, где слив обязателен и обсуждению не подлежит.
Когда воду всё-таки надо слить
- меняется не элемент, а сама защитная колба;
- узел выходит через нижний фланец, который одновременно является дном бака;
- по инструкции модель нужно снять со стены и поставить патрубками вверх — так, например, описан ремонт Electrolux Centurio IQ;
- подтекает по прокладке фланца, то есть работа всё равно превращается в разборку;
- колба забита накипью настолько, что стержень не выходит и придётся стучать.
Честно про источники: в открытых инструкциях Thermex IF Smart и Electrolux прописан только общий порядок подготовки — отключить питание, перекрыть воду, сбросить давление. Саму замену нагревателя производители адресуют авторизованному сервису и подробностей не публикуют. Всё, что ниже, опирается на конструкцию узла и практику ремонта, а не на дословный текст мануала.
Что понадобится
- крестовая отвёртка и головка на 10 или 13 под крепёж фланца, зависит от модели;
- мультиметр, чтобы убедиться в неисправности до покупки детали;
- телефон для фотографий проводки;
- ветошь и таз, даже если слив не планируется: литр-другой из колбы всё равно выльется;
- новый элемент, подобранный по длине, диаметру и мощности.
Порядок замены
Обесточить и убедиться в этом
Выключаем автомат в щитке, а не кнопку на корпусе. Проверяем индикаторной отвёрткой.
Перекрыть подачу и сбросить давление
Закрываем кран на входе, открываем горячую воду на смесителе. Бак остаётся полным, но перестаёт быть под давлением.
Снять декоративную крышку
Обычно два-три самореза снизу. Под крышкой плата, термостат и клеммник.
Сфотографировать всё до отключения
Это тот случай, когда десять секунд экономят вечер. Провода у двух ветвей разного цвета и назначения, память их путает.
Вынуть датчик температуры из гильзы
Он сидит в отдельной трубке рядом с колбой. Тянуть за провод нельзя, беритесь за корпус датчика.
Снять клеммы с элемента
Если контакты окислились, зачистите их сразу, пока есть доступ.

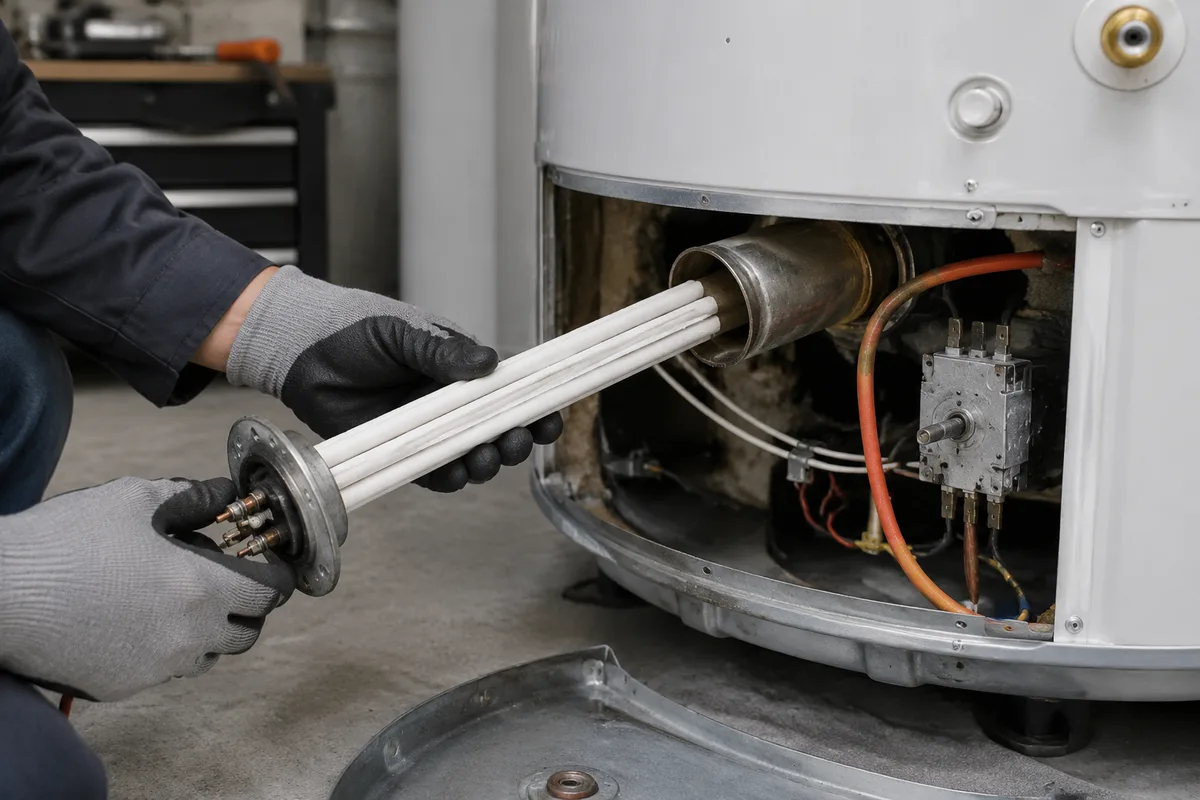

Открутить крепление и вытащить стержень
Строго вдоль оси, без проворачивания и раскачки. Стеатит хрупкий, особенно у выводов контактов.
Осмотреть колбу изнутри
Внутри должно быть сухо. Влага или ржавчина означают, что колба негерметична, и менять придётся её, а не элемент.
Поставить новый и вставить датчик до упора
Датчик должен войти в гильзу полностью, иначе плата будет мерить воздух и уводить температуру.
Собрать, дать воду, только потом питание
Сначала проверяем, что нигде не капает, и лишь затем включаем автомат.
Пять способов испортить работу
- Тянуть за провода. Керамика ломается в зоне выводов, и новый элемент придётся покупать ещё раз.
- Бить по гильзе или стержню. Тонкая колба складывается, микротрещина превращается в течь внутрь бака.
- Оставить датчик болтаться в воздухе. Классика: крышка закрыта, бойлер греет до предела и уходит в защиту.
- Перепутать ветви. У Centurio IQ на плате подписано: HIGH — белый провод, ТЭН 1,3 кВт; LOW — коричневый, 0,7 кВт. Поменяли местами — режимы работают наоборот.
- Взять стержень другой длины. Слишком длинный упрётся в стенку и даст местный перегрев, слишком короткий будет греть половину бака.
Как убедиться, что виноват именно сухой ТЭН
Стеатитовый элемент выходит из строя реже мокрого, поэтому лезть в него первым делом не стоит. Порядок проверки такой.
- Померить сопротивление каждой ветви: 0,7 кВт даёт около 69 Ом, 1,3 кВт около 37. Бесконечность на экране означает обрыв.
- Проверить пробой на корпус: щуп на контакт, второй на фланец, предел 2 МОм. Норма — бесконечность.
- Нажать кнопку аварийной термозащиты, если она есть. Часто бойлер оживает без всякой замены.
- Осмотреть клеммы. Подгоревший контакт даёт ту же картину, что и мёртвый ТЭН, но лечится зачисткой.
- Убедиться, что датчик сидит в гильзе. Выпавший датчик заставляет плату думать, что вода холодная или наоборот перегрета.
Только если первые два пункта дали плохие цифры, есть смысл покупать новый элемент.
Особенности по маркам
Electrolux
В Centurio IQ 2.0 объёмом 30–100 л стоят два элемента с раздельным управлением: 0,7 кВт и 1,3 кВт, вместе паспортные 2 кВт. Ремонт по инструкции предполагает снятие бойлера со стены, то есть слив.
Gorenje
Сухой нагреватель есть не во всех сериях, часть моделей идёт с обычным мокрым ТЭНом. Смотрите шильдик и точный код изделия, а не название линейки.
Thermex
В линейках ID и IF применяются сухие элементы, но открытые инструкции описывают только эксплуатацию. Деталировка узла доступна сервисам.
Про размеры колбы честно: в публичных мануалах их нет. Сервисники называют внутренний диаметр порядка 27–30 мм и длину гильзы примерно 200–350 мм в зависимости от объёма бака, но это замеры с практики, а не паспортная цифра. Точные значения лежат в деталировке запчастей под конкретный код модели.
Как подобрать элемент на замену
Порядок действий простой: вынуть старый, замерить и купить такой же. Смотреть надо на три вещи.
- Диаметр стержня — он должен свободно входить в колбу, но без люфта.
- Длина — от посадочного фланца до кончика, с точностью до пары миллиметров.
- Мощность — если ветвей две, у каждой своя. Проверить можно мультиметром: 48 400 разделить на измеренное сопротивление, получите ватты.
Анод менять или нет
Логика «раз уж полез, меняй всё» с сухими ТЭНами работает не всегда. Стержень достаётся из колбы без слива, а магниевый анод сидит в воде, и добраться до него без слива не выйдет. Если анод не менялся больше двух лет, разумнее спланировать одну работу со сливом и сделать оба узла разом, чем через месяц разбирать снова.
Сколько это занимает
Замена только стержня, без слива и снятия бойлера, укладывается в 30–40 минут вместе с проверкой мультиметром. Вариант со сливом растягивается на два-три часа, из которых больше половины уходит на то, чтобы вода ушла из бака через смеситель самотёком.
Свои омы и диаметр фланца подставьте в калькулятор подбора ТЭНа — сразу видно мощность и ток.
Частые вопросы
Нужно ли сливать воду при замене сухого ТЭНа?
Не всегда. Если меняется только керамический стержень, а колба остаётся на месте и герметична, воду можно не сливать: элемент не контактирует с водой. Слив обязателен, если меняется сама колба, течёт прокладка фланца или модель требует снятия со стены.
Чем сухой ТЭН отличается от мокрого при замене?
Мокрый стоит прямо в воде, поэтому бак сливают всегда. Сухой сидит в защитной колбе, и в простом случае достаточно сбросить давление и снять крышку.
Почему сухой ТЭН перестал греть, если он не контактирует с водой?
Накипь на нём действительно почти не откладывается, но спираль внутри стареет и рвётся от циклов нагрева. Ещё варианты: слабый контакт на клеммах, неисправный термостат или датчик, вылетевший из гильзы.
Можно ли поставить сухой ТЭН вместо мокрого?
В штатное посадочное место мокрого ТЭНа сухой не встанет: для него нужна вваренная в бак колба. Перевести обычный бойлер на сухой нагреватель без замены самого бака нельзя.
Как понять, что треснула колба, а не элемент?
Внутри колбы после извлечения стержня должно быть сухо и чисто. Влага, ржавые подтёки или капли означают, что нарушена герметичность гильзы, и меняют уже её.
Сколько элементов стоит в баке с сухим ТЭНом?
Часто два, с раздельным управлением ради экономичного режима. У Electrolux Centurio IQ 2.0 это ветви 0,7 и 1,3 кВт, в сумме 2 кВт. Мерить сопротивление нужно у каждой отдельно.
