Как спрятать водонагреватель в санузле: короб, ниша, шкаф

Вчера монтировал бойлер на 80 литров в хрущёвке. Заказчик хотел спрятать его полностью, но ванная - 3.5 квадрата. Туалет совмещённый, унитаз впритык к стене. Если ставить открыто, бойлер висит над головой, давит визуально. Решили делать короб из влагостойкого гипсокартона с двумя распашными дверцами. Сэкономили 15 см глубины за счёт того, что не стали обшивать заднюю стенку короба - закрепили ТЭН прямо на капитальную стену. Получилось аккуратно, и доступ к термостату есть через верхнюю створку.

Почему прятать водонагреватель сложнее, чем кажется

Основная проблема - не эстетика, а физика. Бойлер греет воду до 60-75°C, и ему нужно отводить тепло. Если зашить его в глухой короб без вентиляции, через год-два начнутся проблемы: перегрев автоматики, трещины на пластиковых патрубках, конденсат на корпусе. Я видел случай, когда в коробе без зазоров зацвёл гипсокартон - плесень пошла по всей стене. Второй момент - доступ к сливному клапану и термостату. По паспорту любого бойлера, например, Thermex или Ariston, нужно раз в полгода проверять магниевый анод и чистить ТЭН от накипи. Если короб разборный, это 15 минут работы. Если зашит наглухо - придётся ломать стену. Третий - гидроизоляция. В санузле влажность 80-90% регулярно. Обычный гипсокартон размокнет за полгода. Только влагостойкий (ГКЛВ) зелёного цвета, с пропиткой. Или цементно-стружечные плиты - они дороже, но не боятся воды вообще.

Три способа спрятать: короб, ниша, шкаф

Цены указаны без стоимости бойлера и работы мастера. Короб из гипсокартона - самый дешёвый вариант, но он съедает полезный объём ванной. Шкаф-пенал выглядит как мебель, но требует точных замеров и хорошей вентиляции.

Короб из гипсокартона: пошаговая инструкция

1. Шаг 1. Снимите размеры бойлера и разметьте каркас

   Измерьте высоту, ширину и глубину водонагревателя. Добавьте по 50-70 мм с каждой стороны для вентиляции. Для накопительного на 50 литров (диаметр 400 мм, высота 600 мм) короб будет 520x720x450 мм. Отметьте на стене и потолке линии профиля. Учтите, что бойлер крепится на анкеры к капитальной стене, а короб - это только декоративная обшивка.

2. Шаг 2. Соберите каркас из профиля CD 60

   Используйте направляющие UD 27 по периметру и стоечные CD 60 с шагом 400 мм. Для ванной обязательны оцинкованные профили - чёрные ржавеют. Закрепите профили дюбелями 6x40 мм через каждые 300 мм. Если короб высокий (больше 1.5 метра), добавьте поперечные перемычки - они не дадут гипсокартону "гулять".

3. Шаг 3. Обшейте каркас влагостойким гипсокартоном

   Листы ГКЛВ 12.5 мм режьте ножом, швы проклеивайте серпянкой. Не забудьте оставить смотровое окно - дверцу на петлях или съёмную панель. Я обычно делаю две дверцы: верхнюю для доступа к термостату и нижнюю для сливного крана. Шпаклюйте швы влагостойкой шпаклёвкой, например, Knauf Uniflot.

4. Шаг 4. Установите вентиляционные решётки

   В верхней и нижней части короба врежьте пластиковые решётки 100x100 мм. Они обеспечивают естественную конвекцию: холодный воздух заходит снизу, нагретый выходит сверху. Без них внутри короба будет +50°C, и автоматика бойлера сработает на отключение.

5. Шаг 5. Отделайте плиткой или покрасьте

   Если ванная уже облицована плиткой, короб можно покрасить влагостойкой краской в цвет стен. Или обложить плиткой на клей - тогда дверцы делайте из алюминиевого профиля с плиточным заполнением. Учтите, что плитка утяжеляет конструкцию, петли должны выдерживать 10-15 кг.

Ниша в стене: когда можно и когда нельзя

Ниша экономит пространство - бойлер утоплен в стену, короб не выступает. Но это возможно только в несущих стенах из кирпича или пеноблока толщиной от 250 мм. В панельных домах несущие стены - это железобетон 160-200 мм, штробить их нельзя - нарушите арматуру, и стена потеряет прочность. Для ниши нужно вырезать проём в стене, укрепить его перемычкой из уголка 50x50 мм, заштукатурить и облицевать плиткой. Глубина ниши - минимум 400 мм для накопительного бойлера на 50 литров. Если стена тоньше, ниша не получится - бойлер будет торчать. Плюс ниши - она не съедает площадь пола. Минус - сложность доступа. Если бойлер выйдет из строя, его придётся вытаскивать из ниши, а это демонтаж плитки. Поэтому для ниши лучше ставить проточные водонагреватели - они компактнее, и их реже обслуживают. Для накопительных - только с выдвижной рамой или съёмной передней панелью.

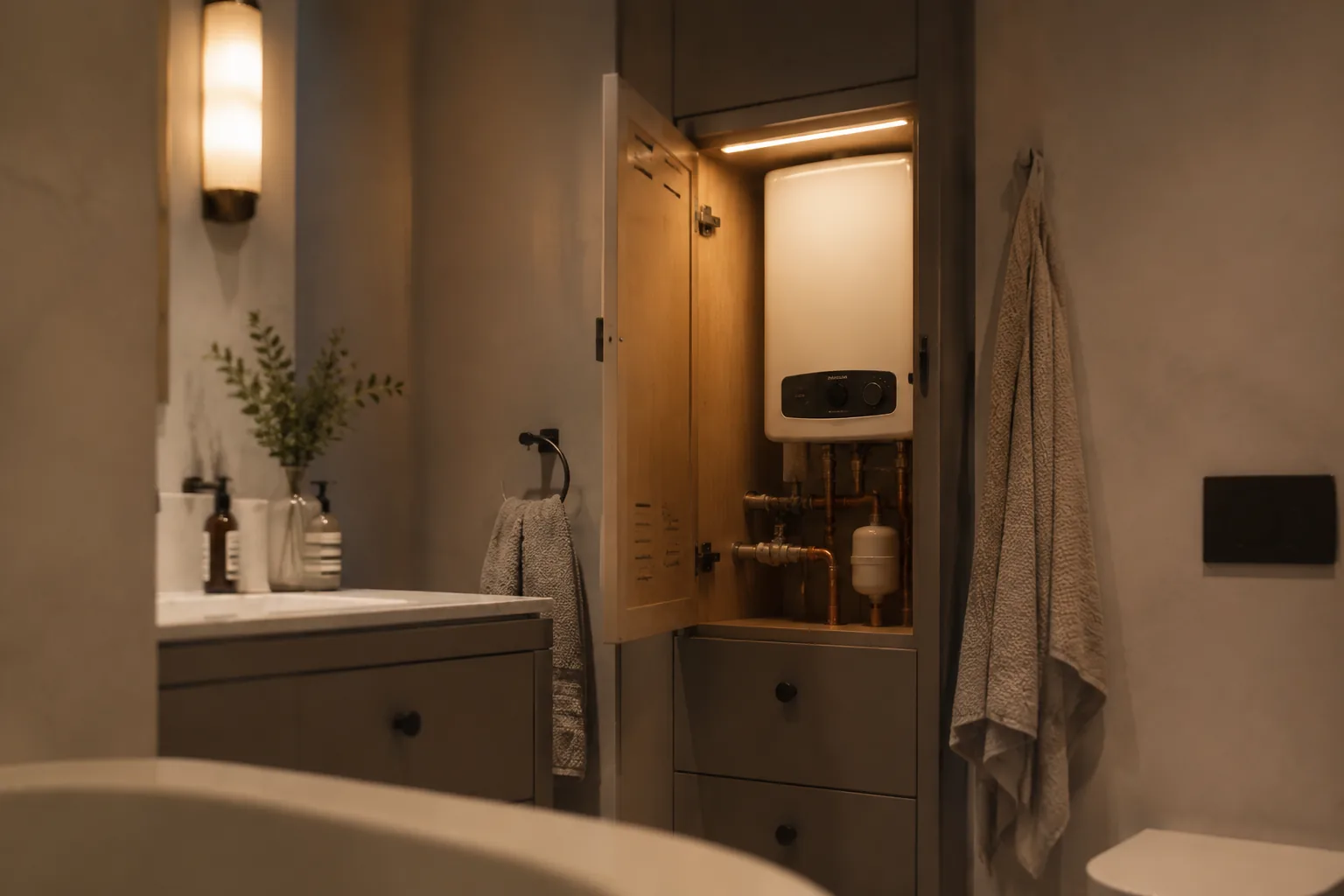

Шкаф-пенал: маскировка под мебель

Шкаф из ЛДСП или МДФ - самый эстетичный вариант. Он выглядит как обычный пенал для полотенец, внутри стоит бойлер. Но есть подводные камни. Первый - вентиляция. В шкафу из ДСП без зазоров бойлер перегревается. Я рекомендую делать фасады с перфорацией или ставить щелевые решётки в дверцах. Второй - вес. Шкаф должен стоять на полу, а не висеть на стене. Бойлер на 80 литров весит 25-30 кг сухой, плюс вода - 80 кг. Итого 110 кг. Если шкаф закрепить только на стену, он рухнет. Третий - петли. Обычные мебельные петли на 110 кг не рассчитаны. Нужны усиленные, с доводчиками, или фасады на подъёмных механизмах. Для бойлера на 100 литров я бы вообще делал распашные дверцы на четырёх петлях каждая.

Лучший материал для шкафа под бойлер - влагостойкий МДФ 19 мм. Он не разбухает от пара, держит петли и выглядит как дерево. ЛДСП 16 мм дешевле, но через 3-4 года в ванной начинает крошиться по краям.

Чеклист: что проверить до монтажа

Проточные водонагреватели: особенности маскировки

Проточные модели компактнее - их высота 300-400 мм, глубина 100-150 мм. Спрятать их проще. Можно встроить в подвесной шкафчик под раковиной или за фальш-стеной. Но есть нюанс: проточники потребляют 3-7 кВт, и они греют воду только когда идёт поток. Корпус нагревается до 60°C, поэтому вентиляция обязательна. Для проточного водонагревателя на 5 кВт короб должен быть из негорючих материалов - гипсокартон или металл. ДСП и пластик под запретом. Я видел случай, когда Electrolux Smartfix 3.5 кВт зашили в пластиковую панель - через полгода пластик оплавился от перегрева. Ещё один вариант - спрятать проточник в нишу под раковиной. Там обычно есть свободное пространство 300-400 мм. Главное - чтобы кран и смеситель были выше, иначе брызги воды попадут на корпус. Для таких мест я ставлю модели с IP25 (защита от струй воды).

Ошибки, которые я вижу чаще всего

Первая - глухой короб без вентиляции. Заказчик хочет, чтобы бойлера не было видно, и зашивает его наглухо. Через год - запах сырости, коррозия на корпусе, отказ термостата. Лечение - только демонтаж короба и установка решёток. Вторая - короб из обычного гипсокартона. В ванной он размокает за 3-4 месяца. Швы расходятся, краска пузырится. Только ГКЛВ зелёного цвета. Третья - крепление бойлера к коробу, а не к стене. Бойлер на 80 литров весит 100 кг. Гипсокартон не держит такой вес. Анкеры должны входить в капитальную стену минимум на 60 мм. Четвёртая - забыли про сливной кран. Когда нужно слить воду для замены ТЭНа, приходится откручивать патрубки. Вода льётся на пол. Я всегда ставлю тройник с краном на подаче холодной воды - он должен быть доступен через дверцу короба.

Как рассчитать размер короба под конкретный бойлер

Возьмём типовой накопительный бойлер на 50 литров. Диаметр корпуса - 400 мм, высота без патрубков - 550 мм. С патрубками сверху - ещё 100 мм. Итого минимальная высота короба: 550 + 100 (патрубки) + 50 (зазор сверху) + 50 (зазор снизу) = 750 мм. Ширина: 400 + 50 (слева) + 50 (справа) = 500 мм. Глубина: 400 + 50 (спереди) = 450 мм. Для проточного Electrolux NPX6 (высота 340 мм, глубина 110 мм) короб будет: высота 340 + 50 + 50 = 440 мм, ширина 200 + 50 + 50 = 300 мм, глубина 110 + 50 = 160 мм. Если бойлер стоит на полу (напольные модели), короб можно делать от пола до потолка, но внутри обязательно оставить вентиляционные зазоры. Для напольных моделей на 100-150 литров я делаю короб с цоколем 100 мм от пола - чтобы при мытьё полов вода не затекала внутрь.
