Обесточьте, перекройте воду, слейте бак. Снимите нижнюю декоративную крышку, сфотографируйте разводку проводов, отсоедините клеммы ТЭНа и термодатчиков, открутите болты фланца и снимите фланец вместе с ТЭНом. На фланце же сидит магниевый анод — до него добираются в последнюю очередь.
У Ariston всё интересное спрятано за одной нижней крышкой: ТЭН, термостат, датчик температуры и магниевый анод. Разбирают бойлер обычно ради трёх вещей — заменить ТЭН, поменять съеденный анод или счистить накипь. Порядок действий один и тот же, и он завязан на том, что анод у Ariston стоит на фланце рядом с нагревателем.
Это важная особенность конструкции. В инструкциях Ariston прямо сказано: чтобы добраться до анода, сначала снимают нагревательные элементы, а уже потом откручивают анод от кронштейна. То есть «просто выкрутить анод сбоку» не выйдет — разборка идёт через фланец с ТЭНом.
Из этого следует практичный вывод: раз уж вы взялись за разборку, делайте всё за один заход. Собрались менять только анод — всё равно снимаете фланец с ТЭНом, а значит заодно логично осмотреть сам ТЭН, счистить накипь и проверить прокладку. Открывать бак дважды за месяц ради разных мелочей — двойная работа и двойной риск повредить прокладку.
Что понадобится
- Отвёртка под винты декоративной крышки (крест или Torx, смотрите по месту)
- Головка или ключ под болты/гайки фланца — размер зависит от модели
- Мультиметр, если заодно проверяете ТЭН и термостат на обрыв
- Шланг под дренаж предохранительного клапана для слива
- Таз и тряпки — остаток воды при снятии фланца прольётся
- Новая прокладка фланца, новый анод и ТЭН, если ставите замену
- Телефон — снять разводку проводов до отсоединения
Ничего экзотического в списке нет, но два пункта пропускать нельзя: новую прокладку фланца и телефон для фотосъёмки. Старую прокладку ставить обратно бессмысленно, а без снимка разводки обратная сборка превращается в угадайку. Остальной инструмент подбирайте по месту — размеры болтов фланца и тип винтов крышки у разных моделей Ariston отличаются, так что универсального набора головок под рукой удобнее, чем один ключ.
Порядок разборки
Обесточьте бойлер
Выньте вилку или отключите автомат. Убедитесь, что аппарат холодный. Только после снятия напряжения лезьте под крышку.
Перекройте воду
Закройте вентиль подачи холодной перед бойлером. Дальше в бак свежая вода не поступает.
Слейте бак
Откройте кран горячей на смесителе для впуска воздуха и сбросьте воду через дренаж предохранительного клапана. Для снятия фланца уровень должен уйти ниже него.

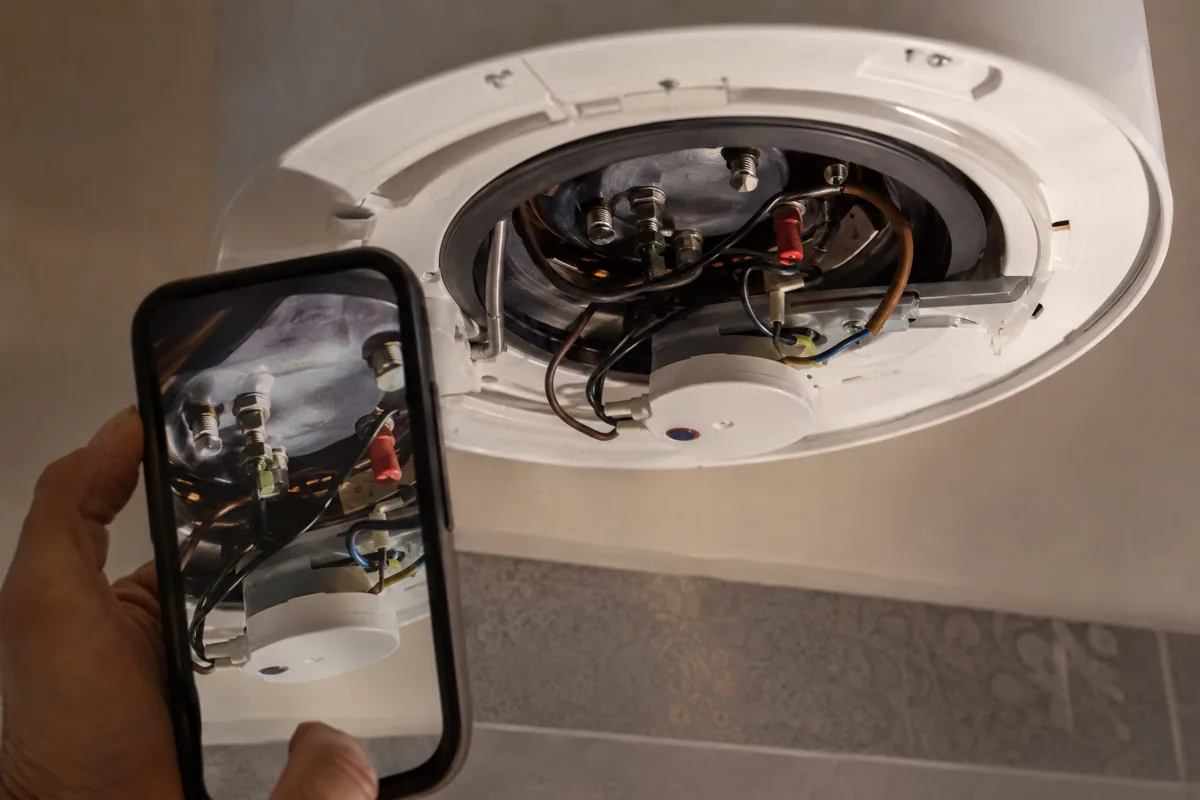

Снимите нижнюю декоративную крышку
Открутите винты и снимите пластиковую крышку снизу. Под ней — фланец, клеммная колодка, термостат и датчик температуры.
Сфотографируйте разводку проводов
До того, как что-то снимать, сделайте несколько снимков телефоном. Как сидят провода на ТЭНе, на термостате, на термодатчике, где заземление. Это ваша схема для обратной сборки.
Отсоедините провода ТЭНа и термодатчиков
Снимите клеммы с нагревателя, с термостата и датчика температуры. Аккуратно, не дёргая за сами провода — тяните за разъём.
Выкрутите болты фланца
Отверните крепёж фланца по кругу, крест-накрест, равномерно. Фланец прижат прокладкой и может прикипеть — покачайте, не срывайте резьбу силой.
Снимите фланец с ТЭНом
Вытяните фланец вместе с нагревателем из бака. Подставьте таз: остаток воды и осадок пойдут наружу. Теперь виден и ТЭН, и магниевый анод, закреплённый на кронштейне фланца.
Доберитесь до анода
Анод откручивается от кронштейна уже после снятия фланца с ТЭНом. Если он «съеден» до тонкого неровного огрызка — своё отработал, ставьте новый. Здоровый анод ещё имеет заметную толщину стержня.
Что внутри
ТЭН
Трубчатый нагреватель на фланце, греет воду. Обрастает накипью, перегорает или пробивает на корпус. Основная причина разборки.
Термостат
Задаёт и держит температуру, включает и выключает нагрев. При неисправности бойлер либо не греет, либо кипятит и уходит в защиту.
Термодатчик
Считывает температуру воды и передаёт термостату. Плохой контакт на его клеммах даёт ложные показания и сбои нагрева.
Магниевый анод
Стоит на фланце рядом с ТЭНом, защищает бак от коррозии, «жертвуя собой». Ariston рекомендует менять раз в 2 года, а на жёсткой или хлорированной воде — раз в год. Для баков из нержавейки это правило не применяется.
Заодно — накипь
Раз фланец с ТЭНом уже снят, глупо не почистить. Накипь с нагревателя и со дна бака снимают механически — счищают панцирь, вымывают осадок водой. Толстый белый налёт на ТЭНе — сигнал, что вода в доме жёсткая и следующая чистка понадобится скоро.
Механически — и это важно. Агрессивную химию и кислоту к баку лучше не подпускать: рискуете снять не только накипь, но и внутреннее эмалевое или стеклокерамическое покрытие, а без него бак поржавеет быстрее, чем без анода. Панцирь на ТЭНе аккуратно скалывают, крупные куски убирают руками, дно вымывают проточной водой. Если накипь сходит пластами и ТЭН под ней в кавернах — это уже повод не чистить, а менять нагреватель.
По степени износа анода видно, как давно бак не обслуживали. Тонкий, изъеденный кавернами стержень — анод уже почти не защищает, и бак начал ржаветь сам. Если анод исчез практически полностью, замена давно просрочена.
Замена анода отдельно
Если разбирали Ariston именно ради анода, порядок ложится в ту же разборку, просто последним шагом идёт сам анод. Напомню логику Ariston: анод сидит на фланце возле ТЭНа, поэтому его нельзя выкрутить, не сняв нагревательный узел.
Снятый фланец с ТЭНом — на стол
К этому моменту вы уже слили бак и вынули фланец. Магниевый анод виден на кронштейне рядом с трубкой нагревателя.
Открутите старый анод от кронштейна
Стержень крепится резьбой к кронштейну фланца. Отверните его. Если он источен до огрызка — вы наглядно видите, сколько бак прожил без защиты.
Поставьте новый анод
Вкрутите новый магниевый стержень на место. Подбирайте по длине и резьбе под вашу модель, слишком длинный упрётся в стенку, слишком короткий не закроет весь бак.
Соберите в обратном порядке
Фланец с ТЭНом и новым анодом обратно в бак с новой прокладкой, провода по фото, крышка на место.
Заполните бак и стравите воздух
Откройте холодную, держите горячий кран открытым, пока не пойдёт ровная струя без воздуха. Только полный бак — потом питание.
Смысл менять анод вовремя простой: пока корродирует магний, не корродирует сталь бака. Ariston закладывает замену раз в 2 года, а на жёсткой и хлорированной воде — раз в год. Пропустили несколько лет — и защищать уже нечем, дальше ржавеет само корыто, а его прокладками не спасти.
Когда лучше не разбирать самому
Разбираю сам
- Плановое обслуживание: анод, чистка накипи, замена ТЭНа
- Есть базовый инструмент и понимание электрики
- Модель обычная, фланец на болтах, доступ снизу свободный
- Сфотографировал разводку и действуешь по шагам
Зову мастера
- Бойлер на гарантии — вскрытие её снимает
- Фланец прикипел, болты сорваны, резьба под аноду повреждена
- Непонятная разводка, нет уверенности в фазе и заземлении
- Модель с нестандартной конструкцией нагревателя
Отдельно про воду перед пуском. Самая частая ошибка новичка — собрать бойлер и сразу воткнуть вилку, не наполнив бак. ТЭН на воздухе раскаляется и перегорает за секунды, и вся работа насмарку. Наполнение считается законченным, когда из горячего крана идёт вода без воздушных толчков, ровной струёй. Это и есть сигнал, что воздух вышел и бак полон.
После сборки — контрольный осмотр
Когда бак наполнен и питание подано, не уходите сразу. Дайте бойлеру нагреться первый раз и понаблюдайте минут пятнадцать. Смотрите на кромку фланца снизу: сухо — хорошо, появилась капля или влажный след — прокладка притянута неровно или передавлена, придётся снова стравливать воду и переставлять. Слушайте под крышкой: тихий шелест закипающих пузырьков нормален, треск и щелчки на клеммах — плохой контакт.
Проверьте, срабатывает ли термостат: бойлер должен нагреть воду до заданной температуры и отключить нагрев, а не кипятить бесконечно. Если после разборки нагрев не запускается вовсе, вернитесь к клеммам и сверьтесь с фотографией разводки — чаще всего проблема именно в проводе, севшем не на своё место, или в неплотном контакте. И только убедившись, что всё сухо и греет как надо, можно закрывать вопрос и пользоваться бойлером.
Частые ошибки при сборке
Первая — затянуть болты фланца с перекосом. Тянут крест-накрест и равномерно, иначе прокладка ляжет косо и потечёт. Вторая — передавить прокладку до предела, надеясь «чтоб точно не текло». Резину можно передавить, тогда она порвётся. Третья — включить бойлер, не дождавшись полного наполнения бака.
Четвёртая ошибка тише и коварнее — вернуть провода не глядя, по памяти. Через полчаса разборки память подводит, а под крышкой сходятся сразу несколько похожих клемм. Отсюда и требование фотографировать всё до отсоединения. Пятая — поставить старую прокладку, потому что «она вроде целая». После нагрева и сжатия она задубела и своё уплотнение уже не держит, течь по кромке фланца почти неизбежна.
Отдельно проверьте при сборке заземление. У Ariston, как и у любого бойлера, корпус должен быть заземлён плотно и без окислов — это защита от удара током при пробое ТЭНа на корпус. Если провод заземления при разборке слетел или окислился на клемме, зачистите контакт и посадите его плотно на штатное место.
Ariston разбирается через один узел: снял крышку, отсоединил провода, вынул фланец с ТЭНом — и вот перед тобой сразу и нагреватель, и анод. Обратно так же, с новой прокладкой и водой в баке до подачи тока.
Частые вопросы
С чего начать разборку водонагревателя Ariston?
С отключения питания и перекрытия воды. Выньте вилку или выключите автомат, закройте холодную воду на входе и слейте бак через дренаж предохранительного клапана. Только потом снимайте нижнюю крышку.
Где находится магниевый анод в Ariston?
На фланце рядом с нагревательным элементом. Поэтому добраться до анода можно только сняв фланец с ТЭНом — по инструкции Ariston сначала снимают нагревательные элементы, а затем откручивают анод от кронштейна.
Нужно ли фотографировать провода перед разборкой?
Обязательно. Под крышкой Ariston сходятся клеммы ТЭНа, термостата, термодатчика и заземление. Снимок телефоном до отсоединения — это ваша схема обратной сборки, он не даст перепутать фазу, ноль и заземление.
Что находится под нижней крышкой Ariston?
Фланец с ТЭНом, термостат, датчик температуры, клеммная колодка и провода, а на фланце — магниевый анод. Всё обслуживание бойлера идёт через этот один узел.
Как часто менять магниевый анод в Ariston?
Базовая рекомендация Ariston — раз в 2 года, а на жёсткой или хлорированной воде — раз в год. Для баков из нержавейки это правило в документации оговаривается как неприменимое.
Как понять, что анод пора менять?
Если стержень стал тонким, съеденным, покрыт глубокими кавернами и рыхлый на поверхности — анод отработал. Когда он почти исчез, бак остаётся без защиты и начинает ржаветь, замену тянуть нельзя.
Почему бойлер нельзя включать сразу после сборки?
Потому что ТЭН под напряжением на сухом или неполном баке перегорает за секунды. Сначала наполните бак до полного вытеснения воздуха — из горячего крана пойдёт ровная струя — проверьте фланец на течь, и только затем подайте питание.
